El documento describe los principales sistemas e instalaciones del edificio Titanium La Portada en Santiago de Chile. Utiliza un sistema de climatización japonés VRV que produce simultáneamente frío y calor recuperando energía. El edificio permite la ventilación lateral a través de celosías en cada piso. El sistema eléctrico distribuye energía de manera eficiente a través de ductos de cobre y aluminio sin necesidad de cables. El manejo de residuos incluye separación en cada piso y compactación semanal en una sala especial.

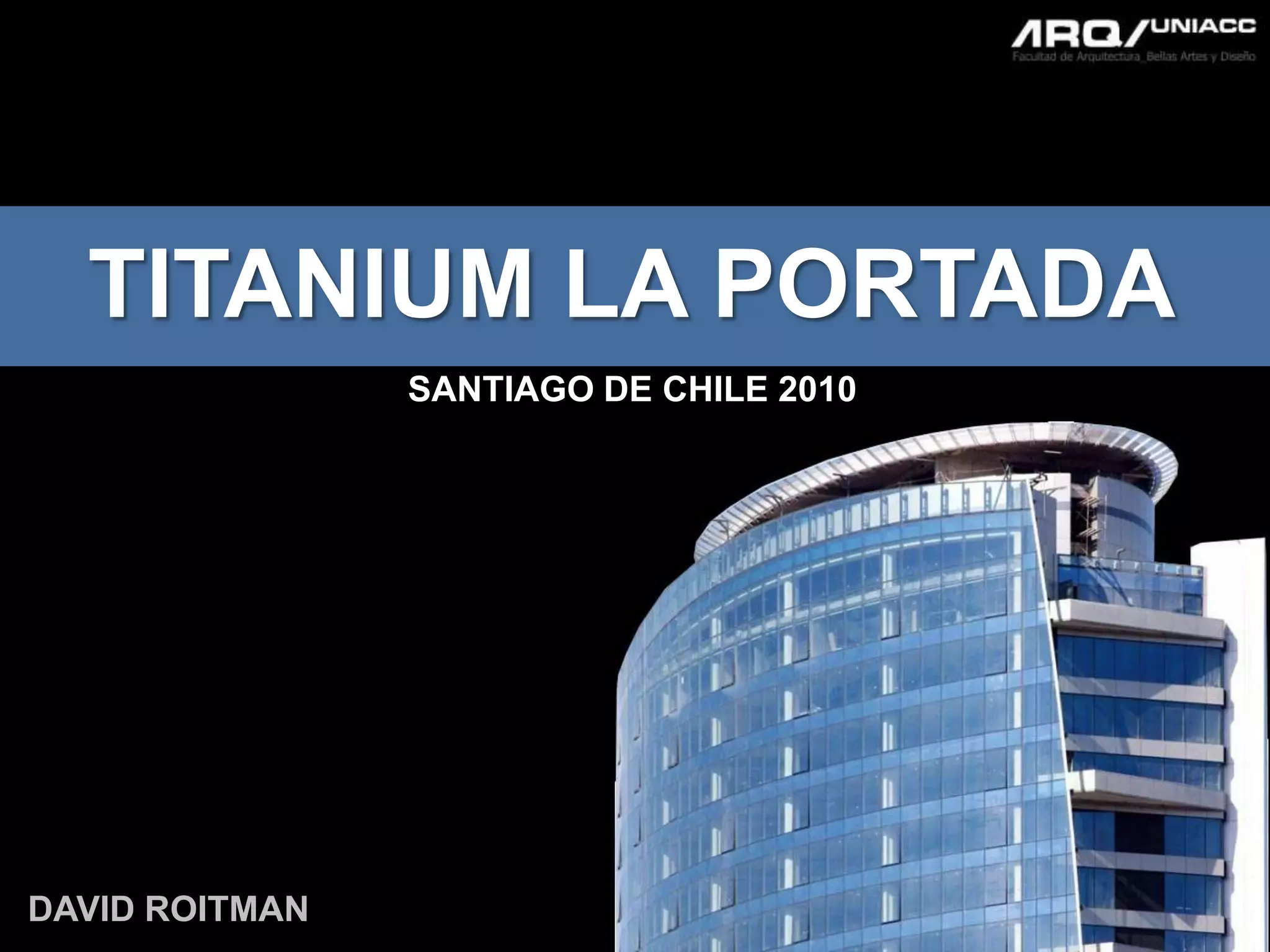

1. TITANIUM LA PORTADA SANTIAGO DE CHILE 2010 DAVID ROITMAN

2. INSTALACIONES INDICE VENTILACION LATERAL RECUPERACION DE AGUA CLIMATIZACION MANEJO DE RESIDUOS TRANSPORTE VERTICAL ELECTRICIDAD

3. SISTEMA DE CLIMATIZACION AIRE ACONDICIONADO Funcionamiento horizontal. Equipos tradicionales (chillers) quedaron descartados.. Sistema japonés denominado de volumen de refrigerante variable (VRV) Son tres cañerías que producen simultáneamente frío y calor, recuperando energía

4. RESPIRACION LATERAL «EL EDIFICIO RESPIRA POR LOS LADOS»

5. RESPIRACION LATERAL Todos los pisos cuentan con celosías por donde entra y sale el aire. En este lugar se disponen ventiladores y filtros. CELOSIAS

6. RECUPERACION DE AGUA SISTEMA DE PRODUCCIÓN Y ALMACENAJE DE AGUA El agua baja desde cada piso por tuberías que llegan a los espejos de agua. Desde ahí se traslada a un estanque de compensación de agua desde donde se vierten a las bombas de riego o al alcantarillado.

7. ELECTRICIDAD Compra energía al por mayor y la distribuye a los usuarios del edificio 3 empalmes eléctricos 3 subestaciones 1 y 2  piso -3 / energía a baja tensión 3  piso 39 / media tensión  ascensores y bombas Ahorro de energía: 20% Las instalaciones eléctricas se realizan a través de canalizaciones prefabricadas, denominadas ductos de barra. Sin cables, electricidad conducida por un ducto de cobre y aluminio que recorre todo el edificio (vertical)

8. TRANSPORTE VERTICAL Miconic 10 Schlinder Selección basada en el destino Alta Velocidad Sistema convencional Sistema de recuperación de energía: por gravedad

9. TRANSPORTE VERTICAL

10. TRANSPORTE VERTICAL

11. MANEJO DE RESIDUOS Generación de 0.20 litros de basura por metro cuadrado, equivalente a una producción diaria de 14.258 litros Cada piso tiene un closet donde se separala basura. Se acumula metales, vidrios y plásticos. Además existen bandejas para dejar papel y cartón. Una vez a la semana los contenedores son bajados por los ascensores de servicio al piso 6 donde hay una sala de acumulación y compactación donde se comprimen, en una relación 3 a 1.

12. EDIFICIO TITANIUM_LA PORTADA FIN
