1. interroll.com

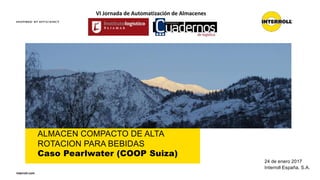

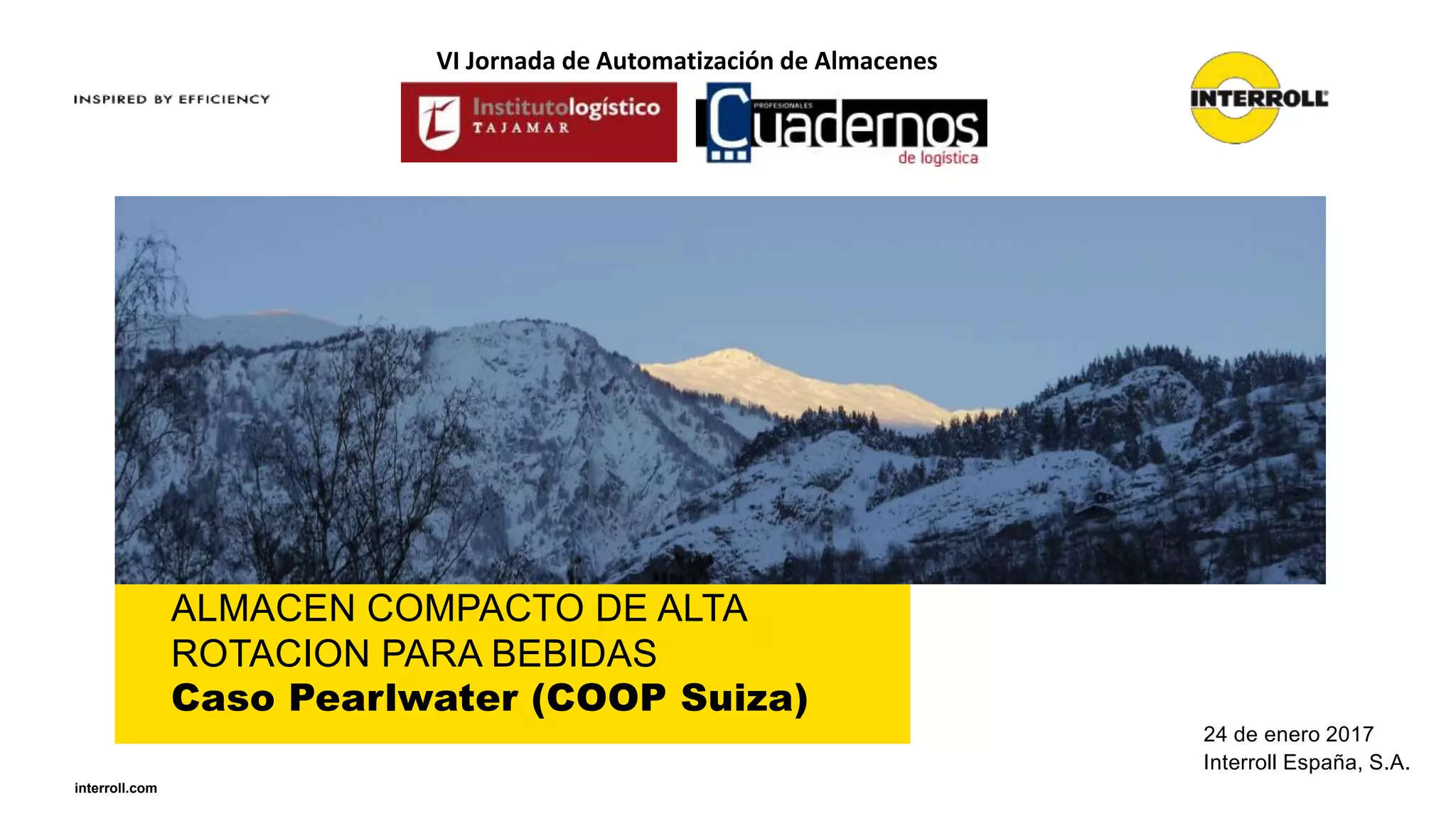

ALMACEN COMPACTO DE ALTA
ROTACION PARA BEBIDAS
Caso Pearlwater (COOP Suiza)
24 de enero 2017
Interroll España, S.A.
VI Jornada de Automatización de Almacenes
2. 2
• 1.900 empleados
• 30 empresas
• Sede en Suiza
• 23,000 clientes
• Fundada en 1959
• Ventas 2015: CHF 360,7 M
Holding
Centros Globales de Excelencia
Ventas/ Producción
Agentes/ Distribuidores
Centros de Excelencia
Rodillos / RollerDrives (D)
Mototambores (D)
Módulos (D)
Subsistemas (D)
Sistemas de almacenamiento
dinámico (F)
Soluciones Supermercado(DK)
Tecnopolimeros (CH)
Interroll
El proveedor más global de componentes clave para la
manutención
9. Coop Suiza adquiere Pearlwater en 2011
Marcas: Swiss Alpina, Prix Garantie y Termen
Embotella 140 millones de litros cada año
2.000 paletas/día enviadas directamente a los centros de distribución regionales de Coop
PEARLWATER
9
10. RETOS:
• Espacio limitado
• edificio existente
• posible ampliación reducida
• Rotación stock 72 horas
• Objetivo de reducción de emisiones de
CO2
• Zona sísmica
PROYECTO DE AMPLIACION
10
13. Transportadores de rodillos de gravedad en
pendiente
FIFO: la carretilla deposita la paleta en la entrada y
desciende por si sola hasta la salida
LIFO: La carretilla deposita la paleta en la entrada
y empuja las ya existentes contrapendiente. Al
retirar la primera el resto descienden solas.
Las paletas siempre están disponibles en la salida.
Estantería dinámica por gravedad
13 13
14. Un carro motorizado se desplaza por raíles
montados en estantería.
Es necesario ubicar primero el carro
motorizado en el raíl que se desea trabajar.
El carro motorizado mueve las paletas entre la
entrada o salida y la plaza de almacenaje.
Estantería con carro satélite
14
24. Personal
Máquinas/equipamiento
• Alquiler o amortización en caso de compra
• Mantenimiento y seguros
• Energía
Edificio
• Climatización e iluminación
• Alquiler o amortización en caso de compra
• Mantenimiento y seguros
Otros
• Limpieza
• Roturas
• Obsolescencias
• Robos
Costes operativos de un almacén
24
25. Menor coste operativo en alta rotación
25
0
2
4
6
8
10
12
14
16
18
Costes mensuales €/pp en almacén de 1000 paletas
12 rotaciones/año
24 rotaciones/año
36 rotaciones/año
48 rotaciones/año
Fuente: Intralenco, 2013
27. DINAMICAS SATELITE
1 Rodillo bloqueado = 1 transportador bloqueado 1 Satélite bloqueado = Merma de servicio de toda
la estantería
Se adapta rápidamente a aumentos de demanda Aumento de demanda limitada por la cantidad de
satélites
Sistema mecánico simple Se deja una máquina automática compleja para ser
movida manualmente con carretilla
Además de las cuentas…
27
28. FLUJO EFICIENTE
• RECORRIDOS MAS CORTOS
• SEPARACION ENTRADAS/SALIDAS
COMPACTO: AHORRO ESPACIO/VOLUMEN
FIFO
ALTA ROTACION
INTEGRA BIEN EN PRODUCCION (KANBAN, JIT)
APTO PARA
• BUFFER
• PICKING
• EXPEDICIONES
Dinámica de paletas
28
29. DIVERSIDAD DE TIPOS DE PALETAS
ORDEN
• REDUCCION ERRORES
• CROSS-DOCKING
SOSTENIBLE
BAJO MANTENIMIENTO
SIMPLE
FIABLE
Dinámica de paletas
29
30. Dinámica de paletas INTERROLL
30
RODILLO INTERROLL ESPECIFICO PARA DINAMICAS
• SIN MANTENIMIENTO Y PARA TODA LA
VIDA UTIL DE LA INSTALACION
31. Más de 3,5 millones de rodillos de dinámica INTERROLL
instalados cada año
Diseño de cabezal y rodamiento específico para aplicaciones de
dinámica:
• alta capacidad de carga (240 kg)
• baja resistencia a la rodadura
Test de vida útil: Sin limite
Sin mantenimiento
Tecnopolimero (Poliamida) para absorber los impactos en
maniobras de carga/descarga
Sin deformaciones incluso después de fuertes impactos
Con diseño de laberinto para evitar la entrada de polvo o líquidos
indirectos
Atornillado al perfil para evitar se salga de los perfiles laterales
RODILLO INTERROLL ESPECIFICO PARA
DINAMICAS
31
Acero
Poliamida
32. Dinámica de paletas INTERROLL
32
RODILLO INTERROLL ESPECIFICO PARA DINAMICAS
• SIN MANTENIMIENTO Y PARA TODA LA
VIDA UTIL DE LA INSTALACION
SEPARADOR TEMPORIZADO DE SEGUNDA PALETA
• RESISTENTE Y FACIL DE USAR
33. La primera paleta está aislada de la presión del
tren de paletas
La segunda paleta no desciende hasta 20
segundos después de extraer la primera
Para una operativa de descarga segura, fácil y
rápida:
• SIN DAÑOS A LAS CARGAS
• SIN DAÑOS A LAS PALETAS
• SIN RIESGO DE CAIDA DE MATERIAL
SEPARADOR TEMPORIZADO DE SEGUNDA PALETA
33
34. RODILLO INTERROLL ESPECIFICO PARA DINAMICAS
• SIN MANTENIMIENTO Y PARA TODA LA
VIDA UTIL DE LA INSTALACION
SEPARADOR TEMPORIZADO DE SEGUNDA PALETA
• RESISTENTE Y FACIL DE USAR
REGULADOR DE VELOCIDAD MAGNETICO
• SEGURIDAD Y SIN DESGASTE
Dinámica de paletas INTERROLL
34
35. Controla la velocidad de descenso de las paletas
Paletas de 25 a 1250kg en el mismo transportador
sin ajustes
Hasta 90 paletas/hora
Válido para LIFO
Frenado magnético:
• Sin fricción = SIN DESGASTE
• Vida útil incrementada
• 50.000 ciclos
En contacto directo y permanente con las paletas
REGULADOR DE VELOCIDAD MAGNETICO
35
“La disponibilidad de nuestros almacenes dinámicos es muy elevada – un requisito básico para el éxito de un mercado tan competitivo como el de las bebidas. También debemos ser siempre capaces de realizar volúmenes muy altos de movimientos durante las promociones de ventas y en aumentos estacionales de las ventas”
"Satélites y almacenes dinámicos tienen ventajas e inconvenientes, pero en el caso de Pearlwater fue principalmente el muy alto rendimiento requerido lo que hizo significativamente más atractiva la inversión en un almacén dinámico. El diseño compacto y el uso óptimo del espacio constituyó otra ventaja decisiva sobre la tecnología del satélite, especialmente debido a las restricciones de espacio. Un tercer criterio fueron los costes significativamente más bajos de servicio y de mantenimiento del almacén dinámico. Al final fue una decisión muy clara para nosotros "
