El documento describe la evolución de los sistemas de telefonía, desde los primeros sistemas manuales hasta los sistemas automáticos modernos, así como el surgimiento de las redes de datos y los conceptos básicos sobre topologías, protocolos y clasificaciones de redes.

1. REDES I
Telemática
Programa de Comunicación Social

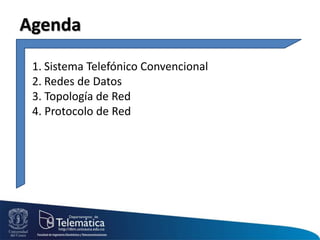

2. 1. Sistema Telefónico Convencional
2. Redes de Datos
3. Topología de Red
4. Protocolo de Red
Agenda

3. Sistema Telefónico Convencional
Dentro de la gran cantidad de artefactos
que el ser humano ha construido, el
teléfono como ningún otro, pudo hacer
tanto por mejorar las condiciones de vida
humana.
• ha salvado vidas
• ha permitido que a diario nos
podamos comunicar con nuestros
seres queridos
• Ha hecho miles de transacciones
comerciales
• ha permitido que las personas se
acerquen unas a otras.

4. Sistema Telefónico Convencional
Permite establecer una llamada entre dos usuarios en cualquier parte
del planeta de manera distribuida, automática, prácticamente
instantánea.

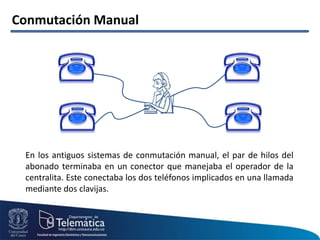

5. Conmutación Manual
En los antiguos sistemas de conmutación manual, el par de hilos del
abonado terminaba en un conector que manejaba el operador de la
centralita. Este conectaba los dos teléfonos implicados en una llamada
mediante dos clavijas.

6. Conmutación Manual

7. Conmutación Automática
La primera gran evolución de las centrales permite a éstas realizar las tareas
de conmutación mediante autómatas electromecánicos, evitando así la
necesidad de las operadoras.

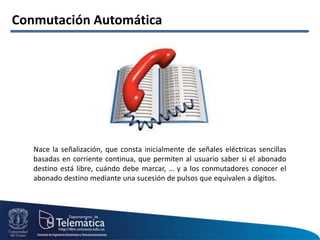

8. Conmutación Automática
Nace la señalización, que consta inicialmente de señales eléctricas sencillas
basadas en corriente continua, que permiten al usuario saber si el abonado
destino está libre, cuándo debe marcar, … y a los conmutadores conocer el
abonado destino mediante una sucesión de pulsos que equivalen a dígitos.

9. Transmisión de Datos
Con la introducción de equipos de respuesta automática se hicieron posible
el uso de redes telefónicas públicas conmutadas para realizar las conexiones
entre terminales y la computadores.

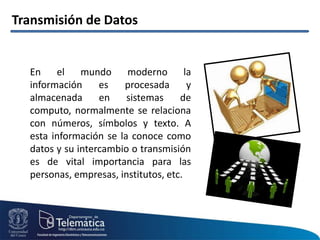

10. Transmisión de Datos
En el mundo moderno la
información es procesada y
almacenada en sistemas de
computo, normalmente se relaciona
con números, símbolos y texto. A
esta información se la conoce como
datos y su intercambio o transmisión
es de vital importancia para las
personas, empresas, institutos, etc.

11. Transmisión de Datos
APLICACIÓN
SUBSISTEMA
DE
COMUNICACIÓN
APLICACIÓN
SUBSISTEMA
DE
COMUNICACIÓN
RED DE COMUNICACIÓN DE DATOS
COMUNICACIÓN
USUARIO-USUARIO
COMUNICACIÓN
ORDENADOR-ORDENADOR
COMUNICACIÓN
ORDENADOR-RED
Esquema Básico de un Sistema de
Comunicación de Datos

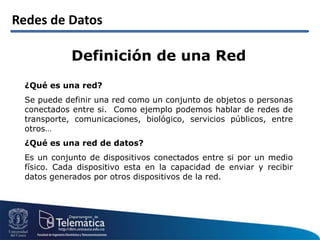

12. Redes de Datos
Definición de una Red
¿Qué es una red?
Se puede definir una red como un conjunto de objetos o personas
conectados entre si. Como ejemplo podemos hablar de redes de
transporte, comunicaciones, biológico, servicios públicos, entre
otros…
¿Qué es una red de datos?
Es un conjunto de dispositivos conectados entre si por un medio
físico. Cada dispositivo esta en la capacidad de enviar y recibir
datos generados por otros dispositivos de la red.

13. Redes de Datos
¿Cómo se clasifican las redes?
Las redes de computadoras se
pueden clasificar por su
tamaño, es decir la extensión
física en que se ubican sus
componentes, desde un aula
hasta una ciudad, un país o
incluso el planeta.
Dicha clasificación determinará
los medios físicos y protocolos
requeridos para su operación.

14. Redes de Datos
¿Cómo se clasifican las redes?
Redes de Area Local o
LAN (LAN,Local Area
Network):
Permiten la interconexión
desde unas pocas hasta
miles de computadoras en
la misma área de trabajo
como por ejemplo un
edificio.

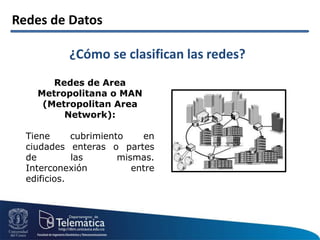

15. Redes de Datos
¿Cómo se clasifican las redes?
Redes de Area
Metropolitana o MAN
(Metropolitan Area
Network):
Tiene cubrimiento en
ciudades enteras o partes
de las mismas.
Interconexión entre
edificios.

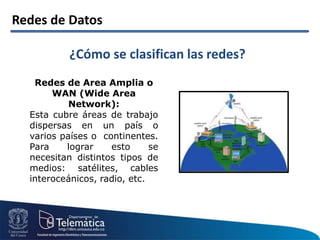

16. Redes de Datos
¿Cómo se clasifican las redes?
Redes de Area Amplia o
WAN (Wide Area
Network):
Esta cubre áreas de trabajo
dispersas en un país o
varios países o continentes.
Para lograr esto se
necesitan distintos tipos de
medios: satélites, cables
interoceánicos, radio, etc.

17. Redes de Datos
¿Cómo se clasifican las redes?

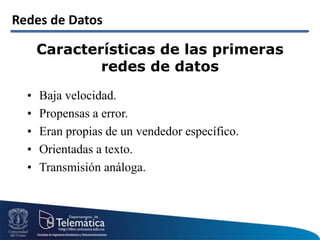

18. Redes de Datos
Características de las primeras
redes de datos
• Baja velocidad.
• Propensas a error.
• Eran propias de un vendedor específico.
• Orientadas a texto.
• Transmisión análoga.

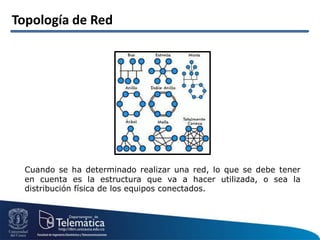

19. Topología de Red
Cuando se ha determinado realizar una red, lo que se debe tener
en cuenta es la estructura que va a hacer utilizada, o sea la
distribución física de los equipos conectados.

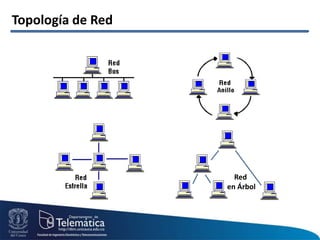

20. Topología de Red
Red
en Árbol

21. Protocolos de Red
Un protocolo establece un
conjunto de reglas que permiten
a dos entidades diferentes
comunicarse de manera eficaz.
Para ello, define:
El formato de los
mensajes a intercambiar.
Las reglas de intercambio
de mensajes.

22. Protocolos de Red
• Al principio cada fabricante especificaba sus
propios protocolos propietarios:
 IBM: SNA
 Digital: DECNET
 Apple: Appletalk
 Novell: IPX
• Gradualmente se tiende a utilizar protocolos
estandarizados, independientes de fabricantes.
Por ejemplo TCP/IP y Modelo OSI
Ejemplos de Protocolo

23. Protocolos de Red
Funciones generales de los protocolos
Las funciones de los protocolos se pueden agrupar en:
• Encapsulación
• Segmentación y reesamblado
• Control de la conexión
• Entrega en orden
• Control de flujo
• Control de error
• Direccionamiento
• Multiplexación
• Servicios de transmisión

24. Protocolos de Red
• Encapsulación
Sumar información de control
• Segmentación y re-ensamblado
Segmentar, que consiste en picar los bloque de datos en
bloques más pequeños.
Re-ensamblar en la contraparte.
• Control de conexión
Servicios no orientados a conexión.
Servicios orientados a conexión.
Establecimiento de la conexión.
Transferencia de los datos.
Terminación de la conexión.
Funciones generales de los protocolos

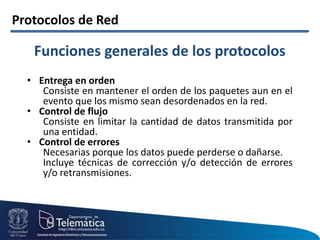

25. Protocolos de Red
• Entrega en orden
Consiste en mantener el orden de los paquetes aun en el
evento que los mismo sean desordenados en la red.
• Control de flujo
Consiste en limitar la cantidad de datos transmitida por
una entidad.
• Control de errores
Necesarias porque los datos puede perderse o dañarse.
Incluye técnicas de corrección y/o detección de errores
y/o retransmisiones.
Funciones generales de los protocolos

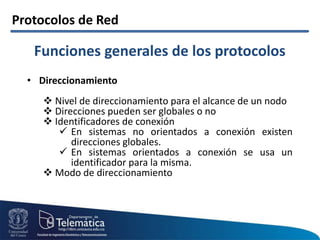

26. Protocolos de Red
• Direccionamiento
 Nivel de direccionamiento para el alcance de un nodo
 Direcciones pueden ser globales o no
 Identificadores de conexión
 En sistemas no orientados a conexión existen
direcciones globales.
 En sistemas orientados a conexión se usa un
identificador para la misma.
 Modo de direccionamiento
Funciones generales de los protocolos

27. Protocolos de Red
• Multiplexación
 Múltiples conexiones terminado en un sistema final
 Un circuito virtual por cada conexión establecida por la
capa superior
 Múltiples conexiones compartiendo una misma
conexión al nivel inferior
 Una conexión dividida en múltiples conexiones del
nivel inferior
Funciones generales de los protocolos

28. Protocolos de Red
Modelo OSI

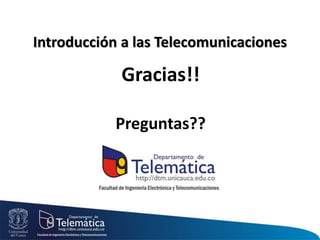

29. Gracias!!
Preguntas??
Introducción a las Telecomunicaciones
