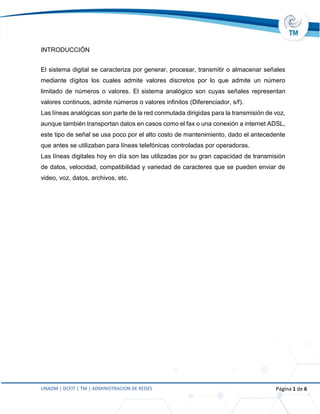

INTRODUCCIÓN
El sistema digital se caracteriza por generar, procesar, transmitir o almacenar señales
mediante dígitos los cuales admite valores discretos por lo que admite un número
limitado de números o valores. El sistema analógico son cuyas señales representan
valores continuos, admite números o valores infinitos (Diferenciador, s/f).
Las líneas analógicas son parte de la red conmutada dirigidas para la transmisión de voz,
aunque también transportan datos en casos como el fax o una conexión a internet ADSL,
este tipo de señal se usa poco por el alto costo de mantenimiento, dado el antecedente
que antes se utilizaban para líneas telefónicas controladas por operadoras.
Las líneas digitales hoy en día son las utilizadas por su gran capacidad de transmisión
de datos, velocidad, compatibilidad y variedad de caracteres que se pueden enviar de
video, voz, datos, archivos, etc.

4. UNADM | DCEIT | TM | ADMINISTRACION DE REDES Página 2 de 6
DESARROLLO
Explica con tus propias palabras la jerarquización en las redes de comunicación
aplicadas a los sistemas de control.
A. Comunicación con bus de campo: estos son controladores de forma autómata
programable (PLC), los cuales permiten la interconexión con múltiples dispositivos como
sensores de temperatura o toda una cadena de producción, su acción es realizar una
interlocución entre los dispositivos como sensores, transductores, actuadores.
Los buses de campo se caracterizan por su velocidad máxima de funcionamiento,
tamaño de los paquetes de información y su longitud de red soportada los más comunes
son:
o ASI: es un actuador sensor interface el cual es un bus más inmediato a nivel de
campo y más sencillo de controlar, este consiste en un bs maestro/esclavo con un
máximo de 31 dispositivos.
o BITBUS: este funciona como master/slave el cual admite un máximo de 56
esclavos.
o PROFIBUS: este es un bus para procesos de campo el cual es jerárquicamente
por encima de ASI y BITBUS, este se divide en tres tipos: PROFIBUS FMS,
PROFIBUS DP y PROFIBUS PA.
A continuación, en la imagen 1 se muestra sus tipos.
Imagen 1
Tipos de PROFIBUS.

5. UNADM | DCEIT | TM | ADMINISTRACION DE REDES Página 3 de 6
B. Comunicación con bus de celda: es de alta funcionalidad y velocidad media este se
basa en el diseño en la capa del enlace permitiendo su funcionamiento por medio de
bloques de los datos de tamaño medio, esto permite una buena funcionalidad como la
calibración, o a programación de los dispositivos, con la capacidad de controlar los
dispositivos d campo complejos.
C. Comunicación con bus de planta: estos son de lata capacidad ya que son capaces de
controlar y soportar las comunicaciones en todos los niveles, por sus características
funcionales y de seguridad.
¿Qué es el modelo TPC/IP?
Este es un modelo de enlace de datos el cual se usa en internet para que todos los
ordenadores y los dispositivos envíen y reciban los datos, así posibilita la comunicación
entre varias redes, realizando la función de determinar y garantizar la comunicación
dividiendo los paquetes para poder enviar luego unir para poder leerlos, dado que así es
más fácil y con exactitud se envían estos paquetes.

6. UNADM | DCEIT | TM | ADMINISTRACION DE REDES Página 4 de 6

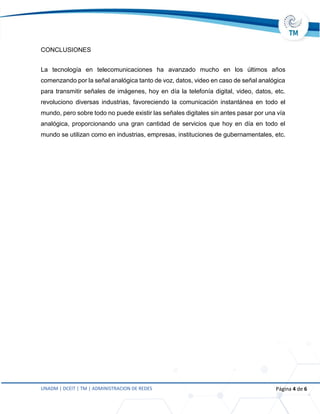

CONCLUSIONES
La tecnología en telecomunicaciones ha avanzado mucho en los últimos años
comenzando por la señal analógica tanto de voz, datos, video en caso de señal analógica
para transmitir señales de imágenes, hoy en día la telefonía digital, video, datos, etc.
revoluciono diversas industrias, favoreciendo la comunicación instantánea en todo el
mundo, pero sobre todo no puede existir las señales digitales sin antes pasar por una vía
analógica, proporcionando una gran cantidad de servicios que hoy en día en todo el
mundo se utilizan como en industrias, empresas, instituciones de gubernamentales, etc.

7. UNADM | DCEIT | TM | ADMINISTRACION DE REDES Página 5 de 6
