Este documento describe la historia y propiedades de la cal como material de construcción. La cal se ha utilizado desde tiempos antiguos en revocos, estucos y pinturas. Se obtiene de la calcinación de piedra caliza y puede usarse como aglomerante en morteros o recubrimiento de superficies. La cal mejora las propiedades de las mezclas de tierra y es una alternativa más económica y ecológica que otros materiales.

1. MINISTERIO DE EDUCACION
INSTITUTO PRFESIONAL Y TECNICO DE VERAGUAS.
MATERIALES DE LA CONSTRUCCION
“LA CAL”
ARQUITECTA:
DIOCELINA REYES
Panamá, Veraguas, 2014

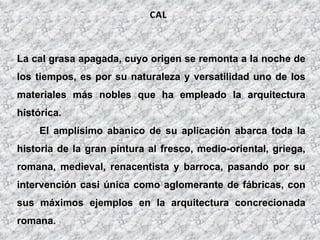

2. La cal grasa apagada, cuyo origen se remonta a la noche de
los tiempos, es por su naturaleza y versatilidad uno de los
materiales más nobles que ha empleado la arquitectura
histórica.
El amplísimo abanico de su aplicación abarca toda la
historia de la gran pintura al fresco, medio-oriental, griega,
romana, medieval, renacentista y barroca, pasando por su
intervención casi única como aglomerante de fábricas, con
sus máximos ejemplos en la arquitectura concrecionada
romana.

3. siempre se empleó en revocos, esgrafiados, y en ese
arte sutil de los estucos a fuego imitando mármoles y
decoraciones que cubren el interior de la arquitectura
histórica santuario.
El ciclo de la cal comienza con el cocido de una caliza
para obtener cal viva; tras su apagado, se llega a la cal
grasa o cal en pella, a la que se añadirán los áridos
elegidos que la doten del color y textura elegidos. Tras
su lento fraguado retornará a su original estado de
carbonato cálcico, pero ya con una manipulación
empleada por la técnica del hombre.

4. Su desaparición es reciente, sustituida por el
cemento “Portland”. Fue olvidada en la
docencia de las generaciones posteriores a la
guerra civil y casi en los pliegos de condiciones
técnicas que se han sucedido últimamente;
esto, unido a la sustitución y desaparición del
viejo maestro de obras por el técnico y sus
normativas y la productividad por el buen hacer,
etc.

5. La bondad de la cal grasa apagada, sus resultados, la
experiencia milenaria, su versatilidad, el no producir
sales nocivas, su elasticidad, que evita retracciones, el
no usarse con ella mas aditivos que los áridos
necesarios en el diseño de su ulterior textura y
pigmentación, y que harán innecesario el uso de
pinturas de acabado, y sobre todas sus propiedades,
está el hecho de haber sido el único cementante
empleado por el hombre en esa expresión de la cultura
que es el arte de construir.
Materiales básicos de los morteros.

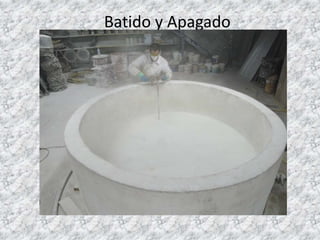

6. Batido y Apagado

7. La cal es el producto que se obtiene
calcinando la piedra caliza por debajo de la
temperatura de descomposición del óxido de
calcio. En ese estado se denomina cal viva
(óxido de calcio) y si se apaga sometiéndola al
tratamiento de agua, se le llama cal apagada
(hidróxido de calcio).

8. Pocos datos y confusos se tienen de la utilización de la cal
grasa y sus derivados en época neolítica. Los más antiguos y
conocidos son los de esa antiquísima y misteriosa cultura de
Anatolia en la actual Turquía, en Catal Hüyük (6000 a. J.C.),
donde James Mellaart, en su clásica obra “Earl est Civilizations of
the Near East” describe que cada una de las viviendas de la
ciudad estaba provista de dos niveles; el más bajo de los dos
estaba dotado de pilares de madera recubiertos con una mezcla
de cal pintada de rojo y de igual manera se trababa el piso. Las
paredes se cubren de frescon con bellísimos dibujos
esquemáticos de animales, incluso está la representación de una
ciudad con un volcán al fondo.

9. La Cal

10. Funciones de la cal
• Aglomerante en juntas, cimentación y
cubiertas
• Recubrimiento y acabados, coloreados,
simples o imitaciones de materiales
preciosos
• Estabilizador para bloques, tapiales o
cualquier mezcla de tierra para construcción

11. El ciclo de la cal

12. El ciclo de la cal

13. Calcinado de la calizas
• Este proceso se
hacia
tradicionalmente
en hornos de
ladrillo con leña
• En la actualidad se
realiza en hornos
rotatorios similares
a los de cemento

14. Apagado de la cal
• La cal viva se hace
reaccionar con agua
• La reacción es muy
violenta y eleva la
temperatura hasta
hacer hervir el agua

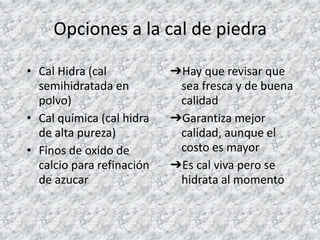

15. Opciones a la cal de piedra
• Cal Hidra (cal
semihidratada en
polvo)
• Cal química (cal hidra
de alta pureza)
• Finos de oxido de
calcio para refinación
de azucar
➔Hay que revisar que
sea fresca y de buena
calidad
➔Garantiza mejor
calidad, aunque el
costo es mayor
➔Es cal viva pero se
hidrata al momento

16. Aglomerante
• La cal forma una matriz
cristalina donde engloba
partículas de otros materiales
inertes como las arenas,
formando una masa estable y
con mejores propiedades
mecánicas
• La mezcla de la cal
(aglomerante) y una arena
(carga) se conoce como
mortero

18. Recubrimiento
• La cal se ha utilizado por su color y
propiedades desinfectantes como
recubrimiento en muchas superficies.
• Para la arquitectura ofrece además una
protección al medio ambiente protegiendo
los muros de la humedad, erosión y sirve
como interfase con el usuario.

19. Aditivos para recubrimientos
• Los morteros para recubrimientos llevan
aditivos para mejorar su adherencia,
plasticidad, resistencia e impermeabilidad.
– Gomas y azucares (Baba de nopal, goma de
mezquite, arabiga, melaza, miel)
– Proteínas (Caseina de leche, sangre, huevo)
– Grasas (Aceite de linaza, cebo, manteca de cerdo)

20. Sistema de aplanados

21. Encalados

22. Encalados

23. Aplanados pigmentados

24. Pintura a la cal

25. Frescos

26. Pruebas de morteros

27. Estabilizador
• La cal mejora las cualidades de las mezclas
de tierra al reaccionar con sus componentes
en tres formas:
– Hace más fuerte la unión entre las laminas de
arcilla
– Forma compuestos similares a los del cemento
– La carbonatación crea un patrón de acomodo
para las arcillas

28. Efectos de la cal en las arcillas

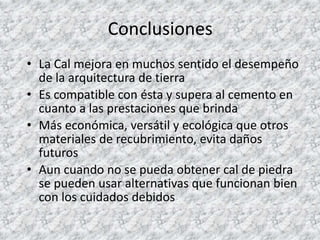

29. Conclusiones
• La Cal mejora en muchos sentido el desempeño
de la arquitectura de tierra
• Es compatible con ésta y supera al cemento en
cuanto a las prestaciones que brinda
• Más económica, versátil y ecológica que otros
materiales de recubrimiento, evita daños
futuros
• Aun cuando no se pueda obtener cal de piedra
se pueden usar alternativas que funcionan bien
con los cuidados debidos
