Este documento resume los diferentes métodos para representar objetos a mano alzada, incluyendo bocetos, croquis, perspectiva y proyecciones ortogonales como alzados, plantas y perfiles. Explica que los bocetos son representaciones poco detalladas para desarrollar ideas, mientras que los croquis contienen más detalles para ser más fácilmente interpretados. También define la perspectiva como una representación que da la impresión de volumen, y las proyecciones ortogonales como vistas de frente, lateral y superior de un objeto.

1. LA REPRESENTACIÓN DE
OBJETOS

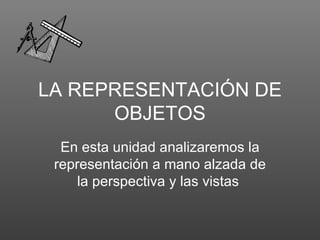

En esta unidad analizaremos la
representación a mano alzada de
la perspectiva y las vistas

2. ÍNDICE

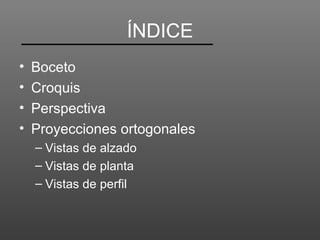

• Boceto
• Croquis
• Perspectiva
• Proyecciones ortogonales
– Vistas de alzado
– Vistas de planta
– Vistas de perfil

3. BOCETO

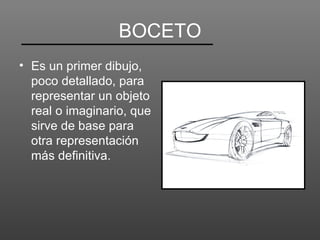

• Es un primer dibujo,
poco detallado, para
representar un objeto
real o imaginario, que
sirve de base para
otra representación
más definitiva.

4. CROQUIS

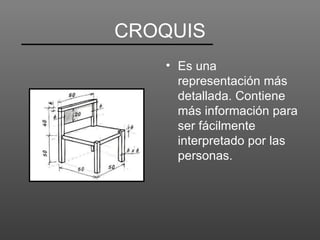

• Es una
representación más
detallada. Contiene
más información para
ser fácilmente
interpretado por las
personas.

5. PERSPECTIVA

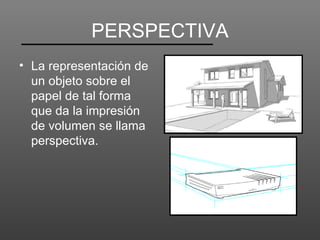

• La representación de
un objeto sobre el
papel de tal forma
que da la impresión
de volumen se llama
perspectiva.

6. PROYECCIONES
ORTOGONALES

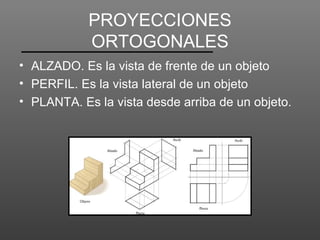

• ALZADO. Es la vista de frente de un objeto
• PERFIL. Es la vista lateral de un objeto
• PLANTA. Es la vista desde arriba de un objeto.
