1. MI PRIMER TRABAJO
Actividad N° 1: DIBUJAR UNA FIGURA
La primera actividad que se realizara es, generar un trazado básico que consta
de dibujar una figura.
a) Abre inkscape para realizar el siguiente trabajo:
3
2
1
 Al abrir inkscape aparece el siguiente documento
El documento que abrirá es una
página predeterminada, ¡NO
REALIZAR NINGUN CAMBIO!
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

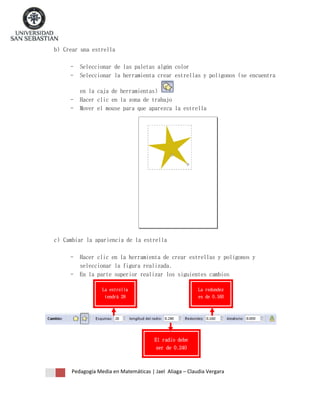

2. b) Crear una estrella
-
Seleccionar de las paletas algún color
Seleccionar la herramienta crear estrellas y polígonos (se encuentra
-
en la caja de herramientas)
Hacer clic en la zona de trabajo
Mover el mouse para que aparezca la estrella
c) Cambiar la apariencia de la estrella
-
Hacer clic en la herramienta de crear estrellas y polígonos y
seleccionar la figura realizada.
En la parte superior realizar los siguientes cambios
La estrella
La redondez
tendrá 28
es de 0.160
esquinas
El radio debe
ser de 0.240
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

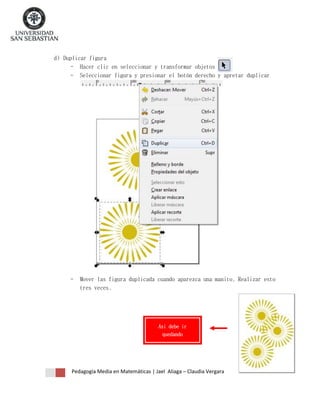

3. d) Duplicar figura
- Hacer clic en seleccionar y transformar objetos
- Seleccionar figura y presionar el botón derecho y apretar duplicar
-
Mover las figura duplicada cuando aparezca una manito, Realizar esto
tres veces.
Asi debe ir
quedando
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

4. e) Cambiar posición de las figuras.
-
Hacer clic en seleccionar y transformar objetos
Seleccionar una figura
Mirar la parte superior de la pantalla y realizar los siguientes
cambios:
 Figura 1:




X: 61.664
Y: 25.649
W: 414.728
T: 369.413




X:355.344
Y: 376.897
W: 370.227
T: 329.774




X: 83.915
Y: 699.754
W: 370.227
T: 329.774
 Figura 2
 Figura 3
f) Cambiar el relleno de la figura
-
Seleccionar en la barra superior OBJETO y luego RELLENO Y BORDE
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

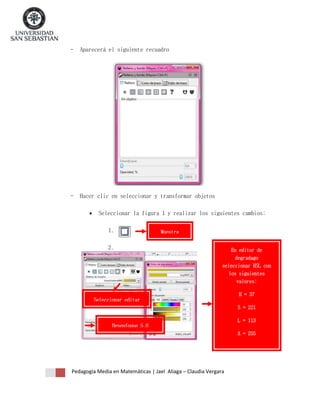

5. -
Aparecerá el siguiente recuadro
-
Hacer clic en seleccionar y transformar objetos

Seleccionar la figura 1 y realizar los siguientes cambios:
1.
Muestra
2.
En editor de
degradago
seleccionar HSL con
los siguientes
valores:
H = 37
Seleccionar editar
S = 221
L = 113
Desenfoque 5.0
A = 255
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

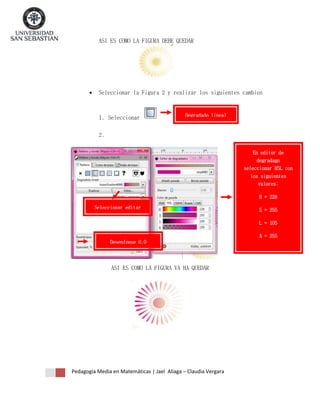

6. ASI ES COMO LA FIGURA DEBE QUEDAR

Seleccionar la Figura 2 y realizar los siguientes cambios
1. Seleccionar
Degradado lineal
2.
En editor de
degradago
seleccionar HSL con
los siguientes
valores:
H = 228
Seleccionar editar
S = 255
L = 105
A = 255
Desenfoque 0.0
ASI ES COMO LA FIGURA VA HA QUEDAR
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

7. 

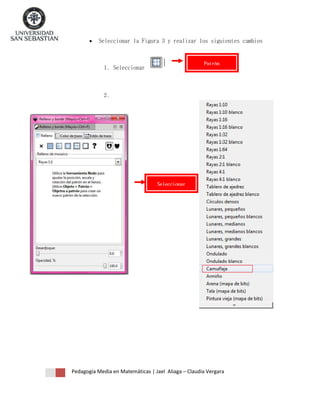

Seleccionar la Figura 3 y realizar los siguientes cambios
Patrón
1. Seleccionar
2.
Seleccionar
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

8. ASI ES COMO LA FIGURA DEBE QUEDAR
g) Guardar el trabajo en PDF
-
Seleccionar del menú ARCHIVO la opción GUARDAR COMO:
-
Y guárdalo en tu carpeta de trabajo.
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

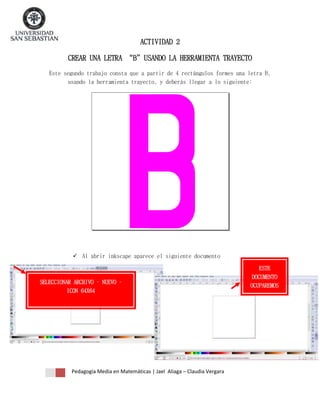

9. ACTIVIDAD 2
CREAR UNA LETRA “B”USANDO LA HERRAMIENTA TRAYECTO
Este segundo trabajo consta que a partir de 4 rectángulos formes una letra B,
usando la herramienta trayecto, y deberás llegar a lo siguiente:
 Al abrir inkscape aparece el siguiente documento
SELECCIONAR ARCHIVO – NUEVO –
ICON 64X64
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara
ESTE
DOCUMENTO
OCUPAREMOS

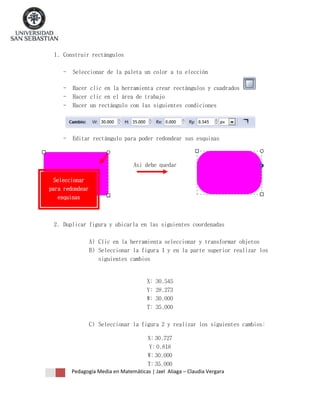

10. 1. Construir rectángulos
-
Seleccionar de la paleta un color a tu elección
-
Hacer clic en la herramienta crear rectángulos y cuadrados
Hacer clic en el área de trabajo
Hacer un rectángulo con las siguientes condiciones
-
Editar rectángulo para poder redondear sus esquinas
Asi debe quedar
Seleccionar
para redondear
esquinas
2. Duplicar figura y ubicarla en las siguientes coordenadas
A) Clic en la herramienta seleccionar y transformar objetos
B) Seleccionar la figura 1 y en la parte superior realizar los
siguientes cambios
X:
Y:
W:
T:
30.545
28.273
30.000
35.000
C) Seleccionar la figura 2 y realizar los siguientes cambios:
X: 30.727
Y: 0.818
W: 30.000
T: 35.000
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

11. ASI DEBE QUEDAR LA FIGURA
Figura 1
Parte superpuesta
Figura 2
3. Construcción de un rectángulos más pequeño
-
Seleccionar herramienta construir rectángulo y cuadrado
Hacer clic en el área de trabajo
Y construir rectángulos con las siguientes medidas
4. Duplicar figura y ubicarlas con las siguientes condiciones
a) Figura 3
X: 13.273
Y: 36.364
W: 40.000
T: 18.000
b)
Figura 4
X: 13.818
Y: 9.273
W: 40.000
T: 18.000
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

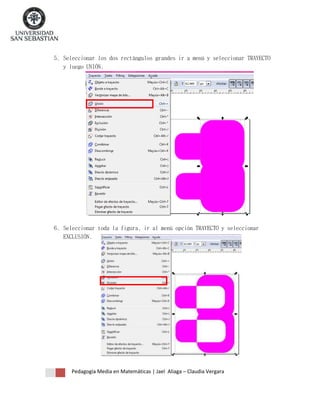

12. 5. Seleccionar los dos rectángulos grandes ir a menú y seleccionar TRAYECTO
y luego UNIÓN.
6. Seleccionar toda la figura, ir al menú opción TRAYECTO y seleccionar
EXCLUSIÓN.
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

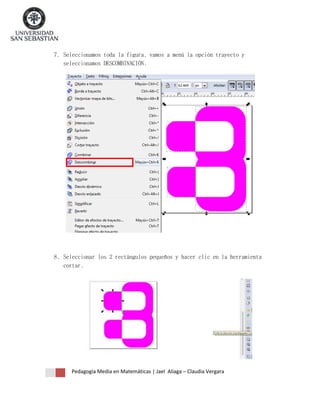

13. 7. Seleccionamos toda la figura, vamos a menú la opción trayecto y
seleccionamos DESCOMBINACIÓN.
8. Seleccionar los 2 rectángulos pequeños y hacer clic en la herramienta
cortar.
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

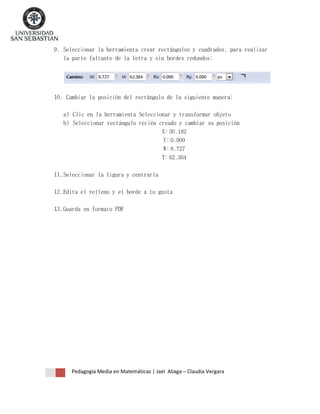

14. 9. Seleccionar la herramienta crear rectángulos y cuadrados, para realizar
la parte faltante de la letra y sin bordes redondos:
10. Cambiar la posición del rectángulo de la siguiente manera:
a) Clic en la herramienta Seleccionar y transformar objeto
b) Seleccionar rectángulo recién creado y cambiar su posición
X: 30.182
Y: 0.909
W: 8.727
T: 62.364
11. Seleccionar la figura y centrarla
12. Edita el relleno y el borde a tu gusta
13. Guarda en formato PDF
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

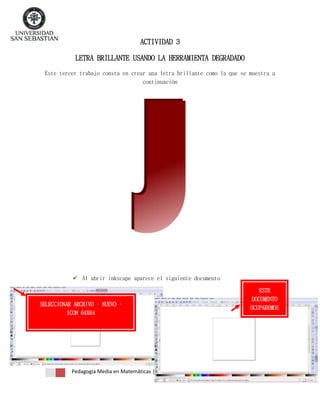

15. ACTIVIDAD 3
LETRA BRILLANTE USANDO LA HERRAMIENTA DEGRADADO
Este tercer trabajo consta en crear una letra brillante como la que se muestra a
continuación
 Al abrir inkscape aparece el siguiente documento
SELECCIONAR ARCHIVO – NUEVO –
ICON 64X64
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara
ESTE
DOCUMENTO
OCUPAREMOS

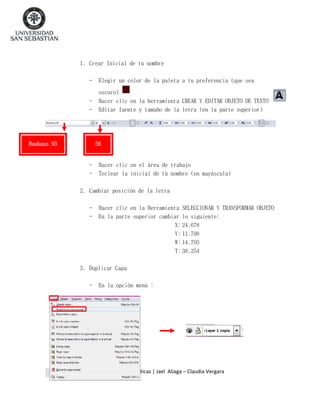

16. 1. Crear Inicial de tu nombre
-
Elegir un color de la paleta a tu preferencia (que sea
-
oscuro)
Hacer clic en la herramienta CREAR Y EDITAR OBJETO DE TEXTO
Editar fuente y tamaño de la letra (en la parte superior)
Bauhaus 93
56
-
Hacer clic en el área de trabajo
Teclear la inicial de tú nombre (en mayúscula)
2. Cambiar posición de la letra
-
Hacer clic en la Herramienta SELECCIONAR Y TRANSFORMAR OBJETO
En la parte superior cambiar lo siguiente:
X: 24.678
Y: 11.798
W: 14.793
T: 38.254
3. Duplicar Capa
-
En la opción menú :
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

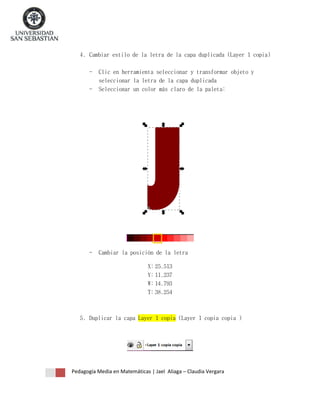

17. 4. Cambiar estilo de la letra de la capa duplicada (Layer 1 copia)
-
Clic en herramienta seleccionar y transformar objeto y
seleccionar la letra de la capa duplicada
Seleccionar un color más claro de la paleta:
-
Cambiar la posición de la letra
X: 25.513
Y: 11.237
W: 14.793
T: 38.254
5. Duplicar la capa Layer 1 copia (Layer 1 copia copia )
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara

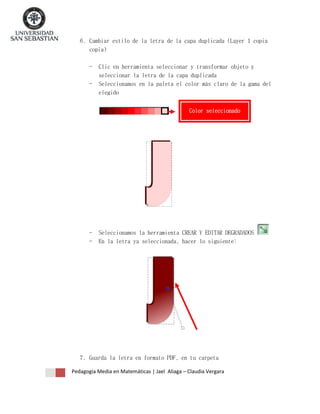

18. 6. Cambiar estilo de la letra de la capa duplicada (Layer 1 copia
copia)
-
Clic en herramienta seleccionar y transformar objeto y
seleccionar la letra de la capa duplicada
Seleccionamos en la paleta el color más claro de la gama del
elegido
Color seleccionado
-
Seleccionamos la herramienta CREAR Y EDITAR DEGRADADOS
En la letra ya seleccionada, hacer lo siguiente:
7. Guarda la letra en formato PDF, en tu carpeta
Pedagogía Media en Matemáticas | Jael Aliaga – Claudia Vergara
