1. NOMBRE : AIDA MILENY MAMANI MENDIETA

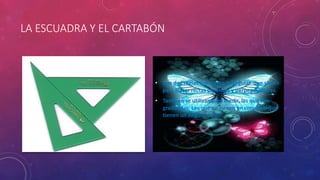

2. LA ESCUADRA Y EL CARTABÓN
• Son dos reglas con forma triangular que sirven
para trazar rectas paralelas y perpendiculares.
• También se utilizan para medir, las que son
graduadas. Las que no tienen en común el que
tienen un Angulo de 90°.

3. LA ESCUADRA
Este es su lado mayor y por
tener este triangulo de 90°,
est5e lado recibe en nombre de
Hipotenusa .
• Tiene dos lados iguales y
uno distinto, por eso a este
tipo de triángulos se les llama
ISÓSCELES.
Angulo de 90° se indica
con el arco y puntito.

4. EL CARTABÓN
• Este es su lado mayor, su
hipotenusa.
• También tiene un Angulo
• de 90° grados.
• Este Angulo tiene todos los
lados diferentes, por ello se le
llama escaleno.

5. ”
“
REGLA GRADUADA
SIRVE PARA Medir
Con rayita pequeña indica un milímetro. Las medianas 5 mm y las grandes con
su numero, los centímetros.
Alguna reglas
graduadas llegan a
indicar los medios
milímetros con una
rayita todavía mas
pequeña.

6. ¿COMO SE MIDE?
• Para medir debes tienes que tener en cuenta estas cositas:
• -Se empieza a medir a parte del cero.
• -para medir la regla tiene que estar pegada a la línea que se quiere medir.

7. DEBEMOS FIGARNOS BIEN EN LAS UNIDADES DE LA
MEDIDA QUE QUEREMOS TOMAR.
.4.85 CM CONTAMOS PRIMERO 4 CENTIMETROS,
LUGO 8 MILIMETROS (8 Rayitas pequeñas ) y lo que resta es la
mitad del milímetro, con lo que el punto 4.85 cm seria.

8. SEMIRCULO GRADUADO O TRANSPORTADOR DE ÁNGULOS.
Sirve para
medir o trazar
angulos
Se llama así porque es la mitad de un
circulo
y porque esta dividido en grados .

9. EL SEMIRCULO TIENE 180°
GRADOS AL SER LA MITAD
DEL CIRCULO QUE TIENE
360° PODEMOS VER QUE VAN
CON LOS DOS SENTIDOS,
AUNQUE NOSOTROS POR
AHORA SOLO IREMOS EN EL
SENTIDO CONTRARIO DE LAS
AGUJAS DEL RELOJ,
CONTANDO A PARTIR DEL 0.
El centro del
semirculo marca
el vértice del
ángulo.
Cada rayita pequeña
pequeña representa un
grado.

10. LAS PLANTILLAS Sirve para dibujar:
 Símbolos.
 Números y letras.
 Cuevas cónicas:
 Elipses, parábolas,…
 Figuras geométricas.

11. EL COMPAS
• Sirve para trazar líneas de una figura
• Tiene dos puntas: la del metal marca el centro de la
circunferencia y la del lápiz, la circunferencia en si.
La distancia entre las dos puntas es la medida de la radio de la
circunferencia
Las puntas del compas tienen que estar a la
misma altura y afiladas. Se puede afilar la
punta del grafito con un afilador especial o un
papel de lijar.

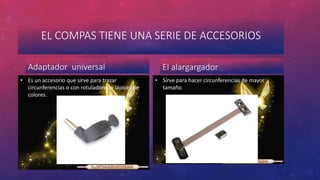

12. EL COMPAS TIENE UNA SERIE DE ACCESORIOS
Adaptador universal
• Es un accesorio que sirve para trazar
circunferencias o con rotuladores o lápices de
colores.
El alargargador
• Sirve para hacer circunferencias de mayor
tamaño.
