UNIVERSIDADFERMIN TORO
VICE– RECTORADOACADEMICO
FACULTAD DE INGENIERIA
MECANICA
HIDRÁULICA
Autor:Luis Serrano
Docente:Ing.Daniel Duque
Asignatura:MecánicaEstática

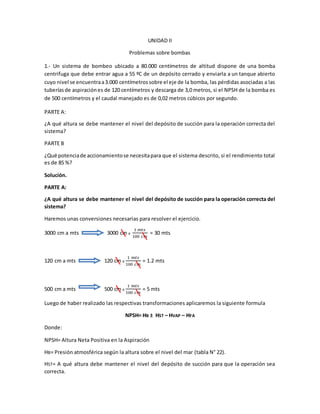

UNIDAD II
Problemas sobre bombas
1.- Un sistema de bombeo ubicado a 80.000 centímetros de altitud dispone de una bomba
centrifuga que debe entrar agua a 55 ºC de un depósito cerrado y enviarla a un tanque abierto
cuyo nivel se encuentraa3.000 centímetrossobre el eje de la bomba, las pérdidas asociadas a las
tuberíasde aspiraciónes de 120 centímetros y descarga de 3,0 metros, si el NPSH de la bomba es
de 500 centímetros y el caudal manejado es de 0,02 metros cúbicos por segundo.
PARTE A:
¿A qué altura se debe mantener el nivel del depósito de succión para la operación correcta del
sistema?
PARTE B
¿Qué potenciade accionamientose necesitapara que el sistema descrito, si el rendimiento total
es de 85 %?
Solución.
PARTE A:
¿A qué altura se debe mantener el nivel del depósito de succión para la operación correcta del
sistema?
Haremos unas conversiones necesarias para resolver el ejercicio.
3000 cm a mts 3000 cm x
1 𝑚𝑡𝑠
100 𝑐𝑚
= 30 mts
120 cm a mts 120 cm x
1 𝑚𝑡𝑠
100 𝑐𝑚
= 1.2 mts
500 cm a mts 500 cm x
1 𝑚𝑡𝑠
100 𝑐𝑚
= 5 mts
Luego de haber realizado las respectivas transformaciones aplicaremos la siguiente formula
NPSH= HB ± HST – HVAP – HFA
Donde:
NPSH= Altura Neta Positiva en la Aspiración
HB= Presión atmosférica según la altura sobre el nivel del mar (tabla N° 22).
HST= A qué altura debe mantener el nivel del depósito de succión para que la operación sea
correcta.

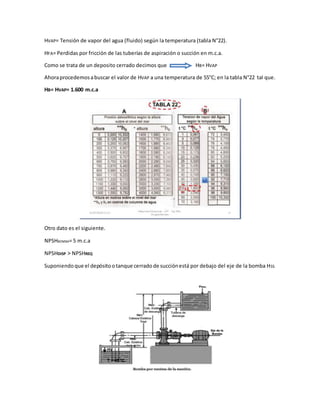

HVAP= Tensión de vapor del agua (fluido) según la temperatura (tabla N°22).
HFA= Perdidas por fricción de las tuberías de aspiración o succión en m.c.a.
Como se trata de un deposito cerrado decimos que HB= HVAP
Ahoraprocedemosabuscar el valor de HVAP a una temperatura de 55°C; en la tabla N°22 tal que.
HB= HVAP= 1.600 m.c.a
Otro dato es el siguiente.
NPSHBOMBA= 5 m.c.a
NPSHDISP > NPSHREQ
Suponiendo que el depósito otanque cerrado de succiónestá por debajo del eje de la bomba HSS.
Aplicamos la ecuación NPSH= HB – HST – HVAP – HFA
Como nuestra incógnita es HST procedemos a despejarla de la ecuación tal que.
HST = – NPSH + HB – HVAP – HFA
Sustituyendo valores tenemos que.
HST = - 5 mts + 1.600 m.c.a – 1.600 m.c.a – 1.2 mts HST = - 6.2 mts
Nota: el resultado no debe ser negativo, así no funciona, este resultado hace suponer que el
depósito o tanque de succión está por encima del eje de la bomba.
Ahora aplico la ecuación pero esta vez suponiendo que el depósito o tanque cerrado de succión
está por encima del eje de la bomba tal que.
Aplicamos la ecuación NPSH= HB + HST – HVAP – HFA ; despejando HST tenemos que.
HST = NPSH - HB + HVAP + HFA
Sustituyendo valores tenemos que.
HST = 5 mts - 1.600 m.c.a + 1.600 m.c.a + 1.2 mts HST = 6.2 mts
Por lotantos el valorde la alturaque mantiene el niveldel depósitode succiónparaunaoperación
correcta debe ser.
HST = 6.2 mts
Nota: La altura que debe mantener el nivel del depósito de succión para que la operación sea
correcta no debe ser mayor a 10 mts
Solución.

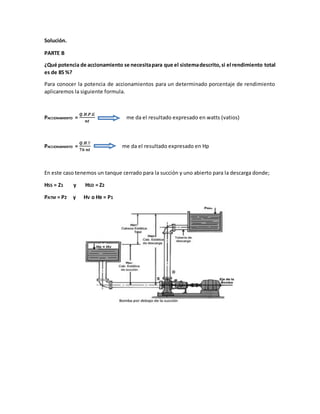

PARTE B
¿Qué potencia de accionamiento se necesitapara que el sistemadescrito,si el rendimiento total
es de 85 %?
Para conocer la potencia de accionamientos para un determinado porcentaje de rendimiento
aplicaremos la siguiente formula.
PACCIONAMIENTO =
𝑸.𝑯.𝑷.𝑮
𝒏𝒕
me da el resultado expresado en watts (vatios)
PACCIONAMIENTO =
𝑸.𝑯.Ƴ
𝟕𝟔 𝒏𝒕
me da el resultado expresado en Hp
En este caso tenemos un tanque cerrado para la succión y uno abierto para la descarga donde;
HSS = Z1 y HSD = Z2
PATM = P2 y HV o HB = P1

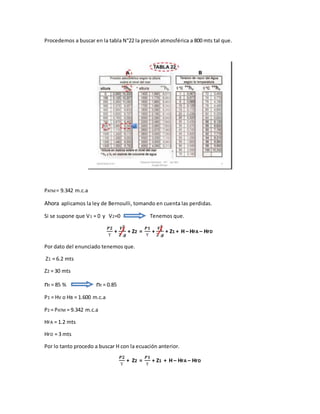

Procedemos a buscar en la tabla N°22 la presión atmosférica a 800 mts tal que.
PATM= 9.342 m.c.a
Ahora aplicamos la ley de Bernoulli, tomando en cuenta las perdidas.
Si se supone que V1 = 0 y V2=0 Tenemos que.
𝑷𝟐
Ƴ
+
𝑽 𝟐
𝟐
𝟐 .𝒈
+ Z2 =
𝑷𝟏
Ƴ
+
𝑽 𝟏
𝟐
𝟐 .𝒈
+ Z1 + H – HFA – HFD
Por dato del enunciado tenemos que.
Z1 = 6.2 mts
Z2 = 30 mts
nt = 85 % nt = 0.85
P1 = HV o HB = 1.600 m.c.a
P2 = PATM = 9.342 m.c.a
HFA = 1.2 mts
HFD = 3 mts
Por lo tanto procedo a buscar H con la ecuación anterior.
𝑷𝟐
Ƴ
+ Z2 =
𝑷𝟏
Ƴ
+ Z1 + H – HFA – HFD

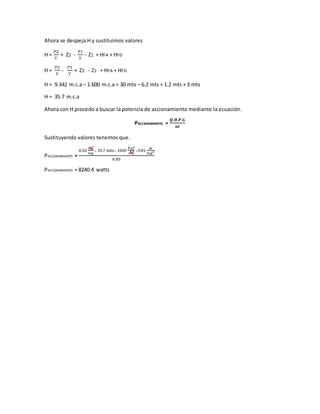

Ahora se despeja H y sustituimos valores
H =
𝑃2
Ƴ
+ Z2 -
𝑃1
Ƴ
- Z1 + HFA + HFD
H =
𝑃2
Ƴ
-
𝑃1
Ƴ
+ Z2 - Z1 + HFA + HFD
H = 9.342 m.c.a – 1.600 m.c.a + 30 mts – 6.2 mts + 1.2 mts + 3 mts
H = 35.7 m.c.a
Ahora con H procedo a buscar la potencia de accionamiento mediante la ecuación.
PACCIONAMIENTO =
𝑸.𝑯.𝑷.𝑮
𝒏𝒕
Sustituyendo valores tenemos que.
PACCIONAMIENTO =
0.02
𝑚3
𝑠𝑒𝑔
x 35.7 mts x 1000
𝐾𝑔𝑓
𝑚3 x 9.81
𝑚
𝑠𝑒𝑔2
0.85
PACCIONAMIENTO = 8240.4 watts

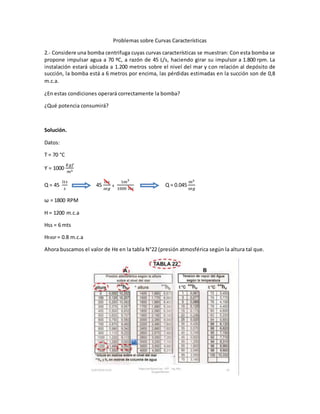

Problemas sobre Curvas Características
2.- Considere una bomba centrifuga cuyas curvas características se muestran: Con esta bomba se
propone impulsar agua a 70 ºC, a razón de 45 L/s, haciendo girar su impulsor a 1.800 rpm. La
instalación estará ubicada a 1.200 metros sobre el nivel del mar y con relación al depósito de
succión, la bomba está a 6 metros por encima, las pérdidas estimadas en la succión son de 0,8
m.c.a.
¿En estas condiciones operará correctamente la bomba?
¿Qué potencia consumirá?
Solución.
Datos:
T = 70 °C
Ƴ = 1000
𝐾𝑔𝑓
𝑚3
Q = 45
𝑙𝑡𝑠
𝑠
45
𝑙𝑡𝑠
𝑠𝑒𝑔
x
1𝑚3
1000 𝑙𝑡𝑠
Q = 0.045
𝑚3
𝑠𝑒𝑔
ω = 1800 RPM
H = 1200 m.c.a
Hss = 6 mts
HFASP = 0.8 m.c.a

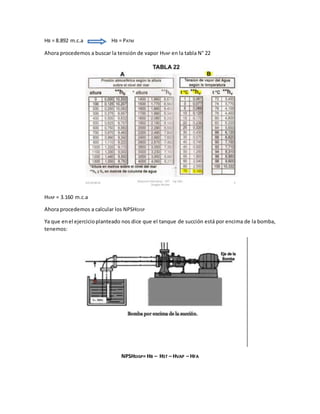

Ahora buscamos el valor de HB en la tabla N°22 (presión atmosférica según la altura tal que.
HB = 8.892 m.c.a HB = PATM
Ahora procedemos a buscar la tensión de vapor HVAP en la tabla N° 22
HVAP = 3.160 m.c.a
Ahora procedemos a calcular los NPSHDISP
Ya que enel ejercicioplanteado nos dice que el tanque de succión está por encima de la bomba,
tenemos:
NPSHDISP= HB – HST – HVAP – HFA

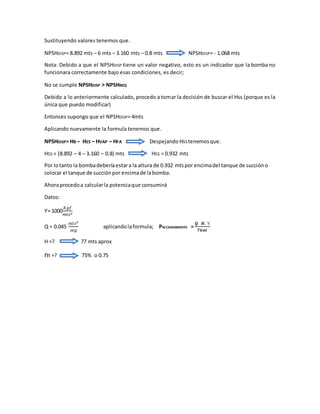

Sustituyendo valores tenemos que.
NPSHDISP= 8.892 mts – 6 mts – 3.160 mts – 0.8 mts NPSHDISP= - 1.068 mts
Nota: Debido a que el NPSHDISP tiene un valor negativo, esto es un indicador que la bomba no
funcionara correctamente bajo esas condiciones, es decir;
No se cumple NPSHDISP > NPSHREQ
Debido a lo anteriormente calculado, procedo a tomar la decisión de buscar el Hss (porque es la
única que puedo modificar)
Entonces supongo que el NPSHDISP= 4mts
Aplicando nuevamente la formula tenemos que.
NPSHDISP= HB – HSS – HVAP – HFA Despejando HSStenemosque.
HSS = (8.892 – 4 – 3.160 – 0.8) mts HSS = 0.932 mts
Por lotanto la bombadeberíaestara la altura de 0.932 mtspor encimadel tanque de succióno
colocar el tanque de succiónpor encimade labomba.
Ahoraprocedoa calcularla potenciaque consumirá
Datos:
Ƴ= 1000
𝐾𝑔𝑓
𝑚𝑡𝑠3
Q = 0.045
𝑚𝑡𝑠3
𝑠𝑒𝑔
aplicandolaformula; PACCIONAMIENTO =
𝑸. 𝑯. Ƴ
𝟕𝟔𝒏𝒕
H =? 77 mts aprox
nt =? 75% o 0.75

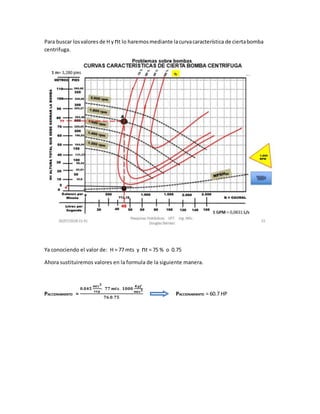

Para buscar losvalores de H y nt lo haremosmediante lacurvacaracterística de ciertabomba
centrifuga.
Ya conociendo el valor de: H = 77 mts y nt = 75 % o 0.75
Ahora sustituiremos valores en la formula de la siguiente manera.
PACCIONAMIENTO =
𝟎.𝟎𝟒𝟓
𝒎𝒕𝒔 𝟑
𝒔𝒆𝒈
. 𝟕𝟕 𝒎𝒕𝒔. 𝟏𝟎𝟎𝟎
𝑲𝒈𝒇
𝒎𝒕𝒔 𝟑
𝟕𝟔.𝟎.𝟕𝟓
PACCIONAMIENTO = 60.7 HP

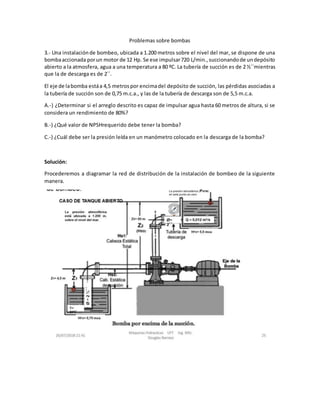

Problemas sobre bombas
3.- Una instalaciónde bombeo, ubicada a 1.200 metros sobre el nivel del mar, se dispone de una
bombaaccionada porun motor de 12 Hp. Se ese impulsar720 L/min.,succionandode undepósito
abierto a la atmosfera, agua a una temperatura a 80 ºC. La tubería de succión es de 2 ½´´mientras
que la de descarga es de 2´´.
El eje de labomba estáa 4,5 metrospor encimadel depósito de succión, las pérdidas asociadas a
la tubería de succión son de 0,75 m.c.a., y las de la tubería de descarga son de 5,5 m.c.a.
A.-) ¿Determinar si el arreglo descrito es capaz de impulsar agua hasta 60 metros de altura, si se
considera un rendimiento de 80%?
B.-) ¿Qué valor de NPSHrequerido debe tener la bomba?
C.-) ¿Cuál debe ser la presión leída en un manómetro colocado en la descarga de la bomba?
Solución:
Procederemos a diagramar la red de distribución de la instalación de bombeo de la siguiente
manera.
Una vez realizado el diagrama procedemos a sacar los datos.
Datos:
nt = 80 % = 0.80
g = 9.81
𝑚𝑡𝑠
𝑠2
Ƴ = 1000
𝐾𝑔𝑓
𝑚3
T = 80 °C
PACCIONAMENTO = 12 HP
Ø1 = 2.5 pulga mts 2.5 pulg x
1 𝑚𝑡𝑠
39.37 𝑝𝑢𝑙𝑔
Ø1 = 0.063 mts
Ø2 = 2 pulga mts 2 pulgx
1 𝑚𝑡𝑠
39.37 𝑝𝑢𝑙𝑔
Ø2 = 0.050 mts
HSS = Z1 = 4.5 mts y HSD = Z2 = 60 mts
HFS = 0.75 m.c.a y HFD = 5.5 m.c.a
Altitud = 1200 mts
Q = 720
𝑙𝑡𝑠
𝑚𝑖𝑛
a
𝑚𝑡𝑠3
𝑠𝑒𝑔
720
𝑙𝑡𝑠
𝑚𝑖𝑛
x
1𝑚𝑡𝑠3
60000
𝑙𝑡𝑠
𝑚𝑖𝑛
= Q = 0.012
𝑚𝑡𝑠3
𝑠𝑒𝑔
A.-) ¿Determinar si el arreglo descrito es capaz de impulsar agua hasta 60 metros de altura, si se
considera un rendimiento de 80%?
Antesde iniciarloscálculosdebohacerme lasiguiente pregunta.
¿Qué alturadebe dar la bomba?
Para elloaplicaremoslasiguienteecuación.
PUTIL =
𝑸 .𝑯 .Ƴ
𝟕𝟔 𝒏𝒕
enHP En este caso no aplicaremos nt

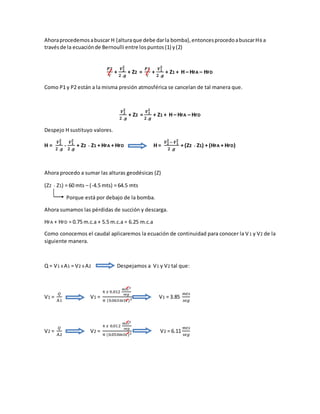

Ahoraprocedemosabuscar H (alturaque debe darla bomba),entoncesprocedoabuscarHB a
travésde la ecuaciónde Bernoulli entre los puntos(1) y(2)
𝑷𝟐
Ƴ
+
𝑽 𝟐
𝟐
𝟐 .𝒈
+ Z2 =
𝑷𝟏
Ƴ
+
𝑽 𝟏
𝟐
𝟐 .𝒈
+ Z1 + H – HFA – HFD
Como P1 y P2 están a la misma presión atmosférica se cancelan de tal manera que.
𝑽 𝟐
𝟐
𝟐 .𝒈
+ Z2 =
𝑽 𝟏
𝟐
𝟐 .𝒈
+ Z1 + H – HFA – HFD
Despejo H sustituyo valores.
H =
𝑽 𝟐
𝟐
𝟐 .𝒈
-
𝑽 𝟏
𝟐
𝟐 .𝒈
+ Z2 - Z1 + HFA + HFD H =
𝑽 𝟐
𝟐
− 𝑽 𝟏
𝟐
𝟐 .𝒈
+ (Z2 - Z1) + (HFA + HFD)
Ahora procedo a sumar las alturas geodésicas (Z)
(Z2 - Z1) = 60 mts – (-4.5 mts) = 64.5 mts
Porque está por debajo de la bomba.
Ahora sumamos las pérdidas de succión y descarga.
HFA + HFD = 0.75 m.c.a + 5.5 m.c.a = 6.25 m.c.a
Como conocemos el caudal aplicaremos la ecuación de continuidad para conocer la V1 y V2 de la
siguiente manera.
Q = V1 X A1 = V2 X A2 Despejamos a V1 y V2 tal que:
V1 =
𝑄
A1
V1 =
4 𝑥 0.012
𝑚𝑡𝑠3
𝑠𝑒𝑔
π (0.063mts )2 V1 = 3.85
𝑚𝑡𝑠
𝑠𝑒𝑔
V2 =
𝑄
A2
V2 =
4 𝑥 0.012
𝑚𝑡𝑠3
𝑠𝑒𝑔
π (0.050mts )2 V2 = 6.11
𝑚𝑡𝑠
𝑠𝑒𝑔

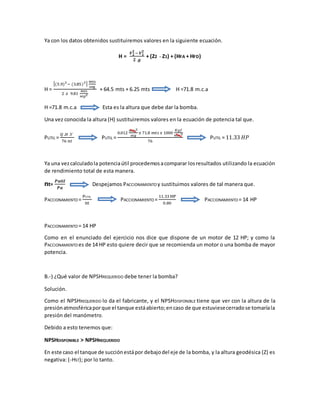

Ya con los datos obtenidos sustituiremos valores en la siguiente ecuación.
H =
𝑽 𝟐
𝟐
− 𝑽 𝟏
𝟐
𝟐 .𝒈
+ (Z2 - Z1) + (HFA + HFD)
H =
[(5.9)2
− (3.85)2]
mts
seg
2 𝑥 9.81
𝑚𝑡𝑠
𝑠𝑒𝑔2
+ 64.5 mts + 6.25 mts H =71.8 m.c.a
H =71.8 m.c.a Esta es la altura que debe dar la bomba.
Una vez conocida la altura (H) sustituiremos valores en la ecuación de potencia tal que.
PUTIL =
𝑄 .𝐻 .Ƴ
76 𝑛𝑡
PUTIL =
0.012
𝑚𝑡𝑠3
𝑠𝑒𝑔
𝑥 71.8 𝑚𝑡𝑠 𝑥 1000
𝐾𝑔𝑓
𝑚𝑡𝑠3
76
PUTIL = 11.33 𝐻𝑃
Ya una vezcalculadola potenciaútil procedemosacomparar losresultados utilizando la ecuación
de rendimiento total de esta manera.
nt=
𝑷𝒖𝒕𝒊𝒍
𝑷𝒂
Despejamos PACCIONAMIENTO y sustituimos valores de tal manera que.
PACCIONAMIENTO =
PUTIL
nt
PACCIONAMIENTO =
11.33 HP
0.80
PACCIONAMIENTO = 14 HP
PACCIONAMIENTO = 14 HP
Como en el enunciado del ejercicio nos dice que dispone de un motor de 12 HP; y como la
PACCIONAMIENTO es de 14 HP esto quiere decir que se recomienda un motor o una bomba de mayor
potencia.
B.-) ¿Qué valor de NPSHREQUERIDO debe tener la bomba?
Solución.
Como el NPSHREQUERIDO lo da el fabricante, y el NPSHDISPONIBLE tiene que ver con la altura de la
presiónatmosféricaporque el tanque estáabierto;encaso de que estuviesecerradose tomaríala
presión del manómetro.
Debido a esto tenemos que:
NPSHDISPONIBLE > NPSHREQUERIDO
En este caso el tanque de succiónestápor debajodel eje de la bomba, y la altura geodésica (Z) es
negativa: (-HST); por lo tanto.
NPSHDISP= HB – HSS – HVAP – HFA
Buscamos en la tabla N° 22 el valor de HB; la presión atmosférica a 1200 m.c.a
HB = 8.892 m.c.a
Luegobuscamosenla tablaN° 22 el valor de HVAP; la tensiónde vapora temperaturadel liquidode
80 °C
HVAP = 4.800 m.c.a

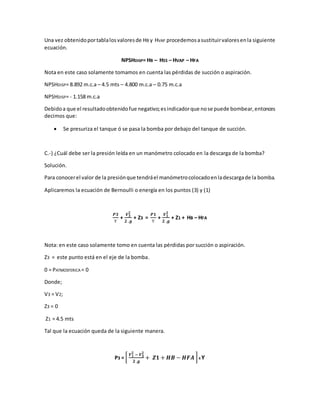

Una vez obtenidoportablalosvaloresde HB y HVAP procedemosasustituirvaloresenla siguiente
ecuación.
NPSHDISP= HB – HSS – HVAP – HFA
Nota en este caso solamente tomamos en cuenta las pérdidas de succión o aspiración.
NPSHDISP= 8.892 m.c.a – 4.5 mts – 4.800 m.c.a – 0.75 m.c.a
NPSHDISP= - 1.158 m.c.a
Debidoa que el resultadoobtenidofue negativo;esindicadorque nose puede bombear,entonces
decimos que:
 Se presuriza el tanque ó se pasa la bomba por debajo del tanque de succión.
C.-) ¿Cuál debe ser la presión leída en un manómetro colocado en la descarga de la bomba?
Solución.
Para conocerel valor de la presiónque tendráel manómetrocolocadoenladescargade la bomba.
Aplicaremos la ecuación de Bernoulli o energía en los puntos (3) y (1)
𝑷𝟑
Ƴ
+
𝑽 𝟑
𝟐
𝟐 .𝒈
+ Z3 =
𝑷𝟏
Ƴ
+
𝑽 𝟏
𝟐
𝟐 .𝒈
+ Z1 + HB – HFA
Nota: en este caso solamente tomo en cuenta las pérdidas por succión o aspiración.
Z3 = este punto está en el eje de la bomba.
0 = PATMOSFERICA = 0
Donde;
V3 = V2;
Z3 = 0
Z1 = 4.5 mts
Tal que la ecuación queda de la siguiente manera.
P3 = [
𝑽 𝟏
𝟐
− 𝑽 𝟑
𝟐
𝟐 .𝒈
+ 𝒁𝟏 + 𝑯𝑩 − 𝑯𝑭𝑨 ] X Ƴ
Sustituyendo valores tenemos que.
P3 = [
(3.85
𝑚𝑡𝑠
𝑠𝑒𝑔
)2 – (5.9
𝑚𝑡𝑠
𝑠𝑒𝑔
)2
2∗ 9.81
𝑚𝑡𝑠
𝑠𝑒𝑔2
+ (−4.5 𝑚𝑡𝑠)+ 71.8 𝑚. 𝑐. 𝑎 − 0.75 𝑚. 𝑐. 𝑎 ] X 1000
𝐾𝑔𝑓
𝑚𝑡𝑠3
P3 = 65.53 mts x 1000
𝐾𝑔𝑓
𝑚𝑡𝑠3
P3 = 65531.26
𝐾𝑔𝑓
𝑚𝑡𝑠2

Más contenido relacionado

La actualidad más candente (19)

Problemasccompresores
ProblemasccompresoresProblemasccompresores
Problemasccompresores

Calculos de fuerza de los cilindros neumticos
Calculos de fuerza de los cilindros neumticosCalculos de fuerza de los cilindros neumticos
Calculos de fuerza de los cilindros neumticos

Cálculo de cañerias
Cálculo de cañeriasCálculo de cañerias
Cálculo de cañerias

Ecuación general de la energía 12.6
Ecuación general de la energía 12.6Ecuación general de la energía 12.6
Ecuación general de la energía 12.6

cálculos caudal 12.6
cálculos caudal 12.6cálculos caudal 12.6
cálculos caudal 12.6

Cálculos hidráulicos 1
Cálculos hidráulicos 1Cálculos hidráulicos 1
Cálculos hidráulicos 1

Calculo instalacionesagua hs4
Calculo instalacionesagua hs4Calculo instalacionesagua hs4
Calculo instalacionesagua hs4

55961770 problemas-de-bombas
55961770 problemas-de-bombas55961770 problemas-de-bombas
55961770 problemas-de-bombas

Mecanica c2
Mecanica c2Mecanica c2
Mecanica c2

calculos
calculoscalculos
calculos

..Npsh....
..Npsh......Npsh....
..Npsh....

Perdida de carga
Perdida de cargaPerdida de carga
Perdida de carga

Repartidor de caudal
Repartidor de caudalRepartidor de caudal
Repartidor de caudal

Guia de ti no 5
Guia de ti no 5Guia de ti no 5
Guia de ti no 5

Asignacion 2
Asignacion 2Asignacion 2
Asignacion 2

Determinación de la presión en la boca de incendio equipada más cercana bies...
Determinación de la presión  en la boca de incendio equipada más cercana bies...Determinación de la presión  en la boca de incendio equipada más cercana bies...
Determinación de la presión en la boca de incendio equipada más cercana bies...

Guia clase
Guia claseGuia clase
Guia clase

Ejercicios
EjerciciosEjercicios
Ejercicios

Taller producción 2 intersemestral
Taller producción 2 intersemestralTaller producción 2 intersemestral
Taller producción 2 intersemestral


Similar a Mecánica Hidráulica

S17.s1 - Aplicaciones de Ingeniería (3).pptx
S17.s1 - Aplicaciones de Ingeniería (3).pptxS17.s1 - Aplicaciones de Ingeniería (3).pptx
S17.s1 - Aplicaciones de Ingeniería (3).pptx
RonaldRichardQuilich

Ejercicios propuestos diferenciacion e integracion o1
Ejercicios propuestos diferenciacion e integracion o1Ejercicios propuestos diferenciacion e integracion o1
Ejercicios propuestos diferenciacion e integracion o1
Mileacre


Similar a Mecánica Hidráulica (20)

Ejercicio 2 hidraulica
Ejercicio 2 hidraulicaEjercicio 2 hidraulica
Ejercicio 2 hidraulica

ejercicio de maquinas hidraulica
ejercicio de maquinas hidraulicaejercicio de maquinas hidraulica
ejercicio de maquinas hidraulica

Diseno hidraulico de_aliviaderos2
Diseno hidraulico de_aliviaderos2Diseno hidraulico de_aliviaderos2
Diseno hidraulico de_aliviaderos2

S17.s1 - Aplicaciones de Ingeniería (3).pptx
S17.s1 - Aplicaciones de Ingeniería (3).pptxS17.s1 - Aplicaciones de Ingeniería (3).pptx
S17.s1 - Aplicaciones de Ingeniería (3).pptx

Ensayos de cavitacion en la bomba 100 200
Ensayos de cavitacion en la bomba 100 200Ensayos de cavitacion en la bomba 100 200
Ensayos de cavitacion en la bomba 100 200

Problemas de B.C. (2).pptx
Problemas de B.C. (2).pptxProblemas de B.C. (2).pptx
Problemas de B.C. (2).pptx

EJERCICIOS_ALTURA_DE_CARGA_.pdf
EJERCICIOS_ALTURA_DE_CARGA_.pdfEJERCICIOS_ALTURA_DE_CARGA_.pdf
EJERCICIOS_ALTURA_DE_CARGA_.pdf

44500124 guia-ejercicios-resueltos-hidrodinamica-caudal-y-bernoulli
44500124 guia-ejercicios-resueltos-hidrodinamica-caudal-y-bernoulli44500124 guia-ejercicios-resueltos-hidrodinamica-caudal-y-bernoulli
44500124 guia-ejercicios-resueltos-hidrodinamica-caudal-y-bernoulli

Ejercicios sobre basico de hidrodinamica bernoulli-continuidad -torricheli
Ejercicios sobre basico de hidrodinamica bernoulli-continuidad -torricheliEjercicios sobre basico de hidrodinamica bernoulli-continuidad -torricheli
Ejercicios sobre basico de hidrodinamica bernoulli-continuidad -torricheli

Planteamiento De perdidas Por Hanzel Williams
Planteamiento De perdidas Por  Hanzel WilliamsPlanteamiento De perdidas Por  Hanzel Williams
Planteamiento De perdidas Por Hanzel Williams

Ejercicio de Flujo en Tuberías (Examen Final, Noviembre 2017)
Ejercicio de Flujo en Tuberías (Examen Final, Noviembre 2017)Ejercicio de Flujo en Tuberías (Examen Final, Noviembre 2017)
Ejercicio de Flujo en Tuberías (Examen Final, Noviembre 2017)

Resumen 1ra ley termodinamica y ejercicios (1).pptx
Resumen 1ra ley termodinamica y ejercicios (1).pptxResumen 1ra ley termodinamica y ejercicios (1).pptx
Resumen 1ra ley termodinamica y ejercicios (1).pptx

Ejercicios propuestos diferenciacion e integracion o1
Ejercicios propuestos diferenciacion e integracion o1Ejercicios propuestos diferenciacion e integracion o1
Ejercicios propuestos diferenciacion e integracion o1

Memoria de cálculo de un canal (Es 10 mts.)
Memoria de cálculo de un canal (Es 10 mts.)Memoria de cálculo de un canal (Es 10 mts.)
Memoria de cálculo de un canal (Es 10 mts.)

Guía 6 ecuación general de energía
Guía 6  ecuación general de energíaGuía 6  ecuación general de energía
Guía 6 ecuación general de energía

Instalacion de edificaciones final
Instalacion de edificaciones  finalInstalacion de edificaciones  final
Instalacion de edificaciones final

Diseño presa derivadora
Diseño presa derivadoraDiseño presa derivadora
Diseño presa derivadora

Cálculo y selección de la bomba de sello mecánico
Cálculo y selección de la bomba de sello mecánicoCálculo y selección de la bomba de sello mecánico
Cálculo y selección de la bomba de sello mecánico

Ejercicios de mec. fluidos
Ejercicios de mec. fluidosEjercicios de mec. fluidos
Ejercicios de mec. fluidos

Bernulli
BernulliBernulli
Bernulli


Más de Luis Alberto Serrano Loyo

Más de Luis Alberto Serrano Loyo (13)

Examen analisis numerico
Examen analisis numericoExamen analisis numerico
Examen analisis numerico

Examen II
Examen IIExamen II
Examen II

Analisis numerico
Analisis numericoAnalisis numerico
Analisis numerico

Ejercicio bomba centrifuga
Ejercicio bomba centrifugaEjercicio bomba centrifuga
Ejercicio bomba centrifuga

Ejercicio bomba centrifuga
Ejercicio bomba centrifugaEjercicio bomba centrifuga
Ejercicio bomba centrifuga

Presentacion analisis numerico
Presentacion analisis numericoPresentacion analisis numerico
Presentacion analisis numerico

Asignacion
AsignacionAsignacion
Asignacion

Ejercicios de Relaciones Binarias
Ejercicios de Relaciones BinariasEjercicios de Relaciones Binarias
Ejercicios de Relaciones Binarias

Teoría de conjuntos
Teoría de conjuntosTeoría de conjuntos
Teoría de conjuntos

Ejercicios propuestos método eliminación gaussiana luis serrano loyo
Ejercicios propuestos método eliminación gaussiana luis serrano loyoEjercicios propuestos método eliminación gaussiana luis serrano loyo
Ejercicios propuestos método eliminación gaussiana luis serrano loyo

Proposiciones lógicas luis serrano
Proposiciones lógicas luis serranoProposiciones lógicas luis serrano
Proposiciones lógicas luis serrano

Solucion a la primera asignacion de algebra lineal
Solucion a la primera asignacion de algebra linealSolucion a la primera asignacion de algebra lineal
Solucion a la primera asignacion de algebra lineal

Asignación Luis Serrano
Asignación Luis SerranoAsignación Luis Serrano
Asignación Luis Serrano


Último

PETROLEO triptico para estudiantes de educacion
PETROLEO triptico para estudiantes de educacionPETROLEO triptico para estudiantes de educacion
PETROLEO triptico para estudiantes de educacion
ctrlc3

699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt
699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt
699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt
eduardosanchezyauri1

matematicas en la ingenieria de la construccion
matematicas en la ingenieria de la construccionmatematicas en la ingenieria de la construccion
matematicas en la ingenieria de la construccion
alberto891871

NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL
NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOLNORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL
NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL
Pol Peña Quispe


Último (20)

14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf

PETROLEO triptico para estudiantes de educacion
PETROLEO triptico para estudiantes de educacionPETROLEO triptico para estudiantes de educacion
PETROLEO triptico para estudiantes de educacion

monografia sobre puentes 1234456785432o5
monografia sobre puentes 1234456785432o5monografia sobre puentes 1234456785432o5
monografia sobre puentes 1234456785432o5

LA SEÑALES ANALOGICAS Y LAS SEÑALES DIGITALES
LA SEÑALES ANALOGICAS Y LAS SEÑALES DIGITALESLA SEÑALES ANALOGICAS Y LAS SEÑALES DIGITALES
LA SEÑALES ANALOGICAS Y LAS SEÑALES DIGITALES

Procesos de Manufactura 1_Introducción a la ciencia de los materiales.pptx
Procesos de Manufactura 1_Introducción a la ciencia de los materiales.pptxProcesos de Manufactura 1_Introducción a la ciencia de los materiales.pptx
Procesos de Manufactura 1_Introducción a la ciencia de los materiales.pptx

Vehiculo para niños con paralisis cerebral
Vehiculo para niños con paralisis cerebralVehiculo para niños con paralisis cerebral
Vehiculo para niños con paralisis cerebral

Tasaciones Ñuñoa - La Reina - Las Condes
Tasaciones Ñuñoa - La Reina - Las CondesTasaciones Ñuñoa - La Reina - Las Condes
Tasaciones Ñuñoa - La Reina - Las Condes

4.Clase-DIAGRAMAS DE FLUJO DFD Programacion.pptx
4.Clase-DIAGRAMAS DE FLUJO DFD  Programacion.pptx4.Clase-DIAGRAMAS DE FLUJO DFD  Programacion.pptx
4.Clase-DIAGRAMAS DE FLUJO DFD Programacion.pptx

PERMEABILIDAD-DE-LOS-SUELOS-OKOK-ppt.ppt
PERMEABILIDAD-DE-LOS-SUELOS-OKOK-ppt.pptPERMEABILIDAD-DE-LOS-SUELOS-OKOK-ppt.ppt
PERMEABILIDAD-DE-LOS-SUELOS-OKOK-ppt.ppt

Efecto. Fotovoltaico y paneles.pdf
Efecto.     Fotovoltaico  y  paneles.pdfEfecto.     Fotovoltaico  y  paneles.pdf
Efecto. Fotovoltaico y paneles.pdf

699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt
699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt
699423025-ANALISIS-DE-TRABAJO-SEGURO-ATS-PPT.ppt

UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.

Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de IloPlan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo

&PLC Ladder.pdf automatización industrial
&PLC Ladder.pdf automatización industrial&PLC Ladder.pdf automatización industrial
&PLC Ladder.pdf automatización industrial

matematicas en la ingenieria de la construccion
matematicas en la ingenieria de la construccionmatematicas en la ingenieria de la construccion
matematicas en la ingenieria de la construccion

habilidad para el manejo de estación total.pdf
habilidad para el manejo de estación total.pdfhabilidad para el manejo de estación total.pdf
habilidad para el manejo de estación total.pdf

NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL
NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOLNORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL
NORMATIVA AMERICANA ASME B30.5-2021 ESPAÑOL

problemas consolidación Mecánica de suelos
problemas consolidación Mecánica de suelosproblemas consolidación Mecánica de suelos
problemas consolidación Mecánica de suelos

Diagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdfDiagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdf

Instalación de GLPI en Debian Linux paso a paso
Instalación de GLPI en Debian Linux paso a pasoInstalación de GLPI en Debian Linux paso a paso
Instalación de GLPI en Debian Linux paso a paso


Mecánica Hidráulica

  • 1. UNIVERSIDADFERMIN TORO VICE– RECTORADOACADEMICO FACULTAD DE INGENIERIA MECANICA HIDRÁULICA Autor:Luis Serrano Docente:Ing.Daniel Duque Asignatura:MecánicaEstática
  • 2. UNIDAD II Problemas sobre bombas 1.- Un sistema de bombeo ubicado a 80.000 centímetros de altitud dispone de una bomba centrifuga que debe entrar agua a 55 ºC de un depósito cerrado y enviarla a un tanque abierto cuyo nivel se encuentraa3.000 centímetrossobre el eje de la bomba, las pérdidas asociadas a las tuberíasde aspiraciónes de 120 centímetros y descarga de 3,0 metros, si el NPSH de la bomba es de 500 centímetros y el caudal manejado es de 0,02 metros cúbicos por segundo. PARTE A: ¿A qué altura se debe mantener el nivel del depósito de succión para la operación correcta del sistema? PARTE B ¿Qué potenciade accionamientose necesitapara que el sistema descrito, si el rendimiento total es de 85 %? Solución. PARTE A: ¿A qué altura se debe mantener el nivel del depósito de succión para la operación correcta del sistema? Haremos unas conversiones necesarias para resolver el ejercicio. 3000 cm a mts 3000 cm x 1 𝑚𝑡𝑠 100 𝑐𝑚 = 30 mts 120 cm a mts 120 cm x 1 𝑚𝑡𝑠 100 𝑐𝑚 = 1.2 mts 500 cm a mts 500 cm x 1 𝑚𝑡𝑠 100 𝑐𝑚 = 5 mts Luego de haber realizado las respectivas transformaciones aplicaremos la siguiente formula NPSH= HB ± HST – HVAP – HFA Donde: NPSH= Altura Neta Positiva en la Aspiración HB= Presión atmosférica según la altura sobre el nivel del mar (tabla N° 22). HST= A qué altura debe mantener el nivel del depósito de succión para que la operación sea correcta.
  • 3. HVAP= Tensión de vapor del agua (fluido) según la temperatura (tabla N°22). HFA= Perdidas por fricción de las tuberías de aspiración o succión en m.c.a. Como se trata de un deposito cerrado decimos que HB= HVAP Ahoraprocedemosabuscar el valor de HVAP a una temperatura de 55°C; en la tabla N°22 tal que. HB= HVAP= 1.600 m.c.a Otro dato es el siguiente. NPSHBOMBA= 5 m.c.a NPSHDISP > NPSHREQ Suponiendo que el depósito otanque cerrado de succiónestá por debajo del eje de la bomba HSS.
  • 4. Aplicamos la ecuación NPSH= HB – HST – HVAP – HFA Como nuestra incógnita es HST procedemos a despejarla de la ecuación tal que. HST = – NPSH + HB – HVAP – HFA Sustituyendo valores tenemos que. HST = - 5 mts + 1.600 m.c.a – 1.600 m.c.a – 1.2 mts HST = - 6.2 mts Nota: el resultado no debe ser negativo, así no funciona, este resultado hace suponer que el depósito o tanque de succión está por encima del eje de la bomba. Ahora aplico la ecuación pero esta vez suponiendo que el depósito o tanque cerrado de succión está por encima del eje de la bomba tal que. Aplicamos la ecuación NPSH= HB + HST – HVAP – HFA ; despejando HST tenemos que. HST = NPSH - HB + HVAP + HFA Sustituyendo valores tenemos que. HST = 5 mts - 1.600 m.c.a + 1.600 m.c.a + 1.2 mts HST = 6.2 mts Por lotantos el valorde la alturaque mantiene el niveldel depósitode succiónparaunaoperación correcta debe ser. HST = 6.2 mts Nota: La altura que debe mantener el nivel del depósito de succión para que la operación sea correcta no debe ser mayor a 10 mts
  • 5. Solución. PARTE B ¿Qué potencia de accionamiento se necesitapara que el sistemadescrito,si el rendimiento total es de 85 %? Para conocer la potencia de accionamientos para un determinado porcentaje de rendimiento aplicaremos la siguiente formula. PACCIONAMIENTO = 𝑸.𝑯.𝑷.𝑮 𝒏𝒕 me da el resultado expresado en watts (vatios) PACCIONAMIENTO = 𝑸.𝑯.Ƴ 𝟕𝟔 𝒏𝒕 me da el resultado expresado en Hp En este caso tenemos un tanque cerrado para la succión y uno abierto para la descarga donde; HSS = Z1 y HSD = Z2 PATM = P2 y HV o HB = P1
  • 6. Procedemos a buscar en la tabla N°22 la presión atmosférica a 800 mts tal que. PATM= 9.342 m.c.a Ahora aplicamos la ley de Bernoulli, tomando en cuenta las perdidas. Si se supone que V1 = 0 y V2=0 Tenemos que. 𝑷𝟐 Ƴ + 𝑽 𝟐 𝟐 𝟐 .𝒈 + Z2 = 𝑷𝟏 Ƴ + 𝑽 𝟏 𝟐 𝟐 .𝒈 + Z1 + H – HFA – HFD Por dato del enunciado tenemos que. Z1 = 6.2 mts Z2 = 30 mts nt = 85 % nt = 0.85 P1 = HV o HB = 1.600 m.c.a P2 = PATM = 9.342 m.c.a HFA = 1.2 mts HFD = 3 mts Por lo tanto procedo a buscar H con la ecuación anterior. 𝑷𝟐 Ƴ + Z2 = 𝑷𝟏 Ƴ + Z1 + H – HFA – HFD
  • 7. Ahora se despeja H y sustituimos valores H = 𝑃2 Ƴ + Z2 - 𝑃1 Ƴ - Z1 + HFA + HFD H = 𝑃2 Ƴ - 𝑃1 Ƴ + Z2 - Z1 + HFA + HFD H = 9.342 m.c.a – 1.600 m.c.a + 30 mts – 6.2 mts + 1.2 mts + 3 mts H = 35.7 m.c.a Ahora con H procedo a buscar la potencia de accionamiento mediante la ecuación. PACCIONAMIENTO = 𝑸.𝑯.𝑷.𝑮 𝒏𝒕 Sustituyendo valores tenemos que. PACCIONAMIENTO = 0.02 𝑚3 𝑠𝑒𝑔 x 35.7 mts x 1000 𝐾𝑔𝑓 𝑚3 x 9.81 𝑚 𝑠𝑒𝑔2 0.85 PACCIONAMIENTO = 8240.4 watts
  • 8. Problemas sobre Curvas Características 2.- Considere una bomba centrifuga cuyas curvas características se muestran: Con esta bomba se propone impulsar agua a 70 ºC, a razón de 45 L/s, haciendo girar su impulsor a 1.800 rpm. La instalación estará ubicada a 1.200 metros sobre el nivel del mar y con relación al depósito de succión, la bomba está a 6 metros por encima, las pérdidas estimadas en la succión son de 0,8 m.c.a. ¿En estas condiciones operará correctamente la bomba? ¿Qué potencia consumirá? Solución. Datos: T = 70 °C Ƴ = 1000 𝐾𝑔𝑓 𝑚3 Q = 45 𝑙𝑡𝑠 𝑠 45 𝑙𝑡𝑠 𝑠𝑒𝑔 x 1𝑚3 1000 𝑙𝑡𝑠 Q = 0.045 𝑚3 𝑠𝑒𝑔 ω = 1800 RPM H = 1200 m.c.a Hss = 6 mts HFASP = 0.8 m.c.a Ahora buscamos el valor de HB en la tabla N°22 (presión atmosférica según la altura tal que.
  • 9. HB = 8.892 m.c.a HB = PATM Ahora procedemos a buscar la tensión de vapor HVAP en la tabla N° 22 HVAP = 3.160 m.c.a Ahora procedemos a calcular los NPSHDISP Ya que enel ejercicioplanteado nos dice que el tanque de succión está por encima de la bomba, tenemos: NPSHDISP= HB – HST – HVAP – HFA
  • 10. Sustituyendo valores tenemos que. NPSHDISP= 8.892 mts – 6 mts – 3.160 mts – 0.8 mts NPSHDISP= - 1.068 mts Nota: Debido a que el NPSHDISP tiene un valor negativo, esto es un indicador que la bomba no funcionara correctamente bajo esas condiciones, es decir; No se cumple NPSHDISP > NPSHREQ Debido a lo anteriormente calculado, procedo a tomar la decisión de buscar el Hss (porque es la única que puedo modificar) Entonces supongo que el NPSHDISP= 4mts Aplicando nuevamente la formula tenemos que. NPSHDISP= HB – HSS – HVAP – HFA Despejando HSStenemosque. HSS = (8.892 – 4 – 3.160 – 0.8) mts HSS = 0.932 mts Por lotanto la bombadeberíaestara la altura de 0.932 mtspor encimadel tanque de succióno colocar el tanque de succiónpor encimade labomba. Ahoraprocedoa calcularla potenciaque consumirá Datos: Ƴ= 1000 𝐾𝑔𝑓 𝑚𝑡𝑠3 Q = 0.045 𝑚𝑡𝑠3 𝑠𝑒𝑔 aplicandolaformula; PACCIONAMIENTO = 𝑸. 𝑯. Ƴ 𝟕𝟔𝒏𝒕 H =? 77 mts aprox nt =? 75% o 0.75
  • 11. Para buscar losvalores de H y nt lo haremosmediante lacurvacaracterística de ciertabomba centrifuga. Ya conociendo el valor de: H = 77 mts y nt = 75 % o 0.75 Ahora sustituiremos valores en la formula de la siguiente manera. PACCIONAMIENTO = 𝟎.𝟎𝟒𝟓 𝒎𝒕𝒔 𝟑 𝒔𝒆𝒈 . 𝟕𝟕 𝒎𝒕𝒔. 𝟏𝟎𝟎𝟎 𝑲𝒈𝒇 𝒎𝒕𝒔 𝟑 𝟕𝟔.𝟎.𝟕𝟓 PACCIONAMIENTO = 60.7 HP
  • 12. Problemas sobre bombas 3.- Una instalaciónde bombeo, ubicada a 1.200 metros sobre el nivel del mar, se dispone de una bombaaccionada porun motor de 12 Hp. Se ese impulsar720 L/min.,succionandode undepósito abierto a la atmosfera, agua a una temperatura a 80 ºC. La tubería de succión es de 2 ½´´mientras que la de descarga es de 2´´. El eje de labomba estáa 4,5 metrospor encimadel depósito de succión, las pérdidas asociadas a la tubería de succión son de 0,75 m.c.a., y las de la tubería de descarga son de 5,5 m.c.a. A.-) ¿Determinar si el arreglo descrito es capaz de impulsar agua hasta 60 metros de altura, si se considera un rendimiento de 80%? B.-) ¿Qué valor de NPSHrequerido debe tener la bomba? C.-) ¿Cuál debe ser la presión leída en un manómetro colocado en la descarga de la bomba? Solución: Procederemos a diagramar la red de distribución de la instalación de bombeo de la siguiente manera.
  • 13. Una vez realizado el diagrama procedemos a sacar los datos. Datos: nt = 80 % = 0.80 g = 9.81 𝑚𝑡𝑠 𝑠2 Ƴ = 1000 𝐾𝑔𝑓 𝑚3 T = 80 °C PACCIONAMENTO = 12 HP Ø1 = 2.5 pulga mts 2.5 pulg x 1 𝑚𝑡𝑠 39.37 𝑝𝑢𝑙𝑔 Ø1 = 0.063 mts Ø2 = 2 pulga mts 2 pulgx 1 𝑚𝑡𝑠 39.37 𝑝𝑢𝑙𝑔 Ø2 = 0.050 mts HSS = Z1 = 4.5 mts y HSD = Z2 = 60 mts HFS = 0.75 m.c.a y HFD = 5.5 m.c.a Altitud = 1200 mts Q = 720 𝑙𝑡𝑠 𝑚𝑖𝑛 a 𝑚𝑡𝑠3 𝑠𝑒𝑔 720 𝑙𝑡𝑠 𝑚𝑖𝑛 x 1𝑚𝑡𝑠3 60000 𝑙𝑡𝑠 𝑚𝑖𝑛 = Q = 0.012 𝑚𝑡𝑠3 𝑠𝑒𝑔 A.-) ¿Determinar si el arreglo descrito es capaz de impulsar agua hasta 60 metros de altura, si se considera un rendimiento de 80%? Antesde iniciarloscálculosdebohacerme lasiguiente pregunta. ¿Qué alturadebe dar la bomba? Para elloaplicaremoslasiguienteecuación. PUTIL = 𝑸 .𝑯 .Ƴ 𝟕𝟔 𝒏𝒕 enHP En este caso no aplicaremos nt
  • 14. Ahoraprocedemosabuscar H (alturaque debe darla bomba),entoncesprocedoabuscarHB a travésde la ecuaciónde Bernoulli entre los puntos(1) y(2) 𝑷𝟐 Ƴ + 𝑽 𝟐 𝟐 𝟐 .𝒈 + Z2 = 𝑷𝟏 Ƴ + 𝑽 𝟏 𝟐 𝟐 .𝒈 + Z1 + H – HFA – HFD Como P1 y P2 están a la misma presión atmosférica se cancelan de tal manera que. 𝑽 𝟐 𝟐 𝟐 .𝒈 + Z2 = 𝑽 𝟏 𝟐 𝟐 .𝒈 + Z1 + H – HFA – HFD Despejo H sustituyo valores. H = 𝑽 𝟐 𝟐 𝟐 .𝒈 - 𝑽 𝟏 𝟐 𝟐 .𝒈 + Z2 - Z1 + HFA + HFD H = 𝑽 𝟐 𝟐 − 𝑽 𝟏 𝟐 𝟐 .𝒈 + (Z2 - Z1) + (HFA + HFD) Ahora procedo a sumar las alturas geodésicas (Z) (Z2 - Z1) = 60 mts – (-4.5 mts) = 64.5 mts Porque está por debajo de la bomba. Ahora sumamos las pérdidas de succión y descarga. HFA + HFD = 0.75 m.c.a + 5.5 m.c.a = 6.25 m.c.a Como conocemos el caudal aplicaremos la ecuación de continuidad para conocer la V1 y V2 de la siguiente manera. Q = V1 X A1 = V2 X A2 Despejamos a V1 y V2 tal que: V1 = 𝑄 A1 V1 = 4 𝑥 0.012 𝑚𝑡𝑠3 𝑠𝑒𝑔 π (0.063mts )2 V1 = 3.85 𝑚𝑡𝑠 𝑠𝑒𝑔 V2 = 𝑄 A2 V2 = 4 𝑥 0.012 𝑚𝑡𝑠3 𝑠𝑒𝑔 π (0.050mts )2 V2 = 6.11 𝑚𝑡𝑠 𝑠𝑒𝑔
  • 15. Ya con los datos obtenidos sustituiremos valores en la siguiente ecuación. H = 𝑽 𝟐 𝟐 − 𝑽 𝟏 𝟐 𝟐 .𝒈 + (Z2 - Z1) + (HFA + HFD) H = [(5.9)2 − (3.85)2] mts seg 2 𝑥 9.81 𝑚𝑡𝑠 𝑠𝑒𝑔2 + 64.5 mts + 6.25 mts H =71.8 m.c.a H =71.8 m.c.a Esta es la altura que debe dar la bomba. Una vez conocida la altura (H) sustituiremos valores en la ecuación de potencia tal que. PUTIL = 𝑄 .𝐻 .Ƴ 76 𝑛𝑡 PUTIL = 0.012 𝑚𝑡𝑠3 𝑠𝑒𝑔 𝑥 71.8 𝑚𝑡𝑠 𝑥 1000 𝐾𝑔𝑓 𝑚𝑡𝑠3 76 PUTIL = 11.33 𝐻𝑃 Ya una vezcalculadola potenciaútil procedemosacomparar losresultados utilizando la ecuación de rendimiento total de esta manera. nt= 𝑷𝒖𝒕𝒊𝒍 𝑷𝒂 Despejamos PACCIONAMIENTO y sustituimos valores de tal manera que. PACCIONAMIENTO = PUTIL nt PACCIONAMIENTO = 11.33 HP 0.80 PACCIONAMIENTO = 14 HP PACCIONAMIENTO = 14 HP Como en el enunciado del ejercicio nos dice que dispone de un motor de 12 HP; y como la PACCIONAMIENTO es de 14 HP esto quiere decir que se recomienda un motor o una bomba de mayor potencia. B.-) ¿Qué valor de NPSHREQUERIDO debe tener la bomba? Solución. Como el NPSHREQUERIDO lo da el fabricante, y el NPSHDISPONIBLE tiene que ver con la altura de la presiónatmosféricaporque el tanque estáabierto;encaso de que estuviesecerradose tomaríala presión del manómetro. Debido a esto tenemos que: NPSHDISPONIBLE > NPSHREQUERIDO En este caso el tanque de succiónestápor debajodel eje de la bomba, y la altura geodésica (Z) es negativa: (-HST); por lo tanto.
  • 16. NPSHDISP= HB – HSS – HVAP – HFA Buscamos en la tabla N° 22 el valor de HB; la presión atmosférica a 1200 m.c.a HB = 8.892 m.c.a Luegobuscamosenla tablaN° 22 el valor de HVAP; la tensiónde vapora temperaturadel liquidode 80 °C HVAP = 4.800 m.c.a
  • 17. Una vez obtenidoportablalosvaloresde HB y HVAP procedemosasustituirvaloresenla siguiente ecuación. NPSHDISP= HB – HSS – HVAP – HFA Nota en este caso solamente tomamos en cuenta las pérdidas de succión o aspiración. NPSHDISP= 8.892 m.c.a – 4.5 mts – 4.800 m.c.a – 0.75 m.c.a NPSHDISP= - 1.158 m.c.a Debidoa que el resultadoobtenidofue negativo;esindicadorque nose puede bombear,entonces decimos que:  Se presuriza el tanque ó se pasa la bomba por debajo del tanque de succión. C.-) ¿Cuál debe ser la presión leída en un manómetro colocado en la descarga de la bomba? Solución. Para conocerel valor de la presiónque tendráel manómetrocolocadoenladescargade la bomba. Aplicaremos la ecuación de Bernoulli o energía en los puntos (3) y (1) 𝑷𝟑 Ƴ + 𝑽 𝟑 𝟐 𝟐 .𝒈 + Z3 = 𝑷𝟏 Ƴ + 𝑽 𝟏 𝟐 𝟐 .𝒈 + Z1 + HB – HFA Nota: en este caso solamente tomo en cuenta las pérdidas por succión o aspiración. Z3 = este punto está en el eje de la bomba. 0 = PATMOSFERICA = 0 Donde; V3 = V2; Z3 = 0 Z1 = 4.5 mts Tal que la ecuación queda de la siguiente manera. P3 = [ 𝑽 𝟏 𝟐 − 𝑽 𝟑 𝟐 𝟐 .𝒈 + 𝒁𝟏 + 𝑯𝑩 − 𝑯𝑭𝑨 ] X Ƴ
  • 18. Sustituyendo valores tenemos que. P3 = [ (3.85 𝑚𝑡𝑠 𝑠𝑒𝑔 )2 – (5.9 𝑚𝑡𝑠 𝑠𝑒𝑔 )2 2∗ 9.81 𝑚𝑡𝑠 𝑠𝑒𝑔2 + (−4.5 𝑚𝑡𝑠)+ 71.8 𝑚. 𝑐. 𝑎 − 0.75 𝑚. 𝑐. 𝑎 ] X 1000 𝐾𝑔𝑓 𝑚𝑡𝑠3 P3 = 65.53 mts x 1000 𝐾𝑔𝑓 𝑚𝑡𝑠3 P3 = 65531.26 𝐾𝑔𝑓 𝑚𝑡𝑠2
