Este documento presenta la memoria descriptiva para el mejoramiento de la capacidad resolutiva de los servicios de salud del puesto de salud de nivel I-2 del centro poblado de Quiulacocha en Pasco, Perú. El proyecto consiste en la construcción de una nueva infraestructura de dos niveles con un área techada total de 639.45 m2 para reemplazar las instalaciones existentes que no cumplen con los estándares. El proyecto busca beneficiar a los 621 habitantes de la localidad mediante la mejora de los

1. CONSTRUCCION II
6
MEMORIA DESCRIPTIVA
“AÑO DE LA DIVERSIFICACION PRODUCTIVA Y DEL
FORTALECIMIENTO DE LA EDUCACION”
Facultad de ingeniería y arquitectura
Escuela de ingeniería civil
MEMORIA DESCRIPTIVA GENERAL
DOCENTE:
Ing. OMAR HIDALGO QUISPE
PRESENTADO POR:
PAUCAR HUAMALI NIQUEL
CUENCA ESPINOZA LESLY
VARGAS DELGADO KATYA
PASCO 2015

2. CONSTRUCCION II
7
MEMORIA DESCRIPTIVA

3. CONSTRUCCION II
8
MEMORIA DESCRIPTIVA
“MEJORAMIENTO DE LA CAPACIDAD RESOLUTIVA DE LOS SERVICIOS
DE SALUD DEL PUESTO DE SALUD DE NIVEL I-2 DEL CENTRO POBLADO
DE QUIULACOCHA, DISTRITO DE SIMON BOLIVAR – PASCO - PASCO"
MEMORIA DESCRIPTIVA GENERAL
CONTENIDO
1.0 GENERALIDADES 9
1.1 UBICACIÓN 9
1.2 ANTECEDENTES 9
1.3 UBICACIÓN GEOGRÁFICA Y POLÍTICA 10
1.4 POBLACIÓN DIRECTAMENTE BENEFICIARIA 11
2.0 CARACTERISTICAS DE LA ZONA 11
2.1 TOPOGRAFÍA 11
2.2 CLIMA 11
2.3 INFRAESTRUCTURA DE SERVICIOS 11
2.4 DESCRIPCIÓN DE LA PROYECTO 12
2.4.1 DISTRIBUCIÓN DE LOS AMBIENTES. 13
2.5 DESCRIPCIÓN DE LA PROPUESTA AMBIENTAL 14
2.5.1 AMBIENTAL 14
3.0 JUSTIFICACION DEL PROYECTO 16
3.1 SELECCIÓN DEL SISTEMA ESTRUCTURAL 16
3.2 CARACTERÍSTICAS DE ARQUITECTURA 17
3.3 CARACTERÍSTICAS ESTRUCTURALES 18
3.4 CARACTERÍSTICAS DE LAS INSTALACIONES ELÉCTRICAS Y DE COMUNICACIONES 19
DE LAS INSTALACIONES ELÉCTRICAS 19
3.5 CARACTERÍSTICAS DE LAS INSTALACIONES SANITARIAS 19

4. CONSTRUCCION II
9
MEMORIA DESCRIPTIVA
4.0 OBJETIVOS Y METAS DEL PROYECTO 20
4.1 OBJETIVOS 20
4.2 METAS 21

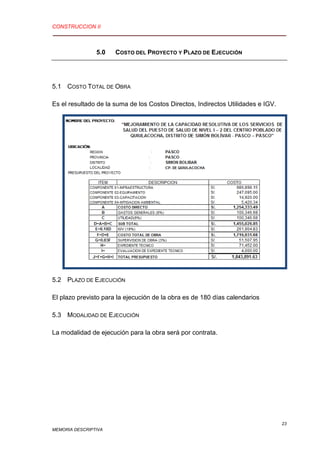

5.0 COSTO DEL PROYECTO Y PLAZO DE EJECUCIÓN 23
5.1 COSTO TOTAL DE OBRA 23
5.2 PLAZO DE EJECUCIÓN 23
5.3 MODALIDAD DE EJECUCIÓN 23
1.0 GENERALIDADES
1.1 UBICACIÓN
SE TRATA DE LA CONSTRUCCIÓN DEL PUESTO DE SALUD DE NIVEL I-2
DEL CENTRO POBLADO DE QUIULACOCHA, DISTRITO DE SIMON
BOLIVAR – PASCO - PASCO"
1.2 ANTECEDENTES
En la actualidad el puesto de salud de la localidad de Quiulacocha no cuenta con
ambientes adecuados para el desempeño de las Unidades Productivas de
Servicios: Salud Comunitaria y Ambiental y Consulta Externa, lo cual origina la
exposición de la población a riesgos y daños alejándolos de entornos y estilos de
vida saludable; así mismo dificulta la identificación de los problemas más
comunes de salud y de la población con discapacidad. Ya que actualmente el
puesto de salud se encuentra funcionando en infraestructura inadecuada que no
está acorde a la normatividad técnica del ministerio de salud
Para poder brindar la adecuada prestaciones servicios del puesto de Salud del
Centro Poblado de Quiulacocha. Se opta por la construcción de la nueva
infraestructura la cual se describe a continuación:

5. CONSTRUCCION II
10
MEMORIA DESCRIPTIVA
Primer piso: área de administración, SS.HH para el público, SS.HH. para
discapacitados, sala de espera, hall, informes, caja, consultorio de pediatría,
triaje, farmacia, tópico, consultorio de odontología, consultorio de medicina,
consultorio de gineco obstetricia.
Segundo piso: sala de reposo, sala de partos, vestuarios y SS.HH para médicos,
sala de preparación y dilatación, sala de usos múltiples, comedor y dormitorio
para médicos, laboratorios, sala de esterilización.
Cada una de ellas debidamente acondicionadas a sus propias características de
índole Tecnológica -Arquitectónica, Por otro lado, se han planteado en forma
ordenada y gradual, tanto los servicios de carácter general de la edificación así
como las complementarias e idóneas para cada una de las funciones genéricas
de diseño.
1.3 UBICACIÓN GEOGRÁFICA Y POLÍTICA
El Centro Poblado de Quiulacocha se encuentra ubicado en el distrito de
Simon Bolívar, Provincia Y Departamento de Pasco, sobre una altitud de
4258 m.s.n.m
Latitud
10°42’10’’
Longitud
76°17’28’’
El distrito de Corulla se extiende dentro de los siguientes límites:
Por el Norte : Con el San Antonino de Rancas
Por el Sur : Con Tinyahuarco
Con el Este : con Chaupimarca y Champamarca

6. CONSTRUCCION II
11
MEMORIA DESCRIPTIVA
Con el Oeste : Yurajhuanca
1.4 POBLACIÓN DIRECTAMENTE BENEFICIARIA
Con la ejecución del proyecto se estará beneficiando directamente a la población
del Centro Poblado de Quiulacocha con un número de 621 habitantes.
2.0 CARACTERISTICAS DE LA ZONA
2.1 TOPOGRAFÍA
El área en estudio presenta una topografía con mínimas pendientes, el tipo de
suelo es el limo-arcilloso
2.2 CLIMA
El clima del distrito es frío y seco, con fuertes lluvias definidas a partir del mes de
diciembre a marzo, y una época seca de abril a noviembre, en los que se
produce fuerte calor (brillo solar) de día, y frío seco y profundo de noche.
2.3 INFRAESTRUCTURA DE SERVICIOS
Vivienda
Las viviendas del distrito están techadas con calaminas y tejas, predominando los
dos primeros, son de doble caída debido a la existencia de abundante lluvia en el
primer trimestre del año. La mayoría de las viviendas son de construcción
antigua, existen pocas casas de construcción reciente.
Educación
La localidad de Quiulacocha cuenta con centros educativo que imparte educación
inicial, primaria y secundaria para ambos.
Salud

7. CONSTRUCCION II
12
MEMORIA DESCRIPTIVA
No cuenta con las características Limpieza pública.
La zona no cuenta con un adecuado servicio de limpieza pública, los desechos
sólidos son abandonados en botaderos que no tienen ningún tratamiento y
posteriormente son quemados.
Energía eléctrica.
Actualmente la localidad de Quiulacocha cuenta con servicios de energía
eléctrica
Telecomunicaciones.
La localidad cuenta con servicio público de telefonía
Adecuadas para prestar los servicios de salud
2.4 DESCRIPCIÓN DE LA PROYECTO
La edificación consta de 02 niveles cuyas Áreas Techadas están distribuidas de
la siguiente manera:
PRIMER PISO TOTAL AREA PRIMER PISO : 571.19 m2
ESTRUCTURA :
ADMININSTRACION : 17.52 m2.
SS.HH. PUBLICO : 17.14 m2
SS.HH. DISCAP : 5.92 m2
SALA DE ESPERA Y HALL : 104.83 m2
INFORMES Y CAJA : 15.15 m2
PEDIATRIA : 19.03 m2
TRIAJE, FARMACIA, SS.HH : 23.99 m2
TOPICO : 22.63 m2
ESCALERA : 23.99 m2

8. CONSTRUCCION II
13
MEMORIA DESCRIPTIVA
ODONTOLOGIA : 23.04 m2
MEDICINA : 24.16 m2
GINECO OBSTETRA : 28.56 m2
EXTERIOR
VEREDAS : 38.14 m2
RAMPA : 15.90 m2
PATIO DE ENTRADA : 14.88 m2
ESTACIONAMIENTO : 35.41 m2
AREA VERDE : 114.65 m2
CUNETAS : 28.11 m2
SEGUNDO PISO TOTAL AREA PRIMER PISO : 312.49 m2
ESTRUCTURA :
SALA DE REPOSO : 37.53 m2.
VESTUARIOS : 17.43 m2
SALA DE PREPARACION : 19.87 m2
ESTACION DE ENFERMERAS : 13.28 m2
SALA DE USOS MULTIPLES : 38.15 m2
PASILLO : 63.73 m2
RESIDENCIA : 46.66 m2
LABORATORIOS : 23.07 m2
SALA DE ESTER, ATENCION AL RN : 24.69 m2
SALA DE PARTOS : 28.08 m2
TOTAL ÁREA TECHADA : 639.45 M2.
2.4.1DISTRIBUCIÓN DE LOS AMBIENTES.
La Edificación tiene la siguiente distribución:

9. CONSTRUCCION II
14
MEMORIA DESCRIPTIVA

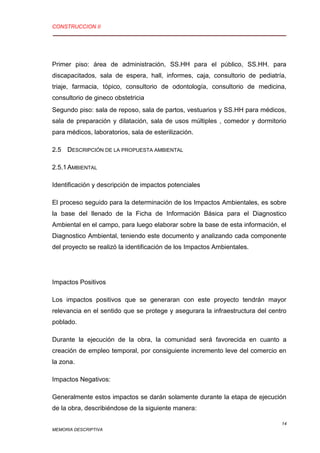

Primer piso: área de administración, SS.HH para el público, SS.HH. para
discapacitados, sala de espera, hall, informes, caja, consultorio de pediatría,
triaje, farmacia, tópico, consultorio de odontología, consultorio de medicina,
consultorio de gineco obstetricia
Segundo piso: sala de reposo, sala de partos, vestuarios y SS.HH para médicos,
sala de preparación y dilatación, sala de usos múltiples , comedor y dormitorio
para médicos, laboratorios, sala de esterilización.
2.5 DESCRIPCIÓN DE LA PROPUESTA AMBIENTAL
2.5.1AMBIENTAL
Identificación y descripción de impactos potenciales
El proceso seguido para la determinación de los Impactos Ambientales, es sobre
la base del llenado de la Ficha de Información Básica para el Diagnostico
Ambiental en el campo, para luego elaborar sobre la base de esta información, el
Diagnostico Ambiental, teniendo este documento y analizando cada componente
del proyecto se realizó la identificación de los Impactos Ambientales.
Impactos Positivos
Los impactos positivos que se generaran con este proyecto tendrán mayor
relevancia en el sentido que se protege y asegurara la infraestructura del centro
poblado.
Durante la ejecución de la obra, la comunidad será favorecida en cuanto a
creación de empleo temporal, por consiguiente incremento leve del comercio en
la zona.
Impactos Negativos:
Generalmente estos impactos se darán solamente durante la etapa de ejecución
de la obra, describiéndose de la siguiente manera:

10. CONSTRUCCION II
15
MEMORIA DESCRIPTIVA
Aire
Los impactos que podrían generarse en el Aire, son básicamente en la etapa de
movimiento de tierra, generando emisiones de los materiales, efecto que es
momentáneo y considerado de baja magnitud.
Suelo
Este componente del ambiente, de alguna manera sólo se verá afectado por la
acumulación de materiales excavados, en ciertas partes donde se construirán
algunos componentes del sistema de abastecimiento.
Flora y fauna
En cuanto a la flora no se vera impacto alguno debido a que el sistema planteado
no incluye pasar por zonas donde puedan afectar dichas especies.
Ruido
Se generara ruido debido a la utilización de algunos equipos, que de alguna
manera generaran un impacto moderado, pero sólo será momentáneamente.
Acciones de mitigación:
 En el transporte de material de préstamo y agregados, se debe tener en
cuenta que las tolvas del volquete estén cubiertas y a la vez humedecer
para no afectar con la emisión de polvos, que puedan afectar la
tranquilidad de los pobladores.
 Durante el periodo de construcción se hará la señalización
correspondiente para que los usuarios de las vías sigan la ruta adecuada y
no tener problemas de acceso y a la vez evitar la mayor pérdida posible de
tiempo.
 Se debe evitar en lo mínimo derrames de aceites y/o grasas en las
instalaciones de maquinarias y de la misma forma ubicar en lugares
apropiados los botaderos de los materiales excedentes

11. CONSTRUCCION II
16
MEMORIA DESCRIPTIVA
 Se plante la limpieza del cauce posterior a la ejecución.
Costos de las medidas de mitigación:
Las medidas de mitigación propuestas son todas preventivas, las cuales
requieren de un presupuesto mínimo adicional para su implementación.
3.0 JUSTIFICACION DEL PROYECTO
El proyecto corresponde a la construcción de aproximadamente 639.45
M2., Normas Aplicables
El presente expediente técnico ha sido elaborado de acuerdo a las
normas legales y técnicas vigentes:
 Constitución Política Del Perú.
 Ley Nº 26850 Ley de Contrataciones y Adquisiciones del Estado.
 Ley Nº 28128 Ley de Presupuesto para el Ejercicio Presupuestal.
 Ley Nº 27209 Ley de Gestión Presupuestaría del Estado.
 Ley Nº 27972, Ley Orgánica de Municipalidades.
 Reglamento Nacional de Edificaciones.
3.1 SELECCIÓN DEL SISTEMA ESTRUCTURAL
La propuesta Estructural planteada para el diseño del módulo,
corresponde a un sistema mixto, teniendo en cuenta el diseño
arquitectónico y respetando las dimensiones planteadas inicialmente. Se
ha decidido utilizar este sistema para evitar los desplazamientos laterales
por sismo y cumplir con el desplazamiento máximo determinada en el
Reglamento Nacional de Edificaciones.
El sistema de cimentación es la del uso de cimentación corrida reforzada
con uso de vigas de riostra (conexión) .
Se han diseñado los aligerados, vigas, columnas, vigas de riostra y
zapatas, considerando los efectos de carga vertical y/o carga sísmica.

12. CONSTRUCCION II
17
MEMORIA DESCRIPTIVA
El entrepiso es en concreto armado con losa tipo " Aligerado".
El tipo de concreto usado para el diseño es un f’c = 210 Kg/cm2 y la
fluencia para el acero es de fy = 4200 Kg/cm2 para toda los elementos
estructurales como vigas, columnas, escalera y losa aligerada.
3.2 CARACTERÍSTICAS DE ARQUITECTURA
El enfoque mencionado, plantea el aprovechamiento del espacio libre con
que cuenta la Institución.
Se ha entendido desde el origen de las ideas espaciales, que la propuesta
arquitectónica deberá expresar y responder a un sentimiento de equidad
de la idiosincrasia de la población, el carácter expresivo responde a la
integración arquitectónica del conjunto
Teniendo en cuenta la cantidad de beneficiarios, la extensión del terreno y
los aspectos climatológicos del lugar, se ha concebido el proyecto
utilizando el SISTEMA SIERRA: con un módulo distribuido racionalmente
en 02 pisos que contiene los ambientes descritos.
Se considera el siguiente tipo de acabados:
 Columnas, vigas y placas :Tarrajeados y pintados.
 Muros :Tarrajeados y pintados.
 Cielorraso : cemento: arena primer piso, baldosas
acústicas segundo piso
 Carpintería en madera : Madera en puertas.
 Carpintería metálica : tubo para cerco perimétrico, puerta de
ingreso y puerta de cochera.
 Ventanas interior : Vidrio reflejante de 6 mm color Blue
 Zócalos en cocina : Cerámicos de 30X30cm
 Contra zócalos : Cemento pulido y pintado en corredor
exterior. En corredores y en ambientes
interiores serán del mismo material que el

13. CONSTRUCCION II
18
MEMORIA DESCRIPTIVA
piso
 Pisos : los consultorio serán de porcelanato
antideslizante, los SS.HH será cerámico
de 0.30x0.30m, el auditorio y residencia
será machihembrado
3.3 CARACTERÍSTICAS ESTRUCTURALES
Las características estructurales han sido planteadas para el diseño del
módulo, en función a la zonificación sísmica del Perú, perteneciéndole al
departamento de Pasco la Zona 2, y para el dimensionamiento de
elementos estructurales se ha tenido en cuenta el área tributaria, la
consideración de carga muerta, carga viva donde se considera la
sobrecarga, y la fuerza de sismo. Para esto se considera el esquema
arquitectónico variando en lo más mínimo la propuesta de diseño
arquitectónico. Los elementos estructurales los describimos a
continuación
 La cimentación es superficial convencional y está conformada por
zapatas, vigas de riostra (conexión), se ha considerado el uso de
sobrecimientos por ser una zona de lluvia
 Se han diseñado los aligerados, vigas, columnas, considerando los
efectos de carga viva, carga muerta y carga sísmica haciendo un
análisis de acuerdo a la combinación recomendada por el
Reglamento Nacional de Construcciones.
 Para evitar los desplazamientos laterales se han considerado el uso
de vigas de riostra (conexión) que le dan la rigidez adecuada al
conjunto.
 Se ha tenido especial cuidado en el control de la cuantía en los
elementos vigas, evitando en todo momento la falla frágil.

14. CONSTRUCCION II
19
MEMORIA DESCRIPTIVA
 El tipo de concreto usado para el diseño de todos los elementos
estructurales es de un Fc. = 210 Kg/cm2 y para la fluencia del acero
de fy = 4 200 Kg/cm2.
 La dimensión del área de acero se ha calculado teniendo en cuenta la
distribución equitativa del acero en la parte donde sea necesario su
utilización, siguiendo las recomendaciones de la Norma E-060 de
Concreto Armado.
 El tipo de encofrado de los elementos estructurales son en la mayoría
típicas, no mostrándose diseños especiales que tengan mayor
dificultad.
 Los encuentros entre vigas y columnas no forman entramados de
acero que puedan ocasionar rótulas plásticas.
3.4 CARACTERÍSTICAS DE LAS INSTALACIONES ELÉCTRICAS Y DE COMUNICACIONES
De las Instalaciones Eléctricas
El presente proyecto comprende el desarrollo de las Instalaciones
Eléctricas a nivel de redes exteriores, alimentadores a los tableros de
distribución e instalaciones de interiores a nivel de ejecución de obra.
La red de iluminación exterior generalmente se realiza mediante spot
lights en pasadizos.
Las instalaciones de interiores están referidas generalmente a
instalaciones eléctricas en los módulos que comprenden circuitos de
iluminación, tomacorrientes, alimentadores a circuitos especiales,
esquemas de los tableros de distribución así como los artefactos de
iluminación a utilizarse, que en este caso serán fluorescentes rectos ispe
2 x 40 w incluido equipo y pantalla.
3.5 CARACTERÍSTICAS DE LAS INSTALACIONES SANITARIAS
PROYECTO DE AGUA POTABLE

15. CONSTRUCCION II
20
MEMORIA DESCRIPTIVA
El proyecto comprende el diseño del sistema de abastecimiento de
agua potable a través ele una conexión domiciliaria de o 3/4".
 PROYECTO DE DESAGÜE
Para la red de desagüe se ha previsto la evacuación por gravedad de
los distintos ambientes, para luego descargar en redes horizontales que
descarga a la caja de registro, y luego al colector público por medio de
una conexión domiciliaria de 6 ", También se ha previsto ventilación de
los aparatos sanitarios considerándose montantes de ventilación. Que
sobresalen en la azotea con su sombrero de ventilación
 PROYECTO DE DESAGÜE PLUVIAL
La evacuación de aguas de lluvia, se realizará mediante canales
formados por el plano inclinado del techo la cual comunicará a las
montantes de desagüe pluvial con tubería PVC SAP para desagüe pluvial
de Ø 3”. Éstas montantes bajarán pegadas a las paredes a través de
columnetas de concreto fabricadas para este fin, las que garantizarán su
seguridad.
4.0 OBJETIVOS Y METAS DEL PROYECTO
4.1 OBJETIVOS
El proyecto mediante la culminación de los estudios definitivos y posterior
cristalización de las obras tiende a alcanzar los siguientes objetivos:
OBJETIVOS GENERALES
 ADECUADA PRESTACIÓN DE LOS SERVICIOS DEL PUESTO DEL
CENTRO POBLADO DE QUIULACOCHA DEL DISTRITO DE
SIMÓN BOLÍVAR PROVINCIA DE PASCO

16. CONSTRUCCION II
21
MEMORIA DESCRIPTIVA
4.2 METAS
Construcción del Puesto de Salud con ambientes adecuados según
normativa, con material noble, losa aligerada, cobertura con calamina, cerco
perimétrico, implementación con equipos, mobiliarios para el servicio de
salud, capacitación del personal de salud y agentes comunitarios en temas
de gestión de servicio de salud.
PRIMER PISO TOTAL AREA PRIMER PISO : 571.19 m2
ESTRUCTURA :
ADMININSTRACION : 17.52 m2.
SS.HH. PUBLICO : 17.14 m2
SS.HH. DISCAP : 5.92 m2
SALA DE ESPERA Y HALL : 104.83 m2
INFORMES Y CAJA : 15.15 m2
PEDIATRIA : 19.03 m2
TRIAJE, FARMACIA, SS.HH : 23.99 m2
TOPICO : 22.63 m2
ESCALERA : 23.99 m2
ODONTOLOGIA : 23.04 m2
MEDICINA : 24.16 m2
GINECO OBSTETRA : 28.56 m2
EXTERIOR
VEREDAS : 38.14 m2
RAMPA : 15.90 m2
PATIO DE ENTRADA : 14.88 m2
ESTACIONAMIENTO : 35.41 m2
AREA VERDE : 114.65 m2
CUNETAS : 28.11 m2

17. CONSTRUCCION II
22
MEMORIA DESCRIPTIVA
SEGUNDO PISO TOTAL AREA PRIMER PISO : 312.49 m2
ESTRUCTURA :
SALA DE REPOSO : 37.53 m2.
VESTUARIOS : 17.43 m2
SALA DE PREPARACION : 19.87 m2
ESTACION DE ENFERMERAS : 13.28 m2
SALA DE USOS MULTIPLES : 38.15 m2
PASILLO : 63.73 m2
RESIDENCIA : 46.66 m2
LABORATORIOS : 23.07 m2
SALA DE ESTER, ATENCION AL RN : 24.69 m2
SALA DE PARTOS : 28.08 m2
TOTAL ÁREA TECHADA : 639.45 M2.

18. CONSTRUCCION II
23
MEMORIA DESCRIPTIVA
5.0 COSTO DEL PROYECTO Y PLAZO DE EJECUCIÓN
5.1 COSTO TOTAL DE OBRA
Es el resultado de la suma de los Costos Directos, Indirectos Utilidades e IGV.
5.2 PLAZO DE EJECUCIÓN
El plazo previsto para la ejecución de la obra es de 180 días calendarios
5.3 MODALIDAD DE EJECUCIÓN
La modalidad de ejecución para la obra será por contrata.

19. CONSTRUCCION II
24
MEMORIA DESCRIPTIVA

20. CONSTRUCCION II
25
MEMORIA DESCRIPTIVA

21. CONSTRUCCION II
26
MEMORIA DESCRIPTIVA

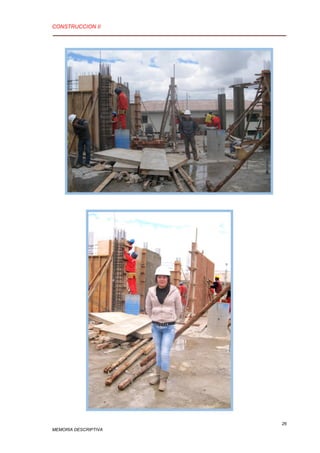

22. CONSTRUCCION II
27
MEMORIA DESCRIPTIVA

23. CONSTRUCCION II
28
MEMORIA DESCRIPTIVA

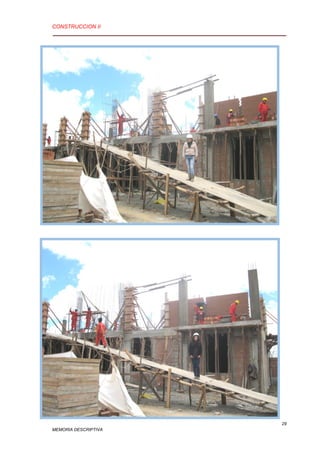

24. CONSTRUCCION II
29
MEMORIA DESCRIPTIVA
