Este documento describe diferentes tipos de líneas de transmisión, incluyendo líneas de cinta y microcinta. Estas líneas se usan comúnmente en circuitos integrados de estado sólido debido a su pequeño tamaño. A diferencia de las líneas de cinta que están blindadas, las líneas de microcinta tienen fugas significativas de potencia. La geometría típica consiste en dos placas paralelas de cobre separadas por 1-2 mm con un dieléctrico en el medio cuya permitividad relativa

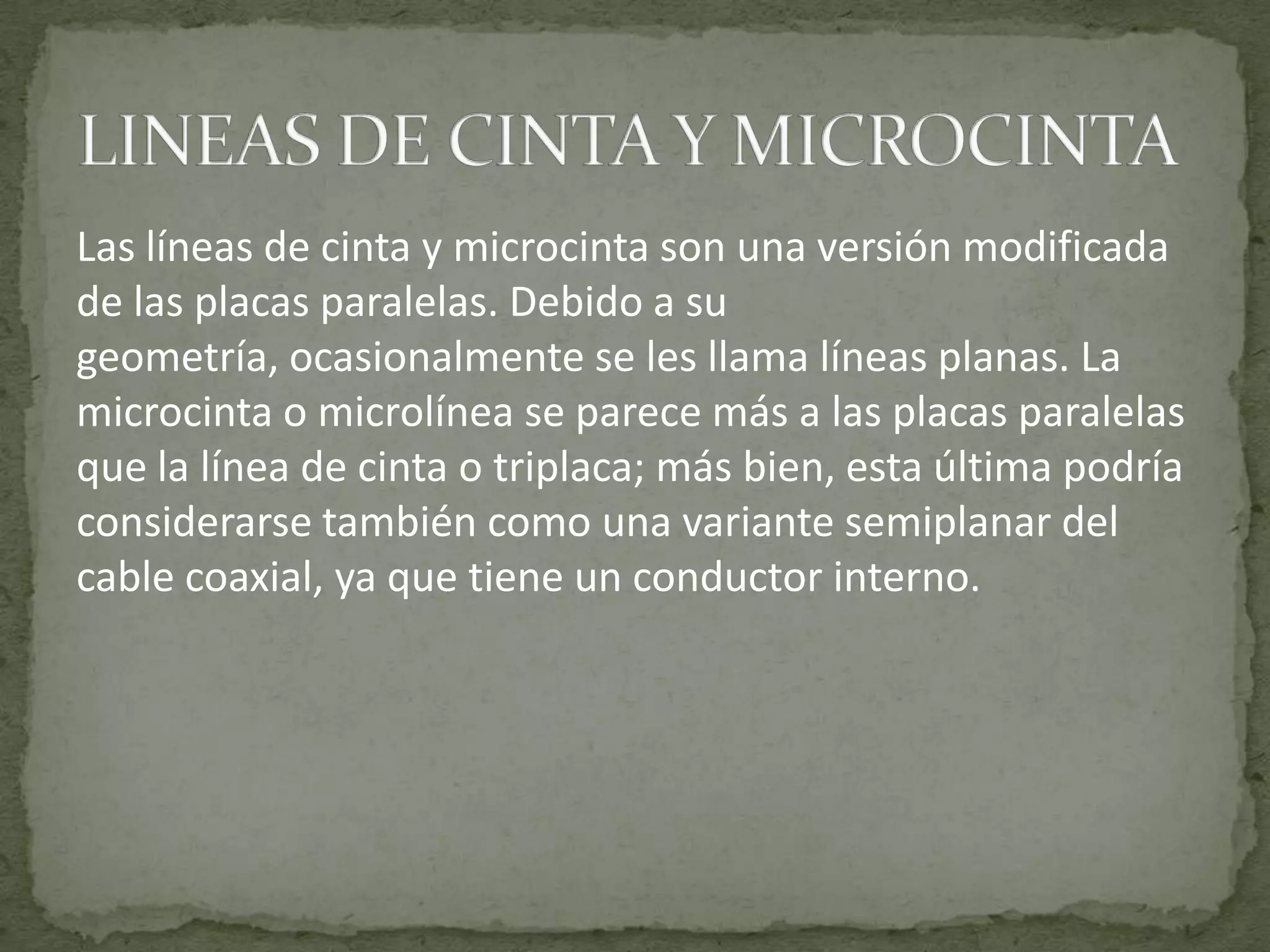

1. Las líneas de cinta y microcinta son una versión modificada
de las placas paralelas. Debido a su
geometría, ocasionalmente se les llama líneas planas. La
microcinta o microlínea se parece más a las placas paralelas
que la línea de cinta o triplaca; más bien, esta última podría
considerarse también como una variante semiplanar del
cable coaxial, ya que tiene un conductor interno.

2. En general, estas líneas no se emplean como medios de
transisión para distancias convencionales, sino que son
útiles en la fabricación de secciones que forman parte de
cirucitos integrados de eestado sólido y que operan a altas
frecuencias. De acuerdo con lo anterior, a la línea de cinta,
tambien se le llama "línea impresa", y, acordemente, a la
línea de microcinta se le refiere como "línea microimpresa",
aunque en realidad ambas líneas son pequeñísimas.

3. Por observación de la geometría de esta línea, se nota que
es una especie de "sandwich" o emparedado con dos
sustratos iguales y planos y una cinta metálica en su
interior. Si se considera que esta triplaca es una variante
semiplanar del cable coaxial, es fácil obtener gráficamente
la distribución aproximada de sus lineas de campo eléctrico
y magnético, mediante la transición de un cable coaxial
circular a uno eliptico, y de allí a la triplaca.

4. Este tipo de línea es el que más se utilizza en la actualidad
dentro de la tecnología de circuitos integrasos. Su
geometría es simple y fácil de frabricar. Sin embargo, a
diferencia de la triplaca que es una línea blindada, la
microcinta tiene el inconveniente de fuertes fugas, tanto
por su lado superior como por los lados.

5. No sólo hay pérdidas por radiación, sino que, al propagarse una
parte de la potencia por el dieléctri co y el resto por el aire, las
velocidades de fase son diferentes y se produce dispersión.
La separación típica entre las dos placas es del orden de 1 a 2
mm. Por lo general son de cobre y el sustrato entre ellas tienen
una permitividad relativa típica de aproximadamente 10. Se ha
encontrado que, manteniendo fijas las dimensiones de la
línea, su impedancia característica disminuye conforme se una
un dieléctrico con mayor permeavilidad relativa, su impedancia
característica disminuye conforme se una un dieléctrico con
mayor. En cuanto a los niveles de atenuación, estos son del
orden de 0.01 dB/cm.
