MÁQUINA DE ANESTESIA




     Dr. Manuel Cid Nova
   Becado de Anestesiología
Introducción
    Está formado por varios componentes:
✔    Aparato de anestesia
✔    Vaporizadores
✔    Circuito respiratorio del anestésico
✔    Ventilador
✔    Sistema de eliminación de gases

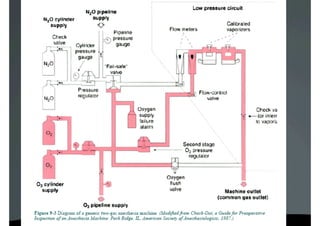

Circuito de alta presión
 


 Circuito de presión intermedia
 


 Circuito de baja presión
 
Circuito de alta presión
    Se limita a los balones auxiliares y sus
     reguladores primarios de presión
    Límites de presión barometrica
➢    Oxígeno 2200 a 45 psi
➢    Oxido Nitroso 745 a 45 psi
Fuente de Alimentación mediante
       balones auxiliares
Fuente de alimentación mediante
       balones auxiliares

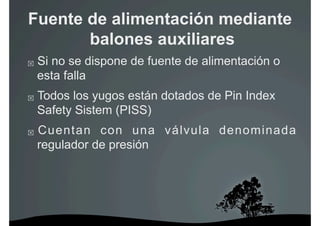

    Si no se dispone de fuente de alimentación o
     esta falla
    Todos los yugos están dotados de Pin Index
     Safety Sistem (PISS)
    Cuentan con una válvula denominada
     regulador de presión
    Válvula de retención distal a los balones
     auxiliares
➢    Minimiza el paso de gas de un balón de alta
     presión a uno de menor presión
➢    Permite cambiar un balón vacío por uno lleno
➢    Reduce la fuga a la atmósfera desde un balón
     si falla el otro
Circuito de presión intermedia
    Comienza en las fuentes reguladas de
     suministro del balon auxiliar
    Termina en las válvulas de control de flujo
    Incluye la tubería de alimentación central a 50
     psi
Fuentes de alimentación central
    Sistema de conducción centralizado para
     suministrar Oxígeno, Oxido Nitroso y Aire
    En 200 hospitales el 31% tenía problemas con
     los sistemas de conducción:
➢    Presión inadecuada de oxígeno
➢    Presiones excesivas
➢    Cruce accidental de las conducciones
    Las conexiones de entrada de la tubería tienen
     una rosca específica para cada gas
    Una válvula de retención se coloca distal a la
     entrada
Válvula de seguridad

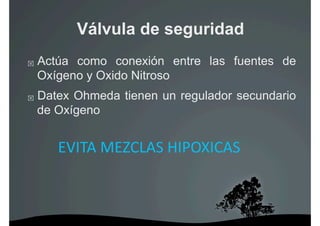

    Actúa como conexión entre las fuentes de
     Oxígeno y Oxido Nitroso
    Datex Ohmeda tienen un regulador secundario
     de Oxígeno


        EVITA
MEZCLAS
HIPOXICAS

Válvula de seguridad
    Los aparatos Datex Ohmeda cuentan con una
     válvula llamada válvula de cierre con sensor de
     presión
    Drager Medical utiliza una válvula denominada
     ”Dispositivo de protección contra el fallo de
     Oxígeno”
Dispositivos de seguridad en
     caso de fallos en la presión de
         suministro de Oxígeno
    Dispositivos de alarma neumáticos y
     electrónicos
    Se activa si la presión de suministro de
     Oxígeno baja de 12 psi.
    Su rango de accion es de 12 a 19 psi.
Regulador de presión secundaria
           de Oxígeno

    Asegura que el flujo de Oxígeno sea el último
     que disminuya si falla la presión de Oxígeno

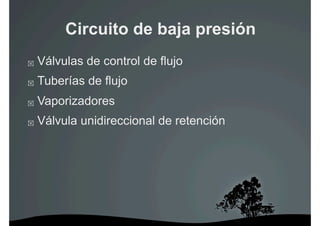

Circuito de baja presión
    Válvulas de control de flujo
    Tuberías de flujo
    Vaporizadores
    Válvula unidireccional de retención
    Las válvulas de control de flujo regulan el flujo
     que ingresa al circuito de baja presión
    Cuentan con un sistema proporcional, que
     impide la administración de una mezcla
     hipóxica
    Circula por un colector común hacia los
     vaporizadores
Flujómetros


    Controlan y determinan de forma precisa, el
     flujo de gas hacia la salida común de gases
Principios físicos

    La apertura de la válvula de control permite el
     paso del gas a través del espacio anular
    Los tubos son cónicos, con el diámetro menor
     en el fondo y el mayor en la parte superior
Componentes del Flujómetro
➢    A) Conexión de la válvula de control de flujo
    Mando de control de flujo
    Válvula de aguja
    Asiento para la válvula
    Dos topes
Elementos de seguridad
    El mando de control de Oxígeno se diferencia
     fisicamente
➢    Estriado diferente
➢    Diámetro mayor
➢    Colores diferentes
➢    Grabados la fórmula química y el nombre del
     gas
➢    B) Dispositivo secundario del flujómetro
    Tubo de flujo
    Flotador con sus topes
    Escala indicadora
Problemas con los flujómetros
    Impresición
    Escalas ambiguas
    Fugas
➢    Mayor riesgo por estar distal a los dispositivos
     de seguridad
➢    Menos probable una mezcla hipóxica si el
     flujómetro de Oxígeno está distal al resto
Flujómetros electrónicos


    Algunos aparatos modernos (North American
     Drager Fabius GS) tienen mandos de control y
     válvulas de control de flujo convencionales pero
     flujómetros digitales
Sistemas proporcionales
    El Oxígeno y el Oxido Nitroso se conectan de
     forma mecánica y neumática de manera que la
     concentración mínima de Oxígeno sea entre el
     23% y el 25%

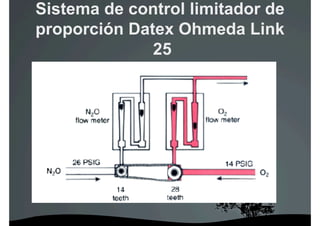

Sistema de control limitador de
proporción Datex Ohmeda Link
              25
Monitor controlador de la fracción
 de Oxígeno de North American
             Drager
Limitaciones
    Error en la alimentación de gases
    Fallo mecánico o neumático
    Fugas distales
    Administración de un gas inerte
    Dilución de la concentración de O2 inspirado
     por los anestésicos inhalatorios inspirados
Vaporizadores
Presión de vapor
    Los anestésicos inhalatorios volátiles se
     encuentran en estado líquido por debajo de los
     20º
    Fase líquida a vapor genera presión de vapor
     saturado
    El punto de ebullición, es la temperatura a la
     que la presión de vapor iguala a la atmosférica
    A presión de 760 mm/ Hg los puntos de
     ebullición son:
➢    Desfluorano                             22.8º
➢    Isofluorano                             48.5º
➢    Halotano                                    50.2º
➢    Sevofluorano                                58.5º
➢    Enfluorano                              56.5º
Vaporizadores de derivación
               variable
    Método de regular la concentración de salida
➢    De arrastre
➢    Con compensación de la temperatura
➢    Específicos del agente
➢    Externos al circuito
Principios básicos de
              funcionamiento
    Selector del control de concentración
    Cámara de derivación
    Cámara vaporizadora
    Puerta de relleno
    Cubierta de relleno
    La presión de vapor de un anestésico
     inhalatorio depende de la temperatura
     ambiente
    Los vaporizadores de derivación variable tienen
     un mecanismo interno para compensar las
     diferentes temperaturas ambiente
Factores que inciden en la salida
        del vaporizador
    Flujo
    Temperatura
    Presión retrograda intermitente
    Composición del gas transportador
Riesgos
    Relleno erróneo
    Contaminación
    Inclinación
    Sobrerrelleno
    Infrarrelleno
    Administración simultánea de anestésicos
     inhalatorios
    Fugas
Válvula de purgado de Oxígeno
    Permite la comunicación directa entre los
     circuitos de O2 de alta presión y de baja
     presión
    Administra Oxígeno al 100% a 35- 75lt/min
    Puede producir Barotrauma o dilución de los
     anestésicos inhalatorios
    Inadecuado para buscar fugas en el circuito de
     baja presión
Muchos aparatos Datex Ohmeda tienen una
   válvula unidireccional de retención entre los
    vaporizadores y la salida común de gases
Válvula de purgado de Oxígeno entre la válvula
 de retención y salida común de gases

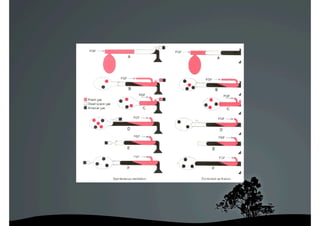

Sistema circular
    Sistemas semiabiertos
    Sistemas semicerrados
    Sistemas cerrados
Composición
    Fuente de gas fresco
    Válvulas unidireccionales inspiratorias y
     espiratorias
    Tubos corrugados inspiratorios y espiratorios
    Conexión en Y
    Válvula de exceso de flujo
    Bolsa reservorio
    Recipiente con el absorbente de Dióxido de
     Carbono
Para evitar la reinhalación
    Las válvulas unidireccionales deben estar
     ubicadas entre el paciente y la bolsa reservorio
    El flujo de gas fresco no puede entrar en el
     circuito entre la vávula espiratoria y el paciente
    La válvula de exceso de flujo no puede estar
     situada entre el paciente y la válvula
     inspiratoria
Ventajas del sistema circular
    Estabilidad de las concentraciones de gas
     inspirado
    Conservación de la humedad y el calor
     respiratorio
    Prevención de la contaminación del quirófano
Absorción del Dióxido de
        Carbono
Compuestos absorventes
    Cal sodada
    Mezcla de Hidróxido de Bario y Calcio
    Hidróxido de Calcio

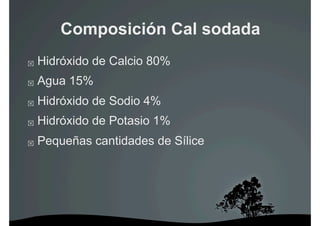

Composición Cal sodada
    Hidróxido de Calcio 80%
    Agua 15%
    Hidróxido de Sodio 4%
    Hidróxido de Potasio 1%
    Pequeñas cantidades de Sílice
    El tamaño de los gránulos se relaciona con:
➢    Resistencia al flujo de aire
➢    Rendimiento absortivo
➢    4 a 8 Mesh
➢    Mesh: número de orificios por pulgada lineal
Reacción Química
    CO2 + H2O      H2CO3
    H2CO3 + 2NaOH ( KOH )       Na2 CO3
     (KCO3) + 2H2O + calor
    Na2 CO3 (KCO3) + Ca (OH)2     CaCO3 +
     2NaOH (KOH)
    Capacidad de absorción Cal sodada:
➢    26 litros de Dióxido de Carbono por cada 100
     grs.de absorbente
Violeta de Etilo
    Sirve para comprobar la integridad funcional del
     absorbente
    Ph crítico de 10,3
    Cambia de incoloro a violeta cuando el Ph
     disminuye
Interacción de los anestesicos
inhalatorios con los absorbentes
    El Sevoflurano con los absorbentes puede
     producir compuesto A
    La Cal Sodada desecada y la mezcla de
     Hidróxido de Bario y Calcio pueden degradar
     los anestésicos inhalatorios a concentraciones
     significativas de monóxido de Carbono
Intervenciones para disminuir la
    exposición a Monóxido de
             Carbono
    Instruir al personal de anestesia sobre la causa
     de producción de Monóxido de Carbono
    Apagar el aparato de anestesia al finalizar
    Cambiar el absorbente, si al iniciar el día, se
     comprueba que hay flujo de gas fresco
    Añadir agua al absorbente
    Cambiar la composición química de la Cal
     Sodada para disminuir el Hidróxido de potasio
    Utilizar sustancias como el Hidróxido de Calcio,
     que carece de Hidróxido de Sodio y de Potasio
Ventiladores de Anestesia
Clasificación
    Fuente de Energía
            Gas comprimido
            Electricidad
            Ambas

    Mecanismo de ciclado
            Control por tiempo
            Control electrónico

    Tipo de Concertinas
            Ascendentes
            Descendentes

    Mecanismo impulsor y denominación del circuito
Mecanismo impulsor y
        denominación del circuito

I. Doble circuito de impulsión neumática
    La fuerza impulsora comprime un fuelle
    Datex Ohmeda es oxígeno al 100%
    North American Drager, mezcla oxígeno y aire

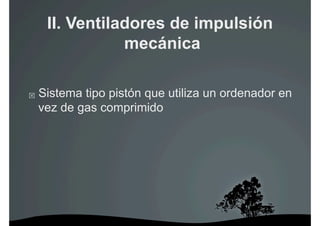

II. Ventiladores de impulsión
                 mecánica

    Sistema tipo pistón que utiliza un ordenador en
     vez de gas comprimido
Principios de funcionamiento de los
         ventiladores con concertinas
                 ascendentes


    Puede considerarse como una bolsa inspiratoria
     colocada dentro de una caja de plástico
     transparente
    Separa de forma física el circuito de gas impulsor
     del circuito de gas del paciente
Inspiración
    El gas impulsor entra en la cámara de la
     concertina
    Se eleva la presión en su interior
    Se cierra la válvula de descarga del ventilador
    Se comprime la concertina y el gas entra en los
     pulmones
Espiración
    El gas impulsor sale de la cámara de la
     concertina
    La presión dentro de la cámara baja a cero
    Se abre la válvula de descarga
    El gas que expulsa el paciente llena la
     concertina antes de eliminarse
Problemas y riesgos
    Problemas del sistema circular tradicional
    Problemas del dispositivo de la concertina
    Problemas del dispositivo de control
Problemas del sistema circular
              tradicional
    La Desconexión
➢    Los monitores de presión
➢    Los monitores de volumen respiratorio
➢    Los monitores de Dióxido de Carbono
    Las Conexiones erróneas
    La obstrucción del circuito
    Flujo excesivo
➢    Barotrauma
Existen aparatos (Fabius G5)
dotados de limitadores ajustables
     de presión inspiratoria
Problemas del dispositivo de la
              concertina
    Fugas
    Orificio en los fuelles puede producir
     Barotrauma
    Válvula de descarga
➢    Incompetente = Hipoventilación
➢    Atascada = Barotrauma

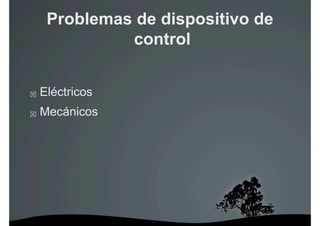

Problemas de dispositivo de
               control


    Eléctricos
    Mecánicos

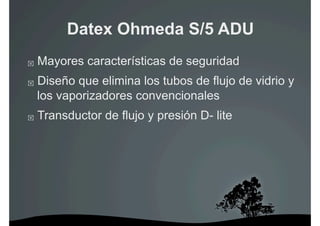

Modernos ventiladores
integrados de anestesia
Datex Ohmeda S/5 ADU
    Mayores características de seguridad
    Diseño que elimina los tubos de flujo de vidrio y
     los vaporizadores convencionales
    Transductor de flujo y presión D- lite
Drager Narkomed 6000 y Fabius
              GS
    Ventilador de pistón horizontal y poco visible
     (Narkomed 6000)
    Ventilador de pistón vertical y evidente (Fabius
     GS) sin tubos de flujo y con indicadores
     electrónicos del flujo de gas fresco
    Ventilador de alimentación eléctrica, impulsado
     por pistón de circuito único, controlado de
     forma electrónica, con separación de gas
     fresco

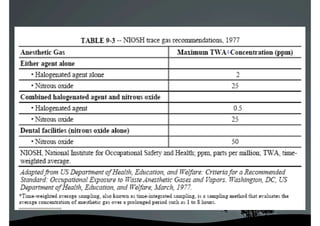

Sistemas de eliminación de gases
Causas de contaminación en
               pabellón
    Dependientes de la técnica anestésica
    Dependientes del equipo
Componentes
    Dispositivo de recogida de gases
    Dispositivo de transferencia
    Interfase de eliminación
    Conexiones del dispositivo de expulsión de
     gases
    Dispositivo activo o pasivo de eliminación de
     gases
Dispositivo de recogida de gases

    Capta el exceso de gas y lo dirige a los tubos
     de transferencia
    Los gases salen del sistema por la válvula APL
     y por la válvula de descarga del ventilador
Dispositivo de transferencia

    Conduce el exceso de gas desde el dispositivo
     de recogida a la interfase de eliminación
    Diámetros de 19 o 30 mm.
    Rígido y corto
Interfase de eliminación


    Protege al sistema de presiones negativas y
     positivas excesivas
    Mantiene valores entre -0.5 +10 cms de H2O
Interfase abierta
    No tiene válvulas y se abre a la atmósfera
    Sólo en dispositivos de eliminación activa
    Reservorio ya que los gases se eliminan
     intermitentemente
    La aspiración por minuto debe ser igual o
     superior al volumen por minuto del exceso de
     gas
Fig 9-29
Interfase cerrada

    Se comunica con la atmósfera a través de
     válvulas
➢    Descarga de presión positiva aislada
➢    Descarga de presión positiva y negativa
Conexión del dispositivo de
          eliminación de gases


    Conducen los gases desde la interfase de
     extracción hasta el dispositivo de eliminación

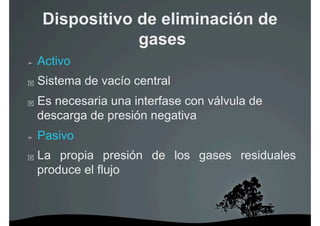

Dispositivo de eliminación de
                 gases
➢    Activo
    Sistema de vacío central
    Es necesaria una interfase con válvula de
     descarga de presión negativa
➢    Pasivo
    La propia presión de los gases residuales
     produce el flujo
Riesgos


    Obstrucción
    Vacío excesivo

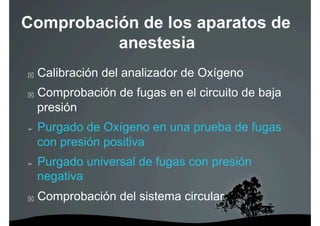

Comprobación de los aparatos de
          anestesia
    Calibración del analizador de Oxígeno
    Comprobación de fugas en el circuito de baja
     presión
➢    Purgado de Oxígeno en una prueba de fugas
     con presión positiva
➢    Purgado universal de fugas con presión
     negativa
    Comprobación del sistema circular
Autocomprobación de los aparatos

    Se deben leer y seguir de forma estricta todas
     las indicaciones del fabricante
    Las pruebas pueden variar mucho entre los
     diferentes fabricantes
FIN
Máquina Anestesia
Máquina Anestesia

Máquina Anestesia

  • 1.
    MÁQUINA DE ANESTESIA Dr. Manuel Cid Nova Becado de Anestesiología
  • 2.
    Introducción   Está formado por varios componentes: ✔  Aparato de anestesia ✔  Vaporizadores ✔  Circuito respiratorio del anestésico ✔  Ventilador ✔  Sistema de eliminación de gases
  • 3.
    Circuito de altapresión   Circuito de presión intermedia   Circuito de baja presión  
  • 5.
    Circuito de altapresión   Se limita a los balones auxiliares y sus reguladores primarios de presión   Límites de presión barometrica ➢  Oxígeno 2200 a 45 psi ➢  Oxido Nitroso 745 a 45 psi
  • 6.
    Fuente de Alimentaciónmediante balones auxiliares
  • 7.
    Fuente de alimentaciónmediante balones auxiliares   Si no se dispone de fuente de alimentación o esta falla   Todos los yugos están dotados de Pin Index Safety Sistem (PISS)   Cuentan con una válvula denominada regulador de presión
  • 8.
      Válvula de retención distal a los balones auxiliares ➢  Minimiza el paso de gas de un balón de alta presión a uno de menor presión ➢  Permite cambiar un balón vacío por uno lleno ➢  Reduce la fuga a la atmósfera desde un balón si falla el otro
  • 10.
    Circuito de presiónintermedia   Comienza en las fuentes reguladas de suministro del balon auxiliar   Termina en las válvulas de control de flujo   Incluye la tubería de alimentación central a 50 psi
  • 12.
    Fuentes de alimentacióncentral   Sistema de conducción centralizado para suministrar Oxígeno, Oxido Nitroso y Aire   En 200 hospitales el 31% tenía problemas con los sistemas de conducción: ➢  Presión inadecuada de oxígeno ➢  Presiones excesivas ➢  Cruce accidental de las conducciones
  • 13.
      Las conexiones de entrada de la tubería tienen una rosca específica para cada gas   Una válvula de retención se coloca distal a la entrada
  • 14.
    Válvula de seguridad   Actúa como conexión entre las fuentes de Oxígeno y Oxido Nitroso   Datex Ohmeda tienen un regulador secundario de Oxígeno EVITA
MEZCLAS
HIPOXICAS

  • 15.
    Válvula de seguridad   Los aparatos Datex Ohmeda cuentan con una válvula llamada válvula de cierre con sensor de presión
  • 16.
      Drager Medical utiliza una válvula denominada ”Dispositivo de protección contra el fallo de Oxígeno”
  • 17.
    Dispositivos de seguridaden caso de fallos en la presión de suministro de Oxígeno   Dispositivos de alarma neumáticos y electrónicos   Se activa si la presión de suministro de Oxígeno baja de 12 psi.   Su rango de accion es de 12 a 19 psi.
  • 18.
    Regulador de presiónsecundaria de Oxígeno   Asegura que el flujo de Oxígeno sea el último que disminuya si falla la presión de Oxígeno
  • 19.
    Circuito de bajapresión   Válvulas de control de flujo   Tuberías de flujo   Vaporizadores   Válvula unidireccional de retención
  • 21.
      Las válvulas de control de flujo regulan el flujo que ingresa al circuito de baja presión   Cuentan con un sistema proporcional, que impide la administración de una mezcla hipóxica   Circula por un colector común hacia los vaporizadores
  • 22.
    Flujómetros   Controlan y determinan de forma precisa, el flujo de gas hacia la salida común de gases
  • 23.
    Principios físicos   La apertura de la válvula de control permite el paso del gas a través del espacio anular   Los tubos son cónicos, con el diámetro menor en el fondo y el mayor en la parte superior
  • 24.
    Componentes del Flujómetro ➢  A) Conexión de la válvula de control de flujo   Mando de control de flujo   Válvula de aguja   Asiento para la válvula   Dos topes
  • 25.
    Elementos de seguridad   El mando de control de Oxígeno se diferencia fisicamente ➢  Estriado diferente ➢  Diámetro mayor ➢  Colores diferentes ➢  Grabados la fórmula química y el nombre del gas
  • 26.
    ➢  B) Dispositivo secundario del flujómetro   Tubo de flujo   Flotador con sus topes   Escala indicadora
  • 27.
    Problemas con losflujómetros   Impresición   Escalas ambiguas   Fugas ➢  Mayor riesgo por estar distal a los dispositivos de seguridad ➢  Menos probable una mezcla hipóxica si el flujómetro de Oxígeno está distal al resto
  • 29.
    Flujómetros electrónicos   Algunos aparatos modernos (North American Drager Fabius GS) tienen mandos de control y válvulas de control de flujo convencionales pero flujómetros digitales
  • 30.
    Sistemas proporcionales   El Oxígeno y el Oxido Nitroso se conectan de forma mecánica y neumática de manera que la concentración mínima de Oxígeno sea entre el 23% y el 25%
  • 31.
    Sistema de controllimitador de proporción Datex Ohmeda Link 25
  • 32.
    Monitor controlador dela fracción de Oxígeno de North American Drager
  • 33.
    Limitaciones   Error en la alimentación de gases   Fallo mecánico o neumático   Fugas distales   Administración de un gas inerte   Dilución de la concentración de O2 inspirado por los anestésicos inhalatorios inspirados
  • 34.
  • 35.
    Presión de vapor   Los anestésicos inhalatorios volátiles se encuentran en estado líquido por debajo de los 20º   Fase líquida a vapor genera presión de vapor saturado   El punto de ebullición, es la temperatura a la que la presión de vapor iguala a la atmosférica
  • 36.
      A presión de 760 mm/ Hg los puntos de ebullición son: ➢  Desfluorano 22.8º ➢  Isofluorano 48.5º ➢  Halotano 50.2º ➢  Sevofluorano 58.5º ➢  Enfluorano 56.5º
  • 37.
    Vaporizadores de derivación variable   Método de regular la concentración de salida ➢  De arrastre ➢  Con compensación de la temperatura ➢  Específicos del agente ➢  Externos al circuito
  • 38.
    Principios básicos de funcionamiento   Selector del control de concentración   Cámara de derivación   Cámara vaporizadora   Puerta de relleno   Cubierta de relleno
  • 39.
      La presión de vapor de un anestésico inhalatorio depende de la temperatura ambiente   Los vaporizadores de derivación variable tienen un mecanismo interno para compensar las diferentes temperaturas ambiente
  • 40.
    Factores que incidenen la salida del vaporizador   Flujo   Temperatura   Presión retrograda intermitente   Composición del gas transportador
  • 41.
    Riesgos   Relleno erróneo   Contaminación   Inclinación   Sobrerrelleno   Infrarrelleno   Administración simultánea de anestésicos inhalatorios   Fugas
  • 42.
    Válvula de purgadode Oxígeno   Permite la comunicación directa entre los circuitos de O2 de alta presión y de baja presión   Administra Oxígeno al 100% a 35- 75lt/min   Puede producir Barotrauma o dilución de los anestésicos inhalatorios   Inadecuado para buscar fugas en el circuito de baja presión
  • 43.
    Muchos aparatos DatexOhmeda tienen una válvula unidireccional de retención entre los vaporizadores y la salida común de gases Válvula de purgado de Oxígeno entre la válvula de retención y salida común de gases
  • 45.
  • 46.
      Sistemas semiabiertos   Sistemas semicerrados   Sistemas cerrados
  • 47.
    Composición   Fuente de gas fresco   Válvulas unidireccionales inspiratorias y espiratorias   Tubos corrugados inspiratorios y espiratorios   Conexión en Y   Válvula de exceso de flujo   Bolsa reservorio   Recipiente con el absorbente de Dióxido de Carbono
  • 49.
    Para evitar lareinhalación   Las válvulas unidireccionales deben estar ubicadas entre el paciente y la bolsa reservorio   El flujo de gas fresco no puede entrar en el circuito entre la vávula espiratoria y el paciente   La válvula de exceso de flujo no puede estar situada entre el paciente y la válvula inspiratoria
  • 50.
    Ventajas del sistemacircular   Estabilidad de las concentraciones de gas inspirado   Conservación de la humedad y el calor respiratorio   Prevención de la contaminación del quirófano
  • 51.
  • 52.
    Compuestos absorventes   Cal sodada   Mezcla de Hidróxido de Bario y Calcio   Hidróxido de Calcio
  • 53.
    Composición Cal sodada   Hidróxido de Calcio 80%   Agua 15%   Hidróxido de Sodio 4%   Hidróxido de Potasio 1%   Pequeñas cantidades de Sílice
  • 54.
      El tamaño de los gránulos se relaciona con: ➢  Resistencia al flujo de aire ➢  Rendimiento absortivo ➢  4 a 8 Mesh ➢  Mesh: número de orificios por pulgada lineal
  • 55.
    Reacción Química   CO2 + H2O H2CO3   H2CO3 + 2NaOH ( KOH ) Na2 CO3 (KCO3) + 2H2O + calor   Na2 CO3 (KCO3) + Ca (OH)2 CaCO3 + 2NaOH (KOH)
  • 56.
      Capacidad de absorción Cal sodada: ➢  26 litros de Dióxido de Carbono por cada 100 grs.de absorbente
  • 57.
    Violeta de Etilo   Sirve para comprobar la integridad funcional del absorbente   Ph crítico de 10,3   Cambia de incoloro a violeta cuando el Ph disminuye
  • 58.
    Interacción de losanestesicos inhalatorios con los absorbentes   El Sevoflurano con los absorbentes puede producir compuesto A   La Cal Sodada desecada y la mezcla de Hidróxido de Bario y Calcio pueden degradar los anestésicos inhalatorios a concentraciones significativas de monóxido de Carbono
  • 59.
    Intervenciones para disminuirla exposición a Monóxido de Carbono   Instruir al personal de anestesia sobre la causa de producción de Monóxido de Carbono   Apagar el aparato de anestesia al finalizar   Cambiar el absorbente, si al iniciar el día, se comprueba que hay flujo de gas fresco
  • 60.
      Añadir agua al absorbente   Cambiar la composición química de la Cal Sodada para disminuir el Hidróxido de potasio   Utilizar sustancias como el Hidróxido de Calcio, que carece de Hidróxido de Sodio y de Potasio
  • 61.
  • 62.
    Clasificación   Fuente de Energía   Gas comprimido   Electricidad   Ambas   Mecanismo de ciclado   Control por tiempo   Control electrónico   Tipo de Concertinas   Ascendentes   Descendentes   Mecanismo impulsor y denominación del circuito
  • 63.
    Mecanismo impulsor y denominación del circuito I. Doble circuito de impulsión neumática   La fuerza impulsora comprime un fuelle   Datex Ohmeda es oxígeno al 100%   North American Drager, mezcla oxígeno y aire
  • 64.
    II. Ventiladores deimpulsión mecánica   Sistema tipo pistón que utiliza un ordenador en vez de gas comprimido
  • 65.
    Principios de funcionamientode los ventiladores con concertinas ascendentes   Puede considerarse como una bolsa inspiratoria colocada dentro de una caja de plástico transparente   Separa de forma física el circuito de gas impulsor del circuito de gas del paciente
  • 66.
    Inspiración   El gas impulsor entra en la cámara de la concertina   Se eleva la presión en su interior   Se cierra la válvula de descarga del ventilador   Se comprime la concertina y el gas entra en los pulmones
  • 67.
    Espiración   El gas impulsor sale de la cámara de la concertina   La presión dentro de la cámara baja a cero   Se abre la válvula de descarga   El gas que expulsa el paciente llena la concertina antes de eliminarse
  • 68.
    Problemas y riesgos   Problemas del sistema circular tradicional   Problemas del dispositivo de la concertina   Problemas del dispositivo de control
  • 69.
    Problemas del sistemacircular tradicional   La Desconexión ➢  Los monitores de presión ➢  Los monitores de volumen respiratorio ➢  Los monitores de Dióxido de Carbono   Las Conexiones erróneas   La obstrucción del circuito   Flujo excesivo ➢  Barotrauma
  • 70.
    Existen aparatos (FabiusG5) dotados de limitadores ajustables de presión inspiratoria
  • 71.
    Problemas del dispositivode la concertina   Fugas   Orificio en los fuelles puede producir Barotrauma   Válvula de descarga ➢  Incompetente = Hipoventilación ➢  Atascada = Barotrauma
  • 72.
    Problemas de dispositivode control   Eléctricos   Mecánicos
  • 73.
  • 74.
    Datex Ohmeda S/5ADU   Mayores características de seguridad   Diseño que elimina los tubos de flujo de vidrio y los vaporizadores convencionales   Transductor de flujo y presión D- lite
  • 75.
    Drager Narkomed 6000y Fabius GS   Ventilador de pistón horizontal y poco visible (Narkomed 6000)   Ventilador de pistón vertical y evidente (Fabius GS) sin tubos de flujo y con indicadores electrónicos del flujo de gas fresco   Ventilador de alimentación eléctrica, impulsado por pistón de circuito único, controlado de forma electrónica, con separación de gas fresco
  • 77.
  • 79.
    Causas de contaminaciónen pabellón   Dependientes de la técnica anestésica   Dependientes del equipo
  • 80.
    Componentes   Dispositivo de recogida de gases   Dispositivo de transferencia   Interfase de eliminación   Conexiones del dispositivo de expulsión de gases   Dispositivo activo o pasivo de eliminación de gases
  • 82.
    Dispositivo de recogidade gases   Capta el exceso de gas y lo dirige a los tubos de transferencia   Los gases salen del sistema por la válvula APL y por la válvula de descarga del ventilador
  • 83.
    Dispositivo de transferencia   Conduce el exceso de gas desde el dispositivo de recogida a la interfase de eliminación   Diámetros de 19 o 30 mm.   Rígido y corto
  • 84.
    Interfase de eliminación   Protege al sistema de presiones negativas y positivas excesivas   Mantiene valores entre -0.5 +10 cms de H2O
  • 85.
    Interfase abierta   No tiene válvulas y se abre a la atmósfera   Sólo en dispositivos de eliminación activa   Reservorio ya que los gases se eliminan intermitentemente   La aspiración por minuto debe ser igual o superior al volumen por minuto del exceso de gas
  • 87.
  • 88.
    Interfase cerrada   Se comunica con la atmósfera a través de válvulas ➢  Descarga de presión positiva aislada ➢  Descarga de presión positiva y negativa
  • 89.
    Conexión del dispositivode eliminación de gases   Conducen los gases desde la interfase de extracción hasta el dispositivo de eliminación
  • 90.
    Dispositivo de eliminaciónde gases ➢  Activo   Sistema de vacío central   Es necesaria una interfase con válvula de descarga de presión negativa ➢  Pasivo   La propia presión de los gases residuales produce el flujo
  • 91.
    Riesgos   Obstrucción   Vacío excesivo
  • 92.
    Comprobación de losaparatos de anestesia   Calibración del analizador de Oxígeno   Comprobación de fugas en el circuito de baja presión ➢  Purgado de Oxígeno en una prueba de fugas con presión positiva ➢  Purgado universal de fugas con presión negativa   Comprobación del sistema circular
  • 95.
    Autocomprobación de losaparatos   Se deben leer y seguir de forma estricta todas las indicaciones del fabricante   Las pruebas pueden variar mucho entre los diferentes fabricantes
  • 99.
