1. 6º Primaria

2. MAQUINAS
Son dispositivos inventados
por el hombre para
ayudarnos en el trabajo.
Hoy en día, la mayoría de las
máquinas tienen un motor.

3. Las máquinas simples fueron inventadas
por el hombre hace ya muchos años.
POLEAS CUÑA
PALANCA
RUEDA
PLANO
INCLINADO
BIELA
MANIVELA

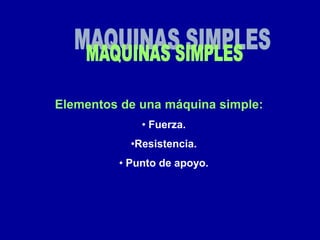

4. Elementos de una máquina simple:
• Fuerza.
•Resistencia.
• Punto de apoyo.

5. ALGUNAS MAQUINAS SIMPLES SON:
• PALANCAS
• POLEAS
• PLANO INCLINADO
• TORNO

6. LA PALANCA
Es una barra rígida que puede girar alrededor de un eje fijo. Ese eje indica la
posición de punto de apoyo.
La palanca permite mover objetos
pesados haciendo menos fuerza.
Hay de tres tipos:
Primer Género o Grado
Segundo Género o Grado
Tercer Género o Grado

7. PALANCA DE 1º GÉNERO
El punto de apoyo se encuentra
entre la Fuerza Potente y la
Fuerza Resistente
EJEMPLOS

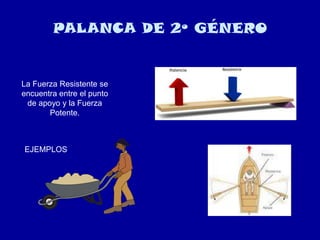

8. PALANCA DE 2º GÉNERO
La Fuerza Resistente se
encuentra entre el punto
de apoyo y la Fuerza
Potente.
EJEMPLOS

9. PALANCA DE 3º GÉNERO
La Fuerza Potente se
encuentra entre el punto
de apoyo y la Fuerza
Resistente
EJEMPLOS

10. POLEA
La polea se trata de una rueda que puede
girar alrededor de un eje que pasa por su centro. Dicha
rueda posee garganta a su alrededor. Por dicha
garganta pasa una cuerda o cadena en cuyos extremos
se aplican la fuerza potente y la fuerza resistente.
Sirve para elevar pesos a una cierta altura. Su
función es cambiar la dirección de la fuerza y/o disminuir
la fuerza.
Se usa, por ejemplo, para subir objetos a los
edificios o sacar agua de los pozos.

11. POLEA FIJA
La manera más sencilla de utilizar una polea es
anclarla en un soporte, colgar un peso en un
extremo de la cuerda, y tirar del otro extremo
para levantar el peso. A esta configuración se
le llama polea simple fija.
Una polea simple fija no produce una ventaja
mecánica la fuerza que debe aplicarse es la
misma que se habría requerido para levantar el
objeto sin la polea. La polea fija, sin embargo,
permite aplicar la fuerza en una dirección más
conveniente.

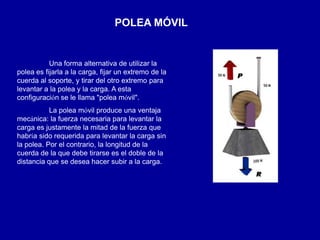

12. POLEA MÓVIL
Una forma alternativa de utilizar la
polea es fijarla a la carga, fijar un extremo de la
cuerda al soporte, y tirar del otro extremo para
levantar a la polea y la carga. A esta
configuración se le llama "polea móvil".
La polea móvil produce una ventaja
mecánica: la fuerza necesaria para levantar la
carga es justamente la mitad de la fuerza que
habría sido requerida para levantar la carga sin
la polea. Por el contrario, la longitud de la
cuerda de la que debe tirarse es el doble de la
distancia que se desea hacer subir a la carga.

13. PLANO INCLINADO
Una cuña, el pestillo del picaporte de una cerradura, una rampa,
son máquinas simples del tipo del plano inclinado. En todas ellas pueden
distinguirse dos superficies planas que forman un ángulo agudo.
El plano inclinado puede presentarse o expresar también:

14. CUÑA
Se forma por dos planos inclinados opuestos, las conocemos comúnmente como
punta, su función principal es introducirse en una superficie.
Ejemplos:

15. TORNILLO
Plano inclinado enrollado, su función es la misma del plano inclinado pero
utilizando un menor espacio.
Ejemplos:

16. TORNO
Un torno es un cilindro que consta de una manivela que lo hace girar, de
forma que nos permite levantar pesos con menos esfuerzo.
Ejemplos: grúa, pedal de bicicleta, arranque de un coche antiguo, grúa, ancla, taladro manual.

17. GUIA DE ESTUDIO
1) ¿Qué es una máquina simple? ¿Cuáles son sus elementos?
2) ¿Qué es una palanca? Dibujar los tres géneros de palancas.
3) Dibujar y escribir qué son las siguientes máquinas simples:
a) Polea fija.
b) Polea móvil.
c) Plano inclinado.
d) Torno.
4) Nombra cinco ejemplos de máquinas simples que conozcas.

18. “Denme un punto de apoyo y moveré el mundo”
(Arquimedes 287 – 212 a.c.)
Es una de las máximas de la
Física que sigue vigente a pesar de tanto
tiempo, y que también forma parte (el
principio al que hace referencia, que es la
palanca) de las maquinas simples (el
plano inclinado, la polea, la cuña y el
tornillo).
