Este documento describe varios tipos de ortesis para miembros superiores. Incluye ortesis para soportar el hombro y antebrazo en posiciones determinadas, como cabestrillos y soportes en forma de ocho, así como ortesis para tratar fracturas de húmero, codo y antebrazo. También describe ortesis para condiciones como epicondilitis que comprimen los músculos epicondíleos y alivian el dolor.

1. ORTESIS PARA MIEMBROS SUPERIORES

2. ORTESIS DE SOPORTE PARA EL
HOMBRO Y EXTREMIDAD SUPERIOR
Finalidad
soportar y fijar la extremidad superior en una posición determinada para lograr reposo
de una o más articulaciones.
Indicadas en
Lesiones de partes blandas (heridas contusas, quemaduras, infecciones, etc.),
Afecciones reumáticas (periartritis escapulohumeral,
Reumatismos inflamatorios agudos de hombro, codo y muñeca, etc.)
Traumatismos (contusiones graves,
Luxaciones del hombro o codo,
Luxación acromioclavicular, fracturas de cuello humeral, fracturas de clavícula,
etc.),
Contención postquirúrgica (osteosíntesis de huesos largos, fracturas articulares
de la extremidad superior, etc.)

3. SOPORTE DE ANTEBRAZO:
Está constituido por una cincha en la que uno de los extremos forma un anillo que rodea
la muñeca y el otro el antebrazo, luego sube por el torso, pasa por encima del hombro
cruzando la espalda para rodear el antebrazo en la zona próxima al codo.

4. CABESTRILLO (ortesis canadiense)
Reparte uniformemente la presión en toda el área de soporte y logra una mayor
sujeción de todo el antebrazo.
Cuando se desea una inmovilización más completa se puede complementar con una
banda ancha que rodea el tronco incluyendo el brazo.

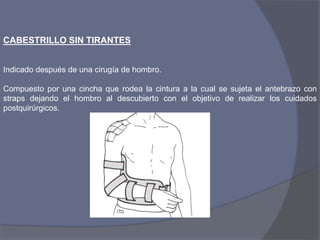

5. CABESTRILLO SIN TIRANTES
Indicado después de una cirugía de hombro.
Compuesto por una cincha que rodea la cintura a la cual se sujeta el antebrazo con
straps dejando el hombro al descubierto con el objetivo de realizar los cuidados
postquirúrgicos.

6. DISPOSITIVO EN “OCHO DE GUARISMO”
Se indica en el tratamiento de las fracturas de clavícula o tras el vendaje de yeso en
ocho.
Mantiene la posición del hombro en retropulsión reduciendo la fractura.

7. SOPORTE DE BOBATH
Está indicada para pacientes con hemiplejía que presentan subluxación inferior de la
art. Glenohumeral.
Es una variante del ocho de guarismo en la que las cinchas posteriores se cruzan en la
región interescapular con el fin de lograr la retropulsión; en tanto en el soporte de
Bobath las cinchas se cruzan a la altura de C7-D1 con el fin de elevar el hombro y
reducir la subluxación.

8. ORTESIS EN AEROPLANO O POULIQUEN:
Mantiene el hombro en abducción y el brazo y antebrazo en posición funcional.
Se utiliza en el tratamiento de la poliartritis escapulohumeral severa, ruptura
del manguito rotador, tendinitis y procesos inflamatorios de la bolsa subdeltoidea o
subacromial, postoperatorio de distintas patologías de la cintura escapular.

9. Consta de un apoyo lateral sobre la cresta ilíaca, un apoyo subaxilar y soportes
de brazo y antebrazo unidos con una barra en “L” invertida de duraluminio con
un ángulo axilar y otro a nivel del codo.
En la región distal se le adosa una férula cock-up en posición funcional donde se
apoya el antebrazo y la muñeca.
A la altura del tronco, brazo y antebrazo posee un sistema mecánico que le
permite regular su longitud de acuerdo a la necesidad de cada paciente.

10. La posición aceptada normalmente es de 45- 60 grados de abducción del hombro y
flexión de 45 grados;
90 grados en la flexión del codo con el antebrazo en posición intermedia;
En presencia de edema en la mano es necesario elevar el antebrazo por encima
de la horizontal del suelo.

11. -SLING PARA HOMBRO
- PROVEE SUSPENCIÓN A EXTREMIDADES FLÁCCIDAS (A.C.V. O LESIONES
PLEXUALES)
- PREVIENE SUBLUXACIÓN DE HOMBRO.
-DISTRIBUYE LAS FUERZAS DE TRACCIÓN.

12. ORTESIS HELICOIDAL
 Utilizada en pacientes con parálisis braquial que conservan su mano
funcional.
 Realizada con material termoplástico.
 Posee una articulación de codo que puede bloquearse en la posición
deseada: posible por el mecanismo dentado y con bloqueo que posee la
articulación mecánica.

13. ORTESIS FLAIL ARM (para brazo fláccido)
 Proporciona las mismas funciones que un miembro superior artificial, con la
ventaja de conservar el propio brazo.
 Soporta el peso del miembro y evita la subluxación escapulohumeral.
 Se puede lograr flexoextensión de codo; mantener la muñeca en posición
funcional y lograr prensiones.
MODELO STANMORE
Indicada para pacientes con parálisis total del mm.ss.
Permite efectuar actividades bilaterales siendo el miembro afectado asistente
al sano.

14. ORTESIS HELICOIDAL

15. MODELO STANMORE

18. ORTESIS PARA EL TRATAMIENTO DE LAS FRACTURAS DE HUMERO
BRACE DE HUMERO
Indicado en el período funcional de las fracturas, luego de superada la fase
aguda de reducción y estabilización a través de tracción transolecraneana, vendaje de
yeso u osteosíntesis quirúrgica.
En fracturas estables del húmero se utilizan ortesis bivalvadas (con una pieza anterior y
una posterior cerradas con tiras de velcro)

19. En fracturas supra e
intercondíleas y diafisarias
inestables, el brace se
articula a nivel del codo.

20. BRACES DE ANTEBRAZO
Se trata de férulas bivalvadas que cubren el antebrazo desde su tercio inferior hasta el
superior.
Se usan cuando es necesario realizar curaciones, rehabilitación (retardos de
consolidación, pseudoartrosis, protección en casos de osteosíntesis de antebrazo).
Al iniciar la aplicación del brace puede aparecer edema en el antebrazo y en la
mano que cederá si el paciente realiza movilizaciones y mantiene el brazo elevado.

22. ORTESIS PARA MIEMBROS SUPERIORES

23. FÉRULAS PARA LA MOVILIZACIÓN DE CODO
 Cubren desde el tercio medio del brazo hasta el tercio medio del antebrazo.
 2 valvas unidas con velcro.
 Tensores elásticos o resortes (activas)
Finalidad:
-Evitar la rigidez del codo.
-Complemento del programa de rehabilitación.
Están indicadas en:
-Fracturas complejas
-Intervenciones quirúrgicas
-Déficit en la flexo-extensión

24. Ortesis ajustable para codo
Se usa para resolver
contracturas (bíceps – tríceps)
Post – operatorios
Se usa en forma graduada y
progresiva para lograr la
flexión y extensión de codo.

26. FÉRULAS DE INMOVILIZACIÓN DEL ANTEBRAZO
- Constan de dos valvas, dorsal y palmar, con cierres de velcro.
-Pueden inmovilizar la muñeca o dejarla libre.
-Efecto de zuncho (compresión) sobre la zona de la fractura.
Su uso no es frecuente, pueden usarse en casos de:
-Mala torancia al yeso
-Pseudoartrosis
-Permite controlar la zona lesionada (fracturas abiertas, infecciones)
-Protección luego de una osteosíntesis de antebrazo.

27. Epicondilitis
- Inflamación y dolor de los músculos epicondíleos en su inserción.
- Limitación de la fuerza de la mano.
Rx (-)
Tratamiento médico
Reposo
Analgésicos
Antiinflamatorios
Infiltración
Crioterapia
Calentamiento previo a la actividad

28. ORTESIS
•brazalete de termoplástico
•codera de neoprene
•férula para limitación de la pronosupinación
(casos crónicos y recidivas)
•Brazalete
•Codera
•Ortesis para limitación de la pronosupinación

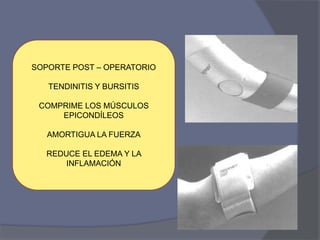

29. SOPORTE POST – OPERATORIO
TENDINITIS Y BURSITIS
COMPRIME LOS MÚSCULOS
EPICONDÍLEOS
AMORTIGUA LA FUERZA
REDUCE EL EDEMA Y LA
INFLAMACIÓN

32. •BRINDA CALOR Y CONTENCIÓN A LA
ARTICULACIÓN:
- ALIVIA EL DOLOR.
- SE USA EN FORMA CONTÍNUA.
•PERMITE MOVIMIENTOS ÚTILES PARA LAS
ACTIVIDADES.
