La ley A (A-Law) es un sistema de cuantificación logarítmica de señales de audio, usado habitualmente
con fines de compresión en aplicaciones de voz humana. Está estandarizada por la ITU-T en G.711 y es
similar a la ley Mu.

                          Características Básicas de la Ley A
   •   Es un algoritmo estandarizado, definido en el estándar ITU-T G.711
   •   Tiene una complejidad baja
   •   Utilizado en aplicaciones de voz humana
   •   No introduce prácticamente retardo algorítmico (dada su baja complejidad)
   •   Es adecuado para sistemas de transmisión TDM
   •   No es adecuado para la transmisión por paquetes
   •   Digitalmente, factor de compresión aproximadamente de 2:1

                                         Funcionamiento
El algoritmo Ley A basa su funcionamiento en un proceso de compresión y expansión llamado
companding. Se aplica una compresión/expansión de las amplitudes y posteriormente una cuantificación
uniforme. Las amplitudes de la señal de audio pequeñas son expandidas y las amplitudes más elevadas
son comprimidas.

Esto se puede entender de la siguiente forma; cuando una señal pasa a través de un compander, el
intervalo de las amplitudes pequeñas de entrada es representado en un intervalo más largo en la salida, y
el intervalo de las amplitudes más elevadas pasa a ser representado en un intervalo más pequeño en la
s
salida. En la siguiente figura podemos verlo con claridad:




Ésta figura muestra que el rango de los valores de entrada (línea horizontal) contenidos en el intervalo
[-0.2,0.2] (amplitudes pequeñas) están representados en la salida (línea vertical) en el intervalo [-0.6,0.6].
Podemos comprobar que hay una expansión.
Por otra parte vemos que los valores de entrada contenidos en el intervalo [-1,-0,6] y [0.6,1] son
representados en la salida en los intervalos [-0.9,-1] y [0.9,1]. Podemos comprobar que se produce una
compresión.


Digitalmente, todo este esquema es equivalente a aplicar una cuantificación no uniforme (logarítmica) a
la señal original, donde tendremos pequeños pasos de cuantificación para los valores pequeños de
amplitud y pasos de cuantificación grandes para los valores grandes de amplitud. Para recuperar la señal
en el destino tendremos que aplicar la función inversa.

Por lo tanto, la implementación del sistema consiste en aplicar a la señal de entrada una función
logarítmica y una vez procesada realizar una cuantificación uniforme. Es lo mismo que decir que el paso
de cuantificación sigue una función del tipo logarítmico.

Para una entrada x dada, la ecuación Ley A de salida es:

        ,

donde A es el parámetro de compresión. En Europa A = 87.7. También se usa el valor 87.6.

La función inversa es la siguiente:




El algoritmo Ley Mu (μ-law ó mu-law) es un sistema de cuantificación logarítmica de una señal de audio.
Es utilizado principalmente para audio de voz humana dado que explota las características de ésta. El
nombre de Ley Mu proviene de µ-law, que usa la letra griega µ. Su aplicación cubre el campo de
comunicaciones telefónicas. Este sistema de codificación es usado en EEUU y el Japón. En Europa se
utiliza un sistema muy parecido llamado ley A.

                   Características básicas de la Ley Mu [editar]
   •   Es un algoritmo estandarizado, definido en el estándar ITU-T G.711
   •   Tiene una complejidad baja
   •   Utilizado en aplicaciones de voz humana
   •   No introduce prácticamente retardo algorítmico (dada su baja complejidad)
   •   Es adecuado para sistemas de transmisión TDM
   •   No es adecuado para la transmisión por paquetes
   •   Factor de compresión aproximadamente de 2:1

Digitalmente, el algoritmo ley Mu es un sistema de compresión con pérdidas en comparación con la
codificación lineal normal. Esto significa que al recuperar la señal, ésta no será exactamente igual a la
original.

                                      Funcionamiento [editar]
El algoritmo Ley Mu basa su funcionamiento en un proceso de compresión y expansión llamado
compansión. Se aplica una compresión/expansión de las amplitudes y posteriormente una cuantificación
uniforme. Las amplitudes de la señal de audio pequeñas son expandidas y las amplitudes más elevadas
son comprimidas.
Esto se puede entender de la siguiente forma; cuando una señal pasa a través de un compander, el
intervalo de las amplitudes pequeñas de entrada es representado en un intervalo más largo en la salida, y
el intervalo de las amplitudes más elevadas pasa a ser representado en un intervalo más pequeño en la
salida. En la siguiente figura podemos verlo con claridad:




Esta figura muestra que el rango de los valores de entrada (línea horizontal) contenidos en el intervalo
[-0.2,0.2] (amplitudes pequeñas) están representados en la salida (línea vertical) en el intervalo [-0.6,0.6].
Podemos comprobar que hay una expansión.

Por otra parte vemos que los valores de entrada contenidos en el intervalo [-1,-0,6] y [0.6,1] son
representados en la salida en los intervalos [-0.9,-1] y [0.9,1]. Podemos comprobar que se produce una
compresión.


Digitalmente, todo este esquema es equivalente a aplicar una cuantificación no uniforme (logarítmica) a
la señal original, donde tendremos pequeños pasos de cuantificación para los valores pequeños de
amplitud y pasos de cuantificación grandes para los valores grandes de amplitud. Para recuperar la señal
en el destino tendremos que aplicar la función inversa.

Por lo tanto, la implementación del sistema consiste en aplicar a la señal de entrada una función
logarítmica y una vez procesada realizar una cuantificación uniforme. Es lo mismo que decir que el paso
de cuantificación sigue una función del tipo logarítmico.


Esta función viene definida de la siguiente forma:




La letra μ indica el factor de compresión usado (μ = 255).

Si μ = 0 la entrada es igual a la salida.




Desarrollo
Usando Matlab como herramienta, elabore un programa donde utilizando las vocales, se apliquen las
cuatizaciones uniformes y no uniformes.

1) Uniformes.
   • Redondeo.
   • Truncamiento.

2) No Uniformes.
   • Ley µ
   • Ley A
Algoritmo
clc                                    fs=8000                              % e) grafique 3
clear                               y = wavrecord(5*fs,               señales donde se
close all                         fs);                                muestre
                                           wavplay(y,
                                  fs);                                           % a) Señal Orig-
    %a)Generar un                 else                                inal
Tono                                  fs=200                                    f1=4000
                                           y =                              t=-1:0.001:1
Fs=input('Frecuencia:             wavrecord(5*fs, fs);                      x1=sin(t*f1)
');                                        wavplay(y,fs)                    subplot(3,1,1)
                                  ;                                         plot(t,x1,'b')
t=-1.0:0.01:1.0;                  end

x=sin(t*Fs);                           %c)Grafique la                      % b) Señal
                                  señal                               Muestreada
sound(x)
                                          plot(y)                         f2=40000
figure(1)                                  grid on                           t=-1:0.001:1
plot(t,x,'r');                                                               x2=sin(t*f2)
grid on                                   %d) Grafique                       subplot(3,1,2)
                                  la señal de voz                            plot(t,x2,'b')
     % b)capturar una             guardandola con una
señal de voz                      funcion

m=menu('Capturar una                     señal=wavereco                    % c) Señal con
Señal de Voz','1.                 rd(5*8000,8000)                     el fenomeno Alias
Respetando el Teorema                    save señal
de Muestreo','2. Sin                     load señal                   f3=500
Resper el Teorema de                     wavplay(señal,                  t=-1:0.001:1
Muestreo')                        8000)                                  x3=sin(t*f3)
                                                                         subplot(3,1,3)
if m==1                                                                  plot(t,x3,'b')




Resultados (Gráficas)

                                                     1
          a)
               f= 20 Hz                              0


          b)                                         -1                                 0                           1
          c)                                           -1   -0.8   -0.6   -0.4   -0.2       0.2   0.4   0.6   0.8
                                                      1
            teorema de muestreo
          “bueno…”                                   0


                                                     -1
       sin teorema de muestreo “bueno…”                -1   -0.8   -0.6   -0.4   -0.2
                                                                                        0
                                                                                            0.2   0.4   0.6   0.8
                                                                                                                    1
                                                      1

          d) ----
                                                     0
          e)

                                                     -1                                 0                           1
                                                      -1    -0.8   -0.6   -0.4   -0.2       0.2   0.4   0.6   0.8
Conclusiones

.

Más contenido relacionado

La actualidad más candente

Utp pds_l5_transformada discreta de fourier
 Utp pds_l5_transformada discreta de fourier Utp pds_l5_transformada discreta de fourier
Utp pds_l5_transformada discreta de fourier
jcbenitezp

correlacion-de-senales
correlacion-de-senalescorrelacion-de-senales
correlacion-de-senales
crico89

Ejercicios resueltos 2011
Ejercicios resueltos 2011Ejercicios resueltos 2011
Ejercicios resueltos 2011
Deyvid Atens

Segmentación de imagenes
Segmentación de imagenesSegmentación de imagenes
Segmentación de imagenes
Omar Sanchez

Imagen e histograma
Imagen e histogramaImagen e histograma
Imagen e histograma
Omar Sanchez

Transformada Discreta de Fourier
Transformada Discreta de FourierTransformada Discreta de Fourier
Transformada Discreta de Fourier
jorgeogj

4 Temas Adicionales De La Derivada
4 Temas Adicionales De La Derivada4 Temas Adicionales De La Derivada
4 Temas Adicionales De La Derivada
ERICK CONDE


La actualidad más candente (20)

TRANSFORMADA DISCRETA DE FOURIER
TRANSFORMADA DISCRETA DE FOURIERTRANSFORMADA DISCRETA DE FOURIER
TRANSFORMADA DISCRETA DE FOURIER

Apuntes y ejercicios Señales y sistemas (Borrador)
Apuntes y ejercicios Señales y sistemas (Borrador)Apuntes y ejercicios Señales y sistemas (Borrador)
Apuntes y ejercicios Señales y sistemas (Borrador)

Fourier jaime severiche
Fourier jaime severicheFourier jaime severiche
Fourier jaime severiche

Dsp5
Dsp5Dsp5
Dsp5

Utp pds_l5_transformada discreta de fourier
 Utp pds_l5_transformada discreta de fourier Utp pds_l5_transformada discreta de fourier
Utp pds_l5_transformada discreta de fourier

Dsp7
Dsp7Dsp7
Dsp7

correlacion-de-senales
correlacion-de-senalescorrelacion-de-senales
correlacion-de-senales

Ejercicios resueltos 2011
Ejercicios resueltos 2011Ejercicios resueltos 2011
Ejercicios resueltos 2011

Cap7
Cap7Cap7
Cap7

Fourier
FourierFourier
Fourier

La Derivada
La DerivadaLa Derivada
La Derivada

Segmentación de imagenes
Segmentación de imagenesSegmentación de imagenes
Segmentación de imagenes

6 curvas
6 curvas6 curvas
6 curvas

Series de fourier
Series de fourierSeries de fourier
Series de fourier

Imagen e histograma
Imagen e histogramaImagen e histograma
Imagen e histograma

Serie de fourier
Serie de fourierSerie de fourier
Serie de fourier

Problemas resueltoscap4
Problemas resueltoscap4Problemas resueltoscap4
Problemas resueltoscap4

trabajo jose rossana
trabajo jose rossanatrabajo jose rossana
trabajo jose rossana

Transformada Discreta de Fourier
Transformada Discreta de FourierTransformada Discreta de Fourier
Transformada Discreta de Fourier

4 Temas Adicionales De La Derivada
4 Temas Adicionales De La Derivada4 Temas Adicionales De La Derivada
4 Temas Adicionales De La Derivada


Destacado (20)

Europeana 23-01-2013
Europeana 23-01-2013Europeana 23-01-2013
Europeana 23-01-2013

Presentación Fernandez
Presentación FernandezPresentación Fernandez
Presentación Fernandez

Favorite Sports Players
Favorite Sports PlayersFavorite Sports Players
Favorite Sports Players

El football (futbol)
El football (futbol)El football (futbol)
El football (futbol)

La Palma, 04 Nov 2008
La Palma, 04 Nov 2008La Palma, 04 Nov 2008
La Palma, 04 Nov 2008

Medellin, 29 de septiembre de 2014
Medellin, 29 de septiembre de 2014Medellin, 29 de septiembre de 2014
Medellin, 29 de septiembre de 2014

Los colores en Química
Los colores en QuímicaLos colores en Química
Los colores en Química

Docingeamb1
Docingeamb1Docingeamb1
Docingeamb1

Musica
MusicaMusica
Musica

20120301 Energiemix En Wko
20120301 Energiemix En Wko20120301 Energiemix En Wko
20120301 Energiemix En Wko

Pere calders primària
Pere calders primàriaPere calders primària
Pere calders primària

43769924 blacksmithing
43769924 blacksmithing43769924 blacksmithing
43769924 blacksmithing

Eula.1033
Eula.1033Eula.1033
Eula.1033

Presentac..4
Presentac..4Presentac..4
Presentac..4

Agenda
AgendaAgenda
Agenda

Union Europea
Union EuropeaUnion Europea
Union Europea

PresentacióN P Royecto
PresentacióN P RoyectoPresentacióN P Royecto
PresentacióN P Royecto

Biblia.de.access.2007 e book
Biblia.de.access.2007 e bookBiblia.de.access.2007 e book
Biblia.de.access.2007 e book

Pertsonak ezberdinak gara III (Oier iker.v saskia)
Pertsonak ezberdinak gara III (Oier iker.v saskia)Pertsonak ezberdinak gara III (Oier iker.v saskia)
Pertsonak ezberdinak gara III (Oier iker.v saskia)

Affiche
AfficheAffiche
Affiche


Similar a P5pds

Imagen Filtrado Espacial
Imagen Filtrado EspacialImagen Filtrado Espacial
Imagen Filtrado Espacial
Omar Sanchez

Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4
jcbenitezp

Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4
jcbenitezp

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace
guest31b112

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace
KJEP

PROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB
PROCESAMIENTO DIGITAL DE SEÑALES CON MATLABPROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB
PROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB
INFOVIC

Trabajo dsp Filtro de Butterworth
Trabajo dsp Filtro de Butterworth Trabajo dsp Filtro de Butterworth
Trabajo dsp Filtro de Butterworth
Cristian Zapata


Similar a P5pds (20)

epn filtros
epn filtrosepn filtros
epn filtros

Practica1m
Practica1mPractica1m
Practica1m

laboratorio1 de diniz
laboratorio1 de dinizlaboratorio1 de diniz
laboratorio1 de diniz

Paralela6
Paralela6Paralela6
Paralela6

Sa fourier con matlab
Sa fourier con matlabSa fourier con matlab
Sa fourier con matlab

Imagen Filtrado Espacial
Imagen Filtrado EspacialImagen Filtrado Espacial
Imagen Filtrado Espacial

Conjuntos Difusos.ppt
Conjuntos Difusos.pptConjuntos Difusos.ppt
Conjuntos Difusos.ppt

Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4

Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4Pds 2011 2-balotario de preguntas pc4
Pds 2011 2-balotario de preguntas pc4

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace

SSLL-TE-2009-2S
SSLL-TE-2009-2SSSLL-TE-2009-2S
SSLL-TE-2009-2S

PROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB
PROCESAMIENTO DIGITAL DE SEÑALES CON MATLABPROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB
PROCESAMIENTO DIGITAL DE SEÑALES CON MATLAB

Funciones blog02
Funciones blog02Funciones blog02
Funciones blog02

SSLL-TE-2012-2S
SSLL-TE-2012-2SSSLL-TE-2012-2S
SSLL-TE-2012-2S

Matavmatlab
MatavmatlabMatavmatlab
Matavmatlab

Ejercicios serie de fourier
Ejercicios serie de fourierEjercicios serie de fourier
Ejercicios serie de fourier

Trabajo dsp Filtro de Butterworth
Trabajo dsp Filtro de Butterworth Trabajo dsp Filtro de Butterworth
Trabajo dsp Filtro de Butterworth

Fundamentos_de_Telecomunicaciones_Utiliz.pdf
Fundamentos_de_Telecomunicaciones_Utiliz.pdfFundamentos_de_Telecomunicaciones_Utiliz.pdf
Fundamentos_de_Telecomunicaciones_Utiliz.pdf

Metodos iterativos
Metodos iterativosMetodos iterativos
Metodos iterativos


Más de Edgar Martinez

Más de Edgar Martinez (20)

Transitorios De Circuitos
Transitorios De CircuitosTransitorios De Circuitos
Transitorios De Circuitos

Montajes De Electronica
Montajes De ElectronicaMontajes De Electronica
Montajes De Electronica

Amplificadores A...T
Amplificadores A...TAmplificadores A...T
Amplificadores A...T

Una Planta De Cfe
Una Planta De CfeUna Planta De Cfe
Una Planta De Cfe

Docingeamb1 Doc
Docingeamb1 DocDocingeamb1 Doc
Docingeamb1 Doc

Semaforo Doc
Semaforo DocSemaforo Doc
Semaforo Doc

Apuntes De ElectróNica Vtautas Gabriunas
Apuntes De  ElectróNica Vtautas GabriunasApuntes De  ElectróNica Vtautas Gabriunas
Apuntes De ElectróNica Vtautas Gabriunas

Modelado De Sistemas
Modelado De SistemasModelado De Sistemas
Modelado De Sistemas

Residuos Peligrosos.Url
Residuos Peligrosos.UrlResiduos Peligrosos.Url
Residuos Peligrosos.Url

00026162
0002616200026162
00026162

Acciones Desarrolladas Para Prevenir Contaminacion
Acciones Desarrolladas Para Prevenir ContaminacionAcciones Desarrolladas Para Prevenir Contaminacion
Acciones Desarrolladas Para Prevenir Contaminacion

Ambiental
AmbientalAmbiental
Ambiental

Calidad Del Aire En Mexicali
Calidad Del Aire En MexicaliCalidad Del Aire En Mexicali
Calidad Del Aire En Mexicali

Calidad Del Aire En Mexicali1
Calidad Del Aire En Mexicali1Calidad Del Aire En Mexicali1
Calidad Del Aire En Mexicali1

CapíTulo Octavo
CapíTulo OctavoCapíTulo Octavo
CapíTulo Octavo

Circuitos De Potencia
Circuitos De PotenciaCircuitos De Potencia
Circuitos De Potencia

Conclusion
ConclusionConclusion
Conclusion

Contamina[1]..
Contamina[1]..Contamina[1]..
Contamina[1]..

Control
ControlControl
Control

DiseñO Del Integrador
DiseñO Del IntegradorDiseñO Del Integrador
DiseñO Del Integrador


P5pds

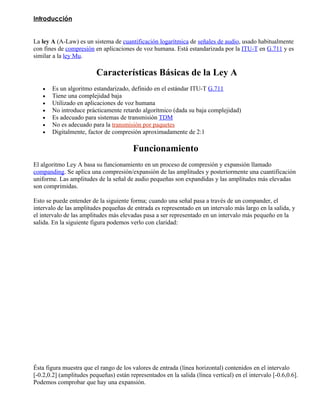

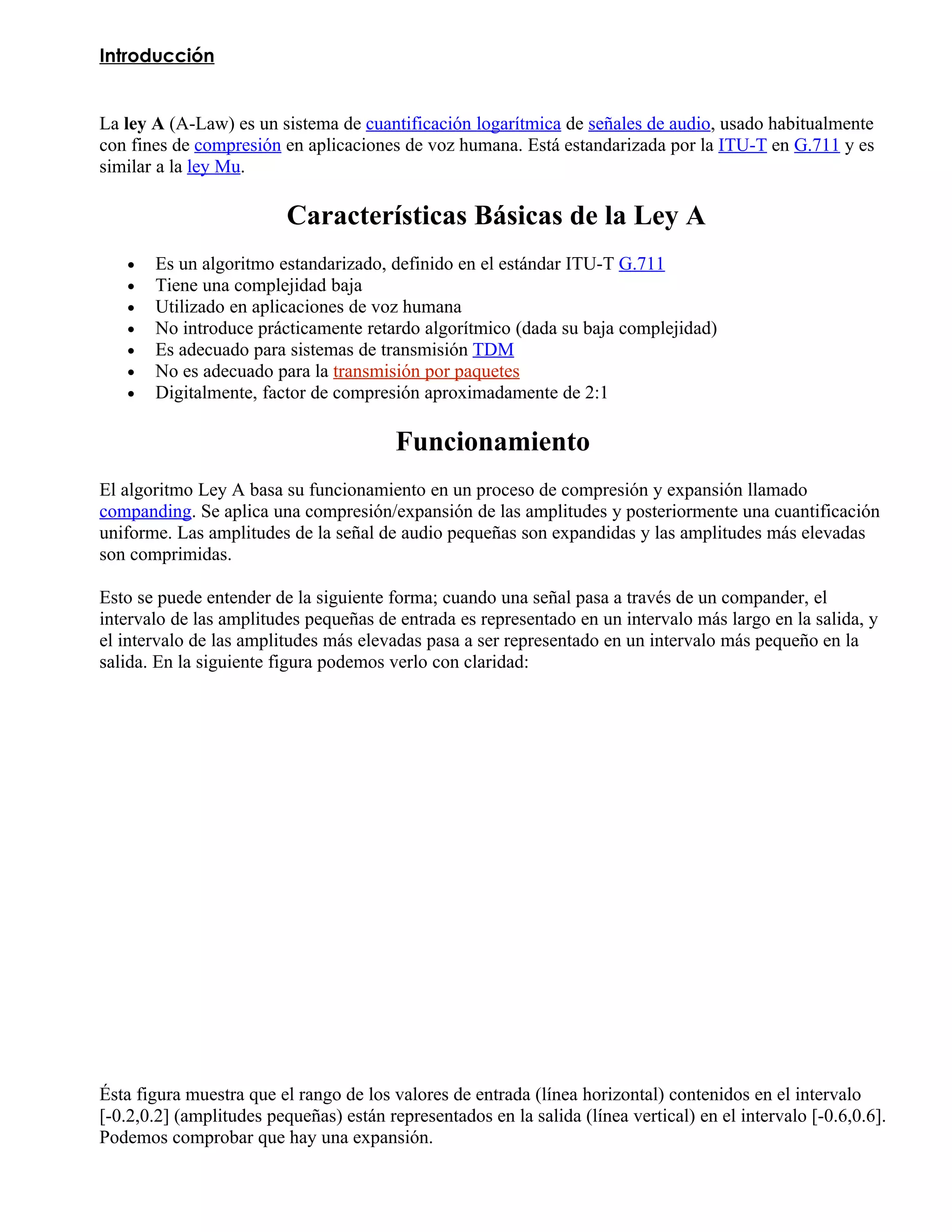

  • 1. Introducción La ley A (A-Law) es un sistema de cuantificación logarítmica de señales de audio, usado habitualmente con fines de compresión en aplicaciones de voz humana. Está estandarizada por la ITU-T en G.711 y es similar a la ley Mu. Características Básicas de la Ley A • Es un algoritmo estandarizado, definido en el estándar ITU-T G.711 • Tiene una complejidad baja • Utilizado en aplicaciones de voz humana • No introduce prácticamente retardo algorítmico (dada su baja complejidad) • Es adecuado para sistemas de transmisión TDM • No es adecuado para la transmisión por paquetes • Digitalmente, factor de compresión aproximadamente de 2:1 Funcionamiento El algoritmo Ley A basa su funcionamiento en un proceso de compresión y expansión llamado companding. Se aplica una compresión/expansión de las amplitudes y posteriormente una cuantificación uniforme. Las amplitudes de la señal de audio pequeñas son expandidas y las amplitudes más elevadas son comprimidas. Esto se puede entender de la siguiente forma; cuando una señal pasa a través de un compander, el intervalo de las amplitudes pequeñas de entrada es representado en un intervalo más largo en la salida, y el intervalo de las amplitudes más elevadas pasa a ser representado en un intervalo más pequeño en la s salida. En la siguiente figura podemos verlo con claridad: Ésta figura muestra que el rango de los valores de entrada (línea horizontal) contenidos en el intervalo [-0.2,0.2] (amplitudes pequeñas) están representados en la salida (línea vertical) en el intervalo [-0.6,0.6]. Podemos comprobar que hay una expansión.
  • 2. Por otra parte vemos que los valores de entrada contenidos en el intervalo [-1,-0,6] y [0.6,1] son representados en la salida en los intervalos [-0.9,-1] y [0.9,1]. Podemos comprobar que se produce una compresión. Digitalmente, todo este esquema es equivalente a aplicar una cuantificación no uniforme (logarítmica) a la señal original, donde tendremos pequeños pasos de cuantificación para los valores pequeños de amplitud y pasos de cuantificación grandes para los valores grandes de amplitud. Para recuperar la señal en el destino tendremos que aplicar la función inversa. Por lo tanto, la implementación del sistema consiste en aplicar a la señal de entrada una función logarítmica y una vez procesada realizar una cuantificación uniforme. Es lo mismo que decir que el paso de cuantificación sigue una función del tipo logarítmico. Para una entrada x dada, la ecuación Ley A de salida es: , donde A es el parámetro de compresión. En Europa A = 87.7. También se usa el valor 87.6. La función inversa es la siguiente: El algoritmo Ley Mu (μ-law ó mu-law) es un sistema de cuantificación logarítmica de una señal de audio. Es utilizado principalmente para audio de voz humana dado que explota las características de ésta. El nombre de Ley Mu proviene de µ-law, que usa la letra griega µ. Su aplicación cubre el campo de comunicaciones telefónicas. Este sistema de codificación es usado en EEUU y el Japón. En Europa se utiliza un sistema muy parecido llamado ley A. Características básicas de la Ley Mu [editar] • Es un algoritmo estandarizado, definido en el estándar ITU-T G.711 • Tiene una complejidad baja • Utilizado en aplicaciones de voz humana • No introduce prácticamente retardo algorítmico (dada su baja complejidad) • Es adecuado para sistemas de transmisión TDM • No es adecuado para la transmisión por paquetes • Factor de compresión aproximadamente de 2:1 Digitalmente, el algoritmo ley Mu es un sistema de compresión con pérdidas en comparación con la codificación lineal normal. Esto significa que al recuperar la señal, ésta no será exactamente igual a la original. Funcionamiento [editar] El algoritmo Ley Mu basa su funcionamiento en un proceso de compresión y expansión llamado compansión. Se aplica una compresión/expansión de las amplitudes y posteriormente una cuantificación uniforme. Las amplitudes de la señal de audio pequeñas son expandidas y las amplitudes más elevadas son comprimidas.

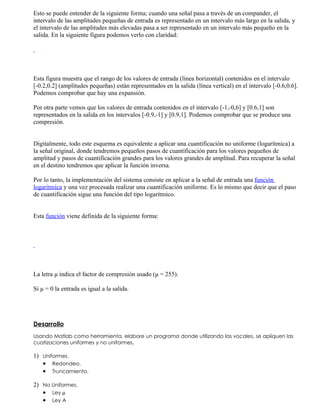

  • 3. Esto se puede entender de la siguiente forma; cuando una señal pasa a través de un compander, el intervalo de las amplitudes pequeñas de entrada es representado en un intervalo más largo en la salida, y el intervalo de las amplitudes más elevadas pasa a ser representado en un intervalo más pequeño en la salida. En la siguiente figura podemos verlo con claridad: Esta figura muestra que el rango de los valores de entrada (línea horizontal) contenidos en el intervalo [-0.2,0.2] (amplitudes pequeñas) están representados en la salida (línea vertical) en el intervalo [-0.6,0.6]. Podemos comprobar que hay una expansión. Por otra parte vemos que los valores de entrada contenidos en el intervalo [-1,-0,6] y [0.6,1] son representados en la salida en los intervalos [-0.9,-1] y [0.9,1]. Podemos comprobar que se produce una compresión. Digitalmente, todo este esquema es equivalente a aplicar una cuantificación no uniforme (logarítmica) a la señal original, donde tendremos pequeños pasos de cuantificación para los valores pequeños de amplitud y pasos de cuantificación grandes para los valores grandes de amplitud. Para recuperar la señal en el destino tendremos que aplicar la función inversa. Por lo tanto, la implementación del sistema consiste en aplicar a la señal de entrada una función logarítmica y una vez procesada realizar una cuantificación uniforme. Es lo mismo que decir que el paso de cuantificación sigue una función del tipo logarítmico. Esta función viene definida de la siguiente forma: La letra μ indica el factor de compresión usado (μ = 255). Si μ = 0 la entrada es igual a la salida. Desarrollo Usando Matlab como herramienta, elabore un programa donde utilizando las vocales, se apliquen las cuatizaciones uniformes y no uniformes. 1) Uniformes. • Redondeo. • Truncamiento. 2) No Uniformes. • Ley µ • Ley A

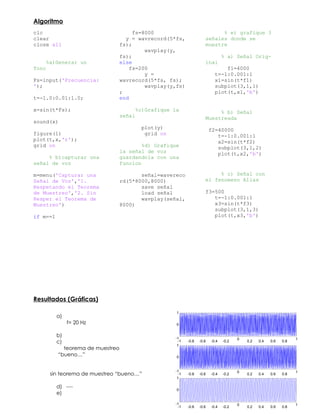

  • 4. Algoritmo clc fs=8000 % e) grafique 3 clear y = wavrecord(5*fs, señales donde se close all fs); muestre wavplay(y, fs); % a) Señal Orig- %a)Generar un else inal Tono fs=200 f1=4000 y = t=-1:0.001:1 Fs=input('Frecuencia: wavrecord(5*fs, fs); x1=sin(t*f1) '); wavplay(y,fs) subplot(3,1,1) ; plot(t,x1,'b') t=-1.0:0.01:1.0; end x=sin(t*Fs); %c)Grafique la % b) Señal señal Muestreada sound(x) plot(y) f2=40000 figure(1) grid on t=-1:0.001:1 plot(t,x,'r'); x2=sin(t*f2) grid on %d) Grafique subplot(3,1,2) la señal de voz plot(t,x2,'b') % b)capturar una guardandola con una señal de voz funcion m=menu('Capturar una señal=wavereco % c) Señal con Señal de Voz','1. rd(5*8000,8000) el fenomeno Alias Respetando el Teorema save señal de Muestreo','2. Sin load señal f3=500 Resper el Teorema de wavplay(señal, t=-1:0.001:1 Muestreo') 8000) x3=sin(t*f3) subplot(3,1,3) if m==1 plot(t,x3,'b') Resultados (Gráficas) 1 a) f= 20 Hz 0 b) -1 0 1 c) -1 -0.8 -0.6 -0.4 -0.2 0.2 0.4 0.6 0.8 1 teorema de muestreo “bueno…” 0 -1 sin teorema de muestreo “bueno…” -1 -0.8 -0.6 -0.4 -0.2 0 0.2 0.4 0.6 0.8 1 1 d) ---- 0 e) -1 0 1 -1 -0.8 -0.6 -0.4 -0.2 0.2 0.4 0.6 0.8
