Este documento describe las etapas de la exploración de hidrocarburos. Comienza con la identificación de áreas de interés a través de métodos indirectos como la geología de superficie y la geoquímica. Luego se realiza la geología de detalle de superficie y la exploración geofísica para detectar trampas potenciales. Finalmente, se perforan pozos exploratorios ubicados estratégicamente para verificar la presencia de hidrocarburos.

1. MODULO I
Docente: Ing. Carlos Quispe Torres

3. EXPLORACION
“La exploración en búsqueda de petróleo y gas ha sido considerada
un arte más que una ciencia, integra métodos antiguos con las
técnicas más modernas. El Geólogo combina un análisis científico y
la imaginación para resolver exitosamente el problema de
encontrar y recuperar los hidrocarburos”.
EXPLORACION DE HIDROCARBUROS

4. ETAPAS DE LA EXPLORACIONN
Identificación de áreas de interés.
Geología de superficie.
Reconocimiento desde el aire.
(exploración por imágenes)
Geoquímica .
Geofísica.
Detección de trampas
Métodos geofísicos de alta
tecnología como la sísmica
tridimensional (3D)
Verificación de la acumulación Perforación
EXPLORACION DE HIDROCARBUROS

5. IDENTIFICACION DE AREAS DE INTERES
Con esta etapa se inicia la exploración en una región virgen o
desconocida.
Se trata de una fase preliminar en la que se utilizan métodos
indirectos como la geología de superficie (se toman muestras de
rocas) o geología de campo, reconocimiento desde el aire (radares y
métodos aeromagnéticos y aerogravimétricos) y espacio,
geoquímica y geofísica.
Esta fase permite identificar áreas con características favorables a la
existencia de hidrocarburos en el subsuelo.
EXPLORACION DE HIDROCARBUROS

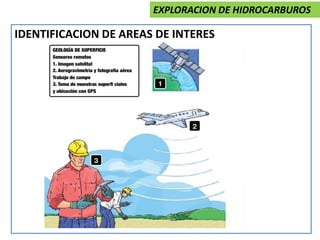

6. IDENTIFICACION DE AREAS DE INTERES
EXPLORACION DE HIDROCARBUROS

7. LA AEROFOTOGEOLOGIA
Levantamiento de mapas
usando fotografías tomadas
desde un avión en vuelo.
Hoy en día se usa Imágenes
Satelitales.
Se emplea mucho en la
exploración.
EXPLORACION GEOLOGIA DE SUPERFICIE

8. RELEVAMIENTO GEOLOGICO
Reconocer la presencia y
determinar la naturaleza de
las facies favorables para la
acumulación de Hidrocarburos
y fijar su posición en la serie
sedimentaria, lo que se
denomina generalmente como
Búsqueda Estratigráfica.
EXPLORACION GEOLOGIA DE SUPERFICIE

9. RELEVAMIENTO GEOLOGICO
Develar y localizar las trampas, determinar con la mayor precisión
posible su geometría. Son denominados Estudios Estructurales.
EXPLORACION GEOLOGIA DE SUPERFICIE

10. TRABAJO DE GABINETE
 Elaboración del mapa geológico.
 Interpretación de secciones geológicas.
 Elaboración de mapas estructurales.
 Elaboración de mapas Isopaquicos.
 Ubicación para la perforación del pozo exploratorio
EXPLORACION GEOLOGIA DE SUPERFICIE

11. EXPLORACION GEOLOGIA DE SUPERFICIE
ELABORACION DE MAPA GEOLOGICO
Con la información obtenida del
relevamiento geológico como ser:
- Rumbo o dirección de los estratos
- Inclinación de las rocas.
- Contactos formacionales.
- Ejes anticlinales y sinclinales.
Son plasmados sobre mapas
topográficas o imágenes satelitales
para su posterior interpretación.
7820000782500078300007835000784000078450007850000785500078600007865000
435000 440000 445000 450000
440000 445000 450000
7820000782500078300007835000784000078450007850000785500078600007865000
435000
PALEOGENO-NEOGENO
DEVONICO
CARBONÍFERO
PÉRMICO
TRIASICO-JURASICO
CUATERNARIO
FALLACAROHUAYCHO
FALLADIVISADERO
SERRANIACAROHUAYCHO
R E F E R E N C I A S
A
ANTICLINALGUTIERREZ
ANTICLINALLOSHUESOSANTICLINALTAREIRA
FALLA
TAREIRI
455000
455000
POZO LHS-X1
CYQ-X1001
CYQ-X1 A`
Fm. PETACA

12. EXPLORACION GEOLOGIA DE SUPERFICIE
INTERPRETACION DE SECCIONES ESTRUCTURALES
Una sección transversal ilustra la configuración de muchas
formaciones vista desde un plano vertical.
Obtener una idea completa del cuadro geológico en el subsuelo.
21° 19° 21° 22° 22° 15° 18°
18°
20°
47°
30°
19°
68°
21° 44° 57°
37°
42°
50°
39°
20° 20°
14° 15° 10°
20°
67° 64° 37° 41°
22°
18°
11°17°
08°
04°
03° 13°
19° 44° 45°
37°
46°
45°
31°
24°
35° 30°
25°32°
25°
26°
Tc
Tc
Esc
Cho
Esc
TgCho
TupT-3
iq
11°
47°
PF. 3901m
104 m
246 m
896 m
1053 m
1647 m
1761 m
2251 m
2636 m
2723 m
3480 m
3656 m
Tc
28°
22° 27° 22° 25°
27°
Iq.
Tup
LM.
Hm.
Iq.
Tup
LM.
Esc.
Cho.
LM.
Iq.
Esc
Cho
Tup
Cho.
Esc.
LHS-X1
CYQ-x1001
CYQ-X1
W E
Icl
Sil +SR
Sil +SR
Yc
Trq
Gdy
Tc Pt
Pt
Pt
ST
Tg
T-2+Tup
PF. 1042m
FALLA
CAROHUAYCHO

13. EXPLORACION GEOLOGIA DE SUPERFICIE
MAPA ESTRUCTURAL
Se construyen para mostrar la forma
geométrica de una unidad
estratigráfica.
Los mapas estructurales se dibujan
sobre planos específicos de unidades
litológicas y también sobre unidades
de tiempo.

14. EXPLORACION GEOLOGIA DE SUPERFICIE
MAPA ISOPAQUICO
Este tipo de mapa, muestra
por medio de líneas de
contorno, la distribución y
espesor de las unidades
escogidas.
Las líneas de contorno
conectan puntos de igual
espesor vertical medidos
entre dos planos de referencia
CMT-X4
CMT-X10
CMT-X3
CMT-9A
CMT-6
CMT-5
CMT-1
CMT-X7
CMT-2002
CMT 2008 -1
CMT-8
Falla II
Falla III
Capo=+713m.PozoCMT-7
31
48
39
25
25
41
20
10
452000 454000
76800007682000768400076810007683000
453000
452000 454000453000
76800007682000768400076810007683000
30
40
48
20
10
0
20
10
0
BLOQUE
III
BLOQUE
II
BLOQUE
I

15. EXPLORACION GEOLOGIA DE SUPERFICIE
UBICACIÓN DE POZO EXPLORATORIO
Se ubican con datos de exploración en zonas potencialmente
atractivas geológicamente hablando. En la culminación o cúspide
(alto), de una estructura geológica.
Pudiendo resultar secas o productores, rentables o no rentables.
CERRADO POR INVASION DE AGUA
CERRADO-TEMPORALMENTE ABANDONADO
CERRADO POR ARENA
CERRADO EN RESERVA
PRODUCTOR DE GAS Y CONDENSADO
POZO PROPUESTO
ABANDONADO
CON ZONA ABANDONADA
INYECTOR DE GAS
ESTADO DE LOS POZOS
POZO PRODUCTOR DE PETROLEO
NO ALCANZO
Cierre estructural
Spill point
Culminación

16. EXPLORACION GEOFISICA
Permite determinar en profundidad una imagen más o menos
aproximada de la estructura, la forma y disposición de las
diferentes unidades litológicas o capas de la tierra, mediante la
detección de ondas acústicas, producidas por una fuente artificial
(martillo, vibro, explosión, etc.), detectan en la superficie sensores
(geófonos).
EXPLORACION DE HIDROCARBUROS

17. EXPLORACION GEOFISICA
Se emplean por lo general tres métodos:
 Gravimetría
 Magnetometría
 Sísmica
EXPLORACION DE HIDROCARBUROS

18. GEOQUIMICA
El análisis químico de muestras del suelo, con el propósito de detectar la
presencia de hidrocarburos, ha sido empleado como herramienta de exploración.
Objetivos:
Establecer la presencia y distribución
de hidrocarburos en el área.
Determinar la probable carga de
hidrocarburos de prospecto.
Identifican los sectores de la cuenca
que son más atractivos.
Evaluar el mejor riesgo, identificando
aquellos prospectos asociados con
fuertes anomalías geoquímicas
EXPLORACION DE HIDROCARBUROS
