El Convento Franciscano de San Pietro in Montorio en Roma fue construido entre 1502 y 1510 por el arquitecto Donato Bramante siguiendo los cánones del Renacimiento. Consta de una pequeña capilla circular rodeada por 16 columnas dóricas que sostienen una balaustrada coronada por una cúpula semiesférica con cruz. El edificio se encuentra en lo alto de una colina con vistas a Roma y su diseño circular evoca la realidad divina del cosmos.

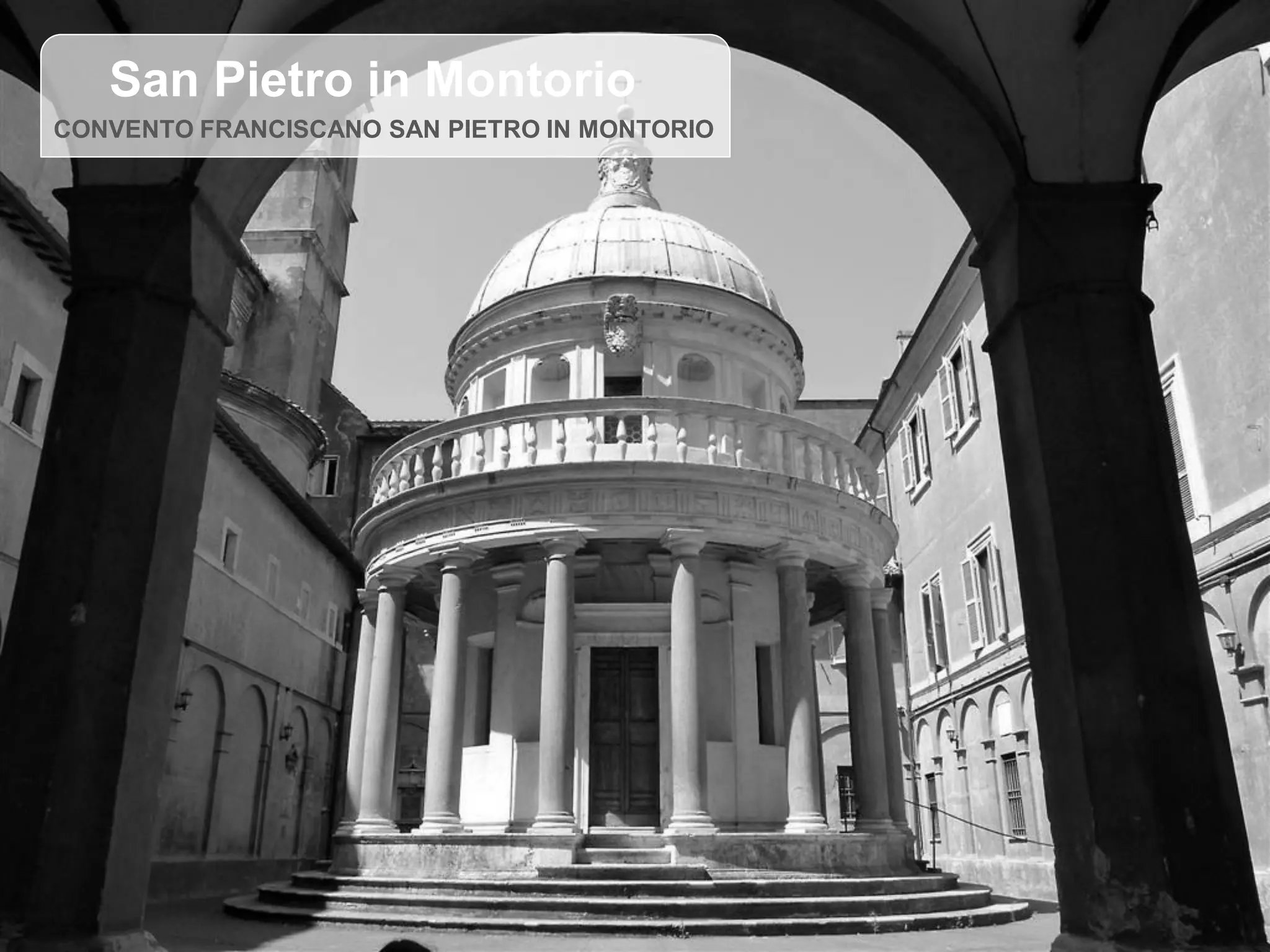

1. San Pietro in Montorio
CONVENTO FRANCISCANO SAN PIETRO IN MONTORIO

2. Cuerpo Conceptual

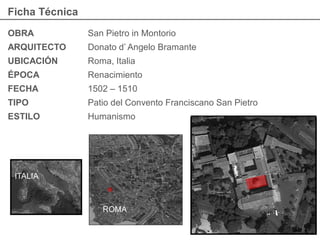

3. Ficha Técnica
OBRA San Pietro in Montorio
ARQUITECTO Donato d’ Angelo Bramante
UBICACIÓN Roma, Italia
ÉPOCA Renacimiento
FECHA 1502 – 1510
TIPO Patio del Convento Franciscano San Pietro
ESTILO Humanismo
ITALIA
ROMA

4. IV - V V - XV XV – XVI XVII – XVIII
CLASICA MEDIA RENACIMIENTO BARROCO

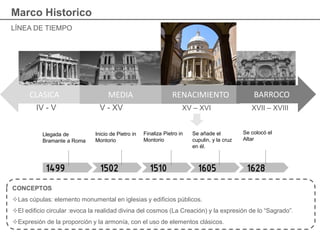

Marco Historico
LÍNEA DE TIEMPO
CONCEPTOS
Las cúpulas: elemento monumental en iglesias y edificios públicos.
El edificio circular :evoca la realidad divina del cosmos (La Creación) y la expresión de lo “Sagrado”.
Expresión de la proporción y la armonía, con el uso de elementos clásicos.
1499
Llegada de
Bramante a Roma
1502
Inicio de Pietro in
Montorio
1510
Finaliza Pietro in
Montorio
1605
Se añade el
cupulin, y la cruz
en él.
1628
Se colocó el
Altar

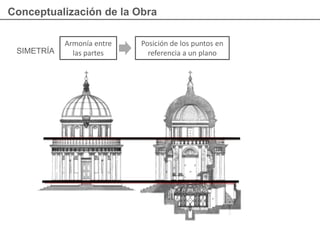

5. Conceptualización de la Obra
SIMETRÍA
Posición de los puntos en
referencia a un plano
Armonía entre
las partes

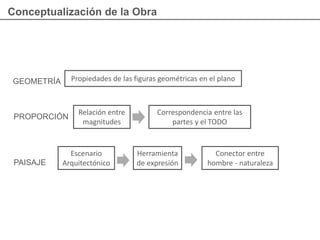

6. Conceptualización de la Obra
GEOMETRÍA
PROPORCIÓN
PAISAJE
Herramienta
de expresión
Escenario
Arquitectónico
Conector entre
hombre - naturaleza
Correspondencia entre las
partes y el TODO
Relación entre
magnitudes
Propiedades de las figuras geométricas en el plano

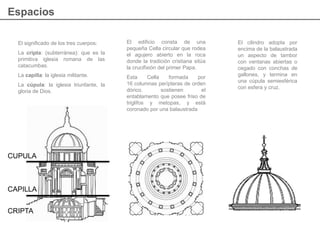

7. El significado de los tres cuerpos:
La cripta: (subterránea): que es la
primitiva iglesia romana de las
catacumbas.
La capilla: la iglesia militante.
La cúpula: la iglesia triunfante, la
gloria de Dios.
El edificio consta de una
pequeña Cella circular que rodea
el agujero abierto en la roca
donde la tradición cristiana sitúa
la crucifixión del primer Papa.
Esta Cella formada por
16 columnas perípteras de orden
dórico, sostienen el
entablamento que posee friso de
triglifos y metopas, y está
coronado por una balaustrada
El cilindro adopta por
encima de la balaustrada
un aspecto de tambor
con ventanas abiertas o
cegado con conchas de
gallones, y termina en
una cúpula semiesférica
con esfera y cruz.
Espacios
CUPULA
CRIPTA
CAPILLA

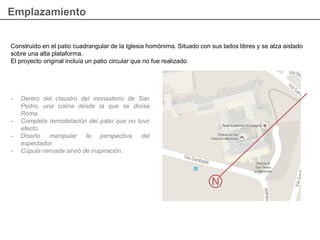

8. Construido en el patio cuadrangular de la Iglesia homónima. Situado con sus lados libres y se alza aislado
sobre una alta plataforma.
El proyecto original incluía un patio circular que no fue realizado.
- Dentro del claustro del monasterio de San
Pedro, una colina desde la que se divisa
Roma.
- Completa remodelación del patio que no tuvo
efecto.
- Diseño manipular la perspectiva del
espectador.
- Cúpula nervada sirvió de inspiración.
N
Emplazamiento

9. Cuerpo Geometrico

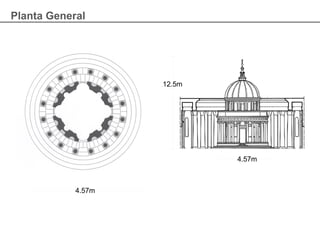

10. Planta General
4.57m
4.57m
12.5m

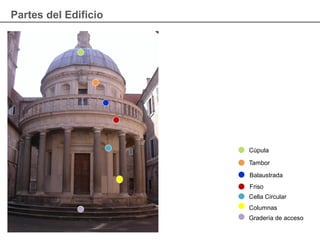

11. Partes del Edificio
Cúpula
Tambor
Balaustrada
Friso
Cella Circular
Columnas
Gradería de acceso

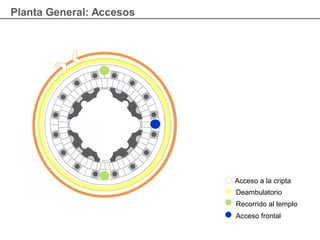

12. Planta General: Accesos
Acceso a la cripta
Recorrido al templo
Acceso frontal
Deambulatorio

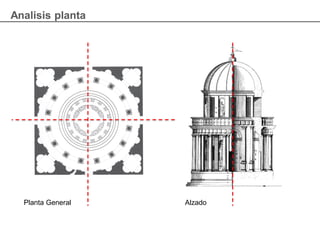

13. Analisis planta
Planta General Alzado

14. Materialidad

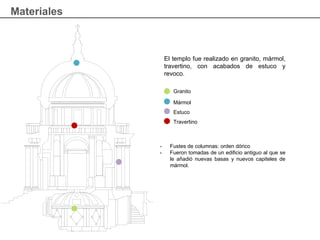

15. Granito
El templo fue realizado en granito, mármol,
travertino, con acabados de estuco y
revoco.
Mármol
Estuco
Travertino
Materiales
- Fustes de columnas: orden dórico
- Fueron tomadas de un edificio antiguo al que se
le añadió nuevas basas y nuevos capiteles de
mármol.
