El documento explica el plano cartesiano, que es un sistema de coordenadas con ejes perpendiculares donde se ubican puntos mediante valores en los ejes X e Y. Los puntos se representan como coordenadas (x,y) y su ubicación depende de si los valores de X e Y son positivos o negativos, dividiendo el plano en cuatro cuadrantes.

1. Matemáticas 286
Plano cartesiano

2. Matemáticas 286
n

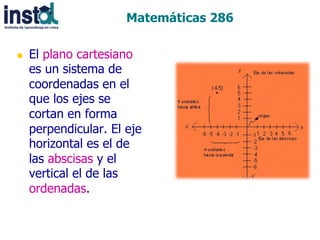

El plano cartesiano
es un sistema de
coordenadas en el
que los ejes se
cortan en forma
perpendicular. El eje
horizontal es el de
las abscisas y el
vertical el de las
ordenadas.

3. Matemáticas 286
n

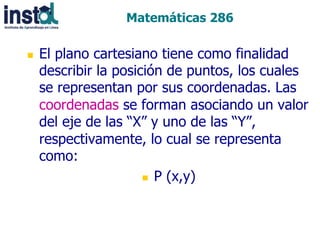

El plano cartesiano tiene como finalidad
describir la posición de puntos, los cuales
se representan por sus coordenadas. Las
coordenadas se forman asociando un valor
del eje de las “X” y uno de las “Y”,
respectivamente, lo cual se representa
como:
n P (x,y)

4. Matemáticas 286
n

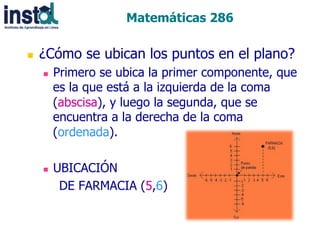

¿Cómo se ubican los puntos en el plano?
n
n
Primero se ubica la primer componente, que
es la que está a la izquierda de la coma
(abscisa), y luego la segunda, que se
encuentra a la derecha de la coma
(ordenada).
UBICACIÓN
DE FARMACIA (5,6)

5. Matemáticas 286
n
Direcciones
n
n
Cuando “X” (la primera coordenada)
aumenta, el punto se mueve a la derecha. Si
disminuye, el punto va a la izquierda.
Cuando “Y” (la segunda coordenada)
aumenta, el punto se mueve hacia arriba. Si
disminuye el punto va hacia abajo.

6. Matemáticas 286
n

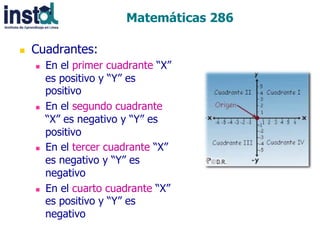

Cuadrantes:
n
n
n
n
En el primer cuadrante “X”
es positivo y “Y” es
positivo
En el segundo cuadrante
“X” es negativo y “Y” es
positivo
En el tercer cuadrante “X”
es negativo y “Y” es
negativo
En el cuarto cuadrante “X”
es positivo y “Y” es
negativo
