1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
1 de 6
MIGUEL M. CARMONA
PRÁCTICA: USO DE MULTÍMETRO - SELECTOR VOLTÍMETRO
1) DATOS GENERALES
NOMBRE DE LA PRÁCTICA:
ASIGNATURA: FECHA:
PROF. TITULAR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Que el estudiante conozca la forma de utilizar el selector de voltímetro de un multímetro marca BK, y que
aplique lo aprendido para la lectura de voltajes en diversos circuitos eléctricos.
3) MATERIALES:
a) Hoja de Práctica: Uso de multímetro-selector en voltímetro
b) Multímetro BK
c) Diversos materiales eléctricos según las practicas a desarrollar
4) PROCEDIMIENTOS DE SEGURIDAD
Antes de comenzar con este trabajo, se debe completar la siguiente lista de verificación:
 Utilización de guantes aislantes en caso de manipular o entrar en contacto con líneas u objetos energizados.
 Utilizar gafas y zapatos aislantes en todo momento de la práctica si existe algún riesgo de cortos circuitos.
 Quitarse accesorios que puedan conducir corriente eléctrica.

2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 6
MIGUEL M. CARMONA
5) INTRODUCCIÓN
Un multímetro es un aparato que se utiliza para medir diversos tipos magnitudes eléctricas, dependiendo también del
modelo y/o del alcance del mismo. En el laboratorio del Centro de Innovación en Mecatrónica (CIM) se cuenta con
multímetros de la marca BK, que entre sus funciones cuenta con la capacidad de medir:
i. Voltaje (CA y CD)
ii. Resistencia
iii. Continuidad eléctrica
iv. Frecuencia eléctrica
v. Capacitancia.
vi. Amperajes (mA y hasta 20A)
El equipo consiste básicamente del instrumento electrónico con display y 2 cables de trabajo que, dependiendo de la
variable eléctrica a medir, será el tipo de conexión en los bornes.
MULTÍMETRO BK
OPCIÓN VOLTÍMETRO
Es la interface que se utiliza para medir, directa o indirectamente, diferencias de potencial eléctrico. Esencialmente, el
principio del voltímetro está constituido por un galvanómetro sensible que se conecta en serie con una resistencia
adicional de valor elevado. El instrumento que se utilizará tiene selector de lecturas de voltajes en CD (corriente drecta)
y CA (corriente alterna), por lo que habrá que seguir las instrucciones necesarias para realizar una medida efectiva.
A continuación, se detallará la forma de utilizarlo para medir el voltaje en dispositivos o líneas eléctricas.

3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 6
MIGUEL M. CARMONA
6) DESARROLLO:
a) El instrumento trae 4 bornes en la parte inferior:
Bornes de conexion
b) Lo primero que se hará, será conectar el cable rojo al borne marcado con la opción VΩ:
Borne de Voltaje
c) Después conectar el cable de trabajo negro en uno de los bornes centrales, marcado con las letras COM:
Borne común

4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 6
MIGUEL M. CARMONA
d) Posteriormente seleccionar el tipo de voltaje a medir, ya que este puede ser en CD o CA, para ello pregunte a su
instructor o maestro cuál seleccionar, pues en caso de elegir mal el tipo de voltaje a medir, el aparato puede sufrir
daños. En la imagen siguiente se encuentra en modo apagado.
Perilla selectora
e) En este modelo, el selector mide voltaje en CA (corriente alterna) con la orientación marcada en la imagen. Tomar
en cuenta que la forma de medir voltaje, es conectando el dispositivo en paralelo en los circuitos.
Nota: Existen algunos modelos de multímetros con sensibilidad alta que siempre marcan lecturas diferentes de cero desde su
encendido, esto se debe a la ionización del aire, pero se estabiliza la lectura cuando se mide algún dispositivo o línea.
Selección voltaje CA Lectura de voltaje CA en cero Lectura de voltaje CA
f) Para elegir la opción: medir voltaje en CD (corriente directa), el selector estará así:
Selección voltaje CD Lectura de voltaje CD en cero Lectura de voltaje CD
g) A continuación, desarrolle las siguientes prácticas.

5. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
5 de 6
MIGUEL M. CARMONA
PRÁCTICA 1: VOLTAJES CD EN CONEXIÓN DE PILAS EN SERIE Y PARALELO
1) OBJETIVO:
Que el estudiante aplique la conexión de pilas en serie y en paralelo, y que compruebe los voltajes
medidos en cualquier arreglo.
2) MATERIALES POR EQUIPO:
a) 1 Multímetro BK
b) 1 Tablilla Protoboard
c) 1 Focos Led o foco de 6.3V
d) 3 o más porta pilas
e) 3 o más pilas de diversos voltajes CD
3) PROCEDIMIENTO:
Las pilas se conectan en serie o paralelo entendiendo que, la forma de unión es el tipo de arreglo:
PILAS EN SERIE: Es la conexión del polo positivo de una pila con el negativo de otra y así subsecuentemente, y su voltaje
total es la suma de todas las pilas.
PILAS EN PARALELO: Se conectan del mismo polo entre sí, es decir positivo de una pila con el positivo de otra y negativo
con negativo, así su voltaje total es el mismo que el de una sola.
Las pilas no se pueden llamar baterías, porque batería seria la unión de dos o más pilas.
a) Forme un arreglo en serie con mínimo 3 pilas y conecte un foco o led al final de sus terminales. Puede conectar todo en
la tablilla del Protoboard. Mida el voltaje en las terminales del foco, repase la forma de conectar el multímetro (en
paralelo), observe la luminosidad del foco y separe una pila, explique por qué al retirar un elemento el foco se apaga.
VCD 1 PILA VCD 2 PILAS VCD 3 PILAS VCD 4 PILAS VCD 5 PILAS
LECTURA
1
LECTURA
2
LECTURA
3
LECTURA
4
b) Forme un circuito en paralelo, mida el voltaje en las terminales del foco y observe la luminosidad de la lámpara, retire
una pila y explique porque en el circuito en paralelo no se corta.
VCD 1 PILA VCD 2 PILAS VCD 3 PILAS VCD 4 PILAS VCD 5 PILAS
LECTURA
1
LECTURA
2
LECTURA
3
LECTURA
4
Platiquen en grupo las conclusiones…

6. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
6 de 6
MIGUEL M. CARMONA

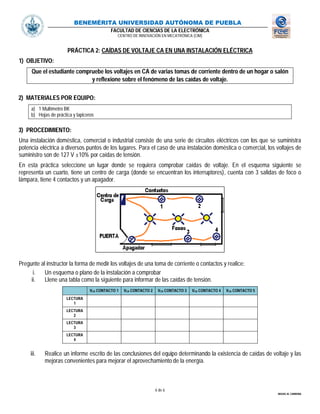

PRÁCTICA 2: CAÍDAS DE VOLTAJE CA EN UNA INSTALACIÓN ELÉCTRICA
1) OBJETIVO:
Que el estudiante compruebe los voltajes en CA de varias tomas de corriente dentro de un hogar o salón
y reflexione sobre el fenómeno de las caídas de voltaje.
2) MATERIALES POR EQUIPO:
a) 1 Multímetro BK
b) Hojas de práctica y lapiceros
3) PROCEDIMIENTO:
Una instalación doméstica, comercial o industrial consiste de una serie de circuitos eléctricos con los que se suministra
potencia eléctrica a diversos puntos de los lugares. Para el caso de una instalación doméstica o comercial, los voltajes de
suministro son de 127 V ±10% por caídas de tensión.
En esta práctica seleccione un lugar donde se requiera comprobar caídas de voltaje. En el esquema siguiente se
representa un cuarto, tiene un centro de carga (donde se encuentran los interruptores), cuenta con 3 salidas de foco o
lámpara, tiene 4 contactos y un apagador.
Pregunte al instructor la forma de medir los voltajes de una toma de corriente o contactos y realice:
i. Un esquema o plano de la instalación a comprobar
ii. Llene una tabla como la siguiente para informar de las caídas de tensión.
VCA CONTACTO 1 VCA CONTACTO 2 VCA CONTACTO 3 VCA CONTACTO 4 VCA CONTACTO 5
LECTURA
1
LECTURA
2
LECTURA
3
LECTURA
4
iii. Realice un informe escrito de las conclusiones del equipo determinando la existencia de caídas de voltaje y las
mejoras convenientes para mejorar el aprovechamiento de la energía.
