1. UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
FACULTAD DE INGENIERÍA
LABORATORIO DE CINEMÁTICA Y DINÁMICA
GRUPO 36
EQUIPO 6
INTEGRANTES:
Avalos de León Heriberto
Zaldívar Guzmán Juan María
PRACTICA 3:Tiro Parabólico

2. OBJETIVOS DE LA PRÁCTICA
Verificar experimentalmente algunos aspectos relacionados con un tiro
parabólico.
DESARROLLO
Para empezar la practica verificamos que todo el equipo estuviese bien
conectado, encendimos la computadora y abrimos la interfaz Data Studio, en la
interfaz escogimos el canal 1 y se selecciono la opción Fotogate, y en el canal 2
se selecciono la opción de Flight accessory. Después de realizar esto, en la
interfaz dimos clic a la ventana Experiment Setup y escogimos la opción que
decía Setup Timers, al realizar esto se abrió una ventana, en esta ventana
dimos clic al icono Ch 1 y seleccionamos Blocked y en el icono Ch 2
seleccionamos On, dimos clic en Done y luego escogimos la opción Timer y la
arrastramos hasta la opción Table que se encontraba del lado izquierdo
inferior esto abrió una tabla que nos indicaba el tiempo de vuelo del balín.
Después acomodamos los sensores, el sensor que lanzaba el balín se ajusto a
25° y se midió a prueba y error la distancia aproximada que alcanzaba el balín,
después se inicio con los lanzamientos del balín.
Se inserto el balín en el disparador y en la computadora, en la interfaz, dimos
clic en el botón Start.
Se realizaron 10 disparos y registramos los valores de la distancia horizontal y
el tiempo de vuelo de cada uno de los disparos.
Se obtuvo que la distancia promedio fue de 0.6[m] , el tiempo promedio fue de
0.2371[s] y la distancia Y fue de 0.02[m], con estos datos ya podemos obtener
la velocidad inicial mediante la siguiente fórmula:

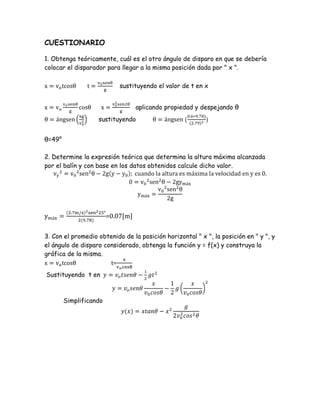

3. CUESTIONARIO
1. Obtenga teóricamente, cuál es el otro ángulo de disparo en que se debería
colocar el disparador para llegar a la misma posición dada por " x ".
sustituyendo el valor de t en x
aplicando propiedad y despejando θ
sustituyendo
θ=49°
2. Determine la expresión teórica que determina la altura máxima alcanzada
por el balín y con base en los datos obtenidos calcule dicho valor.
=0.07[m]
3. Con el promedio obtenido de la posición horizontal " x ", la posición en " y ", y
el ángulo de disparo considerado, obtenga la función y = f(x) y construya la
gráfica de la misma.
t=
Sustituyendo t en
Simplificando

4. 4. Elabore sus conclusiones analizando los siguientes puntos:
a) La diferencia obtenida para el alcance horizontal teórico y el experimental
del punto 6.2.
b) Si el experimento aclaró conceptos teóricos vistos en su clase de teoría y si
obtuvo algún conocimiento adicional.
c) Algún otro aspecto que considere conveniente mencionar
CONCLUSIONES:
En este trabajo se llegó a la conclusión de que lo más importante para
demostrar el principio de independencia del movimiento es la velocidad.
También se acordó que el movimiento parabólico se divide en dos velocidades
que son: velocidad en el eje “x” y velocidad en el eje “y”.
Estas dos velocidades son totalmente independientes ya que la velocidad en el
eje “x” no varía en toda la trayectoria, es decir, es constante, mientras que la
velocidad en el eje “y” varia conforme a la trayectoria, ya que mientras la
velocidad de “y” no llegue a cero, el objeto seguirá subiendo, y después de que
la velocidad de “y” llegue a cero el objeto empieza a descender y la velocidad
de “y” vuelve a aumentar según la gravedad del objeto. En el movimiento
parabólico existen también otros elementos como el ángulo de tiro que esto
-800
-700
-600
-500
-400
-300
-200
-100
0
-6 -4 -2 0 2 4 6
tiro parabólico
tiro parabólico

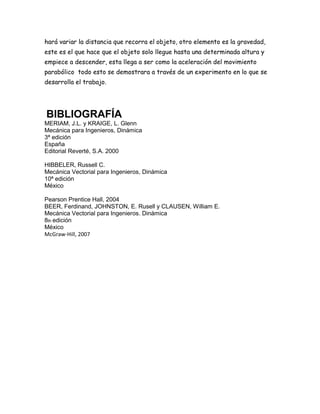

5. hará variar la distancia que recorra el objeto, otro elemento es la gravedad,
este es el que hace que el objeto solo llegue hasta una determinada altura y
empiece a descender, esta llega a ser como la aceleración del movimiento
parabólico todo esto se demostrara a través de un experimento en lo que se
desarrolla el trabajo.
BIBLIOGRAFÍA
MERIAM, J.L. y KRAIGE, L. Glenn
Mecánica para Ingenieros, Dinámica
3ª edición
España
Editorial Reverté, S.A. 2000
HIBBELER, Russell C.
Mecánica Vectorial para Ingenieros, Dinámica
10ª edición
México
Pearson Prentice Hall, 2004
BEER, Ferdinand, JOHNSTON, E. Rusell y CLAUSEN, William E.
Mecánica Vectorial para Ingenieros. Dinámica
8th edición
México
McGraw-Hill, 2007
