1. Para un trabajo de estudio de inundaciones en el río Rocha, se utilizara topografía satelital,
imágenes satélite y un levantamiento topográfico tradicional, motivo por el que se desea
colocar toda la información en un sistema de coordenadas común.
La estrategia empleada para georeferenciar la imagen consiste en identificar puntos que se
puedan reconocer fácilmente en el terreno y la imagen, determinando sus coordenadas
correctas con el uso de un GPS diferencial (DGPS)y su postproceso.
Después de identificar los puntos GCP en el Google Earth, se obtiene las coordenadas
mostradas en el Cuadro 1.
Cuadro 1: Puntos de control de tierra (GCP Ground Control Points), proyecto Río Rocha
Debido a que cada versión de Google Earth que usted esta manejando puede variar en las
coordenadas, verifique que los GCP, evidentemente coinciden con los sitios previamente
seleccionados y que se encuentran ilustrados en la carpeta “ilustraciones GCP”, de ser
necesario muévalos a su posición correcta, realice capturas que permitan evaluar la
coincidencia mencionada, proporcione un Cuadro equivalente al Cuadro 1, con las
posiciones correctas de su imagen de Google Earth.
punto Latitud Longitud
GCP_1 -17.3968 -66.3295
GCP_2 -17.4405 -66.3112
GCP_3 -17.4417 -66.2687
GCP_4 -17.3934 -66.2468

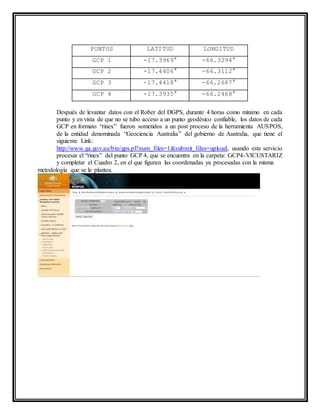

PUNTOS LATITUD LONGITUD
GCP 1 -17.3969° -66.3294°
GCP 2 -17.4406° -66.3112°
GCP 3 -17.4418° -66.2687°
GCP 4 -17.3935° -66.2468°
Después de levantar datos con el Rober del DGPS, durante 4 horas como mínimo en cada
punto y en vista de que no se tubo acceso a un punto geodésico confiable, los datos de cada
GCP en formato “rinex” fueron sometidos a un post proceso de la herramienta AUSPOS,
de la entidad denominada “Geociencia Australia” del gobierno de Australia, que tiene el
siguiente Link:
http://www.ga.gov.au/bin/gps.pl?num_files=1&submit_files=upload, usando este servicio
procesar el “rinex” del punto GCP 4, que se encuentra en la carpeta: GCP4-VICUSTARIZ
y completar el Cuadro 2, en el que figuran las coordenadas ya procesadas con la misma
metodología que se le plantea.
Cuadro 2: Coordenadas obtenidas con DGPS y postproceso con AUSPOS
DGCPS LONGITUD LATITUD WGS -84
Ellipsoidal
Height (m)
MSL
Elevation
(m)
1 W 66° 19' 46.02551" S 17° 23' 48.47686" 2593.496 2547.749
2 W 66° 18' 40.51585" S 17° 26' 25.81157" 2555.15 2509.827
3 W 66° 16' 7.47236" S 17° 26' 30.09594" 2593.416 2548.452
4 W 66° 14' 48.63102 " S 17° 23' 36.27730" 2589.335 2544.305
Adicionalmente, responder lo siguiente:
a) Incorporar los DGCPS del Cuadro 2 en el Google Earth, elaborar una tabla con las
coordenadas UTM en WGS84 Z19 y determinar las diferencias en ΔX y ΔY de la
georeferencia de su Google Earth
GOOGLE EARTH AUSPOS DIFERENCIAS
PUNTOS X(m) Y(m) X(m) Y(m) ΔX ΔY
GCP-1 783740.33 8074569.95 783739.29 8074570.69 1.04 0.74
GCP-2 785604.97 8069702.22 785605.1 8069703.02 0.13 0.8
GCP-3 790120.54 8069505.84 790120.21 8069507.51 0.33 1.67
GCP-4 792525.00 8074821.00 792524.94 8074820.94 0.06 1
PROMEDIO 0.39 1.05
b) Cual es la precisión con la que AUSPOS obtiene las coordenadas del punto 4
C)Describir como usted georeferenciaria la imagen satélite bajada del Google earth para esta
zona, aclarando que se le solicita una georeferenciación de alta precisión, subcentimétrica.
para poder georeferenciar una imagen con alta precision necisitamos
obetener coordenadas con la mas alta confianza, para ello necesitaremos recurrir a entidades
dedicadas a este oficio y tendremos que comprar la informacion, por ejemplo en nuestra zona
tendriamos que recurrir a la entidad de cotapachi.
2. Sobre la imagen Ima6.sid, digitalizar polígonos para representar los lotes mostrados en la
Figura 1. Durante la digitalización usar la opción autocompletar a fin de no tener espacios
entre los limites de cada lote.
Figura 1: Identificación de lotes de interés
2.1. A cada uno de los lotes presentados anteriormente introducir en una tabla de ArcGis las
características mostradas en el Cuadro 1, elaborar para el efecto una tabla en Excel e
importar a la tabla de atributos de ArcGis toda la tabla, mostrar una captura de la tabla de
atributos donde se pueda visualizar la columna de vinculo Excel-ArcGis utilizada.
Además incorporar en la tabla una columna donde muestre el área de cada lote, presentar
la captura de pantalla correspondiente para verificar la conclusión de esta etapa.
2.2. Con la opción idetify de ArcGis, pinchar el lote tres, mostrando sus características,
capturar la pantalla correspondiente.
2.3. Exporta la tabla de atributos completa de ArcGis a Excel e Indicar el presupuesto
requerido para adquirir cada lote y el monto total para los tres lotes.
2.4. En función del error esperado en la estimación del área, cual considera que podría ser
el error en el presupuesto asignado para la compra de los tres lotes ?
2.5. Que método y que instrumentos usaría para realizar una cuantificación precisa de la
superficie de los lotes ?
para una medicion precisa y confiable, procederiamos a ralizar la medicion real del terreno con los
materiales nescesarios como ser la huincha y talvez otro material en caso de ser necesario.midi endo
todos los lados de cada terreno y una medicon en diagonal en cada terreno podriamos formar
triangulos delados desiguales.y con ello podemos usar metodos matematicos como ser la formula de
heron para calcular las superficies respectivas.
Nº
LOTE
Nº
LOTE
TELEFONO PROPIETARIO
TIPO
PROPIEDAD
TIPO DE
SUELO
PRECIO
U$/m2
AREA
PRESUPUESTO
$
MONTO
TOTAL $
0 L0 71433490
Sofía
Orellana
Propio Arcilloso 150 9030,245995 1354536,899
2980952,3171 L1 67325215
Guido
Nogales
Herencia
Arcillo
arenoso
120 5538,917235 664670,0682
2 L2 77424213
Octavio
Quiroga
Propio
Arcillo
siltoso
100 9617,453501 961745,3501
3. En un mapa que tenga solo los contornos de Bolivia mostrar la localización de la cuenca
de los ríos Ichilo y Mamore, mostrar la localización exclusivamente de las estaciones
“Hidrológicas” que se encuentran al interior de esta cuenca, incorporar la red de drenaje
principal o ríos principales, solo para la cuenca del Ichilo y Mamore.
3.1 Indicar la superficie de la cuenca del río Ichilo y Memoré, expresando la misma en
Km2 y en m2
3.3Exportar la tabla de las estaciones a Excel y presentar un cuadro que contenga el nombre de la
estación, sus coordenadas en Longitud, Latitud y Altitud, así como la institución a cargo de la
colecta de datos.
5. Elaborar un mapa cartográfico donde se visualice la ubicación de los aeropuertos de
Bolivia, en este mapa se debe presentar en colores distintos los nueve departamentos y sus
capitales, presentar un layout con todo los elementos que debe contener un mapa.
Estacion Latitud Longitud Altitud Propietari
Kaspi k'ancha-17,3742 -65,7017 3926 SENAMHI
Ivirgarzama -17,367 -64,8647 243 SENAMHI
Colomi -17,3361 -65,8708 3309 SENAMHI
Cayarani -17,2678 -65,8794 3317 SENAMHI
Rio Blanco -17,2222 -64,4647 260 SENAMHI
Corani -17,2167 -65,8833 3240 SENAMHI
Paracti -17,21 -65,8222 1999 SENAMHI
San Jasinto Barro Negro-17,1419 -65,7086 1321 SENAMHI
Puente Gumucio-16,9739 -65,3889 304 SENAMHI
Campamento Villa Tunari-16,9694 -65,4208 304 SENAMHI
Chipiriri -16,8733 -65,4828 260 SENAMHI
Puerto Villaroel - Ichilo-16,8381 -64,7919 195 SENAMHI
Puerto Villaroel-16,8378 -64,7925 195 SENAMHI
Camiaco -15,3394 -64,8572 150 SENAMHI
San Ignacio de Moxos - Aerop-14,9167 -65,6 160 AASANA
San Borja - Aeropuerto-14,8667 -66,8667 194 AASANA
Trinidad Universidad-14,8197 -64,9036 156 SENAMHI
Santa Rosa -14,806 -66,7922 280 SENAMHI
Santa Ana de Yacuma - Aerop-13,7667 -65,4333 144 AASANA
Puerto Siles-12,8036 -65,42 130 SENAMHI
Puerto Siles - Mamore-12,7994 -65,64 136 SENAMHI
Puente Yata-10,9906 -65,5675 128 SENAMHI
Guayaramerin - Aeropuerto-10,8167 -65,3333 130 AASANA
Guayaramerín - Mamore-10,8125 -65,3431 120 SENAMHI
UNIVERSIDAD MAYOR DE SAN SIMON
FACULTAD DE CIENCIAS Y TECNOLOGIA
CARRERA DE INGENIERIA CIVIL
GEOMATICA
PRACTICA # 6
INTEGRANTES :
SALAVATIERRA GUTIERREZ JOHNN GABRIEL
DOCENTE : ING. MONTENEGRO TERRAZAS LUIS EDGAR
GRUPO : 11
FECHA : C/10/01/17
COCHABAMBA- BOLIVIA
