Control del proceso densitometría

Control del proceso de ImpresiónControl del proceso de Impresión
Offset,Offset,Offset,Offset,
DensitometríaDensitometría
Ing.Ing. AngelaAngela Barros B.Barros B.
Bogotá D.C. Marzo 2011Bogotá D.C. Marzo 2011

El proceso offset
www.cigraf.com.cowww.cigraf.com.co
• Bogotá - Colombia •

Variables que afectan la reproducción del color en
el proceso offset

50%
K
50%
C
50%
M
50%
Y K C M Y
75%
K
75%
M
75%
Y
75%
C YMCK
Tono
ampliad
o 50%
Tono
ampliad
o 75%

Variables que afectan la reproducción
del color en el proceso offset
Espesor de la
capa
de tinta
Densidad de tono
lleno
Medible a través
de
Valor
característico
Incremento
Tamaño del punto
de trama
Porcentaje de
trama
Eficiencia en
superposición
Trap
de tinta
Incremento
en el Valor Tonal
Contraste

90% β = 0,9
D = 0,05
1% β = 0,01
D = 2,00
D= lg 1/β
Espesor de capa de tinta vs densidad de
tono lleno
50%
10%
0,1%
0,1%
β = 0,5
D = 0,30
β = 0,01
D = 3,00
β = 0,1
D = 1,00
β = 0,001
D = 3,00

100%
90%
80%
70%
60%
Impresión
FF = 25%
FD = 35%
Incremento del valor tonal
50%
40%
30%
20%
10%
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Z(%) = FD - FF

NTC ISO 12647-2 Tabla 4. Incremento en el valor tonal para el parche de control de 50%
Medido en tira de control con punto redondo de medio tono para varias condiciones de impresión

Curvas de incremento
del valor tonal

La NTC ISO 12647 no establece valores de densidad, pues la
Densidades recomendadas por ISO
Determinación de la Densidad Optima
La NTC ISO 12647 no establece valores de densidad, pues la
densidad es factor dependiente de los dispositivos. Sin embargo, un
impresor no podrá controlar color Lab desde su máquina.
La norma NTC ISO 12647 -2 establece unos valores de colorimetría y
cada impresor deberá averiguar qué valores de densidad en su
máquina de impresión y con sus tintas corresponden a los valores
L*a*b* de la norma.

Determinación de la Densidad Optima
• Aquella con la cual se obtiene los valores colorimétricos que establece la norma
para CMYK, con la mínima tolerancia de desviación Delta E< 5
Color Tipo de papel a, b
1, 2 3 4 5
Coordenadas Coordenadas Coordenadas Coordenadas
L*b, c a*b, c b*b, c L*b, c a*b, c b*b, c L*b, c a*b, c b*b, c L*b, c a*b, c b*b, c
Negro (K) 16 0 0 20 0 0 31 1 1 31 1 2
1010
Cian (C) 54 -36 -49 55 -36 -44 58 -25 -43 59 -27 -36
Magenta (M) 46 72 -5 46 70 -3 54 58 -2 52 57 2
Amarillo (Y) 88 -6 90 84 -5 88 86 -4 75 86 -3 77
a Tipos de papel según el numeral 4.3.2.1.
b Los valores sin paréntesis son mediciones según ISO 12647-1: iluminador D50, observador 2º, geometría 0/45 o 45/0, fondo
negro.
c Los colores se derivaron de aquellos de ISO 2846-1[1] mediante el método que se presenta en el anexo informativo A de esta
parte de la norma ISO 12647.

Tomado de “Guía de Buenas Prácticas, aido.es

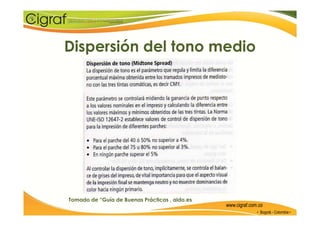

Dispersión del tono medio
Tomado de “Guía de Buenas Prácticas , aido.es

K (%)
Contraste K (%)
x 100DV - DR
DV
K (%) =
DV

Trap
C M Y Y/M Y/C M/C
D12 – D1 1. Primer color
2. Segundo colorT% =
D2
X 100

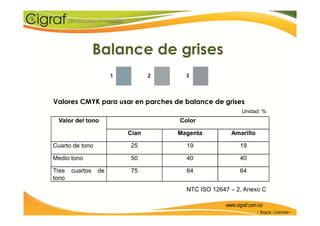

Balance de grises
Valores CMYK para usar en parches de balance de grises
Unidad: %
Valor del tono Color
Cian Magenta Amarillo
Cuarto de tono 25 19 19
Medio tono 50 40 40
Tres cuartos de
tono
75 64 64
Unidad: %
NTC ISO 12647 – 2, Anexo C

ISO 3664, La Norma que define las condiciones técnicas
y estandarizadas de iluminación para evaluar el color
• Temperatura de Color: representa la relación con el color
emitido por un radiador de cuerpo negro cuando se calienta a
una temperatura específica. Se mide en grados Kelvin.
Especificación: 5000°K
•Distribución energética espectral: modo en que una fuente de luz
1717
•Distribución energética espectral: modo en que una fuente de luz
muestra los colores. En la industria gráfica se utiliza el iluminante
D50 que se basa en la luz del día natural
•Intensidad de iluminación: La norma proporciona un valor
objetivo de intensidad para permitir una visibilidad tonal completa
de los detalles y matices sin deslumbramiento en la zona de
sombras. Para impresos y pruebas: 2000 lux +/- 250 lux
•Entorno: neutro y mate con reflectancia luminosa entre 10% y 60%
para impresos y pruebas

Comuníquese con nosotros:Comuníquese con nosotros:
Teléfonos: 2696278 - 2694382 - 3408595
Calle 43 No 27- 47 Piso 4.
18
www.cigraf.com.co
Bogotá – Colombia
Escríbanos a:Escríbanos a:
tallercostos@cigraf.com.co ~ proyectos3@cigraf.com.co ~ calidad@cigraf.com.co
