El documento describe el proceso de invasión que ocurre cuando el lodo de perforación ingresa a una formación permeable durante la perforación de un pozo. Explica que la invasión comienza con la pérdida inicial de fluido cuando la broca penetra la roca y luego continúa de manera dinámica cuando se bombea lodo o de manera estática cuando no hay bombeo. También describe las zonas resultantes de la invasión - la zona invadida, la zona de transición y la zona virgen sin invadir - y cómo la invasión a

1. Republica bolivariana de Venezuela
Ministerio del poder popular para la educación
I.U.P Santiago Mariño
cátedra perfiles
profesor Jonathan Giménez
Alumna Raibelin Urdaneta
CI 25597164
Proceso de invasión

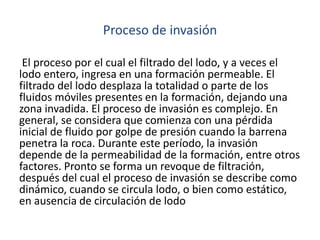

2. Proceso de invasión
El proceso por el cual el filtrado del lodo, y a veces el
lodo entero, ingresa en una formación permeable. El
filtrado del lodo desplaza la totalidad o parte de los
fluidos móviles presentes en la formación, dejando una
zona invadida. El proceso de invasión es complejo. En
general, se considera que comienza con una pérdida
inicial de fluido por golpe de presión cuando la barrena
penetra la roca. Durante este período, la invasión
depende de la permeabilidad de la formación, entre otros
factores. Pronto se forma un revoque de filtración,
después del cual el proceso de invasión se describe como
dinámico, cuando se circula lodo, o bien como estático,
en ausencia de circulación de lodo

3. Proceso de invasión

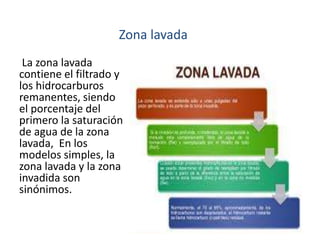

5. Zona lavada
La zona lavada
contiene el filtrado y
los hidrocarburos
remanentes, siendo
el porcentaje del
primero la saturación
de agua de la zona
lavada, En los
modelos simples, la
zona lavada y la zona
invadida son
sinónimos.

6. Zona de transición
En algunos casos, las fuentes
explosivas pueden apisonarse en
los sedimentos no consolidados
de ambientes de zonas de
transición en lugar de perforar
pozos de tiro más caros. Del
mismo modo, los hidrófonos
pueden colocarse mediante
apisonamiento para acoplar
mejor el receptor a la Tierra, y
ahorrar tiempo y dinero durante
la adquisición del levantamiento.

7. Zona virgen (no invadida)

8. Efecto de invasión en las mediciones de
resistividad

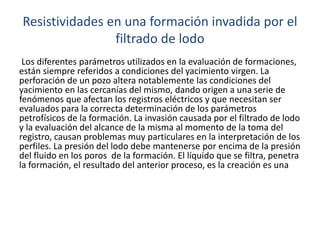

9. Resistividades en una formación invadida por el
filtrado de lodo
Los diferentes parámetros utilizados en la evaluación de formaciones,
están siempre referidos a condiciones del yacimiento virgen. La
perforación de un pozo altera notablemente las condiciones del
yacimiento en las cercanías del mismo, dando origen a una serie de
fenómenos que afectan los registros eléctricos y que necesitan ser
evaluados para la correcta determinación de los parámetros
petrofísicos de la formación. La invasión causada por el filtrado de lodo
y la evaluación del alcance de la misma al momento de la toma del
registro, causan problemas muy particulares en la interpretación de los
perfiles. La presión del lodo debe mantenerse por encima de la presión
del fluido en los poros de la formación. El líquido que se filtra, penetra
la formación, el resultado del anterior proceso, es la creación es una

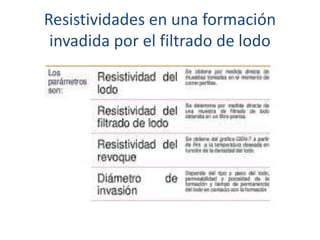

10. Resistividades en una formación
invadida por el filtrado de lodo
