Rectas notables
Este documento describe diferentes tipos de rectas en proyecciones ortogonales, incluyendo rectas frontales, horizontales, de perfil, verticales, ortofrontales, y ortoperfil. Cada tipo de recta se define por su orientación y inclinación con respecto al plano de proyección correspondiente, y cómo aparecerá representada en dicho plano.
Más contenido relacionado
Rectas notables

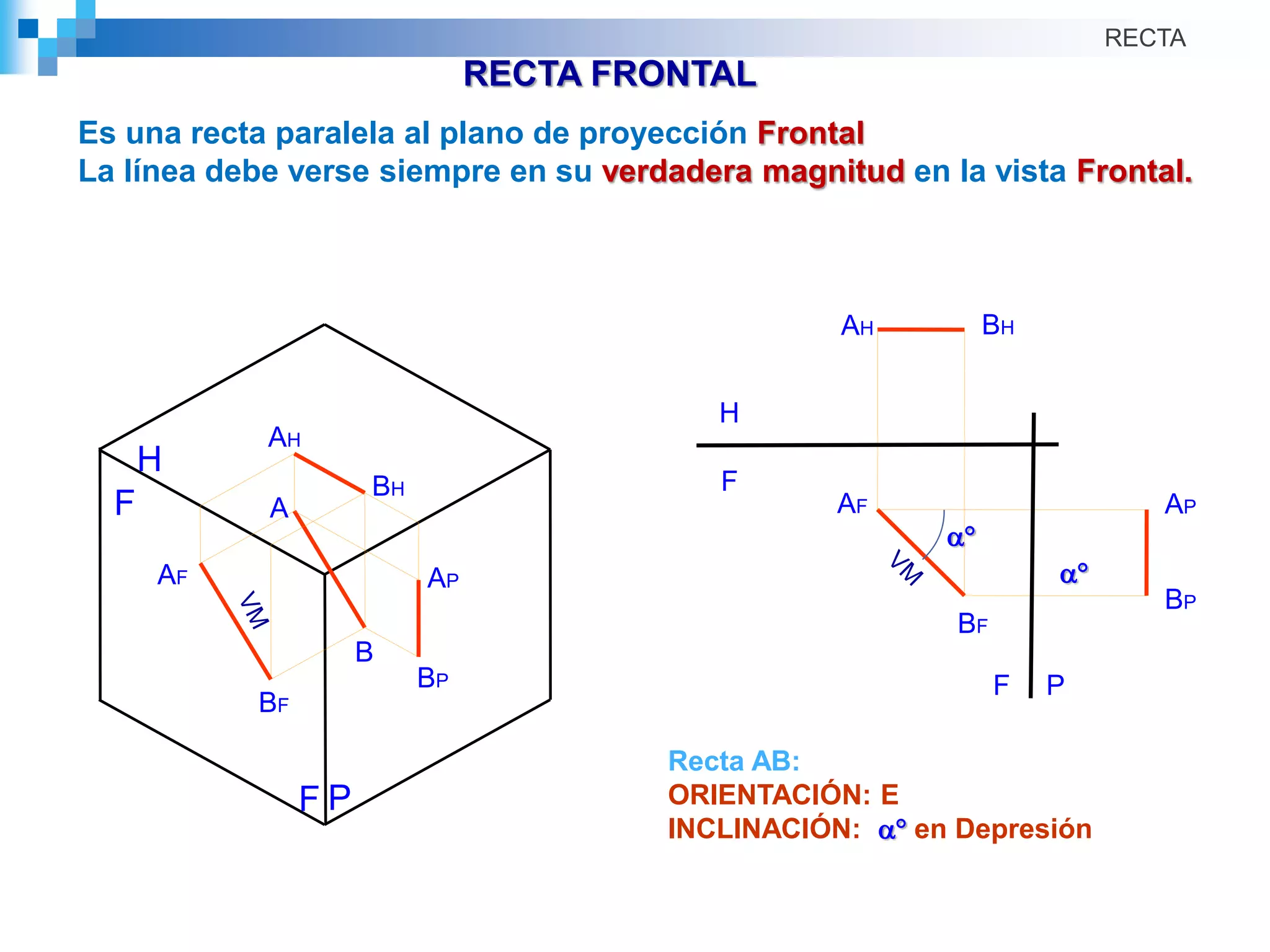

- 2. RECTA FRONTAL Es unarecta paralela al plano de proyección Frontal La línea debe verse siempre en su verdadera magnitud en la vista Frontal. RECTA AH BH BP APAF BF H P F F A B AH BH BP APAF BF H F F P Recta AB: ORIENTACIÓN: E INCLINACIÓN: a en Depresión a a
- 3. RECTA HORIZONTAL Es unarecta paralela al plano de proyección HORIZONTAL por lo tanto tiene todos sus puntos a una misma elevación Aparecerá en su verdadera magnitud en el plano de proyección Horizontal. RECTA AH BPAP AF BF F H PF VMAH BH BP AP AF BF H F A B F P BH Recta AB: ORIENTACIÓN: N b E INCLINACIÓN: 0 b
- 4. RECTA DE PERFIL Esuna recta paralela al plano de proyección de Perfil La línea debe mostrarse siempre en su verdadera magnitud en la vista de perfil. RECTA AH BH BP APAF BF AH BH BP AP AF BF H P F F A B H F F P a Recta AB: ORIENTACIÓN: N INCLINACIÓN: a en Elevación
- 5. RECTA VERTICAL Es unalínea que es perpendicular al plano de proyección Horizontal. La línea debe mostrarse siempre en su verdadera magnitud en cualquier vista de elevación.. VM VM RECTA VM VM AHBH BP AP AF BF H P F F A B AH BH BP AP AF BF PF H F Recta AB: ORIENTACIÓN: no tiene INCLINACIÓN: 90° en Depresión
- 6. RECTA ORTOFRONTAL ONORMAL Vista como un punto en la proyección Frontal VM VM RECTA AH BH BP AP AF BF H P F F A B AH BH BP AP AF BF H P F F Recta AB: ORIENTACIÓN: N INCLINACIÓN: 0°
- 7. RECTA ORTO PERFIL Vistacomo un punto en la proyección de perfil VM VM RECTA AHBH BPAPAFBF AH BH BPAP AF BF H P F F A B F H F P Recta AB: ORIENTACIÓN: O INCLINACIÓN: 0°
