El documento define la escala como la relación adimensional entre las dimensiones del dibujo y las dimensiones reales del objeto. Explica que existen diferentes tipos de escala como la escala natural (1:1), escala de reducción (como 1:100 donde una unidad del dibujo equivale a 100 unidades de la realidad) y escala de ampliación (como 3:1 donde 3 unidades del dibujo equivalen a 1 unidad de la realidad). Finalmente, menciona que el escalímetro es un instrumento triangular que contiene seis escalas diferentes para medir distanc

1. ESCALAS
Prof.: Gregory Naveda Alva
gnaveda@pucp.edu.pe

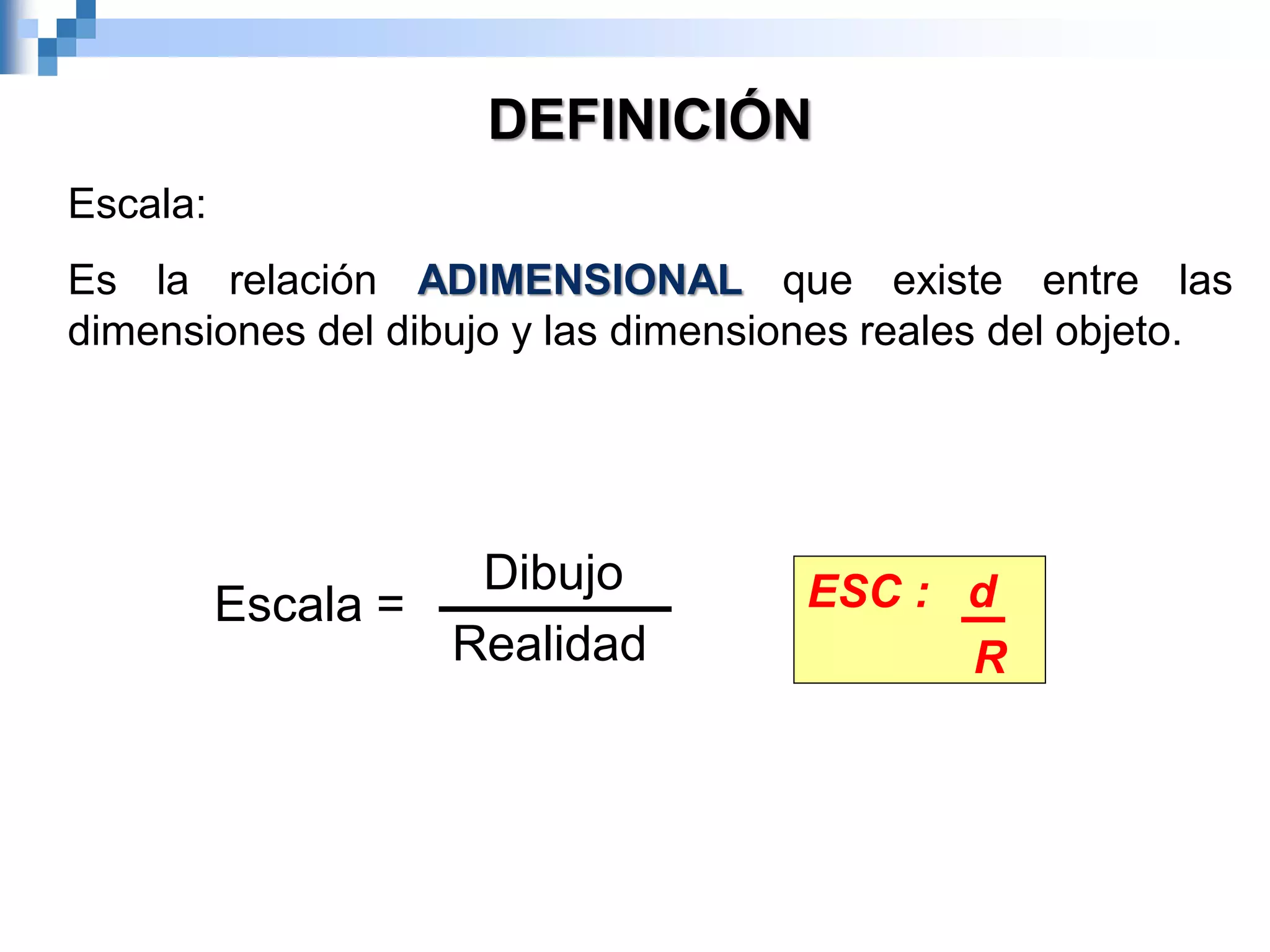

2. DEFINICIÓN
Escala:
Es la relación ADIMENSIONAL que existe entre las
dimensiones del dibujo y las dimensiones reales del objeto.
ESC : d
R
Dibujo
Realidad
Escala =

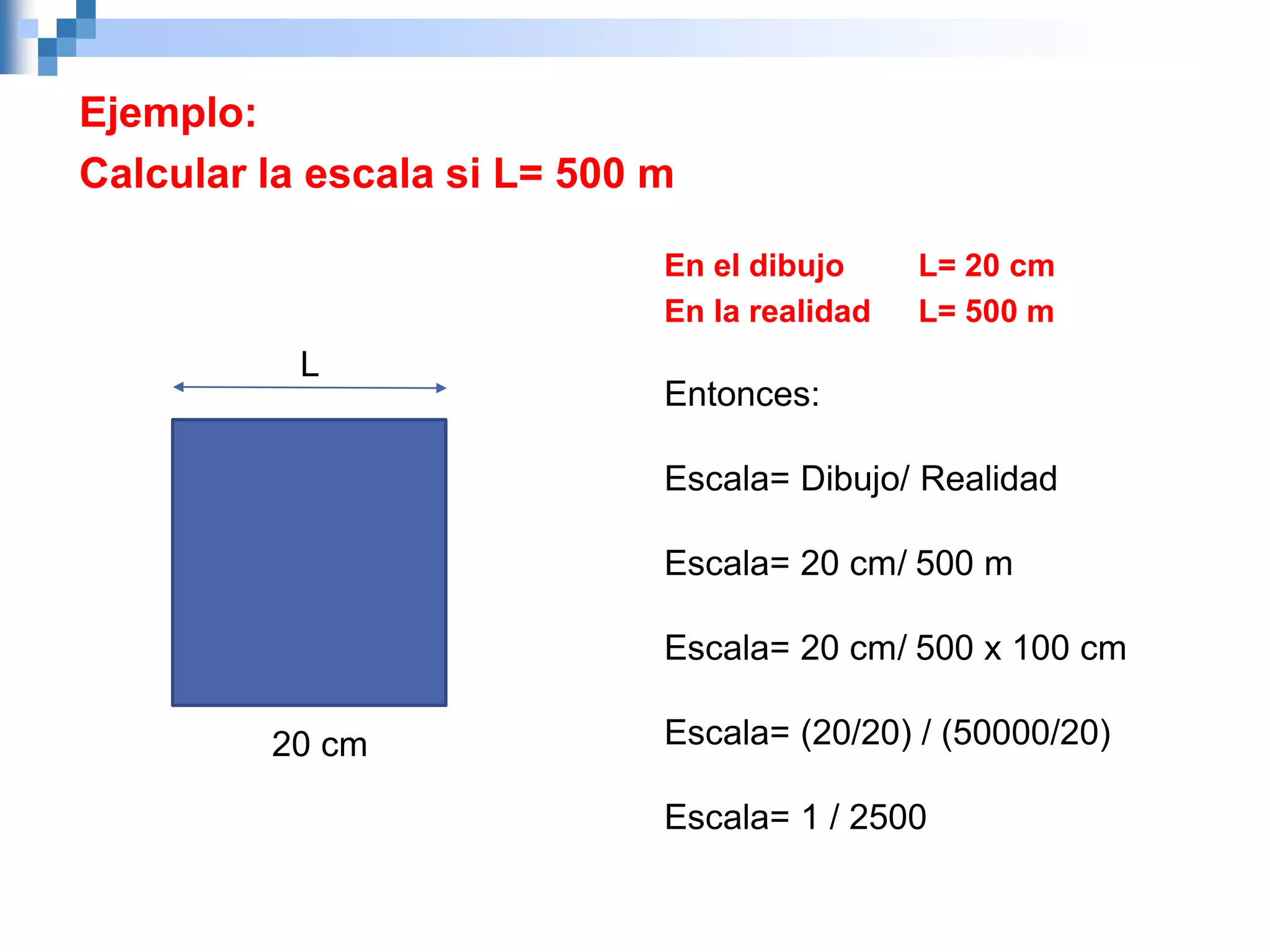

3. Ejemplo:
Calcular la escala si L= 500 m
L
20 cm
En el dibujo L= 20 cm
En la realidad L= 500 m
Entonces:
Escala= Dibujo/ Realidad
Escala= 20 cm/ 500 m
Escala= 20 cm/ 500 x 100 cm
Escala= (20/20) / (50000/20)
Escala= 1 / 2500

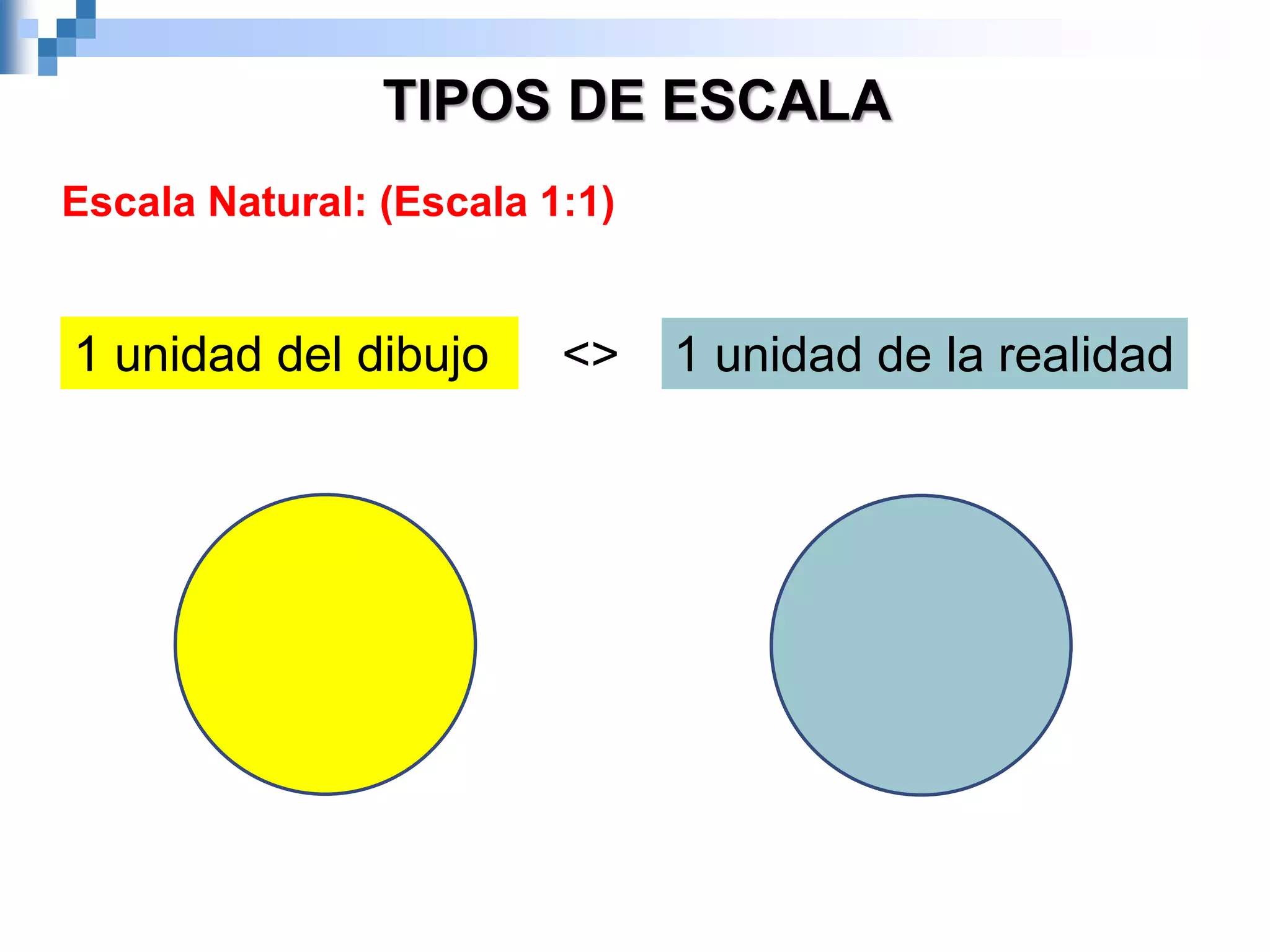

4. Escala Natural: (Escala 1:1)
TIPOS DE ESCALA
1 unidad del dibujo <> 1 unidad de la realidad

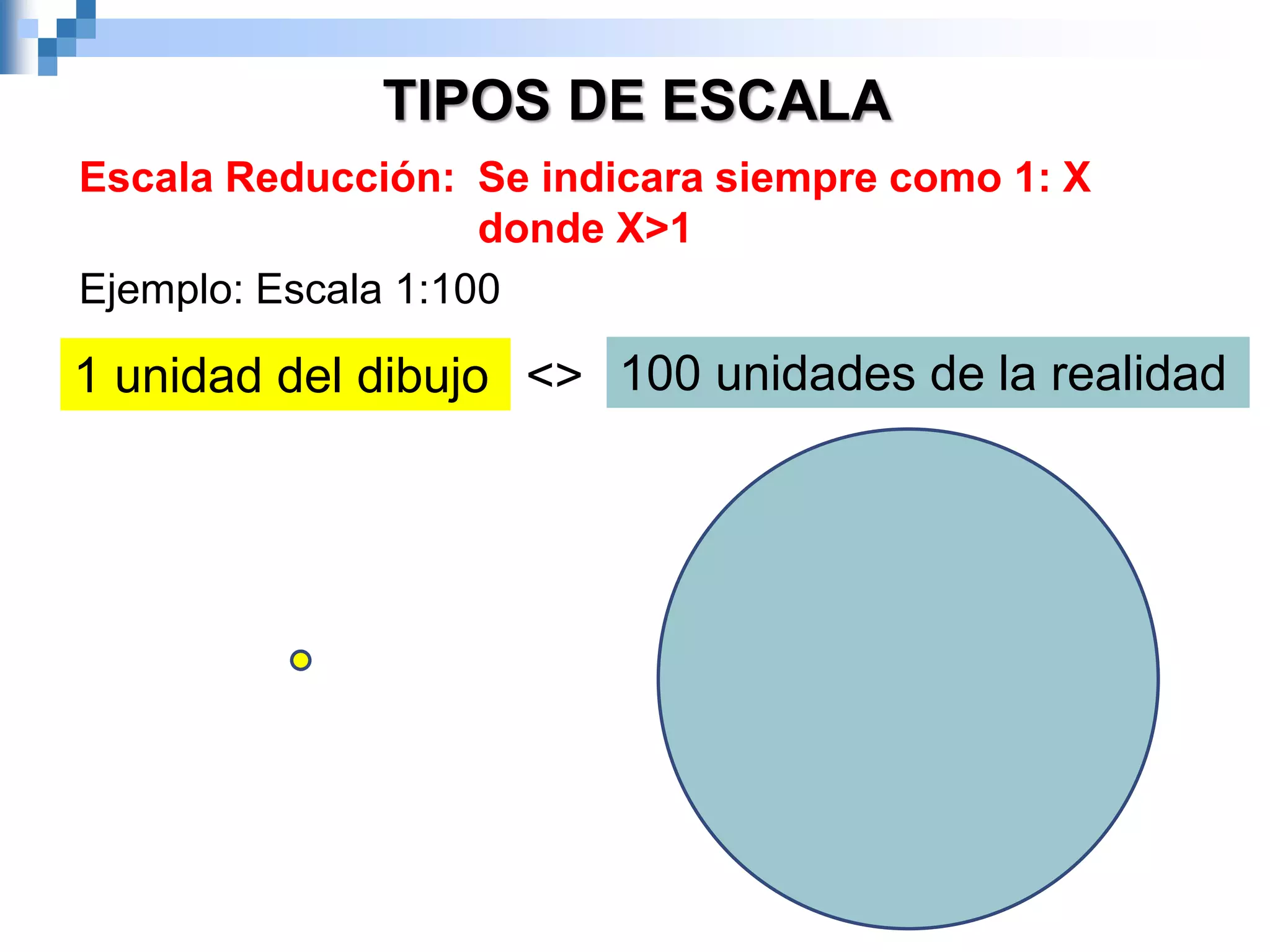

5. Escala Reducción: Se indicara siempre como 1: X
donde X>1
Ejemplo: Escala 1:100
TIPOS DE ESCALA
1 unidad del dibujo <> 100 unidades de la realidad

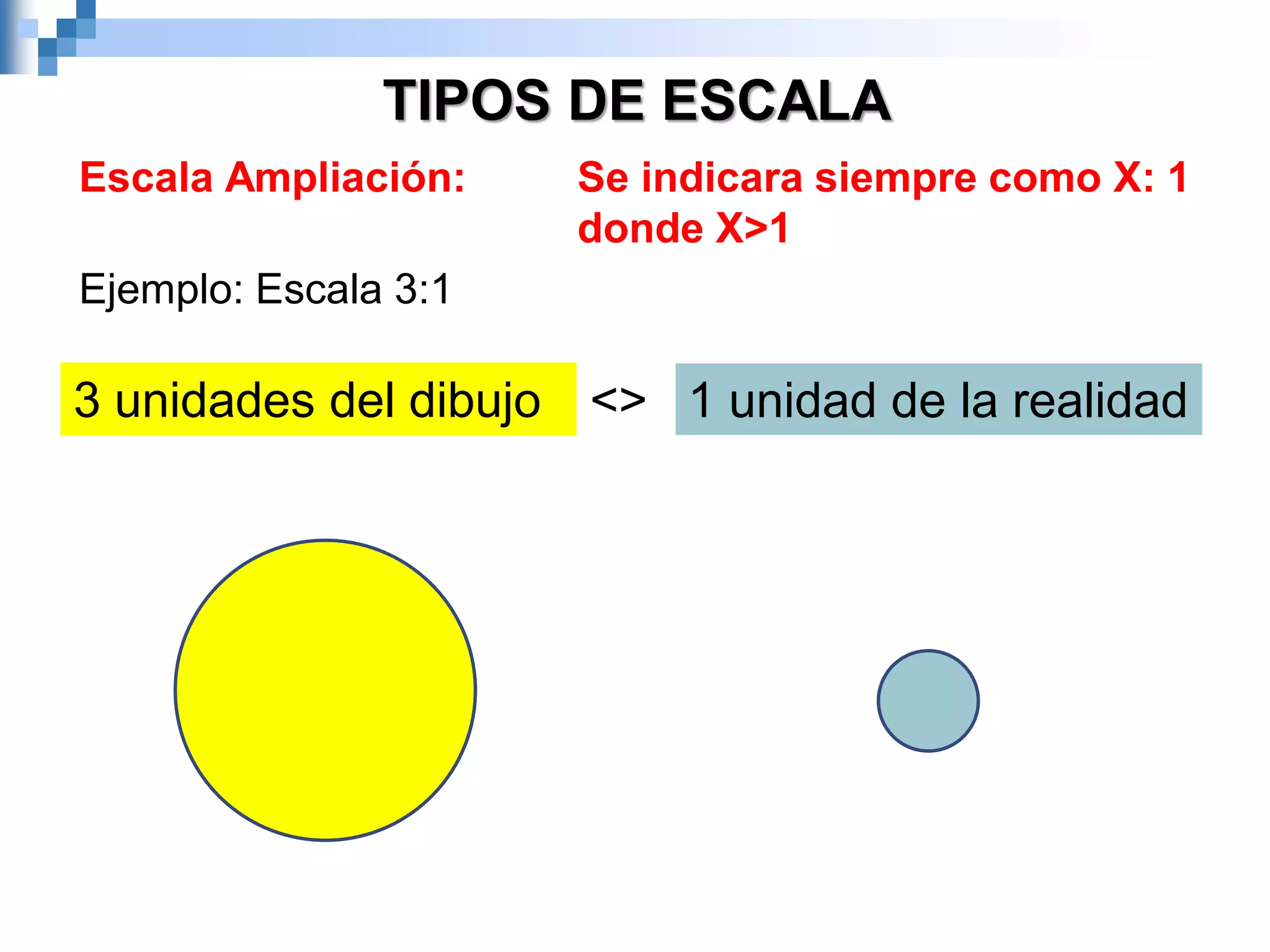

6. TIPOS DE ESCALA
3 unidades del dibujo <> 1 unidad de la realidad
Escala Ampliación: Se indicara siempre como X: 1
donde X>1
Ejemplo: Escala 3:1

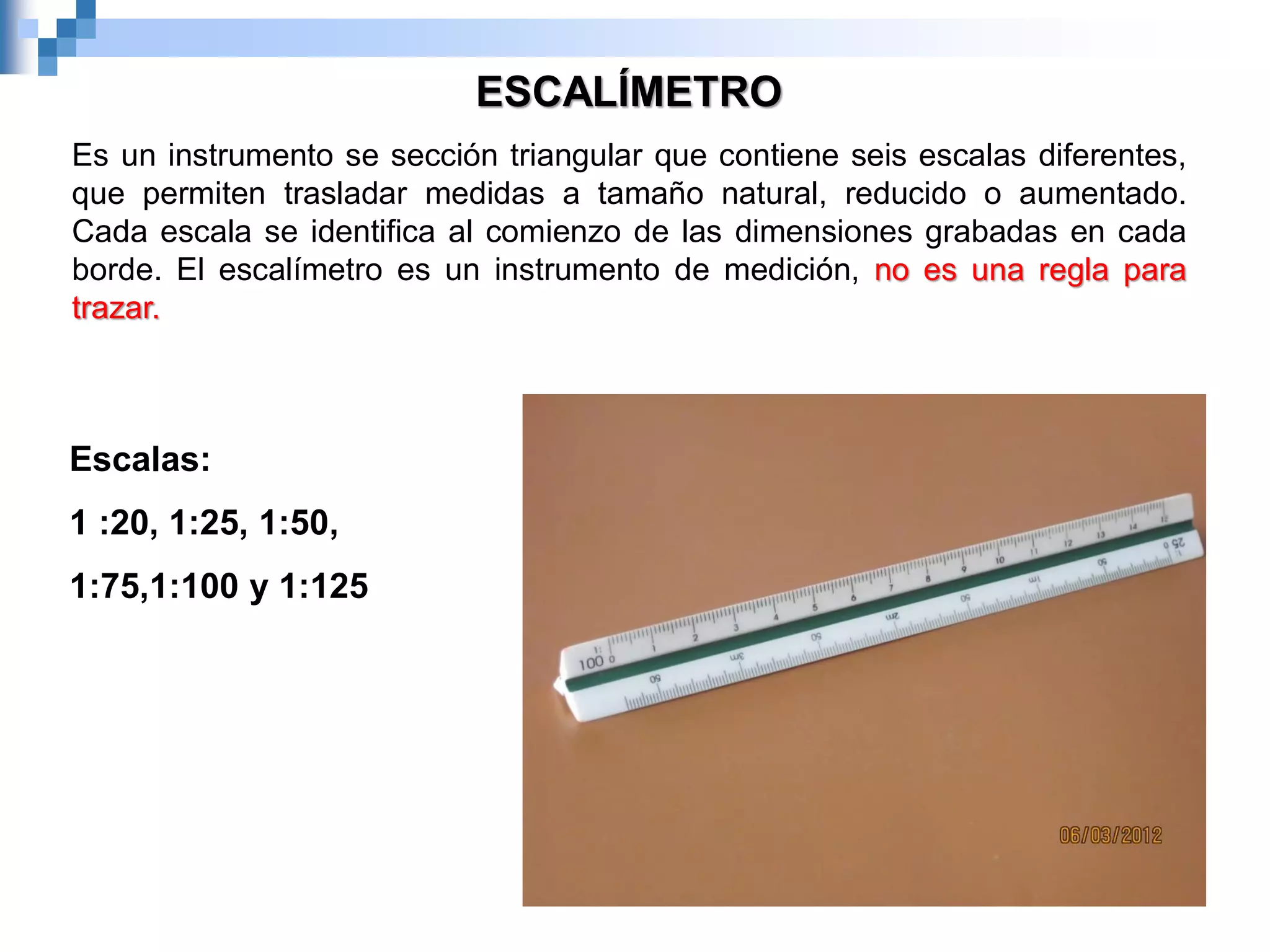

7. ESCALÍMETRO
Es un instrumento se sección triangular que contiene seis escalas diferentes,
que permiten trasladar medidas a tamaño natural, reducido o aumentado.
Cada escala se identifica al comienzo de las dimensiones grabadas en cada
borde. El escalímetro es un instrumento de medición, no es una regla para
trazar.
Escalas:
1 :20, 1:25, 1:50,
1:75,1:100 y 1:125

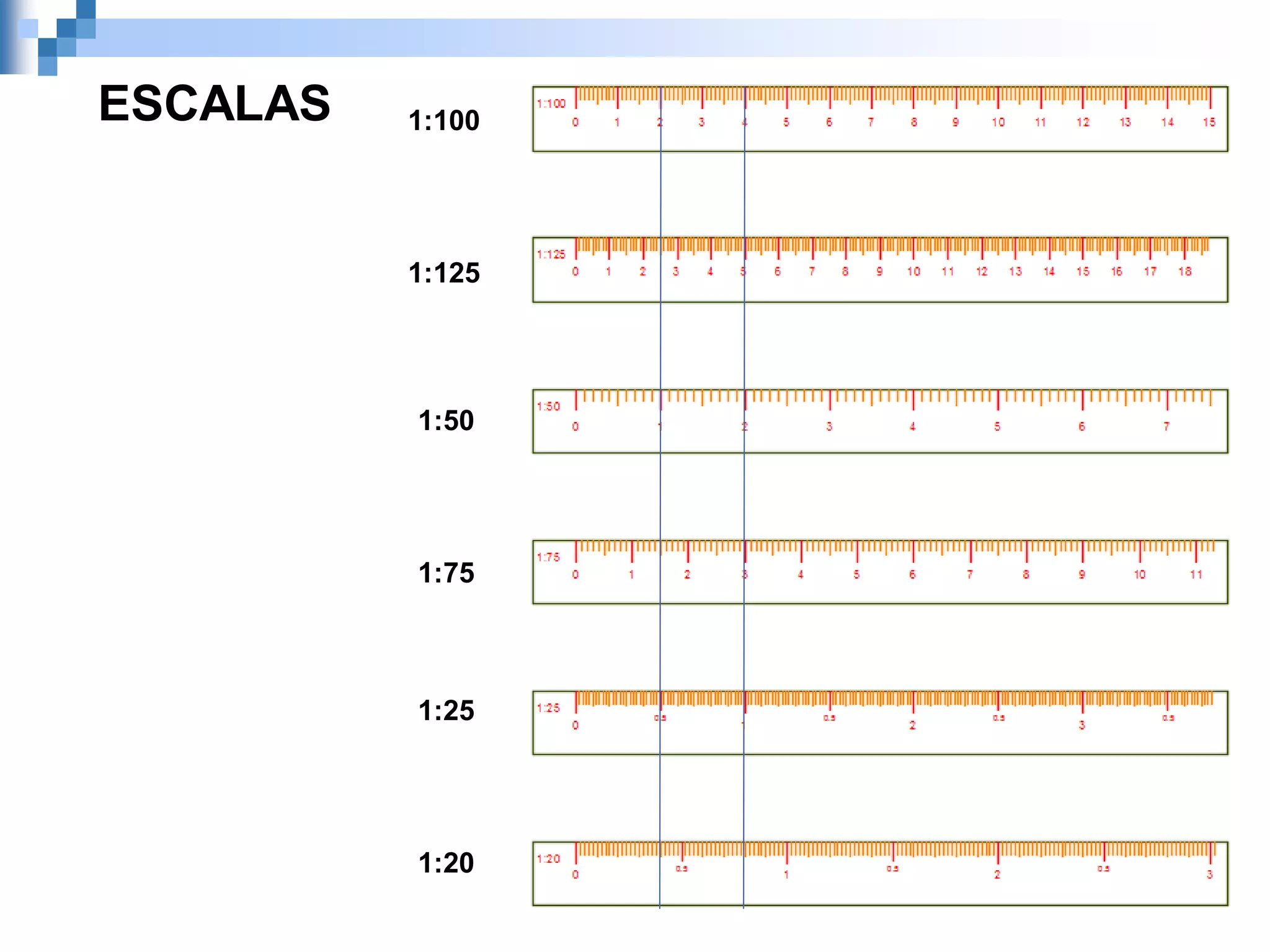

8. ESCALAS 1:100
1:125
1:50
1:75
1:25
1:20

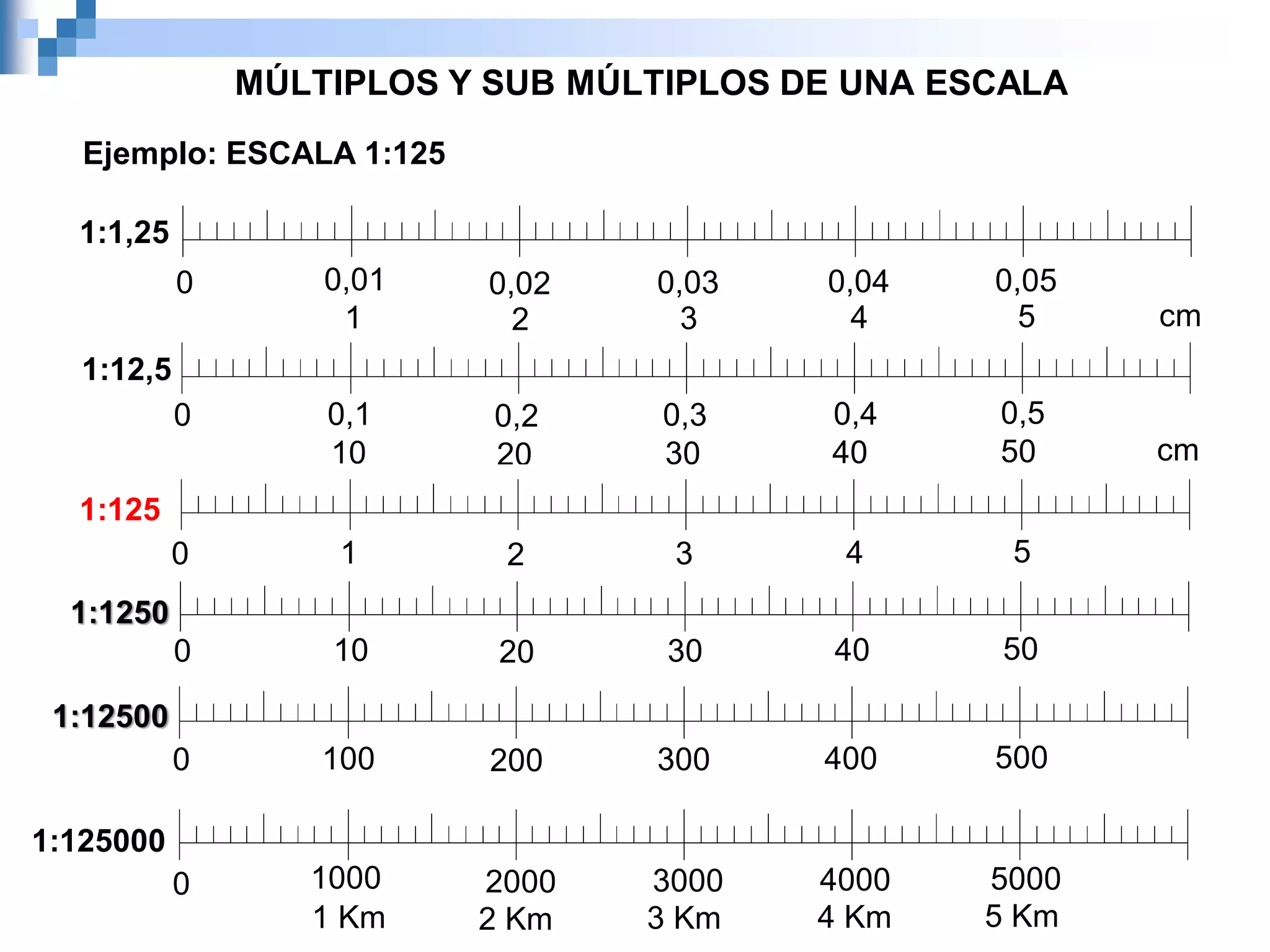

9. Ejemplo: ESCALA 1:125
MÚLTIPLOS Y SUB MÚLTIPLOS DE UNA ESCALA
0
1:1250
0
1:125000
0
1:12,5
0
1:1,25
0
1:12500
1000 5000400030002000
1 Km 5 Km4 Km3 Km2 Km
1 5432 cm
100 500400300200
0,1
10 50403020 cm
0,50,40,30,2
0,01 0,050,040,030,02
0 1 5432
1:125
5040302010
