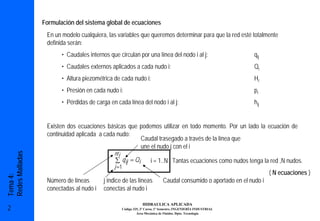

Formulación del sistema global de ecuaciones
En un modelo cualquiera, las variables que queremos determinar para que la red esté totalmente
definida serán:
• Caudales internos que circulan por una línea del nodo i al j: qij
• Caudales externos aplicados a cada nudo i: Qi
• Altura piezométrica de cada nudo i: Hi
• Presión en cada nudo i: pi
• Pérdidas de carga en cada línea del nodo i al j: hij

Existen dos ecuaciones básicas que podemos utilizar en todo momento. Por un lado la ecuación de
continuidad aplicada a cada nudo:
Caudal trasegado a través de la línea que
une el nudo j con el i
nt i
Redes Malladas

∑ q ij = Qi i = 1..N Tantas ecuaciones como nudos tenga la red ,N nudos.
j =1
( N ecuaciones )
Tema 4:

Número de líneas j índice de las líneas Caudal consumido o aportado en el nudo i
conectadas al nudo i conectas al nudo i

HIDRAULICA APLICADA

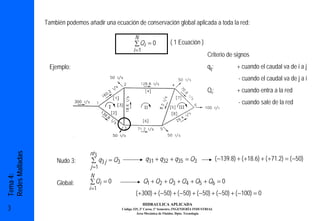

También podemos añadir una ecuación de conservación global aplicada a toda la red:

N
∑ Qi = 0 ( 1 Ecuación )
i =1
Criterio de signos
Ejemplo: qij: + cuando el caudal va de i a j
- cuando el caudal va de j a i
Qi: + cuando entra a la red
- cuando sale de la red

nt 3
Redes Malladas

Nudo 3: ∑ q 3 j = Q3 q 31 + q 32 + q 35 = Q3 ( −139.8) + ( +18.6) + ( +71.2) = ( −50)
j =1
N
Tema 4:

Global: ∑ Qi = 0 Q1 + Q2 + Q3 + Q4 + Q5 + Q6 = 0
i =1
( +300) + ( −50) + ( −50) + ( −50) + ( −50) + ( −100) = 0
HIDRAULICA APLICADA

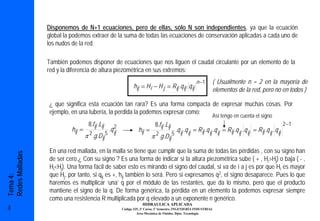

Disponemos de N+1 ecuaciones, pero de ellas, sólo N son independientes, ya que la ecuación
global la podemos extraer de la suma de todas las ecuaciones de conservación aplicadas a cada uno de
los nudos de la red.

También podemos disponer de ecuaciones que nos liguen el caudal circulante por un elemento de la
red y la diferencia de altura piezométrica en sus extremos:
n −1 ( Usualmente n = 2 en la mayoría de
hij = H i − H j = R ij .q ij . q ij
elementos de la red, pero no en todos )

¿ que significa esta ecuación tan rara? Es una forma compacta de expresar muchas cosas. Por
ejemplo, en una tubería, la perdida la podemos expresar como:
Así tengo en cuenta el signo
8.fij .Lij 2 8.fij .Lij 2 −1
hij = .q ij hij = .q ij .q ij = R ij .q ij .q ij = R ij .q ij . q ij = R ij .q ij . q ij
π 2 .g .Dij 5 2
π .g .Dij 5

En una red mallada, en la malla se tiene que cumplir que la suma de todas las pérdidas , con su signo han
Redes Malladas

de ser cero.¿ Con su signo ? Es una forma de indicar si la altura piezométrica sube ( + , Hi>Hj) o baja ( - ,
Hi<Hj). Una forma fácil de saber esto es mirando el signo del caudal, si va de i a j es por que Hi es mayor
que Hj, por tanto, si qij es +, hij también lo será. Pero si expresamos q2, el signo desaparece. Pues lo que
Tema 4:

haremos es multiplicar ‘una’ q por el módulo de las restantes, que da lo mismo, pero que el producto
mantiene el signo de la q. De forma genérica, la pérdida en un elemento la podemos expresar siempre
como una resistencia R multiplicada por q elevado a un exponente n genérico.
HIDRAULICA APLICADA

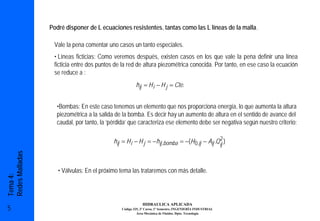

Podré disponer de L ecuaciones resistentes, tantas como las L líneas de la malla.

Vale la pena comentar uno casos un tanto especiales.
• Líneas ficticias: Como veremos después, existen casos en los que vale la pena definir una línea
ficticia entre dos puntos de la red de altura piezométrica conocida. Por tanto, en ese caso la ecuación
se reduce a :
hij = H i − H j = Cte.

•Bombas: En este caso tenemos un elemento que nos proporciona energía, lo que aumenta la altura
piezométrica a la salida de la bomba. Es decir hay un aumento de altura en el sentido de avance del
caudal, por tanto, la ‘pérdida’ que caracteriza ese elemento debe ser negativa según nuestro criterio:

2
hij = H i − H j = −hij ,bomba = −(H 0,ij − Aij .Qij )
Redes Malladas

• Válvulas: En el próximo tema las trataremos con más detalle.
Tema 4:

HIDRAULICA APLICADA

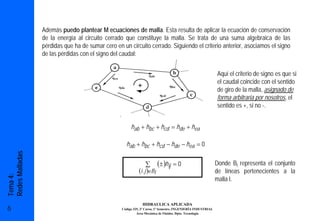

Además puedo plantear M ecuaciones de malla. Esta resulta de aplicar la ecuación de conservación
de la energía al circuito cerrado que constituye la malla. Se trata de una suma algebraica de las
pérdidas que ha de sumar cero en un circuito cerrado. Siguiendo el criterio anterior, asociamos el signo
de las pérdidas con el signo del caudal:

Aquí el criterio de signo es que si
el caudal coincide con el sentido
de giro de la malla, asignado de
forma arbitraria por nosotros, el
sentido es +, si no -.

hab + hbc + hcd = hde + hea

hab + hbc + hcd − hde − hea = 0
Redes Malladas

∑ (± )hij =0 Donde Bl representa el conjunto
(i , j )∈Bl de líneas pertenecientes a la
Tema 4:

malla l.

HIDRAULICA APLICADA

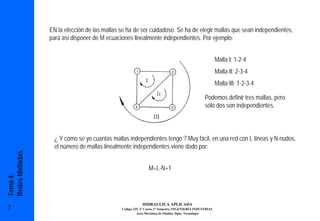

EN la elección de las mallas se ha de ser cuidadoso. Se ha de elegir mallas que sean independientes,
para así disponer de M ecuaciones linealmente independientes. Por ejemplo:

Malla I: 1-2-4
Malla II: 2-3-4
Malla III: 1-2-3-4

Podemos definir tres mallas, pero
sólo dos son independientes.

¿ Y como se yo cuantas mallas independientes tengo ? Muy fácil, en una red con L líneas y N nudos,
el número de mallas linealmente independientes viene dado por:
Redes Malladas

M=L-N+1
Tema 4:

HIDRAULICA APLICADA

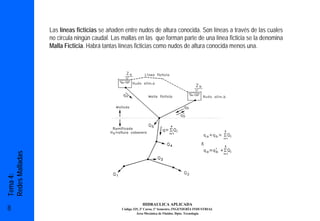

Las líneas ficticias se añaden entre nudos de altura conocida. Son líneas a través de las cuales
no circula ningún caudal. Las mallas en las que forman parte de una línea ficticia se la denomina
Malla Ficticia. Habrá tantas líneas ficticias como nudos de altura conocida menos una.
Redes Malladas
Tema 4:

HIDRAULICA APLICADA

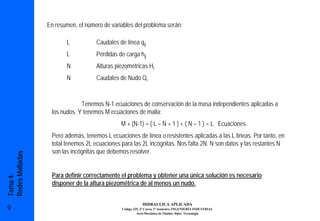

En resumen, el número de variables del problema serán:

L Caudales de línea qij
L Pérdidas de carga hij
N Alturas piezométricas Hi
N Caudales de Nudo Qi

Tenemos N-1 ecuaciones de conservación de la masa independientes aplicadas a
los nudos. Y tenemos M ecuaciones de malla:
M + (N-1) = ( L – N + 1 ) + ( N – 1 ) = L Ecuaciones
Pero además, tenemos L ecuaciones de línea o resistentes aplicadas a las L líneas. Por tanto, en
total tenemos 2L ecuaciones para las 2L incógnitas. Nos falta 2N. N son datos y las restantes N
son las incógnitas que debemos resolver.
Redes Malladas

Para definir correctamente el problema y obtener una única solución es necesario
Tema 4:

disponer de la altura piezométrica de al menos un nudo.

HIDRAULICA APLICADA

Cálculo de redes malladas

a.- Formulación por líneas. Ecuaciones en Q

Np: Número de Nudo de altura conocida
Nq: Número de Nudo de caudal conocido N = Np + Nq
Lr: Número de Líneas Reales L = Lf + Lr
Lf: Número de Líneas Ficticias ( Lf=Np-1 ) M = Mf + Mr
Mr: Número de mallas reales
Mf: Número de mallas ficticias

Disponemos de:
nt i
N-1 ecuaciones independientes de las ecuaciones de continuidad en los nudos: ∑ q ij = Qi
j =1
Redes Malladas

M ecuaciones de malla, donde se sustituye la hij por su expresión de ∑ (± )hij (q ij ) = 0
(i , j )∈Bl
Tema 4:

comportamiento del elemento.

HIDRAULICA APLICADA

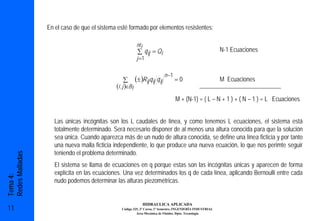

En el caso de que el sistema esté formado por elementos resistentes:

nt i
∑ q ij = Qi N-1 Ecuaciones
j =1

n −1
∑ (± )Rij q ij q ij =0 M Ecuaciones
(i , j )∈Bl
M + (N-1) = ( L – N + 1 ) + ( N – 1 ) = L Ecuaciones

Las únicas incógnitas son los L caudales de línea, y como tenemos L ecuaciones, el sistema está
totalmente determinado. Será necesario disponer de al menos una altura conocida para que la solución
sea única. Cuando aparezca más de un nudo de altura conocida, se define una línea ficticia y por tanto
una nueva malla ficticia independiente, lo que produce una nueva ecuación, lo que nos perimte seguir
teniendo el problema determinado.
Redes Malladas

El sistema se llama de ecuaciones en q porque estas son las incógnitas únicas y aparecen de forma
explícita en las ecuaciones. Una vez determinados los q de cada línea, aplicando Bernoulli entre cada
Tema 4:

nudo podemos determinar las alturas piezométricas.

HIDRAULICA APLICADA

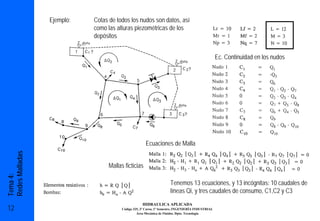

Ejemplo: Cotas de todos los nudos son datos, así
como las alturas piezométricas de los
depósitos

Ec. Continuidad en los nudos

Ecuaciones de Malla
Redes Malladas

Mallas ficticias
Tema 4:

Tenemos 13 ecuaciones, y 13 incógnitas: 10 caudales de
líneas Qi, y tres caudales de consumo, C1,C2 y C3
HIDRAULICA APLICADA

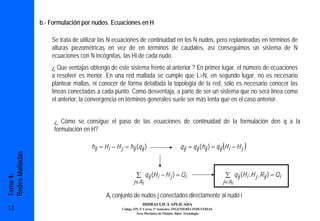

b.- Formulación por nudos. Ecuaciones en H

Se trata de utilizar las N ecuaciones de continuidad en los N nudos, pero replanteadas en términos de
alturas piezométricas en vez de en términos de caudales, así conseguimos un sistema de N
ecuaciones con N incógnitas, las Hi de cada nudo.
¿ Que ventajas obtengo de este sistema frente al anterior ? En primer lugar, el número de ecuaciones
a resolver es menor. En una red mallada se cumple que L>N, en segundo lugar, no es necesario
plantear mallas, ni conocer de forma detallada la topología de la red, sólo es necesario conocer las
líneas conectadas a cada punto. Como desventaja, a parte de ser un sistema que no será línea como
el anterior, la convergencia en términos generales suele ser más lenta que en el caso anterior.

¿ Cómo se consigue el paso de las ecuaciones de continuidad de la formulación den q a la
formulación en H?

hij = H i − H j = hij (q ij ) (
q ij = q ij (hij ) = q ij H i − H j )
Redes Malladas

∑ q ij (H i − H j ) = Qi ∑ q ij (H i , H j , R ij ) = Qi
Tema 4:

j∈Ai j∈Ai

Ai conjunto de nudos j conectados directamente al nudo i
HIDRAULICA APLICADA

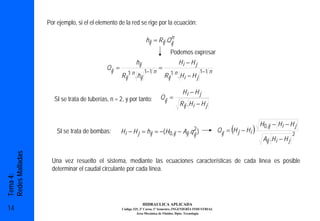

Por ejemplo, si el el elemento de la red se rige por la ecuación:

n
hij = R ij .Qij
Podemos expresar
hij Hi − H j
Qij = =
1−1 n 1−1 n
R ij 1 n . hij R ij 1 n . H i − H j

Hi − H j
SI se trata de tuberías, n = 2, y por tanto: Qij =
R ij . H i − H j

H 0,ij − H i − H j
SI se trata de bombas: 2
H i − H j = hij = −(H 0,ij − Aij .q ij ) (
Qij = H j − H i ) 2
Aij . H i − H j
Redes Malladas

Una vez resuelto el sistema, mediante las ecuaciones características de cada línea es posible
determinar el caudal circulante por cada línea.
Tema 4:

HIDRAULICA APLICADA

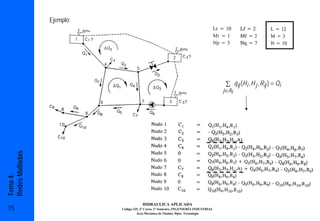

Ejemplo:

∑ q ij (H i , H j , R ij ) = Qi
j∈Ai
Redes Malladas
Tema 4:

HIDRAULICA APLICADA

c.- Formulación por mallas. Ecuaciones en ∆Q

La formulación por mallas está basada en redefinir las incógnitas del problema de análisis hasta
reducirlas a M incógnitas, los caudales correctores de malla ∆Q.
El primer paso será siempre es suponer una hipótesis de caudales, es decir, asignar a cada línea un
caudal de forma arbitraria, pero de forma que se cumpla la ecuación de continuidad en cada nodo.
Bien, aunque cumplan el principio de continuidad en los nudos, ya sería casualidad que también
cumpliera la condición de conservación de la energía en la malla, es decir, que las perdidas en el
circuito cerrado fuesen cero. Así que se deberá corregir esos caudales iniciales. Estas correcciones
deben respetar el balance de masa en cada nudo, lo que se consigue sumado o restando la misma
cantidad corregida, ∆Q, en cada línea en función del sentido del caudal.
Así pues, los valores correctores , ∆Qr, tendrán un único valor en cada malla, de forma wue se
cumplirá en cada malla que:
Caudal inicial en la línea de la malla
n
⎡ ⎤ ij
Redes Malladas

∑ (± )ij R ij ⎢q ij + ∑ (± ) ij ∆Qr ⎥ = 0
* r
K = 1,..,M
( i , j )∈Bk ⎢ r ∈M ij ⎥
⎣ ⎦
Tema 4:

Conjunto de líneas de la Signo en función del Conjunto de mallas que de las
malla k sentido de giro cuales forma parte la línea ij
HIDRAULICA APLICADA

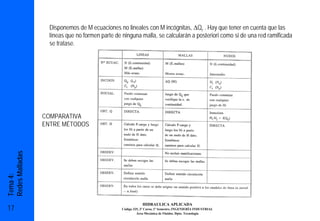

Disponemos de M ecuaciones no lineales con M incógnitas, ∆Qr . Hay que tener en cuenta que las
líneas que no formen parte de ninguna malla, se calcularán a posteriori como si de una red ramificada
se tratase.

COMPARATIVA
ENTRE MÉTODOS
Redes Malladas
Tema 4:

HIDRAULICA APLICADA

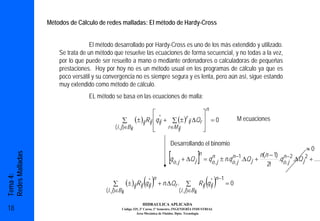

Métodos de Cálculo de redes malladas: El método de Hardy-Cross

El método desarrollado por Hardy-Cross es uno de los más extendido y utilizado.
Se trata de un método que resuelve las ecuaciones de forma secuencial, y no todas a la vez,
por lo que puede ser resuelto a mano o mediante ordenadores o calculadoras de pequeñas
prestaciones. Hoy por hoy no es un método usual en los programas de cálculo ya que es
poco versátil y su convergencia no es siempre segura y es lenta, pero aún así, sigue estando
muy extendido como método de cálculo.
EL método se basa en las ecuaciones de malla:
n
⎡ ⎤
∑ (± )ij R ij ⎢q ij + ∑ (± ) ij ∆Qr ⎥ = 0
* r M ecuaciones
( i , j )∈Bk ⎢ r ∈M ij ⎥
⎣ ⎦

Desarrollando el binomio
≈0
[q ] =q
n n(n − 1) n − 2
Redes Malladas

o , j + ∆Q j
n
o, j ± n.qo ,−1.∆Q j +
n
j .qo , j .∆Q j 2 + ....
2!

( )n + n.∆Qr . ( )
Tema 4:

* n −1
∑ (± )ij Rij q ij
*
∑ R ij q ij =0
( i , j )∈Bk ( i , j )∈Bk

HIDRAULICA APLICADA

∑ ( )n + n.∆Qr .
(± )ij Rij q ij
*
∑ ( ) * n −1
R ij q ij =0
( i , j )∈Bk ( i , j )∈Bk

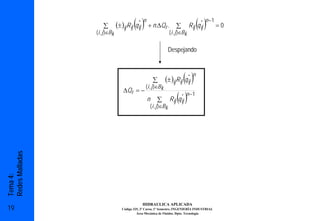

Despejando

∑
*
( )n
(± )ij Rij q ij
( i , j )∈Bk
∆Q r = −
n ∑ R ij (q ij )
* n −1
( i , j )∈Bk

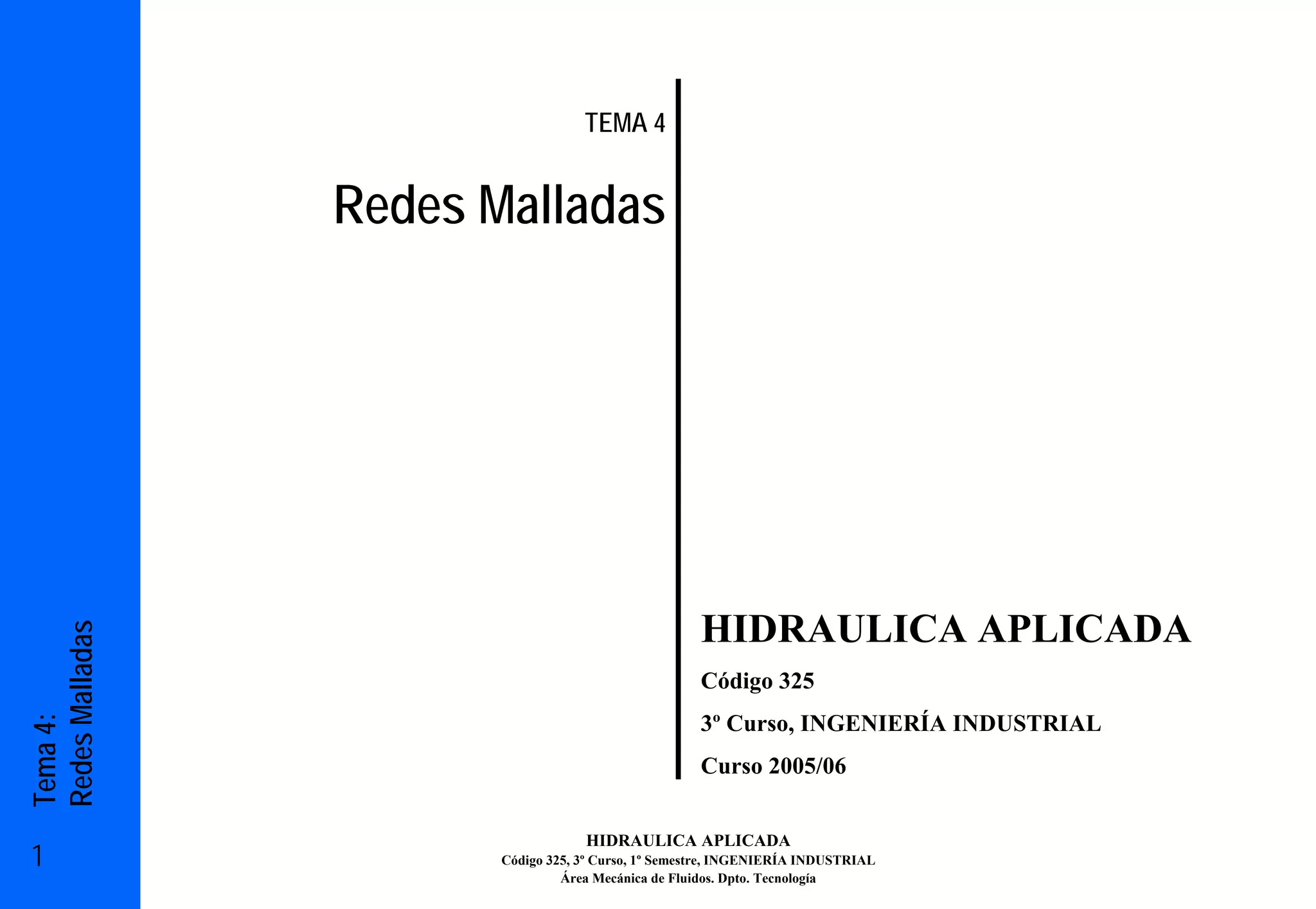

Redes Malladas
Tema 4:

HIDRAULICA APLICADA

Redes malladas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Redes malladas

Redes malladas
