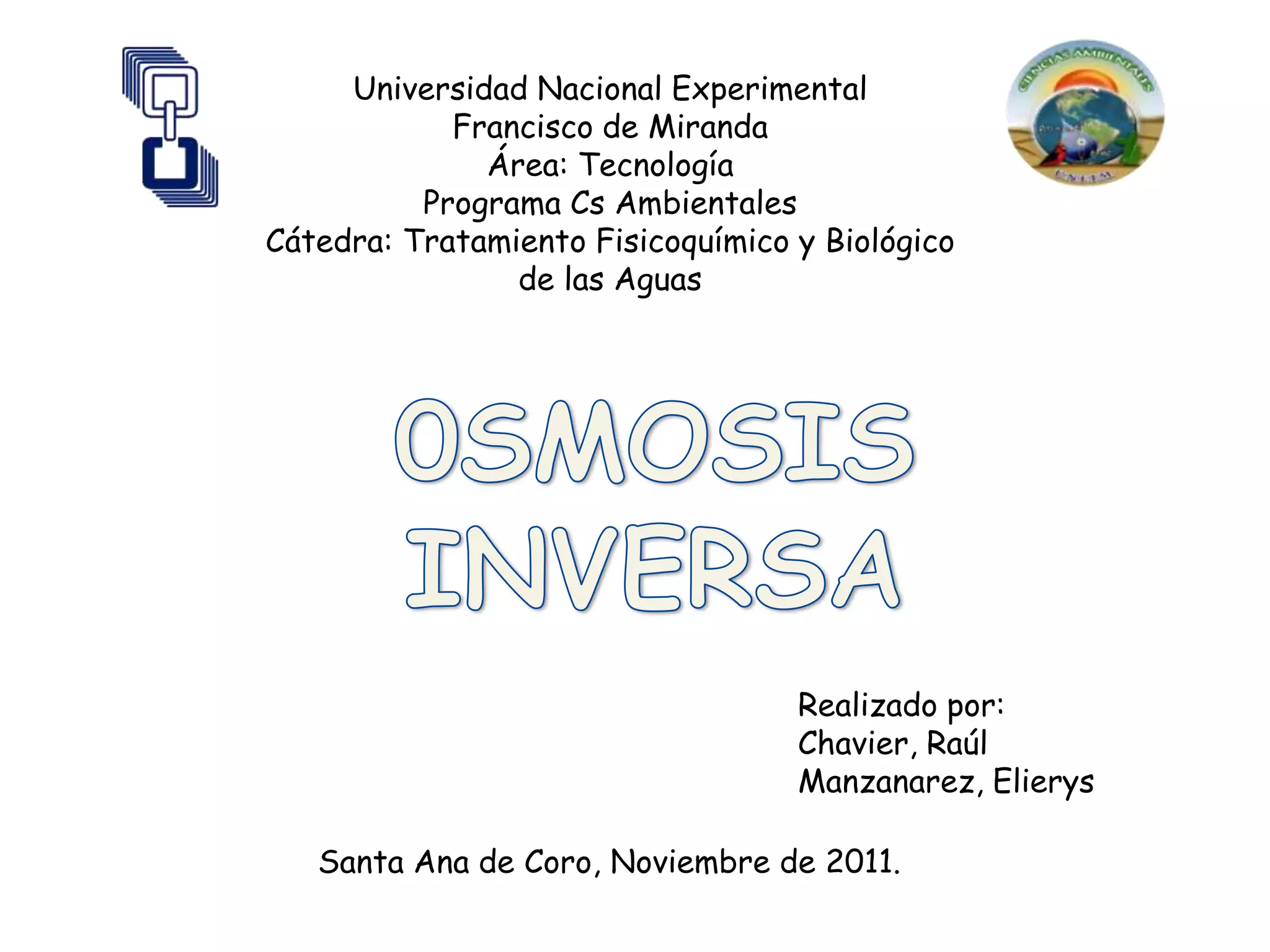

1. Universidad Nacional Experimental
Francisco de Miranda
Área: Tecnología
Programa Cs Ambientales
Cátedra: Tratamiento Fisicoquímico y Biológico
de las Aguas
Realizado por:
Chavier, Raúl
Manzanarez, Elierys
Santa Ana de Coro, Noviembre de 2011.

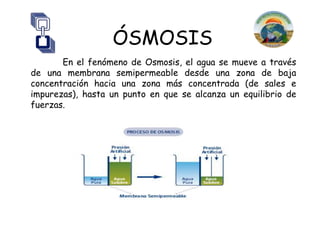

2. ÓSMOSIS
En el fenómeno de Osmosis, el agua se mueve a través
de una membrana semipermeable desde una zona de baja
concentración hacia una zona más concentrada (de sales e
impurezas), hasta un punto en que se alcanza un equilibrio de
fuerzas.

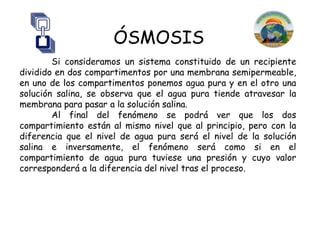

3. ÓSMOSIS
Si consideramos un sistema constituido de un recipiente
dividido en dos compartimentos por una membrana semipermeable,
en uno de los compartimentos ponemos agua pura y en el otro una
solución salina, se observa que el agua pura tiende atravesar la
membrana para pasar a la solución salina.
Al final del fenómeno se podrá ver que los dos
compartimiento están al mismo nivel que al principio, pero con la
diferencia que el nivel de agua pura será el nivel de la solución
salina e inversamente, el fenómeno será como si en el
compartimiento de agua pura tuviese una presión y cuyo valor
corresponderá a la diferencia del nivel tras el proceso.

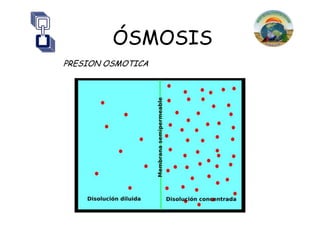

4. ÓSMOSIS
PRESION OSMOTICA

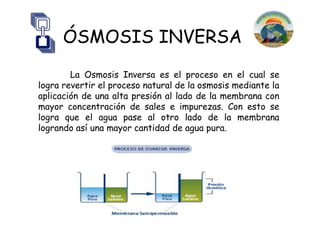

5. ÓSMOSIS INVERSA
La Osmosis Inversa es el proceso en el cual se
logra revertir el proceso natural de la osmosis mediante la
aplicación de una alta presión al lado de la membrana con
mayor concentración de sales e impurezas. Con esto se
logra que el agua pase al otro lado de la membrana
logrando así una mayor cantidad de agua pura.

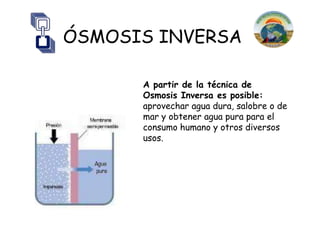

6. ÓSMOSIS INVERSA
A partir de la técnica de
Osmosis Inversa es posible:
aprovechar agua dura, salobre o de
mar y obtener agua pura para el
consumo humano y otros diversos
usos.

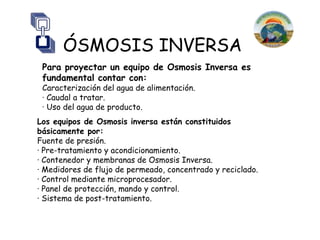

7. ÓSMOSIS INVERSA
Para proyectar un equipo de Osmosis Inversa es
fundamental contar con:
Caracterización del agua de alimentación.
· Caudal a tratar.
· Uso del agua de producto.
Los equipos de Osmosis inversa están constituidos
básicamente por:
Fuente de presión.
· Pre-tratamiento y acondicionamiento.
· Contenedor y membranas de Osmosis Inversa.
· Medidores de flujo de permeado, concentrado y reciclado.
· Control mediante microprocesador.
· Panel de protección, mando y control.
· Sistema de post-tratamiento.

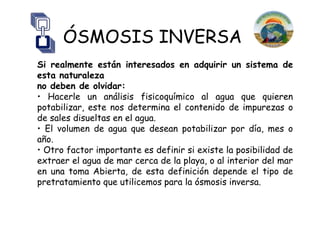

8. ÓSMOSIS INVERSA
Si realmente están interesados en adquirir un sistema de
esta naturaleza
no deben de olvidar:
• Hacerle un análisis fisicoquímico al agua que quieren
potabilizar, este nos determina el contenido de impurezas o
de sales disueltas en el agua.
• El volumen de agua que desean potabilizar por día, mes o
año.
• Otro factor importante es definir si existe la posibilidad de
extraer el agua de mar cerca de la playa, o al interior del mar
en una toma Abierta, de esta definición depende el tipo de
pretratamiento que utilicemos para la ósmosis inversa.

9. ÓSMOSIS INVERSA

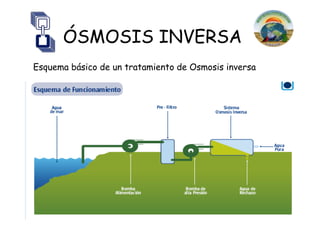

Esquema básico de un tratamiento de Osmosis inversa

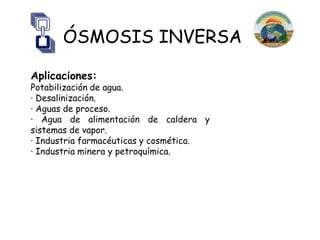

10. ÓSMOSIS INVERSA
Aplicaciones:
Potabilización de agua.
· Desalinización.
· Aguas de proceso.
· Agua de alimentación de caldera y
sistemas de vapor.
· Industria farmacéuticas y cosmética.
· Industria minera y petroquímica.

11. ÓSMOSIS INVERSA
Existen otras alternativas para los problemas de
desalación de agua de mar, como pueden ser: La evaporación y
la Electrodialisis. La alternativa más común es la evaporación, si
comparamos esta tecnología con la osmosis inversa
encontraremos que para el caso de la ósmosis inversa utilizando
membranas de alta presión y con recuperación de energía,
tendremos un consumo de energía eléctrica de 4 a 5 kWh por
metro cúbico generado. Sin embargo la evaporación tiene un
consumo de energía total de unos 15 kWh por metro cúbico de
agua producto.

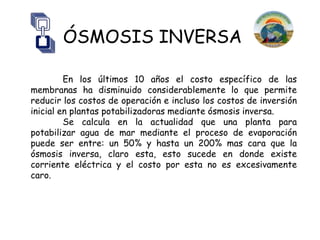

12. ÓSMOSIS INVERSA
En los últimos 10 años el costo específico de las
membranas ha disminuido considerablemente lo que permite
reducir los costos de operación e incluso los costos de inversión
inicial en plantas potabilizadoras mediante ósmosis inversa.
Se calcula en la actualidad que una planta para
potabilizar agua de mar mediante el proceso de evaporación
puede ser entre: un 50% y hasta un 200% mas cara que la
ósmosis inversa, claro esta, esto sucede en donde existe
corriente eléctrica y el costo por esta no es excesivamente
caro.

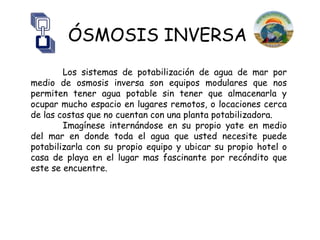

13. ÓSMOSIS INVERSA
Los sistemas de potabilización de agua de mar por
medio de osmosis inversa son equipos modulares que nos
permiten tener agua potable sin tener que almacenarla y
ocupar mucho espacio en lugares remotos, o locaciones cerca
de las costas que no cuentan con una planta potabilizadora.
Imagínese internándose en su propio yate en medio
del mar en donde toda el agua que usted necesite puede
potabilizarla con su propio equipo y ubicar su propio hotel o
casa de playa en el lugar mas fascinante por recóndito que
este se encuentre.

14. Gracias
