TEORÍA DE CIRCUITOS
TEMA 1
Jorge Luis Jaramillo
TIET UTPL septiembre 2017
Créditos
Esta presentación fue preparada estrictamente como material de apoyo a la jornada presencial
del curso de Teoría de Circuitos, del programa de Ingeniería en Electrónica y
Telecomunicaciones que se imparte en el Universidad Técnica Particular de Loja.
La secuencia de contenidos corresponde al plan docente de la asignatura, y, para la elaboración
se han utilizado aportes propios del docente, y, una serie de materiales y recursos disponibles
gratuitamente en la web.
•Introducción
•Nociones de electrotecnia
•Elementos de circuitos
•Ecuaciones de circuitos
•Fundamentos de la teoría de señales
•Discusión y análisis
•Sobre la teoría de circuitos
La teoría de circuitos y el electromagnetismo han heredado a las ingenierías
eléctrica y electrónica, la metodología y el lenguaje técnico.
La teoría de circuitos describe los procesos de transformación de energía en un
circuito eléctrico (provisión disipación, almacenamiento, etc.), aplicando una
serie de leyes de origen experimental, explicadas a través de la idealización
(parámetros no distribuidos, cables ideales, fuentes ideales de tensión o de
corriente).
Desde una perspectiva operativa, la teoría de circuitos resuelve dos tareas
complementarias: el análisis, y, la síntesis.
La teoría de circuitos estudia la transformación de energía en 2 dominios:
dominio del tiempo (time domain) y dominio de la frecuencia (frequency
domain, fourier domain)
Introducción
•Nociones de electrotecnia
La fuerza de atracción entre el núcleo del átomo y los
electrones, decrece a medida de que aumenta la
distancia desde el núcleo.
Los electrones de las últimas capas se pueden perder
fácilmente, con lo que el átomo se transforma en un
ión positivo o cation.
También puede ocurrir que las últimas capas de un
átomo adquieran un mayor número de electrones, con
lo que el átomo se transforma en un ión negativo o
anion.
Los electrones de la orbita más externa se denominan
electrones de valencia. A ellos se debe la capacidad del
átomo de recombinarse y formar moléculas. En estas
moléculas se comparten uno o mas electrones de la
ultima capa de cada átomo. Los electrones
compartidos constituyen el enlace covalente.
Nociones de electrotecnia
Comportamiento de los electrones externos del átomo
Mientras más distante se encuentre el electrón del núcleo, mayor
es el estado de energía, y cualquier electrón que haya dejado a su
átomo, tiene un estado de energía mayor que cualquier electrón
en la estructura atómica.
Nociones de electrotecnia
Niveles energéticos del átomo
Banda de conducción
Banda de valencia
Banda prohibida
Energía
Banda de conducción
Banda de valencia
Banda prohibida
Energía
Eg > 5 eV
Banda de conducción
Banda de valencia
Banda prohibida
Energía
Eg
Banda de conducción
Banda de valencia
Energía
Electrones
de valencia
unidos a la
estructura
atómica
Electrones
libres para
establecer la
conducción
Las bandas
se traslapan
1 eV = 1,6 x 10-19 J
Eg = 1,1 eV (Si)
Eg = 0,67 eV (Ge)
Eg = 1,41 eV (GaAs)
Dieléctrico
Conductor
La conducción de la electricidad depende del número
de electrones libres por unidad de volumen en cada
cuerpo
En los átomos de los conductores no todos los
electrones forman parte del enlace. Algunos
electrones están débilmente ligados al átomo por lo
que pueden pasar fácilmente de un átomo a otro, a
través de los espacios libres de la red. A estos
electrones se les da el nombre de electrones libres, y,
son la causa de que los metales sean buenos
conductores de calor y de electricidad.
Los dieléctricos, al contrario que los conductores, no
disponen de electrones libres, debido a que necesitan
de todos los electrones de valencia.
Los semiconductores se convierten, en determinadas
condiciones, en conductores.
Nociones de electrotecnia
Electrones libres y conductividad
+ + + +
+ + + +
+ + + +
Se denomina corriente eléctrica al movimiento
dirigido de electrones libres a través del circuito
cerrado de un conductor, alimentado por una fuente
de fem.
La intensidad de la corriente eléctrica, por su parte,
depende del número de electrones que atraviesa la
sección transversal del conductor, en un tiempo
determinado.
Ya que todos los electrones tienen la misma carga, la
fuerza de repulsión entre ellos es igual. Por lo tanto,
existe la misma separación entre ellos durante su
movimiento.
Nociones de electrotecnia
Corriente eléctrica
Átomos
Electrones
Corriente eléctrica
Sin conocer que la causa de la corriente eléctrica eran los electrones libres, Faraday eligió como sentido de
la corriente, el que va desde la polaridad positiva (más) hacia la polaridad negativa (menos) del
generador. Esta dirección se conoce como dirección técnica de la corriente eléctrica y es contraria a la
dirección natural de la corriente eléctrica.
Nociones de electrotecnia
Dirección técnica de la corriente eléctrica
G cargaFuente de
alimentación
+
-
Movimiento de los electrones
Sentido de la corriente
Alrededor de una carga, ubicada en una región del
espacio, se crea una zona de influencia llamada
campo eléctrico.
El campo eléctrico se pone de manifiesto con la
presencia de una segunda carga, al aparecer fuerzas
de atracción o repulsión entre las cargas.
La presencia de las dos cargas afecta la región del
espacio. Para describir el campo eléctrico existente se
calcula la energía potencial de cada carga, con
respecto a la carga de unidad positiva. Este concepto
se conoce como potencial eléctrico, y, se simboliza
por la letra V.
Nociones de electrotecnia
Potencial eléctrico y diferencia de potencial
Sea el campo eléctrico de la carga +q, situada en el
punto 0 en la figura mostrada. Para calcular la
diferencia de potencial eléctrico (o tensión) entre los
puntos A y B, se sitúa una carga de prueba +q0 (+q0 <
+q ) en A, y, la movemos uniformemente hasta B,
midiendo el trabajo realizado (TAB). Entonces, la
diferencia de potencial eléctrico se define como:
El trabajo TAB puede ser positivo, negativo, o, nulo. En
cada caso, el potencial eléctrico de B es mayor, menor,
o, igual que el potencial de A.
Nociones de electrotecnia
Potencial eléctrico y diferencia de potencial
V
VA
VB
+q +q0 r
A B
0


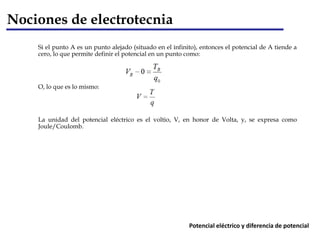

Si el punto A es un punto alejado (situado en el infinito), entonces el potencial de A tiende a
cero, lo que permite definir el potencial en un punto como:
O, lo que es lo mismo:
La unidad del potencial eléctrico es el voltio, V, en honor de Volta, y, se expresa como
Joule/Coulomb.
Nociones de electrotecnia
Potencial eléctrico y diferencia de potencial
Si la tensión (voltaje) a la salida del generador es o no constante,
tanto en valor como en sentido, en un circuito cerrado podrá
aparecer una de tres tipos de corriente:
• Continua
• Alterna
• Mixta
La corriente continua, es una corriente eléctrica que circula siempre
en el mismo sentido y con la misma intensidad.
La corriente alterna, es aquella que cambia periódicamente de
sentido e intensidad.
La corriente mixta es el resultado de la superposición de corriente
continua y corriente alterna.
.
Nociones de electrotecnia
Clases de corriente eléctrica
I
I
tI
t
T
f
1

Im
áx
-
Imáx
I
t
•Elementos de circuitos eléctricos
Se conoce como resistencia eléctrica R, a la dificultad que presentan los distintos
materiales, al paso de la corriente eléctrica, en función de su estructura y de su
constitución. En el SI, la unidad para la resistencia es el ohmio ().
La resistencia eléctrica también se presenta como la magnitud inversa a la
conductancia:
Se conoce como resistividad ρ, al factor que hace que cada material presente una
resistencia distinta, para iguales dimensiones físicas (longitud y sección). La
resistividad es constante para cada material.
Elementos de circuitos
Resistencia eléctrica
La resistencia y la resistividad están
ligadas por la expresión:
Se conoce como conductividad σ , al
factor relacionado con la facilidad con la
que los electrones libres se mueven a
través del material.
La resistencia y la conductividad, están
ligadas por la expresión:
Elementos de circuitos
Resistencia eléctrica
La resistencia eléctrica “reside” en el resistor.
Los resistores se unen en los circuitos en dos
configuraciones: en serie, y, en paralelo.
En una configuración en serie, los resistores
pueden ser “reemplazados” por un único
equivalente, cuya resistencia equivale a la
suma de la resistencia de cada uno de los
resistores.
En una configuración en paralelo, los
resistores pueden ser “reemplazados” por un
único equivalente, cuya conductancia
equivale a la suma de la conductancia de
cada uno de los resistores.
Elementos de circuitos
Resistencia eléctrica
BA
R3R2R1
B
Req
A
R3R2R1Req 
BA
R3
R2
R1
R3
1
R2
1
R1
1
Req
1

Se conoce como resistores a elementos de un circuito que se “resisten” al flujo de
la corriente eléctrica.
Un resistor “puro” convierte la energía eléctrica en calor. Otros dispositivos,
similares al resistor, convierten la energía eléctrica en luz, movimiento, calor, u
otras formas de energía.
El comportamiento de un resistor se puede predecir utilizando la llamada
característica voltoampérica ó característica v-i.
Se conoce como resistencia a la medida de la capacidad de un resistor de
oponerse al flujo de la corriente eléctrica, y, se define como:
𝑅 =
𝜌𝐿
𝐴
En dónde, ρ es la resistividad del material, Ω *mm cd/mm
L es la longitud del resistor, mm
A es la sección transversal del resistor, mm cdr.
Elementos de circuitos
definiciones
Se conoce como conductancia a la magnitud inversa a la resistencia:
𝐺 =
1
𝑅
La conductancia se mide en siemens (S), a veces también llamados “ohmios hacia
atrás”.
Elementos de circuitos
definiciones
La característica v-i de un resistor
ideal es lineal. El gradiente de la
gráfica es equivalente a la
resistencia del dispositivo.
Los resistores son elementos
inversibles, es decir pueden
describirse por característica v-i o
i-v.
𝑉 = 𝑖𝑅
𝑖 =
1
𝑅
𝑉
Elementos de circuitos
definiciones
Ohm estableció la relación entre voltaje y amperaje en un resistor ideal, lo que se
conoce como Ley de Ohm: "la intensidad de corriente eléctrica que fluye por un
resistor, es directamente proporcional al voltaje aplicado en sus extremos, e
inversamente proporcional a la resistencia del mismo":
𝑖 =
𝑉
𝑅
En la vida real, los resistores se fabrican de carbón o de películas de metales o
cerámica, dependiendo de la aplicación y de la exactitud deseada.
La resistencia se considera positiva, pero puede ser negativa en algunos casos. La
resistencia negativa en los resistores no es posible.
definiciones
Elementos de circuitos
Se conoce como condensador a un componente
diseñado para almacenar electricidad sobre una
superficie pequeña.
Se define como capacidad eléctrica de un
condensador al cociente entre la carga de una de
las armaduras y la tensión o diferencia de
potencial que existe entre las mismas. En el SI, la
capacidad eléctrica se mide en faradios (F).
Para el caso de un condensador plano, se
cumple que:
En dónde,
C, es la capacidad, F
ε, es la permitividad del dieléctrico
A, es la superficie enfrentada de las armaduras,
m2
d, es el espesor del dieléctrico, m
Elementos de circuitos
Capacidad eléctrica
armaduras
dieléctrico
V
Q
C 
d
A
C ε
Unidades:
1 [F] (microfaradio)= 10-6 F
1 [nF] (nanofaradio) = 10-9 F
1 [pF] (picofaradio) = 10-12 F
Los condensadores se unen en los circuitos
en dos configuraciones: en serie, y, en
paralelo.
En una configuración en serie, los
condensadores pueden ser “reemplazados”
por un único equivalente. La inversa a la
capacidad de este condensador equivale a la
suma de las inversas de las capacidades de
cada uno de los condensadores.
En una configuración en paralelo, los
condensadores pueden ser “reemplazados”
por un único equivalente, cuya capacidad
equivale a la suma de la capacidad de cada
uno de los condensadores.
Elementos de circuitos
Capacidad eléctrica
BA
C3C2C1
B
Ceq
A
C3
1
C2
1
C1
1
Ceq
1

BA
C3
C2
C1
C3C2C1Ceq 
Un inductor o bobina es un componente pasivo
de un circuito eléctrico que, debido al fenómeno
de la autoinducción, almacena energía en forma
de campo magnético.
En una bobina, se define como inductancia L, a
la relación entre el flujo magnético Ф y la
intensidad de corriente eléctrica I. En el SI, la
inductancia se mide en henrios (H):
1 H = 1[Wb/A]
Elementos de circuitos
Inductancia
Las bobinas se unen en los circuitos en dos
configuraciones: en serie, y, en paralelo.
En una configuración en serie, las bobinas
pueden ser “reemplazadas” por una única
equivalente, cuya inductancia equivale a la
suma de las inductancias de cada una de las
bobinas.
En una configuración en paralelo, las bobinas
pueden ser “reemplazadas” por una única
equivalente. La inversa de la inductancia de
esta bobina equivale a la suma de las inversas
de las inductancias de cada una de las
bobinas.
Elementos de circuitos
Inductancia
BA L3L2L1
BLeqA
L3L2L1Leq 
BA
L3
L2
L1
L3
1
L2
1
L1
1
Leq
1

Los elementos activos de los circuitos, son fuentes
de voltaje o corriente, capaces de suministrar
energía a la red eléctrica.
Las fuentes de tensión ideales, son aquellas que
proporcionan entre sus terminales una tensión
definida por una determinada ley,
independientemente del circuito al que están
conectadas.
Las fuentes de corriente ideales, son aquellas que
proporcionan entre sus terminales una corriente
definida por una determinada ley,
independientemente del circuito al que están
conectadas.
Elementos de circuitos
Elementos activos de los circuitos
+
V
+
-
V
I
Las fuentes de tensión se configuran en serie, caso en el cual
son “reemplazadas” por una fuente equivalente cuya
tensión es igual a la suma de las tensiones de cada una de las
fuentes.
Las fuentes de corriente se configuran en paralelo, caso en el
cual son “reemplazadas” por una fuente equivalente cuya
corriente es igual a la suma de las corrientes de cada una de
las fuentes.
Si una fuente de tensión y una de corriente, se configuran en
paralelo, pueden ser reemplazadas por una fuente de
tensión.
Si una fuente de tensión y una de corriente, se configuran en
serie, pueden ser reemplazadas por una fuente de corriente.
Elementos de circuitos
Elementos activos de los circuitos
Si el valor de la tensión o de la intensidad de corriente de
una fuente de tensión o de corriente, depende de la
intensidad o de la corriente en algún punto específico del
circuito, entonces nos referimos a fuentes dependientes.
La simbología utilizada para representar fuentes
dependientes, coincide con la simbología empleada para
fuentes no dependientes, acompañada de la expresión
matemática que define la dependencia de la tensión o de la
corriente.
Elementos de circuitos
Elementos activos de los circuitos
•Ecuaciones de circuito
Los circuitos eléctricos pueden ser aproximados
al esquema de una red.
Se conoce como rama a cualquier elemento de
dos terminales en un circuito.
Se conoce como nodo o nudo a un punto de la red
en el cual se unen tres o más conductores.
Se conoce como malla, contorno, o, bucle, a un
circuito que puede recorrerse sin pasar dos veces
por el mismo punto.
Ecuaciones de circuito
Definiciones previas
I1
I2
I3
I4
I5
+ -
+
-
+
-
+
Vb+
Va
V3 R3V2R2
V1
R1
I
i2
i1
i3
Las leyes de Kirchhoff permiten resolver de forma
sistemática problemas de circuitos eléctricos, que tendrían
difícil solución por aplicación directa de la ley de Ohm.
Las leyes de Kirchhoff son dos:
• Ley de Kirchhoff de la corriente.
• Ley de Kirchhoff del voltaje.
La Ley de Kirchhoff de la corriente afirma que la suma
algebraica de las corrientes en un nodo es cero. Esto equivale
a formar que la corriente total que llega a un nodo, es igual a
la corriente total que sale de él.
Ecuaciones de circuito
Leyes de Kirchhoff
 

n
1i
1 0I
I1
I2
I3
I4
I5
La Ley de Kirchhoff del voltaje postula que la suma
algebraica de los voltajes aplicados a una malla, es igual a la
suma de las caídas de tensión en dicha malla.
Ecuaciones de circuito
Leyes de Kirchhoff
)R(IV jji 
El físico alemán Georg Ohm publicó en 1826 que,
“para casi todos los conductores ensayados, la
caída de tensión entre los extremos, era mayor
cuando mayor era la longitud del cable, y, que a su
vez era proporcional a la corriente”.
Este postulado se conoce como la Ley de Ohm.
Ecuaciones de circuito
Ley de Ohm
RIV 
En 1831, Michael Faraday desarrolló en Inglaterra
su conocida teoría de la inducción
electromagnética, en la cual, utilizando el concepto
de campo magnético y líneas de flujo descubrió que
al someter un conductor en un campo variable, o al
cortar con este las líneas de flujo del campo, se
origina una circulación de corriente.
Por otro lado Heinrich Lenz, comprobó que la
corriente tiende a mantener este flujo , es decir que
se origina una fem inducida de signo opuesto a la
variación de flujo. Entonces, se induce un voltaje de
signo contrario a la fem.
Ecuaciones de circuito
Ley de Faraday
dt
d

Un divisor de tensión, es una configuración de
circuito eléctrico que reparte el voltaje de una
fuente, entre una o más impedancias conectadas en
serie.
Ecuaciones de circuito
Divisor de tensión
R2
R1
+
Vcc
Vx
R2R1
R2Vcc
Vx



Un divisor de corriente es una configuración que
puede fragmentar la corriente eléctrica de una
fuente, entre diferentes impedancias conectadas en
paralelo.
Ecuaciones de circuito
Divisor de corriente
B
A
R2R1
R2R1
R2I
I T
1



R2R1
R1I
I T
2



•Fundamentos de la teoría de señales
En el marco de la física, se denomina señal a una
variación de una magnitud (generalmente voltaje o
corriente eléctrica) que se utiliza para transmitir
información.
Las señales utilizadas en los circuitos eléctricos y
electrónicos, de acuerdo a la variación en el tiempo, se
dividen en constantes y en variables.
Las señales variables en el tiempo, de acuerdo a la
variación temporal, se dividen en periódicas,
pseudoperiódicas, y, aperiódicas.
Una señal periódica es una señal en la que una serie de
valores determinados, y, en una secuencia dada, se
repiten en forma cíclica e indefinidamente en el tiempo.
Señales de excitación variables en el tiempo
Clasificación
En las señales pseudoperiódicas ciertos
arreglos de puntos se repiten cíclicamente en
el tiempo, pero con diferente amplitud.
Las señales pseudoperiódicas son
normalmente obtenidas a partir de una
atenuación temporal de una señal periódica.
Las señales aperiódicas son las restantes,
aquellas que varían en el tiempo sin
repetitividad.
Señales de excitación variables en el tiempo
Clasificación
Se conoce como período T al tiempo mínimo
que debe transcurrir para que ocurra una
serie completa de valores. Se mide en
segundos.
Se denomina ciclo a la serie de valores
contenidos en un tiempo igual a un período
T.
Se llama frecuencia f a la cantidad de ciclos
por unidad de tiempo. La frecuencia también
se expresa como la magnitud inversa del
período T. Se mide en Hz.
Señales de excitación variables en el tiempo
Parámetros característicos
T
f
1

La frecuencia angular, pulsación angular, o,
velocidad angular ω, heredada de las
funciones trigonométricas, se define como el
ángulo girado en una unidad de tiempo. Se
mide en radianes sobre segundo [rad/s ].
Se conoce como fase β a la abscisa de un
punto arbitrario de la señal que, según el eje
este calibrado en tiempo o en radianes,
representa un valor temporal o un ángulo.
Señales de excitación variables en el tiempo
Parámetros característicos
f
T



2
2


Se denomina valor instantáneo de una señal
temporal, a la amplitud correspondiente a
determinado valor de fase.
Se denomina valor máximo o pico de una señal
pseudoperiódica o aperiódica, al máximo absoluto
de la señal.
Se denomina valor máximo o pico de una señal
periódica al máximo valor de amplitud del
período.
Se denomina valor pico a pico a la excursión
máxima de la señal.
Señales de excitación variables en el tiempo
Valores asociados a la amplitud
Se denomina valor medio de una señal, al valor
obtenido por el denominado teorema de la media.
Si la función i(t) es continua en el intervalo [a, b],
existe en este intervalo un punto η tal que se
verifica la igualdad:
Si el intervalo [a, b] es igual a un período T,
entonces el valor i(η) es el valor medio de la señal
i(t)
Señales de excitación variables en el tiempo
Valores asociados a la amplitud
Si a una señal g(t) de valor medio nulo, se le suma una señal constante de valor K
(componente en continua), el valor medio de la nueva señal f(t) = g(t) + K será:
Señales de excitación variables en el tiempo
Valores asociados a la amplitud
Para señales de valor medio nulo, se calcula el
llamado valor medio de módulo o valor medio
absoluto, tomando la integral a lo largo de un
período del módulo |i(t)| de la señal..
El valor eficaz o rms (root mean square) de una
señal variable, es la amplitud de una señal
continua que disipa la misma potencia media que
dicha señal variable.
Señales de excitación variables en el tiempo
Valores asociados a la amplitud
Los factores característicos tienen como objetivo
representar numéricamente la forma de la señal
periódica.
Al cociente entre el valor máximo y el valor eficaz
de la señal se lo conoce como factor de cresta.
El factor de forma se define como el cociente entre
el valor eficaz y el valor medio de la señal. Si la
señal es de valor medio nulo, su utiliza el valor
medio de módulo.
Señales de excitación variables en el tiempo
Factores característicos
Las señales aperiódicas impulso, escalón, y, rampa, se conocen como señales
fundamentales, puesto que con ellas se puede construir una gran variedad de
señales aperiódicas diferentes.
Señales aperiódicas
La función impulso o delta de Dirac, se define como:
,cumpliendo con la condición de que el área limitada
por la curva es unitaria:
Si el argumento de la función impulso es t, entonces:
Si el argumento de la función impulso es t – t0,
entonces:
Señales aperiódicas
Función impulso unitario
La función escalón unitario, se define como:
Si el argumento de la función impulso es t, entonces:
Al derivar la función escalón unitario, se obtiene la
función impulso unitario.
Señales aperiódicas
Función escalón unitario
La función rampa unitaria, se define como:
Al derivar la función rampa unitaria, se obtiene la
función escalón unitario.
Señales aperiódicas
Función rampa unitaria
Imagen tomada del sitio web de la
Biblioteca de la Universidad de la Rioja
El análisis de la respuesta de los circuitos, utiliza una serie de señales periódicas
– etalón, aunque frecuentemente se centra en el uso de señales sinusoidales.
Esto se debe a que cualquier señal periódica puede ser representada mediante
una serie de Fourier, compuesta por señales sinusoidales de diferentes
amplitudes y frecuencias.
Las señales periódicas más utilizadas son la rectangular, cuadrada, diente de
sierra, triangular, y, PWM
Señales periódicas
Introducción
Ejemplo de síntesis de una onda cuadrada
a partir de la adición de sus componentes
armónicos. La onda final resultante sólo es
una aproximación debido al uso de un
número finito de componentes armónicos:
en total, 25. Tomado de wikipedia
Una señal rectangular es una señal periódica de valor
medio nulo, definida como:
Una señal cuadrada es una señal periódica de valor
medio no nulo, definida como:
Señales periódicas
Tipos de señales periódicas
Imagen tomada del sitio web de la
Biblioteca de la Universidad de la Rioja
Una señal diente de sierra es una señal periódica de
valor medio no nulo, definida como:
Una señal triangular es una señal periódica de valor
medio nulo, definida como:
Señales periódicas
Tipos de señales periódicas
Una señal PWM (Pulse Wide Modulation) es una señal
pseudoperiódica de valor medio no nulo definida
como
Señales periódicas
Tipos de señales periódicas
Imagen tomada del sitio web de la
Biblioteca de la Universidad de la Rioja
Calcular el valor medio, valor eficaz y factor de forma de las siguientes
señales:
Imagen tomada del sitio web de la
Biblioteca de la Universidad de la Rioja
Señales aperiódicas y señales periódicas
DISCUSIÓN Y ANÁLISIS

Más contenido relacionado

La actualidad más candente

Teoría de circuitos 6/7
Teoría de circuitos 6/7Teoría de circuitos 6/7
Teoría de circuitos 6/7
Jorge Luis Jaramillo

Naturaleza de la electricidad
Naturaleza de la electricidadNaturaleza de la electricidad
Naturaleza de la electricidad
Jorge Luis Jaramillo

Teoría de circuitos 5/7
Teoría de circuitos 5/7Teoría de circuitos 5/7
Teoría de circuitos 5/7
Jorge Luis Jaramillo

Circuitos RLC
Circuitos RLCCircuitos RLC
Circuitos de corriente alterna rl, rc y rlc
Circuitos de corriente alterna    rl, rc y rlcCircuitos de corriente alterna    rl, rc y rlc
Circuitos de corriente alterna rl, rc y rlc
luis Fernando Lopez Gomez

Teoría de circuitos 4/8
Teoría de circuitos 4/8Teoría de circuitos 4/8
Teoría de circuitos 4/8
Jorge Luis Jaramillo

Teoría de circuitos 5/8
Teoría de circuitos 5/8Teoría de circuitos 5/8
Teoría de circuitos 5/8
Jorge Luis Jaramillo

Circuitos rlc en corriente continua
Circuitos rlc en corriente continua Circuitos rlc en corriente continua
Circuitos rlc en corriente continua
Abel NB

Análisis circuitos rc, rl, lc y rlc
Análisis   circuitos rc, rl, lc y rlcAnálisis   circuitos rc, rl, lc y rlc
Análisis circuitos rc, rl, lc y rlc
Alejandra Ceballos

Simulador de circuitos RLC
Simulador de circuitos RLCSimulador de circuitos RLC
Simulador de circuitos RLC
mantenim

Circuitos dos
Circuitos dosCircuitos dos
Circuitos dos
Roberto Campos

Grupo 6 presentación
Grupo 6 presentaciónGrupo 6 presentación
Grupo 6 presentación
Centro de Multimedios

Practica circuitos RC en serie y paralelo
Practica circuitos RC en serie y paraleloPractica circuitos RC en serie y paralelo
Practica circuitos RC en serie y paralelo
Miguel Cajiga

Modelo circuitos (RLC)
Modelo circuitos (RLC)Modelo circuitos (RLC)
Modelo circuitos (RLC)
Jesus Gonzalez Peña

practica circutos RL en serie y paralelo
practica circutos RL en serie y paralelopractica circutos RL en serie y paralelo
practica circutos RL en serie y paralelo
Miguel Cajiga

Circuitos rc y rl
Circuitos rc y rlCircuitos rc y rl
Circuito electrico rl y rc , lrc todo en serie
Circuito electrico rl y rc , lrc todo en serieCircuito electrico rl y rc , lrc todo en serie
Circuito electrico rl y rc , lrc todo en serie
jacson chipana castro

Cicuito rc, rlc diaposi
Cicuito rc, rlc diaposiCicuito rc, rlc diaposi
Cicuito rc, rlc diaposi
jacson chipana castro

Circuitos r l
Circuitos r lCircuitos r l
Circuitos r l
12mary

EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO
EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLOEL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO
EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO
Gilber Briceño


La actualidad más candente (20)

Teoría de circuitos 6/7
Teoría de circuitos 6/7Teoría de circuitos 6/7
Teoría de circuitos 6/7

Naturaleza de la electricidad
Naturaleza de la electricidadNaturaleza de la electricidad
Naturaleza de la electricidad

Teoría de circuitos 5/7
Teoría de circuitos 5/7Teoría de circuitos 5/7
Teoría de circuitos 5/7

Circuitos RLC
Circuitos RLCCircuitos RLC
Circuitos RLC

Circuitos de corriente alterna rl, rc y rlc
Circuitos de corriente alterna    rl, rc y rlcCircuitos de corriente alterna    rl, rc y rlc
Circuitos de corriente alterna rl, rc y rlc

Teoría de circuitos 4/8
Teoría de circuitos 4/8Teoría de circuitos 4/8
Teoría de circuitos 4/8

Teoría de circuitos 5/8
Teoría de circuitos 5/8Teoría de circuitos 5/8
Teoría de circuitos 5/8

Circuitos rlc en corriente continua
Circuitos rlc en corriente continua Circuitos rlc en corriente continua
Circuitos rlc en corriente continua

Análisis circuitos rc, rl, lc y rlc
Análisis   circuitos rc, rl, lc y rlcAnálisis   circuitos rc, rl, lc y rlc
Análisis circuitos rc, rl, lc y rlc

Simulador de circuitos RLC
Simulador de circuitos RLCSimulador de circuitos RLC
Simulador de circuitos RLC

Circuitos dos
Circuitos dosCircuitos dos
Circuitos dos

Grupo 6 presentación
Grupo 6 presentaciónGrupo 6 presentación
Grupo 6 presentación

Practica circuitos RC en serie y paralelo
Practica circuitos RC en serie y paraleloPractica circuitos RC en serie y paralelo
Practica circuitos RC en serie y paralelo

Modelo circuitos (RLC)
Modelo circuitos (RLC)Modelo circuitos (RLC)
Modelo circuitos (RLC)

practica circutos RL en serie y paralelo
practica circutos RL en serie y paralelopractica circutos RL en serie y paralelo
practica circutos RL en serie y paralelo

Circuitos rc y rl
Circuitos rc y rlCircuitos rc y rl
Circuitos rc y rl

Circuito electrico rl y rc , lrc todo en serie
Circuito electrico rl y rc , lrc todo en serieCircuito electrico rl y rc , lrc todo en serie
Circuito electrico rl y rc , lrc todo en serie

Cicuito rc, rlc diaposi
Cicuito rc, rlc diaposiCicuito rc, rlc diaposi
Cicuito rc, rlc diaposi

Circuitos r l
Circuitos r lCircuitos r l
Circuitos r l

EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO
EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLOEL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO
EL CONDENSADOR, CIRCUITO RC Y RL DE 1ER ORDEN SENCILLO


Similar a Teoría de circuitos 1/7

generalidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecniageneralidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecnia
Jorge Luis Jaramillo

naturaleza de la electricidad
naturaleza de la electricidadnaturaleza de la electricidad
naturaleza de la electricidad
Jorge Luis Jaramillo

Electrotecnia siemens
Electrotecnia siemensElectrotecnia siemens
Electrotecnia siemens
anashonsu

Principios de electricidad 1 resaltado
Principios de electricidad 1 resaltadoPrincipios de electricidad 1 resaltado
Principios de electricidad 1 resaltado
LERUAR

introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1
Jorge Luis Jaramillo

Fy Q1 Tema 9 Corriente Electrica
Fy Q1 Tema 9 Corriente ElectricaFy Q1 Tema 9 Corriente Electrica
Fy Q1 Tema 9 Corriente Electrica
guest96950

Kevin
KevinKevin
Kevin
htcones16

Trabajo grupal fisica electronica
Trabajo grupal fisica electronicaTrabajo grupal fisica electronica
Trabajo grupal fisica electronica
Elio Ronald RUELAS ACERO

ELECTRONICA BASICA_073900.pptx
ELECTRONICA BASICA_073900.pptxELECTRONICA BASICA_073900.pptx
ELECTRONICA BASICA_073900.pptx
AngelSerrano82

Trabajo grupal fisica electronica
Trabajo grupal fisica electronicaTrabajo grupal fisica electronica
Trabajo grupal fisica electronica
Elio Ronald RUELAS ACERO

Resumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidadResumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidad
Arturo Blanco

CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt
CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.pptCORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt
CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt
JennyferCitlalyGueva

Tema 5 sara garcia ramos
Tema 5 sara garcia ramosTema 5 sara garcia ramos
Tema 5 sara garcia ramos
rbtq

guia-taller-tecnologia 11.pdf
guia-taller-tecnologia 11.pdfguia-taller-tecnologia 11.pdf
guia-taller-tecnologia 11.pdf
JOSE OSCAR DANIEL MORALES SEGURA

La electricidad y la electronica AV.LP.DV.C.10-7-1.pdf
La electricidad y la electronica AV.LP.DV.C.10-7-1.pdfLa electricidad y la electronica AV.LP.DV.C.10-7-1.pdf
La electricidad y la electronica AV.LP.DV.C.10-7-1.pdf
gijhonpa

La electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdfLa electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdf
LAURAGONZALEZ382155

La electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdfLa electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdf
LAURAGONZALEZ382155

Como Funciona La Energia Y Que Aplicaciones Tiene
Como Funciona La Energia Y Que Aplicaciones TieneComo Funciona La Energia Y Que Aplicaciones Tiene
Como Funciona La Energia Y Que Aplicaciones Tiene
Sebastian Garcia

Circuitos.en.corriente.continua
Circuitos.en.corriente.continuaCircuitos.en.corriente.continua
Circuitos.en.corriente.continua
Uno Es

La electricidad andres
La electricidad andresLa electricidad andres
La electricidad andres
Ali Fernandez Gonzalez


Similar a Teoría de circuitos 1/7 (20)

generalidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecniageneralidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecnia

naturaleza de la electricidad
naturaleza de la electricidadnaturaleza de la electricidad
naturaleza de la electricidad

Electrotecnia siemens
Electrotecnia siemensElectrotecnia siemens
Electrotecnia siemens

Principios de electricidad 1 resaltado
Principios de electricidad 1 resaltadoPrincipios de electricidad 1 resaltado
Principios de electricidad 1 resaltado

introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1

Fy Q1 Tema 9 Corriente Electrica
Fy Q1 Tema 9 Corriente ElectricaFy Q1 Tema 9 Corriente Electrica
Fy Q1 Tema 9 Corriente Electrica

Kevin
KevinKevin
Kevin

Trabajo grupal fisica electronica
Trabajo grupal fisica electronicaTrabajo grupal fisica electronica
Trabajo grupal fisica electronica

ELECTRONICA BASICA_073900.pptx
ELECTRONICA BASICA_073900.pptxELECTRONICA BASICA_073900.pptx
ELECTRONICA BASICA_073900.pptx

Trabajo grupal fisica electronica
Trabajo grupal fisica electronicaTrabajo grupal fisica electronica
Trabajo grupal fisica electronica

Resumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidadResumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidad

CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt
CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.pptCORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt
CORRIENTE ELECTRICA_Temas Fisica_Vero_Rocke_2024.ppt

Tema 5 sara garcia ramos
Tema 5 sara garcia ramosTema 5 sara garcia ramos
Tema 5 sara garcia ramos

guia-taller-tecnologia 11.pdf
guia-taller-tecnologia 11.pdfguia-taller-tecnologia 11.pdf
guia-taller-tecnologia 11.pdf

La electricidad y la electronica AV.LP.DV.C.10-7-1.pdf
La electricidad y la electronica AV.LP.DV.C.10-7-1.pdfLa electricidad y la electronica AV.LP.DV.C.10-7-1.pdf
La electricidad y la electronica AV.LP.DV.C.10-7-1.pdf

La electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdfLa electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdf

La electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdfLa electricidad y la electronica AV.LP.DV.C.10-7.pdf
La electricidad y la electronica AV.LP.DV.C.10-7.pdf

Como Funciona La Energia Y Que Aplicaciones Tiene
Como Funciona La Energia Y Que Aplicaciones TieneComo Funciona La Energia Y Que Aplicaciones Tiene
Como Funciona La Energia Y Que Aplicaciones Tiene

Circuitos.en.corriente.continua
Circuitos.en.corriente.continuaCircuitos.en.corriente.continua
Circuitos.en.corriente.continua

La electricidad andres
La electricidad andresLa electricidad andres
La electricidad andres


Más de Jorge Luis Jaramillo

2021 jorgeluis emprendimiento y prototipado
2021 jorgeluis emprendimiento y prototipado2021 jorgeluis emprendimiento y prototipado
2021 jorgeluis emprendimiento y prototipado
Jorge Luis Jaramillo

Economia y combustibles fosiles
Economia y combustibles fosilesEconomia y combustibles fosiles
Economia y combustibles fosiles
Jorge Luis Jaramillo

El Sol y la energia en la tierra
El Sol y la energia en la tierraEl Sol y la energia en la tierra
El Sol y la energia en la tierra
Jorge Luis Jaramillo

Estructura de la matriz energetica del ecuador
Estructura de la matriz energetica del ecuadorEstructura de la matriz energetica del ecuador
Estructura de la matriz energetica del ecuador
Jorge Luis Jaramillo

Matriz energetica
Matriz energeticaMatriz energetica
Matriz energetica
Jorge Luis Jaramillo

Generacion de electricidad
Generacion de electricidadGeneracion de electricidad
Generacion de electricidad
Jorge Luis Jaramillo

Gasto energetico y desarrollo social
Gasto energetico y desarrollo socialGasto energetico y desarrollo social
Gasto energetico y desarrollo social
Jorge Luis Jaramillo

GTD de electricidad en Ecuador
GTD de electricidad en EcuadorGTD de electricidad en Ecuador
GTD de electricidad en Ecuador
Jorge Luis Jaramillo

Energia
EnergiaEnergia
Teoría de circuitos 3/7
Teoría de circuitos 3/7Teoría de circuitos 3/7
Teoría de circuitos 3/7
Jorge Luis Jaramillo

Teoría de circuitos 7/8
Teoría de circuitos 7/8Teoría de circuitos 7/8
Teoría de circuitos 7/8
Jorge Luis Jaramillo

La industria belica
La industria belica La industria belica
La industria belica
Jorge Luis Jaramillo

Industria de la energia
Industria de la energiaIndustria de la energia
Industria de la energia
Jorge Luis Jaramillo

El colonialismo
El colonialismoEl colonialismo
El colonialismo
Jorge Luis Jaramillo

De la disciplinariedad a la transdisciplinariedad
De la disciplinariedad a la transdisciplinariedadDe la disciplinariedad a la transdisciplinariedad
De la disciplinariedad a la transdisciplinariedad
Jorge Luis Jaramillo

Fundamentos de CTS
Fundamentos de CTSFundamentos de CTS
Fundamentos de CTS
Jorge Luis Jaramillo

Industria de la energia
Industria de la energia Industria de la energia
Industria de la energia
Jorge Luis Jaramillo


Más de Jorge Luis Jaramillo (17)

2021 jorgeluis emprendimiento y prototipado
2021 jorgeluis emprendimiento y prototipado2021 jorgeluis emprendimiento y prototipado
2021 jorgeluis emprendimiento y prototipado

Economia y combustibles fosiles
Economia y combustibles fosilesEconomia y combustibles fosiles
Economia y combustibles fosiles

El Sol y la energia en la tierra
El Sol y la energia en la tierraEl Sol y la energia en la tierra
El Sol y la energia en la tierra

Estructura de la matriz energetica del ecuador
Estructura de la matriz energetica del ecuadorEstructura de la matriz energetica del ecuador
Estructura de la matriz energetica del ecuador

Matriz energetica
Matriz energeticaMatriz energetica
Matriz energetica

Generacion de electricidad
Generacion de electricidadGeneracion de electricidad
Generacion de electricidad

Gasto energetico y desarrollo social
Gasto energetico y desarrollo socialGasto energetico y desarrollo social
Gasto energetico y desarrollo social

GTD de electricidad en Ecuador
GTD de electricidad en EcuadorGTD de electricidad en Ecuador
GTD de electricidad en Ecuador

Energia
EnergiaEnergia
Energia

Teoría de circuitos 3/7
Teoría de circuitos 3/7Teoría de circuitos 3/7
Teoría de circuitos 3/7

Teoría de circuitos 7/8
Teoría de circuitos 7/8Teoría de circuitos 7/8
Teoría de circuitos 7/8

La industria belica
La industria belica La industria belica
La industria belica

Industria de la energia
Industria de la energiaIndustria de la energia
Industria de la energia

El colonialismo
El colonialismoEl colonialismo
El colonialismo

De la disciplinariedad a la transdisciplinariedad
De la disciplinariedad a la transdisciplinariedadDe la disciplinariedad a la transdisciplinariedad
De la disciplinariedad a la transdisciplinariedad

Fundamentos de CTS
Fundamentos de CTSFundamentos de CTS
Fundamentos de CTS

Industria de la energia
Industria de la energia Industria de la energia
Industria de la energia


Último

Hablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes CuadernilloHablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes Cuadernillo
Mónica Sánchez

tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)
saradocente

200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural
shirherrer

Prueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infanciaPrueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infancia
LudmilaOrtega3

CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptxCONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CARMENSnchez854591

Este documento contiene, el programa completo de un acto para realizar la pro...
Este documento contiene, el programa completo de un acto para realizar la pro...Este documento contiene, el programa completo de un acto para realizar la pro...
Este documento contiene, el programa completo de un acto para realizar la pro...
romina395894

Business Plan -rAIces - Agro Business Tech
Business Plan -rAIces - Agro Business TechBusiness Plan -rAIces - Agro Business Tech
Business Plan -rAIces - Agro Business Tech
johnyamg20

Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docxLecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Alejandrino Halire Ccahuana

MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL
MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBALMATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL
MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL
Ana Fernandez

Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf
Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdfCarnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf
Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf
EleNoguera

CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIACONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
ginnazamudio

Módulo 1 de didactica de la lecto escritura
Módulo 1 de didactica de la lecto escrituraMódulo 1 de didactica de la lecto escritura
Módulo 1 de didactica de la lecto escritura
marilynfloresyomona1

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf
AlexDeLonghi

pueblos originarios de chile presentacion twinkl.pptx
pueblos originarios de chile presentacion twinkl.pptxpueblos originarios de chile presentacion twinkl.pptx
pueblos originarios de chile presentacion twinkl.pptx
RAMIREZNICOLE

Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdfCronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
RicardoValdiviaVega

CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA
CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍACINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA
CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA
Fernández Gorka

Los Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres VivosLos Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres Vivos
karlafreire0608

Liturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptxLiturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptx
YeniferGarcia36

RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docxRETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
100078171

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
DavidCamiloMosquera


Último (20)

Hablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes CuadernilloHablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes Cuadernillo

tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)

200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural

Prueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infanciaPrueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infancia

CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptxCONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx
CONCURSOS EDUCATIVOS 2024-PRESENTACIÓN ORIENTACIONES ETAPA IE (1).pptx

Este documento contiene, el programa completo de un acto para realizar la pro...
Este documento contiene, el programa completo de un acto para realizar la pro...Este documento contiene, el programa completo de un acto para realizar la pro...
Este documento contiene, el programa completo de un acto para realizar la pro...

Business Plan -rAIces - Agro Business Tech
Business Plan -rAIces - Agro Business TechBusiness Plan -rAIces - Agro Business Tech
Business Plan -rAIces - Agro Business Tech

Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docxLecciones 10 Esc. Sabática. El espiritismo desenmascarado docx
Lecciones 10 Esc. Sabática. El espiritismo desenmascarado docx

MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL
MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBALMATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL
MATERIAL ESCOLAR 2024-2025. 4 AÑOS CEIP SAN CRISTOBAL

Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf
Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdfCarnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf
Carnavision: anticipa y aprovecha - hackathon Pasto2024 .pdf

CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIACONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA

Módulo 1 de didactica de la lecto escritura
Módulo 1 de didactica de la lecto escrituraMódulo 1 de didactica de la lecto escritura
Módulo 1 de didactica de la lecto escritura

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf

pueblos originarios de chile presentacion twinkl.pptx
pueblos originarios de chile presentacion twinkl.pptxpueblos originarios de chile presentacion twinkl.pptx
pueblos originarios de chile presentacion twinkl.pptx

Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdfCronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf
Cronica-de-una-Muerte-Anunciada - Gabriel Garcia Marquez.pdf

CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA
CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍACINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA
CINE COMO RECURSO DIDÁCTICO para utilizar en TUTORÍA

Los Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres VivosLos Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres Vivos

Liturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptxLiturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptx

RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docxRETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx
RETROALIMENTACIÓN PARA EL EXAMEN ÚNICO AUXILIAR DE ENFERMERIA.docx

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf


Teoría de circuitos 1/7

  • 1. TEORÍA DE CIRCUITOS TEMA 1 Jorge Luis Jaramillo TIET UTPL septiembre 2017
  • 2. Créditos Esta presentación fue preparada estrictamente como material de apoyo a la jornada presencial del curso de Teoría de Circuitos, del programa de Ingeniería en Electrónica y Telecomunicaciones que se imparte en el Universidad Técnica Particular de Loja. La secuencia de contenidos corresponde al plan docente de la asignatura, y, para la elaboración se han utilizado aportes propios del docente, y, una serie de materiales y recursos disponibles gratuitamente en la web.
  • 3. •Introducción •Nociones de electrotecnia •Elementos de circuitos •Ecuaciones de circuitos •Fundamentos de la teoría de señales •Discusión y análisis
  • 4. •Sobre la teoría de circuitos
  • 5. La teoría de circuitos y el electromagnetismo han heredado a las ingenierías eléctrica y electrónica, la metodología y el lenguaje técnico. La teoría de circuitos describe los procesos de transformación de energía en un circuito eléctrico (provisión disipación, almacenamiento, etc.), aplicando una serie de leyes de origen experimental, explicadas a través de la idealización (parámetros no distribuidos, cables ideales, fuentes ideales de tensión o de corriente). Desde una perspectiva operativa, la teoría de circuitos resuelve dos tareas complementarias: el análisis, y, la síntesis. La teoría de circuitos estudia la transformación de energía en 2 dominios: dominio del tiempo (time domain) y dominio de la frecuencia (frequency domain, fourier domain) Introducción
  • 7. La fuerza de atracción entre el núcleo del átomo y los electrones, decrece a medida de que aumenta la distancia desde el núcleo. Los electrones de las últimas capas se pueden perder fácilmente, con lo que el átomo se transforma en un ión positivo o cation. También puede ocurrir que las últimas capas de un átomo adquieran un mayor número de electrones, con lo que el átomo se transforma en un ión negativo o anion. Los electrones de la orbita más externa se denominan electrones de valencia. A ellos se debe la capacidad del átomo de recombinarse y formar moléculas. En estas moléculas se comparten uno o mas electrones de la ultima capa de cada átomo. Los electrones compartidos constituyen el enlace covalente. Nociones de electrotecnia Comportamiento de los electrones externos del átomo
  • 8. Mientras más distante se encuentre el electrón del núcleo, mayor es el estado de energía, y cualquier electrón que haya dejado a su átomo, tiene un estado de energía mayor que cualquier electrón en la estructura atómica. Nociones de electrotecnia Niveles energéticos del átomo Banda de conducción Banda de valencia Banda prohibida Energía Banda de conducción Banda de valencia Banda prohibida Energía Eg > 5 eV Banda de conducción Banda de valencia Banda prohibida Energía Eg Banda de conducción Banda de valencia Energía Electrones de valencia unidos a la estructura atómica Electrones libres para establecer la conducción Las bandas se traslapan 1 eV = 1,6 x 10-19 J Eg = 1,1 eV (Si) Eg = 0,67 eV (Ge) Eg = 1,41 eV (GaAs) Dieléctrico Conductor
  • 9. La conducción de la electricidad depende del número de electrones libres por unidad de volumen en cada cuerpo En los átomos de los conductores no todos los electrones forman parte del enlace. Algunos electrones están débilmente ligados al átomo por lo que pueden pasar fácilmente de un átomo a otro, a través de los espacios libres de la red. A estos electrones se les da el nombre de electrones libres, y, son la causa de que los metales sean buenos conductores de calor y de electricidad. Los dieléctricos, al contrario que los conductores, no disponen de electrones libres, debido a que necesitan de todos los electrones de valencia. Los semiconductores se convierten, en determinadas condiciones, en conductores. Nociones de electrotecnia Electrones libres y conductividad + + + + + + + + + + + +
  • 10. Se denomina corriente eléctrica al movimiento dirigido de electrones libres a través del circuito cerrado de un conductor, alimentado por una fuente de fem. La intensidad de la corriente eléctrica, por su parte, depende del número de electrones que atraviesa la sección transversal del conductor, en un tiempo determinado. Ya que todos los electrones tienen la misma carga, la fuerza de repulsión entre ellos es igual. Por lo tanto, existe la misma separación entre ellos durante su movimiento. Nociones de electrotecnia Corriente eléctrica Átomos Electrones Corriente eléctrica
  • 11. Sin conocer que la causa de la corriente eléctrica eran los electrones libres, Faraday eligió como sentido de la corriente, el que va desde la polaridad positiva (más) hacia la polaridad negativa (menos) del generador. Esta dirección se conoce como dirección técnica de la corriente eléctrica y es contraria a la dirección natural de la corriente eléctrica. Nociones de electrotecnia Dirección técnica de la corriente eléctrica G cargaFuente de alimentación + - Movimiento de los electrones Sentido de la corriente
  • 12. Alrededor de una carga, ubicada en una región del espacio, se crea una zona de influencia llamada campo eléctrico. El campo eléctrico se pone de manifiesto con la presencia de una segunda carga, al aparecer fuerzas de atracción o repulsión entre las cargas. La presencia de las dos cargas afecta la región del espacio. Para describir el campo eléctrico existente se calcula la energía potencial de cada carga, con respecto a la carga de unidad positiva. Este concepto se conoce como potencial eléctrico, y, se simboliza por la letra V. Nociones de electrotecnia Potencial eléctrico y diferencia de potencial
  • 13. Sea el campo eléctrico de la carga +q, situada en el punto 0 en la figura mostrada. Para calcular la diferencia de potencial eléctrico (o tensión) entre los puntos A y B, se sitúa una carga de prueba +q0 (+q0 < +q ) en A, y, la movemos uniformemente hasta B, midiendo el trabajo realizado (TAB). Entonces, la diferencia de potencial eléctrico se define como: El trabajo TAB puede ser positivo, negativo, o, nulo. En cada caso, el potencial eléctrico de B es mayor, menor, o, igual que el potencial de A. Nociones de electrotecnia Potencial eléctrico y diferencia de potencial V VA VB +q +q0 r A B 0 
  • 14. Si el punto A es un punto alejado (situado en el infinito), entonces el potencial de A tiende a cero, lo que permite definir el potencial en un punto como: O, lo que es lo mismo: La unidad del potencial eléctrico es el voltio, V, en honor de Volta, y, se expresa como Joule/Coulomb. Nociones de electrotecnia Potencial eléctrico y diferencia de potencial
  • 15. Si la tensión (voltaje) a la salida del generador es o no constante, tanto en valor como en sentido, en un circuito cerrado podrá aparecer una de tres tipos de corriente: • Continua • Alterna • Mixta La corriente continua, es una corriente eléctrica que circula siempre en el mismo sentido y con la misma intensidad. La corriente alterna, es aquella que cambia periódicamente de sentido e intensidad. La corriente mixta es el resultado de la superposición de corriente continua y corriente alterna. . Nociones de electrotecnia Clases de corriente eléctrica I I tI t T f 1  Im áx - Imáx I t
  • 17. Se conoce como resistencia eléctrica R, a la dificultad que presentan los distintos materiales, al paso de la corriente eléctrica, en función de su estructura y de su constitución. En el SI, la unidad para la resistencia es el ohmio (). La resistencia eléctrica también se presenta como la magnitud inversa a la conductancia: Se conoce como resistividad ρ, al factor que hace que cada material presente una resistencia distinta, para iguales dimensiones físicas (longitud y sección). La resistividad es constante para cada material. Elementos de circuitos Resistencia eléctrica
  • 18. La resistencia y la resistividad están ligadas por la expresión: Se conoce como conductividad σ , al factor relacionado con la facilidad con la que los electrones libres se mueven a través del material. La resistencia y la conductividad, están ligadas por la expresión: Elementos de circuitos Resistencia eléctrica
  • 19. La resistencia eléctrica “reside” en el resistor. Los resistores se unen en los circuitos en dos configuraciones: en serie, y, en paralelo. En una configuración en serie, los resistores pueden ser “reemplazados” por un único equivalente, cuya resistencia equivale a la suma de la resistencia de cada uno de los resistores. En una configuración en paralelo, los resistores pueden ser “reemplazados” por un único equivalente, cuya conductancia equivale a la suma de la conductancia de cada uno de los resistores. Elementos de circuitos Resistencia eléctrica BA R3R2R1 B Req A R3R2R1Req  BA R3 R2 R1 R3 1 R2 1 R1 1 Req 1 
  • 20. Se conoce como resistores a elementos de un circuito que se “resisten” al flujo de la corriente eléctrica. Un resistor “puro” convierte la energía eléctrica en calor. Otros dispositivos, similares al resistor, convierten la energía eléctrica en luz, movimiento, calor, u otras formas de energía. El comportamiento de un resistor se puede predecir utilizando la llamada característica voltoampérica ó característica v-i. Se conoce como resistencia a la medida de la capacidad de un resistor de oponerse al flujo de la corriente eléctrica, y, se define como: 𝑅 = 𝜌𝐿 𝐴 En dónde, ρ es la resistividad del material, Ω *mm cd/mm L es la longitud del resistor, mm A es la sección transversal del resistor, mm cdr. Elementos de circuitos definiciones
  • 21. Se conoce como conductancia a la magnitud inversa a la resistencia: 𝐺 = 1 𝑅 La conductancia se mide en siemens (S), a veces también llamados “ohmios hacia atrás”. Elementos de circuitos definiciones
  • 22. La característica v-i de un resistor ideal es lineal. El gradiente de la gráfica es equivalente a la resistencia del dispositivo. Los resistores son elementos inversibles, es decir pueden describirse por característica v-i o i-v. 𝑉 = 𝑖𝑅 𝑖 = 1 𝑅 𝑉 Elementos de circuitos definiciones
  • 23. Ohm estableció la relación entre voltaje y amperaje en un resistor ideal, lo que se conoce como Ley de Ohm: "la intensidad de corriente eléctrica que fluye por un resistor, es directamente proporcional al voltaje aplicado en sus extremos, e inversamente proporcional a la resistencia del mismo": 𝑖 = 𝑉 𝑅 En la vida real, los resistores se fabrican de carbón o de películas de metales o cerámica, dependiendo de la aplicación y de la exactitud deseada. La resistencia se considera positiva, pero puede ser negativa en algunos casos. La resistencia negativa en los resistores no es posible. definiciones Elementos de circuitos
  • 24. Se conoce como condensador a un componente diseñado para almacenar electricidad sobre una superficie pequeña. Se define como capacidad eléctrica de un condensador al cociente entre la carga de una de las armaduras y la tensión o diferencia de potencial que existe entre las mismas. En el SI, la capacidad eléctrica se mide en faradios (F). Para el caso de un condensador plano, se cumple que: En dónde, C, es la capacidad, F ε, es la permitividad del dieléctrico A, es la superficie enfrentada de las armaduras, m2 d, es el espesor del dieléctrico, m Elementos de circuitos Capacidad eléctrica armaduras dieléctrico V Q C  d A C ε Unidades: 1 [F] (microfaradio)= 10-6 F 1 [nF] (nanofaradio) = 10-9 F 1 [pF] (picofaradio) = 10-12 F
  • 25. Los condensadores se unen en los circuitos en dos configuraciones: en serie, y, en paralelo. En una configuración en serie, los condensadores pueden ser “reemplazados” por un único equivalente. La inversa a la capacidad de este condensador equivale a la suma de las inversas de las capacidades de cada uno de los condensadores. En una configuración en paralelo, los condensadores pueden ser “reemplazados” por un único equivalente, cuya capacidad equivale a la suma de la capacidad de cada uno de los condensadores. Elementos de circuitos Capacidad eléctrica BA C3C2C1 B Ceq A C3 1 C2 1 C1 1 Ceq 1  BA C3 C2 C1 C3C2C1Ceq 
  • 26. Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético. En una bobina, se define como inductancia L, a la relación entre el flujo magnético Ф y la intensidad de corriente eléctrica I. En el SI, la inductancia se mide en henrios (H): 1 H = 1[Wb/A] Elementos de circuitos Inductancia
  • 27. Las bobinas se unen en los circuitos en dos configuraciones: en serie, y, en paralelo. En una configuración en serie, las bobinas pueden ser “reemplazadas” por una única equivalente, cuya inductancia equivale a la suma de las inductancias de cada una de las bobinas. En una configuración en paralelo, las bobinas pueden ser “reemplazadas” por una única equivalente. La inversa de la inductancia de esta bobina equivale a la suma de las inversas de las inductancias de cada una de las bobinas. Elementos de circuitos Inductancia BA L3L2L1 BLeqA L3L2L1Leq  BA L3 L2 L1 L3 1 L2 1 L1 1 Leq 1 
  • 28. Los elementos activos de los circuitos, son fuentes de voltaje o corriente, capaces de suministrar energía a la red eléctrica. Las fuentes de tensión ideales, son aquellas que proporcionan entre sus terminales una tensión definida por una determinada ley, independientemente del circuito al que están conectadas. Las fuentes de corriente ideales, son aquellas que proporcionan entre sus terminales una corriente definida por una determinada ley, independientemente del circuito al que están conectadas. Elementos de circuitos Elementos activos de los circuitos + V + - V I
  • 29. Las fuentes de tensión se configuran en serie, caso en el cual son “reemplazadas” por una fuente equivalente cuya tensión es igual a la suma de las tensiones de cada una de las fuentes. Las fuentes de corriente se configuran en paralelo, caso en el cual son “reemplazadas” por una fuente equivalente cuya corriente es igual a la suma de las corrientes de cada una de las fuentes. Si una fuente de tensión y una de corriente, se configuran en paralelo, pueden ser reemplazadas por una fuente de tensión. Si una fuente de tensión y una de corriente, se configuran en serie, pueden ser reemplazadas por una fuente de corriente. Elementos de circuitos Elementos activos de los circuitos
  • 30. Si el valor de la tensión o de la intensidad de corriente de una fuente de tensión o de corriente, depende de la intensidad o de la corriente en algún punto específico del circuito, entonces nos referimos a fuentes dependientes. La simbología utilizada para representar fuentes dependientes, coincide con la simbología empleada para fuentes no dependientes, acompañada de la expresión matemática que define la dependencia de la tensión o de la corriente. Elementos de circuitos Elementos activos de los circuitos
  • 32. Los circuitos eléctricos pueden ser aproximados al esquema de una red. Se conoce como rama a cualquier elemento de dos terminales en un circuito. Se conoce como nodo o nudo a un punto de la red en el cual se unen tres o más conductores. Se conoce como malla, contorno, o, bucle, a un circuito que puede recorrerse sin pasar dos veces por el mismo punto. Ecuaciones de circuito Definiciones previas I1 I2 I3 I4 I5 + - + - + - + Vb+ Va V3 R3V2R2 V1 R1 I i2 i1 i3
  • 33. Las leyes de Kirchhoff permiten resolver de forma sistemática problemas de circuitos eléctricos, que tendrían difícil solución por aplicación directa de la ley de Ohm. Las leyes de Kirchhoff son dos: • Ley de Kirchhoff de la corriente. • Ley de Kirchhoff del voltaje. La Ley de Kirchhoff de la corriente afirma que la suma algebraica de las corrientes en un nodo es cero. Esto equivale a formar que la corriente total que llega a un nodo, es igual a la corriente total que sale de él. Ecuaciones de circuito Leyes de Kirchhoff    n 1i 1 0I I1 I2 I3 I4 I5
  • 34. La Ley de Kirchhoff del voltaje postula que la suma algebraica de los voltajes aplicados a una malla, es igual a la suma de las caídas de tensión en dicha malla. Ecuaciones de circuito Leyes de Kirchhoff )R(IV jji 
  • 35. El físico alemán Georg Ohm publicó en 1826 que, “para casi todos los conductores ensayados, la caída de tensión entre los extremos, era mayor cuando mayor era la longitud del cable, y, que a su vez era proporcional a la corriente”. Este postulado se conoce como la Ley de Ohm. Ecuaciones de circuito Ley de Ohm RIV 
  • 36. En 1831, Michael Faraday desarrolló en Inglaterra su conocida teoría de la inducción electromagnética, en la cual, utilizando el concepto de campo magnético y líneas de flujo descubrió que al someter un conductor en un campo variable, o al cortar con este las líneas de flujo del campo, se origina una circulación de corriente. Por otro lado Heinrich Lenz, comprobó que la corriente tiende a mantener este flujo , es decir que se origina una fem inducida de signo opuesto a la variación de flujo. Entonces, se induce un voltaje de signo contrario a la fem. Ecuaciones de circuito Ley de Faraday dt d 
  • 37. Un divisor de tensión, es una configuración de circuito eléctrico que reparte el voltaje de una fuente, entre una o más impedancias conectadas en serie. Ecuaciones de circuito Divisor de tensión R2 R1 + Vcc Vx R2R1 R2Vcc Vx   
  • 38. Un divisor de corriente es una configuración que puede fragmentar la corriente eléctrica de una fuente, entre diferentes impedancias conectadas en paralelo. Ecuaciones de circuito Divisor de corriente B A R2R1 R2R1 R2I I T 1    R2R1 R1I I T 2   
  • 39. •Fundamentos de la teoría de señales
  • 40. En el marco de la física, se denomina señal a una variación de una magnitud (generalmente voltaje o corriente eléctrica) que se utiliza para transmitir información. Las señales utilizadas en los circuitos eléctricos y electrónicos, de acuerdo a la variación en el tiempo, se dividen en constantes y en variables. Las señales variables en el tiempo, de acuerdo a la variación temporal, se dividen en periódicas, pseudoperiódicas, y, aperiódicas. Una señal periódica es una señal en la que una serie de valores determinados, y, en una secuencia dada, se repiten en forma cíclica e indefinidamente en el tiempo. Señales de excitación variables en el tiempo Clasificación
  • 41. En las señales pseudoperiódicas ciertos arreglos de puntos se repiten cíclicamente en el tiempo, pero con diferente amplitud. Las señales pseudoperiódicas son normalmente obtenidas a partir de una atenuación temporal de una señal periódica. Las señales aperiódicas son las restantes, aquellas que varían en el tiempo sin repetitividad. Señales de excitación variables en el tiempo Clasificación
  • 42. Se conoce como período T al tiempo mínimo que debe transcurrir para que ocurra una serie completa de valores. Se mide en segundos. Se denomina ciclo a la serie de valores contenidos en un tiempo igual a un período T. Se llama frecuencia f a la cantidad de ciclos por unidad de tiempo. La frecuencia también se expresa como la magnitud inversa del período T. Se mide en Hz. Señales de excitación variables en el tiempo Parámetros característicos T f 1 
  • 43. La frecuencia angular, pulsación angular, o, velocidad angular ω, heredada de las funciones trigonométricas, se define como el ángulo girado en una unidad de tiempo. Se mide en radianes sobre segundo [rad/s ]. Se conoce como fase β a la abscisa de un punto arbitrario de la señal que, según el eje este calibrado en tiempo o en radianes, representa un valor temporal o un ángulo. Señales de excitación variables en el tiempo Parámetros característicos f T    2 2  
  • 44. Se denomina valor instantáneo de una señal temporal, a la amplitud correspondiente a determinado valor de fase. Se denomina valor máximo o pico de una señal pseudoperiódica o aperiódica, al máximo absoluto de la señal. Se denomina valor máximo o pico de una señal periódica al máximo valor de amplitud del período. Se denomina valor pico a pico a la excursión máxima de la señal. Señales de excitación variables en el tiempo Valores asociados a la amplitud
  • 45. Se denomina valor medio de una señal, al valor obtenido por el denominado teorema de la media. Si la función i(t) es continua en el intervalo [a, b], existe en este intervalo un punto η tal que se verifica la igualdad: Si el intervalo [a, b] es igual a un período T, entonces el valor i(η) es el valor medio de la señal i(t) Señales de excitación variables en el tiempo Valores asociados a la amplitud
  • 46. Si a una señal g(t) de valor medio nulo, se le suma una señal constante de valor K (componente en continua), el valor medio de la nueva señal f(t) = g(t) + K será: Señales de excitación variables en el tiempo Valores asociados a la amplitud
  • 47. Para señales de valor medio nulo, se calcula el llamado valor medio de módulo o valor medio absoluto, tomando la integral a lo largo de un período del módulo |i(t)| de la señal.. El valor eficaz o rms (root mean square) de una señal variable, es la amplitud de una señal continua que disipa la misma potencia media que dicha señal variable. Señales de excitación variables en el tiempo Valores asociados a la amplitud
  • 48. Los factores característicos tienen como objetivo representar numéricamente la forma de la señal periódica. Al cociente entre el valor máximo y el valor eficaz de la señal se lo conoce como factor de cresta. El factor de forma se define como el cociente entre el valor eficaz y el valor medio de la señal. Si la señal es de valor medio nulo, su utiliza el valor medio de módulo. Señales de excitación variables en el tiempo Factores característicos
  • 49. Las señales aperiódicas impulso, escalón, y, rampa, se conocen como señales fundamentales, puesto que con ellas se puede construir una gran variedad de señales aperiódicas diferentes. Señales aperiódicas
  • 50. La función impulso o delta de Dirac, se define como: ,cumpliendo con la condición de que el área limitada por la curva es unitaria: Si el argumento de la función impulso es t, entonces: Si el argumento de la función impulso es t – t0, entonces: Señales aperiódicas Función impulso unitario
  • 51. La función escalón unitario, se define como: Si el argumento de la función impulso es t, entonces: Al derivar la función escalón unitario, se obtiene la función impulso unitario. Señales aperiódicas Función escalón unitario
  • 52. La función rampa unitaria, se define como: Al derivar la función rampa unitaria, se obtiene la función escalón unitario. Señales aperiódicas Función rampa unitaria Imagen tomada del sitio web de la Biblioteca de la Universidad de la Rioja
  • 53. El análisis de la respuesta de los circuitos, utiliza una serie de señales periódicas – etalón, aunque frecuentemente se centra en el uso de señales sinusoidales. Esto se debe a que cualquier señal periódica puede ser representada mediante una serie de Fourier, compuesta por señales sinusoidales de diferentes amplitudes y frecuencias. Las señales periódicas más utilizadas son la rectangular, cuadrada, diente de sierra, triangular, y, PWM Señales periódicas Introducción Ejemplo de síntesis de una onda cuadrada a partir de la adición de sus componentes armónicos. La onda final resultante sólo es una aproximación debido al uso de un número finito de componentes armónicos: en total, 25. Tomado de wikipedia
  • 54. Una señal rectangular es una señal periódica de valor medio nulo, definida como: Una señal cuadrada es una señal periódica de valor medio no nulo, definida como: Señales periódicas Tipos de señales periódicas Imagen tomada del sitio web de la Biblioteca de la Universidad de la Rioja
  • 55. Una señal diente de sierra es una señal periódica de valor medio no nulo, definida como: Una señal triangular es una señal periódica de valor medio nulo, definida como: Señales periódicas Tipos de señales periódicas
  • 56. Una señal PWM (Pulse Wide Modulation) es una señal pseudoperiódica de valor medio no nulo definida como Señales periódicas Tipos de señales periódicas Imagen tomada del sitio web de la Biblioteca de la Universidad de la Rioja
  • 57. Calcular el valor medio, valor eficaz y factor de forma de las siguientes señales: Imagen tomada del sitio web de la Biblioteca de la Universidad de la Rioja Señales aperiódicas y señales periódicas
