1. TOPOGRAFIA: INTRODUCCION
MSc. Ing. Juan Carlos Martell Ortiz

2. ¡Presentémonos!
Comencemos a conocernos
MSc. Ing. Juan Carlos Martell Ortiz

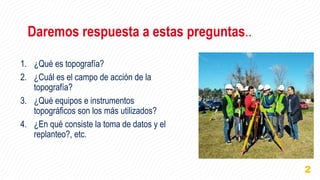

3. Daremos respuesta a estas preguntas..
1. ¿Qué es topografía?
2. ¿Cuál es el campo de acción de la
topografía?
3. ¿Qué equipos e instrumentos
topográficos son los más utilizados?
4. ¿En qué consiste la toma de datos y el
replanteo?, etc.
2

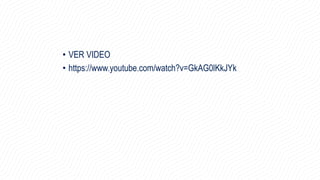

4. • VER VIDEO
• https://www.youtube.com/watch?v=GkAG0lKkJYk

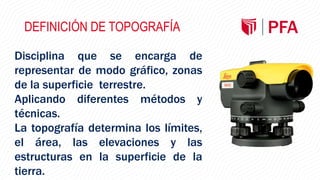

5. DEFINICIÓN DE TOPOGRAFÍA
Disciplina que se encarga de
representar de modo gráfico, zonas
de la superficie terrestre.
Aplicando diferentes métodos y
técnicas.
La topografía determina los límites,
el área, las elevaciones y las
estructuras en la superficie de la
tierra.

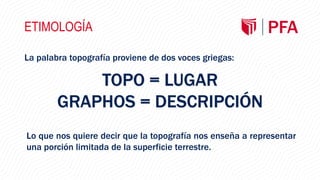

6. ETIMOLOGÍA
La palabra topografía proviene de dos voces griegas:
TOPO = LUGAR
GRAPHOS = DESCRIPCIÓN
Lo que nos quiere decir que la topografía nos enseña a representar
una porción limitada de la superficie terrestre.

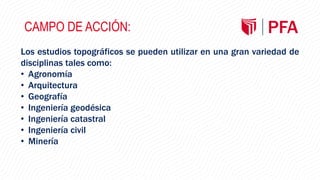

7. CAMPO DE ACCIÓN:
Los estudios topográficos se pueden utilizar en una gran variedad de
disciplinas tales como:
• Agronomía
• Arquitectura
• Geografía
• Ingeniería geodésica
• Ingeniería catastral
• Ingeniería civil
• Minería

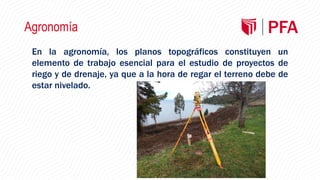

8. Agronomía
En la agronomía, los planos topográficos constituyen un
elemento de trabajo esencial para el estudio de proyectos de
riego y de drenaje, ya que a la hora de regar el terreno debe de
estar nivelado.

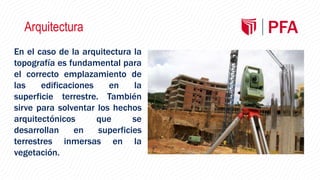

9. Arquitectura
En el caso de la arquitectura la
topografía es fundamental para
el correcto emplazamiento de
las edificaciones en la
superficie terrestre. También
sirve para solventar los hechos
arquitectónicos que se
desarrollan en superficies
terrestres inmersas en la
vegetación.

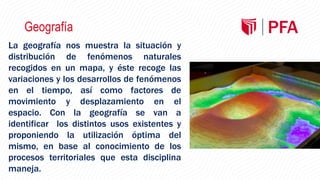

10. Geografía
La geografía nos muestra la situación y
distribución de fenómenos naturales
recogidos en un mapa, y éste recoge las
variaciones y los desarrollos de fenómenos
en el tiempo, así como factores de
movimiento y desplazamiento en el
espacio. Con la geografía se van a
identificar los distintos usos existentes y
proponiendo la utilización óptima del
mismo, en base al conocimiento de los
procesos territoriales que esta disciplina
maneja.

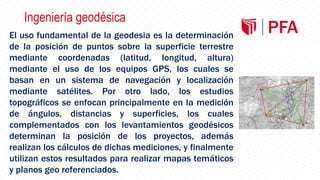

11. Ingeniería geodésica
El uso fundamental de la geodesia es la determinación
de la posición de puntos sobre la superficie terrestre
mediante coordenadas (latitud, longitud, altura)
mediante el uso de los equipos GPS, los cuales se
basan en un sistema de navegación y localización
mediante satélites. Por otro lado, los estudios
topográficos se enfocan principalmente en la medición
de ángulos, distancias y superficies, los cuales
complementados con los levantamientos geodésicos
determinan la posición de los proyectos, además
realizan los cálculos de dichas mediciones, y finalmente
utilizan estos resultados para realizar mapas temáticos
y planos geo referenciados.

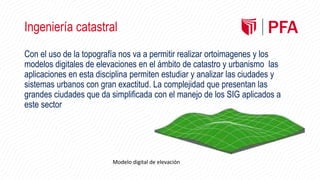

12. Ingeniería catastral
Con el uso de la topografía nos va a permitir realizar ortoimagenes y los
modelos digitales de elevaciones en el ámbito de catastro y urbanismo las
aplicaciones en esta disciplina permiten estudiar y analizar las ciudades y
sistemas urbanos con gran exactitud. La complejidad que presentan las
grandes ciudades que da simplificada con el manejo de los SIG aplicados a
este sector
Modelo digital de elevación

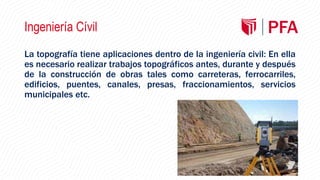

13. Ingeniería Cívil
La topografía tiene aplicaciones dentro de la ingeniería civil: En ella
es necesario realizar trabajos topográficos antes, durante y después
de la construcción de obras tales como carreteras, ferrocarriles,
edificios, puentes, canales, presas, fraccionamientos, servicios
municipales etc.

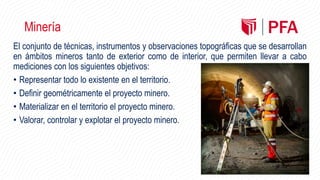

14. Minería
El conjunto de técnicas, instrumentos y observaciones topográficas que se desarrollan
en ámbitos mineros tanto de exterior como de interior, que permiten llevar a cabo
mediciones con los siguientes objetivos:
• Representar todo lo existente en el territorio.
• Definir geométricamente el proyecto minero.
• Materializar en el territorio el proyecto minero.
• Valorar, controlar y explotar el proyecto minero.

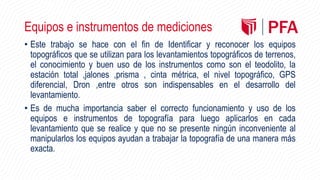

15. Equipos e instrumentos de mediciones
• Este trabajo se hace con el fin de Identificar y reconocer los equipos
topográficos que se utilizan para los levantamientos topográficos de terrenos,
el conocimiento y buen uso de los instrumentos como son el teodolito, la
estación total ,jalones ,prisma , cinta métrica, el nivel topográfico, GPS
diferencial, Dron ,entre otros son indispensables en el desarrollo del
levantamiento.
• Es de mucha importancia saber el correcto funcionamiento y uso de los
equipos e instrumentos de topografía para luego aplicarlos en cada
levantamiento que se realice y que no se presente ningún inconveniente al
manipularlos los equipos ayudan a trabajar la topografía de una manera más
exacta.

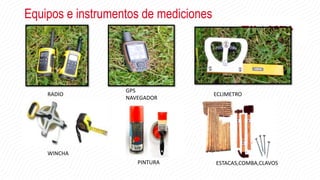

16. Equipos e instrumentos de mediciones
RADIO
GPS
NAVEGADOR
ECLIMETRO
WINCHA
PINTURA ESTACAS,COMBA,CLAVOS

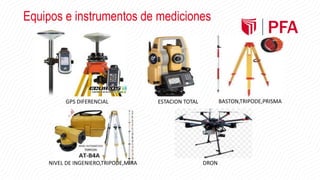

17. Equipos e instrumentos de mediciones
GPS DIFERENCIAL ESTACION TOTAL BASTON,TRIPODE,PRISMA
NIVEL DE INGENIERO,TRIPODE,MIRA DRON

18. Toma de datos de replanteo
• El replanteo en la parte más importante de la ejecución de un proyecto de
ingeniería.
• El replanteo consiste en marcar sobre el terreno la información contenida
en los planos. este proceso se debe realizar desde el encaje inicial y el
movimiento de tierras hasta llegar al replanteo de estructuras, pilotes,
cimentaciones, pilares, carreteras, canales, puertos, entre otros, para la
ejecución de la obra hasta la materialización sobre el terreno de los linderos
reales de las mismas, deslindes y segregaciones, lindes catastrales, …
• En definitiva, consiste en marcar en el terreno la posición de los puntos de un
proyecto a partir de los cuales se va a materializar el mismo.

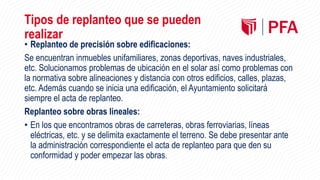

19. Tipos de replanteo que se pueden
realizar
• Replanteo de precisión sobre edificaciones:
Se encuentran inmuebles unifamiliares, zonas deportivas, naves industriales,
etc. Solucionamos problemas de ubicación en el solar así como problemas con
la normativa sobre alineaciones y distancia con otros edificios, calles, plazas,
etc. Además cuando se inicia una edificación, el Ayuntamiento solicitará
siempre el acta de replanteo.
Replanteo sobre obras lineales:
• En los que encontramos obras de carreteras, obras ferroviarias, líneas
eléctricas, etc. y se delimita exactamente el terreno. Se debe presentar ante
la administración correspondiente el acta de replanteo para que den su
conformidad y poder empezar las obras.

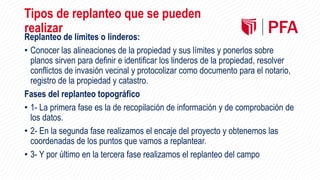

20. Tipos de replanteo que se pueden
realizar
Replanteo de límites o linderos:
• Conocer las alineaciones de la propiedad y sus límites y ponerlos sobre
planos sirven para definir e identificar los linderos de la propiedad, resolver
conflictos de invasión vecinal y protocolizar como documento para el notario,
registro de la propiedad y catastro.
Fases del replanteo topográfico
• 1- La primera fase es la de recopilación de información y de comprobación de
los datos.
• 2- En la segunda fase realizamos el encaje del proyecto y obtenemos las
coordenadas de los puntos que vamos a replantear.
• 3- Y por último en la tercera fase realizamos el replanteo del campo

22. TOMAS DE DATOS DE REPLANTEO
• Para poder hacer un replanteo lo primero que necesitamos son datos.para
esto con los datos del plano en planta y perfil virtual entregados por la
supervisión, se procede a extraer coordenadas para los fines de replanteo en
campo anotando las coordenadas de los puntos que definen la planimetría de
la obra.
• Una vez tomado los datos como pueden ser por ejemplo ejes de via de una
carretera, trazo de zapatas, trazo de poligonal de un predio,trazo de pilotes
de un puente,trazo de eje de un canal,etc, y en general se puede replantear
todo lo que exista en el plano de un proyecto que se esta ejecutando

23. TOMAS DE DATOS DE REPLANTEO
• Para el replanteo de obra en campo se utiliza la estación total el la cual es un
aparato electro-óptico utilizado en la topografía, y considerado en este trabajo
como el principal. Consiste en la incorporación de un distanciómetro y un
microprocesador a un teodolito electrónico.

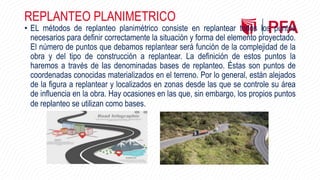

24. REPLANTEO PLANIMETRICO
• EL métodos de replanteo planimétrico consiste en replantear todos los puntos
necesarios para definir correctamente la situación y forma del elemento proyectado.
El número de puntos que debamos replantear será función de la complejidad de la
obra y del tipo de construcción a replantear. La definición de estos puntos la
haremos a través de las denominadas bases de replanteo. Éstas son puntos de
coordenadas conocidas materializados en el terreno. Por lo general, están alejados
de la figura a replantear y localizados en zonas desde las que se controle su área
de influencia en la obra. Hay ocasiones en las que, sin embargo, los propios puntos
de replanteo se utilizan como bases.

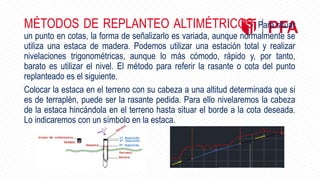

25. MÉTODOS DE REPLANTEO ALTIMÉTRICOS. Para situar
un punto en cotas, la forma de señalizarlo es variada, aunque normalmente se
utiliza una estaca de madera. Podemos utilizar una estación total y realizar
nivelaciones trigonométricas, aunque lo más cómodo, rápido y, por tanto,
barato es utilizar el nivel. El método para referir la rasante o cota del punto
replanteado es el siguiente.
Colocar la estaca en el terreno con su cabeza a una altitud determinada que si
es de terraplén, puede ser la rasante pedida. Para ello nivelaremos la cabeza
de la estaca hincándola en el terreno hasta situar el borde a la cota deseada.
Lo indicaremos con un símbolo en la estaca.
