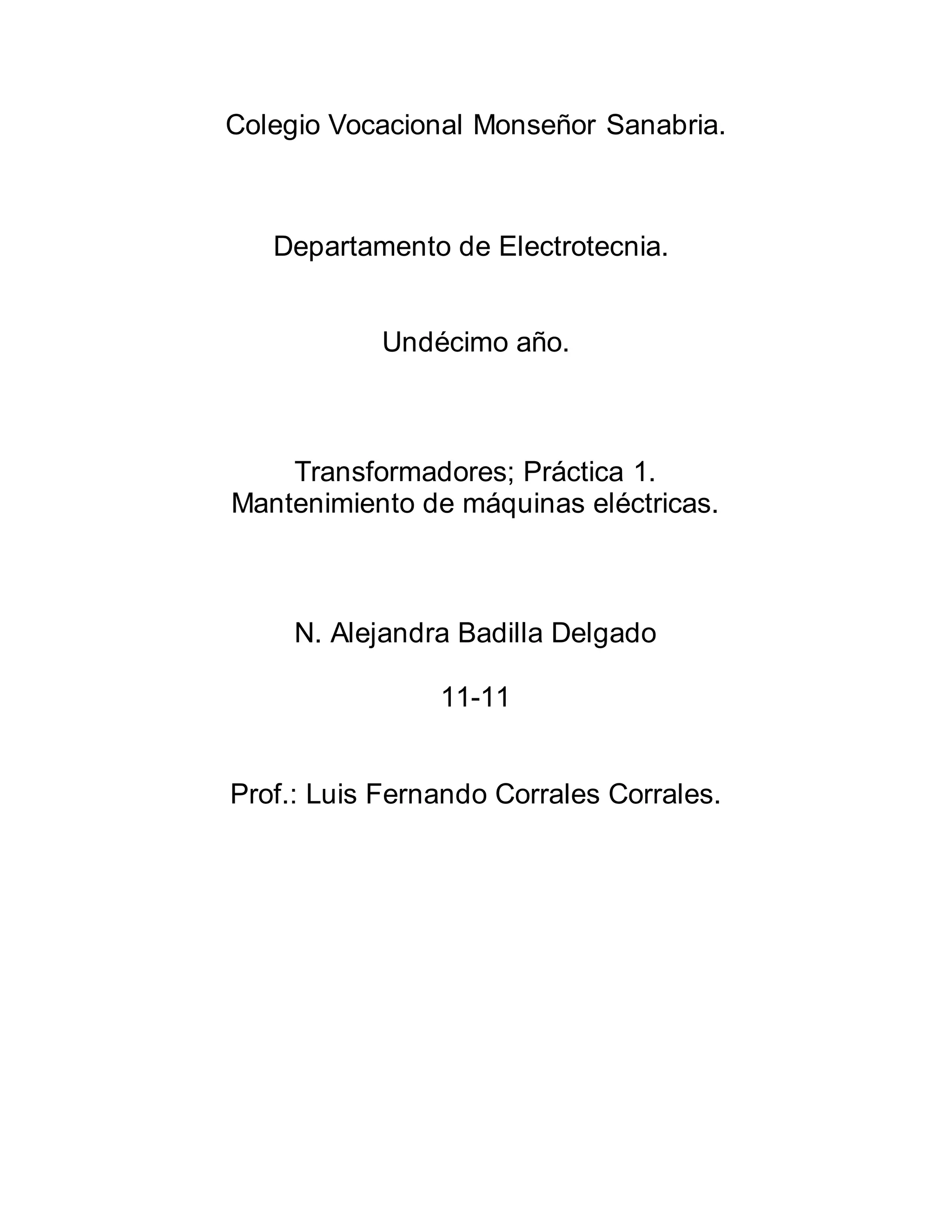

1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Transformadores; Práctica 1.
Mantenimiento de máquinas eléctricas.
N. Alejandra Badilla Delgado
11-11
Prof.: Luis Fernando Corrales Corrales.

2. Conclusiones:
 Se logró una mejor realización de las medidas de voltaje,
amperaje y potencia.
 Se comprendió la utilización del vatímetro.
 Se reconoció el funcionamiento que presenta el
transformador durante la ejecución de las distintas
pruebas.
Procedimiento:
1. Prueba de polaridad con DC.

3.  La polaridad del transformador se debe al sentido en
el que las vueltas de las bobinas se encuentren;
debido a esto, se obtienen dos polaridades distintas.
 Polaridad aditiva:
Se da cuando ambos
bobinados se encuentran
en el mismo sentido.
 Polaridad sustractiva:
Se da cuando el bobinado
primario va en el sentido
contrario al bobinado
secundario.
2. Prueba de polaridad con AC.
V alimentación (entre P1 y P2): 215 voltios.
Vprueba (entre S2 y S1): 22 voltios.

4. 3. Prueba al vacío:
Vprimario: 213 voltios.
Vsecundario: 23 voltios.
IM: 0.13 amperios.
Potencia consumida al vacío: 5.39 watts.
4. Prueba de corto circuito:
Vsecundario: 15 voltios.
Isecundario: 4.60 amperios
Psecundario: 13 watts.

5. 5. Relación de transformación:
I1: 0.47 Amperios
I2: 3.87 amperios.
Vprimario: 215 Voltios
VSecundario: 22 voltios.
6. Diagrama del circuito equivalente del transformador
referido al primario, incluyendo valores de parámetros
determinados. redibuje el circuito equivalente referido al
secundario y señalizarlo con cantidades de PU.
7. Determine la relación de transformación en función de
las corrientes y en función de los voltajes.
𝑉𝑝
𝑉𝑠
=
𝑁𝑝
𝑁𝑠
=
𝐼𝑠
𝐼𝑝
= 𝑚
