- 1. Motivación Implementación Matricial LA TRANSFORMADA RÁPIDA DE FOURIER (FFT) Andrey Mauricio Montoya Jurado Maestría Biomatemáticas Metodos numéricos II Universidad del Quindío Exposición FFT segundo semestre del 2013 Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 2. Motivación Implementación Matricial Contenido 1 Motivación Introducción 2 Implementación Matricial Implementación Matricial Divide y Conquista Método Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 3. Motivación Implementación MatricialIntroducción Contenido 1 Motivación Introducción 2 Implementación Matricial Implementación Matricial Divide y Conquista Método Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 4. Motivación Implementación MatricialIntroducción Introducción Existen diversas formas de implementar la transformada discreta de Fourier (DFT). Para estudiar algunas de ellas, considere una DFT de N puntos XN (k), la cual llamaremos también XN (k) por notación y donde k = 0; :::;N 1: XN (k) = XN (k) = N1 å n=0 x (n)ei2pkn=N (1) Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 5. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Contenido 1 Motivación Introducción 2 Implementación Matricial Implementación Matricial Divide y Conquista Método Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 6. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Implementación Matricial Es posible representar la ecuación 1 como un producto entre una matriz y un vector, de modo que X =WNx donde X y x son vectores columna N 1 y A es una matriz cuadrada de N N. Este producto es equivalente a X (k) = åNn =1Wkn N xn, donde Wkn es N = ei2pkn=N. el elemento (k;n) de la matriz dado por Wkn Es posible demostrar que Wk+N N =WkN y que Wk+N=2 N = WkN , lo cual implica la simetría de la matriz WN. Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 7. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Implementación Matricial Es posible representar la ecuación 1 como un producto entre una matriz y un vector, de modo que X =WNx donde X y x son vectores columna N 1 y A es una matriz cuadrada de N N. Este producto es equivalente a X (k) = åNn =1Wkn N xn, donde Wkn es N = ei2pkn=N. el elemento (k;n) de la matriz dado por Wkn Es posible demostrar que Wk+N N =WkN y que Wk+N=2 N = WkN , lo cual implica la simetría de la matriz WN. Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 8. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Implementación Matricial Es posible representar la ecuación 1 como un producto entre una matriz y un vector, de modo que X =WNx donde X y x son vectores columna N 1 y A es una matriz cuadrada de N N. Este producto es equivalente a X (k) = åNn =1Wkn N xn, donde Wkn es N = ei2pkn=N. el elemento (k;n) de la matriz dado por Wkn Es posible demostrar que Wk+N N =WkN y que Wk+N=2 N = WkN , lo cual implica la simetría de la matriz WN. Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 9. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Implementación Matricial 2 6664 X(0) X(1) ... 3 7775 X(N 1) = 2 66664 W00 N W10 N... W(N1)0 N W01 N W11 N... W(N1)1 N . . . W0(N1) N W1(N1) N ... W(N1)(N1) N 3 77775 2 6664 x(0) x(1) ... 3 7775 x(N 1) X =WNx x =W1 N X = 1 N W?N X Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 10. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Contenido 1 Motivación Introducción 2 Implementación Matricial Implementación Matricial Divide y Conquista Método Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 11. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Divide y Conquista X(N)(k) = N1 å n=0 x(n)ei2pkn=N + N1 å n=0 x(n)ei2pkn=N n par n impar X(N)(k) = N=21 å m=0 x(2m)ei2pk2m=N + N=21 å m=0 x(2m+1)ei2pk(2m+1)=N X(N)(k)= N=21 å m=0 x(2m)ei2pk2m=(N=2)+ei2pk=N N=21 å m=0 x(2m+1)ei2pkm=(N=2) Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 12. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Divide y Conquista Si llamamos a la serie de muestras par x0 = x(2m) y a la impar x1 = x(2m+1) entonces: X(N)(k) = N=21 å m=0 x0(m)ei2pkm=(N=2)+ei2pk=N N=21 å m=0 x1(m)ei2pkm=(N=2) X(N)(k) = X(N=2) 0 (k)+ei2pk=NX(N=2) 1 (k); k = 0; :::;N 1 Andrey Mauricio Montoya Jurado Fast Fourier Transformation

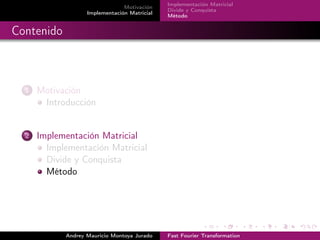

- 13. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Contenido 1 Motivación Introducción 2 Implementación Matricial Implementación Matricial Divide y Conquista Método Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 14. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Método Es posible simplificar esta expresión observando las simetrías del sistema, donde X(N=2) 0 y X(N=2) 1 son periódicas cada N=2. Si llamamos a los coeficientes WN = ei2p=N y notando ademas para cada DFT de N=2 puntos y que Wk+N=2 N = Wk N, se puede obtener que X(N)(k) = X(N=2) 0 (k)+WkN X(N=2) 1 (k) X(N)(k +N=2) = X(N=2) 0 (k)WkN X(N=2) 1 (k) para k = 0; :::; (N=2)1. Esta transformación reduce la complejidad numérica de la DFT de N2 a NlogN Andrey Mauricio Montoya Jurado Fast Fourier Transformation
- 15. Motivación Implementación Matricial Implementación Matricial Divide y Conquista Método Diagrama de reducción de orden Figura : La DFT de N puntos X(k) se obtiene mediante dos N/2 DFTs X0(k) y X1(k). Andrey Mauricio Montoya Jurado Fast Fourier Transformation
