Este documento resume diferentes técnicas de exposición radiológica como la resonancia magnética, la tomografía computarizada, los ultrasonidos y las radiografías. Explica sus usos médicos, procedimientos y ventajas y desventajas. También describe conceptos clave como la dosimetría, los límites de dosis y los principios de protección radiológica como ALARA para reducir la exposición a radiaciones.

1. INTRODUCCION
RADIACION IONIZANTE
FUENTES
NATURALES
ARTIFICIALES
(102)
(80)

3. RADIOBIOLOGIA
CONCEPTO
RADIACION IONIZANTE
EMISION DE ENERGIA
PROTECCION RADIOLOGICA
RADIOTERAPIA

4. EFECTOS BIOLOGICOS DE LA
RADIACION IONIZANTE
ALEATORIEDAD
RAPIDO DEPOSITO
DE ENERGIA
NO SELECTIVIDAD
INESPEFICIDAD
LESIVA
LATENCIA

5. TECNICAS O EXAMENES DE
EXPOSICION RADIOLOGICA
TECNICA
MRI
CONCEPTO
Procedimiento
diagnóstico
Imagenes grandes,
radiofrecuencias ,
computadora
ULTRASONIDO Procedimiento
diagnostico con ondas
ultrasonicas
Estructuras internas y
producto del embarazo
USOS
PROCEDIMIENTO
Examinar: corazón,
cerebro, hígado, páncreas,
órganos reproductores
Flujo sanguíneo
Tumores y cáncer
Se crea un campo
magnético y se envían
pulsos de ondas de radio
desde un escáner
Visualización: hígado,
vesícula biliar, riñones,
vejiga, páncreas, bazo,
corazón y vasos.
Embarazo
Ondas ultrasonicas
rebotan en cavidades con
liquido

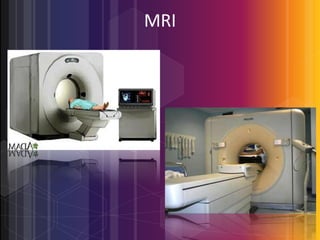

6. MRI

7. ULTRASONIDO

8. TECNICA
CONCEPTO
RADIOGRAFIA Metodo diagnostico.
Imagen registrada en una
placa o película
fotográfica
TAC
Método diagnóstico
Imágenes del interior del
cuerpo humano mediante
Rayos X (forma de
rebanadas milimetricas)
USOS
PROCEDIMIENTO
Uso médico: fisuras en
huesos. Uso industrial:
defectos en materiales y
soldaduras (grietas, poros)
Se expone dicha placa o
película a una fuente de
[radiación] de alta energía
(rayos X o rayos gamma)
Examinar: Tórax,
Abdomen, Sistema
cardiovascular, Sistema
musculoesquelético
Muy similiar a los rayos X.
El haz de radiacion está
dirigido a la parte del
cuerpo a estudiar y tiene
un grosor determinado

9. RADIOGRAFIA

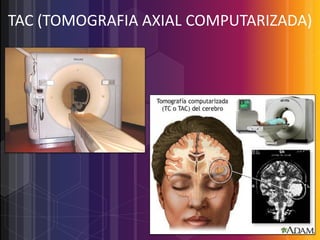

10. TAC (TOMOGRAFIA AXIAL COMPUTARIZADA)

12. Resonancia Magnética
No utiliza radiación
Examinar tejidos
blandos
La máquina crea un
fuerte campo
magnético alrededor
del paciente que altera
el alineamiento de los
átomos de hidrógeno

13. Ecografía
Utiliza ondas
ultrasónicas
Visualizar órganos y
estructuras vasculares
Las máquinas emiten
ondas hacia el interior
del cuerpo que
rebotan en forma de
eco, y es analizado por
medio de las
computadoras

14. Radiografía
Utiliza radiación
Tiene el poder de
penetrar en materiales
sólidos tales como los
huesos
Se pone el objeto entre
la fuente de radiación y
la placa o película

15. Tomografía
Utiliza radiación
Obtener imágenes del
cuerpo a manera de
rebanadas milimétricas
transversales mediante
un haz de rayos x

16. VENTAJAS Y
DESVENTAJAS

17. Ecografía
Ventajas
Desventajas
 Permite ver órganos y
 No sirve para evaluar
estructuras en movimiento
huesos
 Es ampliamente utilizado
 Se presentan inconveniente
en obstetricia para observar
de tiempo y efectividad en
eviolucion, desarrollo y
personas obesas
movimiento del feto
 No implica radiaciones
ionizantes, lo cual confirma
su propiedad inofensiva

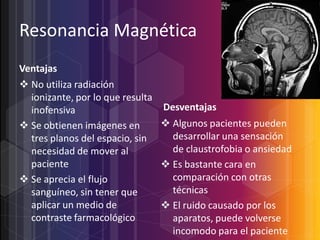

18. Resonancia Magnética
Ventajas
 No utiliza radiación
ionizante, por lo que resulta
Desventajas
inofensiva
 Algunos pacientes pueden
 Se obtienen imágenes en
desarrollar una sensación
tres planos del espacio, sin
de claustrofobia o ansiedad
necesidad de mover al
paciente
 Es bastante cara en
comparación con otras
 Se aprecia el flujo
técnicas
sanguíneo, sin tener que
aplicar un medio de
 El ruido causado por los
contraste farmacológico
aparatos, puede volverse
incomodo para el paciente

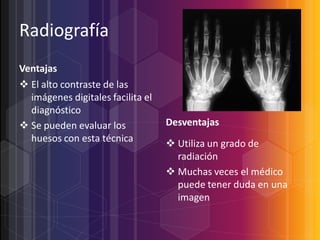

19. Radiografía
Ventajas
 El alto contraste de las
imágenes digitales facilita el
diagnóstico
 Se pueden evaluar los
huesos con esta técnica
Desventajas
 Utiliza un grado de
radiación
 Muchas veces el médico
puede tener duda en una
imagen

20. Tomografía
Ventajas
Desventajas
 Obtención volumétrica de  Utiliza un alto grado de
datos, que brinda
radiación
reconstrucciones
 Posibilidad de desarrollar
tridimensionales
cáncer.
 Permite cubrir extensas
 Las mujeres embarazadas y
regiones anatómicas en
en periodo de lactancia no
tiempos reducidos
deben exponerse a este tipo
 Los diagnósticos suelen ser
de radiación
de alta precisión

21. MECANISMO DE FUNCIONAMIENTO
DE LAS TECNICAS

22. RESONANCIA MAGNETICA

23. TAC

24. CONSTITUCION DEL TAC
Esta constituido de dos partes:
1. El Granty.
2. La consola de mando.

25. ECOGRAFIA
PARTES:
TRANSDUCTOR
RECEPTOR
AMPLIFICADOR.
SELECCIONADOR
TRANSMISOR
CALIBRADORES

27. RADIOGRAFIA
Consiste en que cuando la energía de los rayos X o Gamma
atraviesa una pieza, sufre una atenuación que es
proporcional al espesor, densidad y estructura del material
inspeccionado. Posteriormente, la energía que logra
atravesar el material es registrada utilizando una placa
fotosensible, de la cual se obtiene una imagen del área en
estudio. Los rayos x son una forma electromagnética
(como una luz) que contiene una gran energía y por ello,
es posible que penetre en el cuerpo humano, produciendo
así, una imagen en una placa de fotografía.

28. RIESGOS EN EL PERSONAL Y LA
REDUCCION DE LA EXPOSICION DEL
PACIENTE

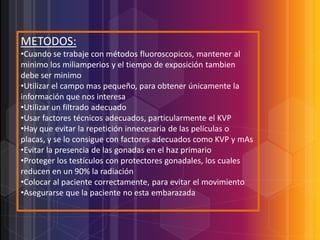

29. METODOS:
•Cuando se trabaje con métodos fluoroscopicos, mantener al
minimo los miliamperios y el tiempo de exposición tambien
debe ser minimo
•Utilizar el campo mas pequeño, para obtener únicamente la
información que nos interesa
•Utilizar un filtrado adecuado
•Usar factores técnicos adecuados, particularmente el KVP
•Hay que evitar la repetición innecesaria de las películas o
placas, y se lo consigue con factores adecuados como KVP y mAs
•Evitar la presencia de las gonadas en el haz primario
•Proteger los testículos con protectores gonadales, los cuales
reducen en un 90% la radiación
•Colocar al paciente correctamente, para evitar el movimiento
•Asegurarse que la paciente no esta embarazada

30. NORMAS DE PROTECCION

31. PROTECCION RADIOLOGICA

32. OBJETIVOS :
PREVENIR LA OCURRENCIA DE LOS EFECTOS
DETERMINISTAS
LIMITAR LA PROBABILIDAD DE INCIDENCIA DE LOS
EFECTOS NO DETERMINISTAS

33. PRINCIPIOS BASICOS
• No debe adaptarse ninguna practica con
radiaciones que no conlleve un beneficio neto
positivo para el individuo
• Todas las exposiciones a la radiacion deben
mantenerse tan bajas como sea
razonablemente posible.
• La dosis equivalente a los individuos no debe
exceder los limites establecidos.

34. PROTECCION DEL PACIENTE EN
RADIODIAGNOSTICO
NORMAS GENERALES
En los Hospitales
Las peticiones de examenes radiologicos
El radiologo debe disponer de estudios
radiologicos previos
El radiologo debe decidir sobre la
frecuencia de repeticion de ciertos
estudios

35. FACTORES FISICOS Y TECNICOS EN
LA PROTECCION AL PACIENTE
1.- REFERENTES A LAS INSTALACIONES RADIOLOGICAS

36. 2.- FACTORES TENDENTES A LA ELIMINACION DE LA
IRRADIACION QUE NO CONTRIBUYE A LA
FORMACION DE IMAGEN

37. 3.- PROTECCION DIRECTA DEL PACIENTE ( BLINDAJE)

38. 4.- FACTORES TENDENTES A MEJORAR LA RESPUESTA
DEL SISTEMA RECEPTOR DE LA IMAGEN

39. 4.- NORMAS PARA EVITAR REPETICION DE RADIOGRAFIAS
PRINCIPALES RAZONES
SOLUCIONES
Demasiado clara o demasiado oscura.....65 %
UsarExposimetría automática o tablas de
exposición.
Mal centraje ....18%
Colocación y centraje correctos
Mala colocación .....15 %
Buen conocimiento anatómico
Movimiento........ 9%
Instrucciones al paciente para su colaboración
Artefactos, veladuras, no exposición, etc... 3 %
Equipo, chasis, ordenador e impresoras en
perfecto funcionamiento

40. DOSIMETRIA

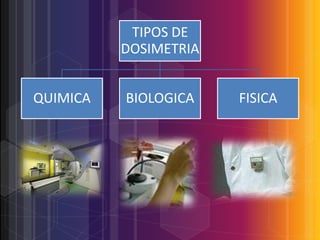

41. TIPOS DE
DOSIMETRIA
QUIMICA
BIOLOGICA
FISICA

42. MEDICION DE LAS RADIACIONES
Dosimetría de área
Dosimetría personal.
De película fotográfica
Bromuro de Plata
ion plata a plata metálica)
De termoluminiscencia
Fluoruro de Litio y Fluoruro de Calcio

43. MEDICION DE LAS RADIACIONES
Categoria de Personas
 Personas profesionalmente expuestas.
 Público en general.

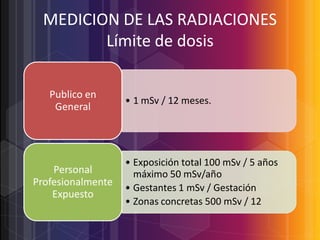

44. MEDICION DE LAS RADIACIONES
Límite de dosis
Publico en
General
Personal
Profesionalmente
Expuesto
• 1 mSv / 12 meses.
• Exposición total 100 mSv / 5 años
máximo 50 mSv/año
• Gestantes 1 mSv / Gestación
• Zonas concretas 500 mSv / 12

45. ALARA Y LA COMISION
INTERNACIONAL DE ENERGIA
ATOMICA

46. ¿QUE ES ALARA?
s
ow
s
easonably
chievable

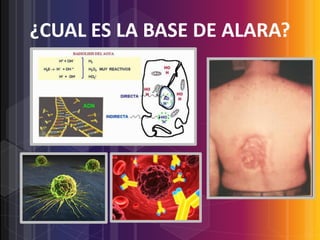

47. ¿CUAL ES LA BASE DE ALARA?

48. ¿COMO SE HA APLICADO ALARA?

49. EL COMITÉ DE SEGURIDAD
RADIOLÓGICA Y ALARA

50. LA DIVISIÓN DE SEGURIDAD
RADIOLÓGICA Y ALARA

51. Mitigación de exposición a la radiación externa
•HORA
•DISTANCIA
•PROTECCIÓN
Mitigación de exposición a la radiación interna

52. MÁXIMO ANUAL DE LOS LÍMITES DE
DOSIS OCUPACIONAL
Todo el cuerpo ... ... ... ... ... ... ... ... 5,000 milirem
Extremidades ... ... ... ... ... ... ... .... 50,000 milirem
Lente del ojo ... ... ... ... ... ... .. 15,000 milirem
Feto ... ... ... ... ... ... ... ... ... ... ... ... 500 milirem
Las personas en el público en general ... … ...100 milirem

53. LA TRABAJADORA EMBARAZADA
Y ALARA

54. La ICRP incide en los criterios básicos
siguientes:
Justificación
Optimización
Limitación

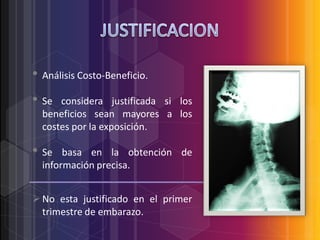

55. • Análisis Costo-Beneficio.
• Se
considera justificada si los
beneficios sean mayores a los
costes por la exposición.
• Se
basa en la obtención de
información precisa.
 No esta justificado en el primer
trimestre de embarazo.

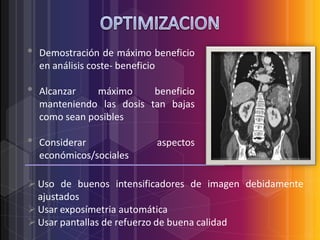

56. •
•
•
Demostración de máximo beneficio
en análisis coste- beneficio
Alcanzar
máximo
beneficio
manteniendo las dosis tan bajas
como sean posibles
Considerar
económicos/sociales
aspectos
 Uso de buenos intensificadores de imagen debidamente
ajustados
 Usar exposímetria automática
 Usar pantallas de refuerzo de buena calidad

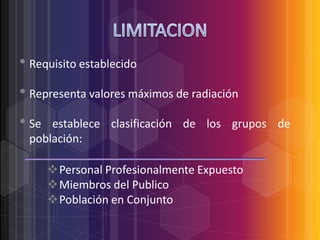

57. • Requisito establecido
• Representa valores máximos de radiación
• Se
establece clasificación de los grupos de
población:
Personal Profesionalmente Expuesto
Miembros del Publico
Población en Conjunto

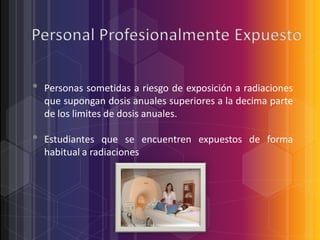

58. •
•
Personas sometidas a riesgo de exposición a radiaciones
que supongan dosis anuales superiores a la decima parte
de los limites de dosis anuales.
Estudiantes que se encuentren expuestos de forma
habitual a radiaciones

59. •
•
•
Usuarios de las instituciones sanitarias ; en tanto no sean
pacientes radiológicos
Los trabajadores profesionalmente expuesto FUERA de su
horario de trabajo
Cualquier otro individuo de la población

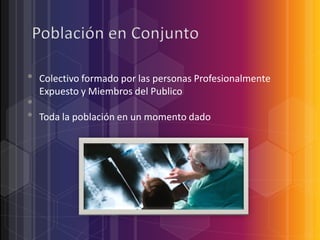

60. •
•
•
Colectivo formado por las personas Profesionalmente
Expuesto y Miembros del Publico
Toda la población en un momento dado
