UD 13.Geología de España

1. UD 13. GEOLOGÍA DE
ESPAÑA
Geología 2º Bachillerato
Marta Gómez Vera

2. Índice.
1. Constitución geológica de España.
1. División litológica.
2. Principales dominios geológicos.
2. El macizo Ibérico.
1. Zona Cantábrica.
2. Zona Astur – leonesa.
3. Zona Centroibérica.
4. Zona Ossa Morena
5. Zona Sudportuguesa
3. Los orógenos recientes.
1. Pirineos y cordillera Cantábrica.
2. Las cordilleras Béticas y Baleares.
3. Las cordilleras Ibérica y Costero – Catalana.
4. El Sistema Central
4. Las grandes cuencas
cenozoicas.
1. La cuenca del Duero.
2. La cuenca del Ebro.
3. La cuenca del Tajo.
4. La cuenca del Guadalquivir.
5. Cuencas neógenas del mar
Mediterráneo.
5. Las islas Canarias.
1. La formación de las islas.
2. Origen de las islas Canarias.
6. Historia geológica delas
Península Ibérica, Islas
Canarias y Baleares.

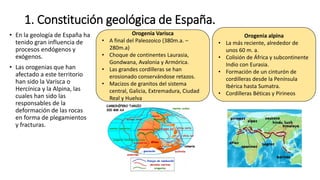

3. 1. Constitución geológica de España.
• En la geología de España ha
tenido gran influencia de
procesos endógenos y
exógenos.
• Las orogenias que han
afectado a este territorio
han sido la Varisca o
Hercínica y la Alpina, las
cuales han sido las
responsables de la
deformación de las rocas
en forma de plegamientos
y fracturas.
Orogenia alpina
• La más reciente, alrededor de
unos 60 m. a.
• Colisión de África y subcontinente
Indio con Eurasia.
• Formación de un cinturón de
cordilleras desde la Península
Ibérica hasta Sumatra.
• Cordilleras Béticas y Pirineos
Orogenia Varisca
• A final del Paleozoico (380m.a. –
280m.a)
• Choque de continentes Laurasia,
Gondwana, Avalonia y Armórica.
• Las grandes cordilleras se han
erosionado conservándose retazos.
• Macizos de granitos del sistema
central, Galicia, Extremadura, Ciudad
Real y Huelva

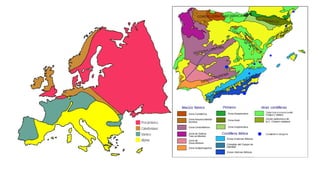

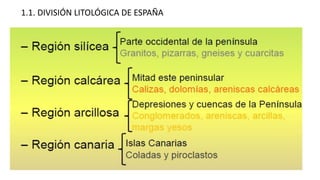

4. 1.1. DIVISIÓN LITOLÓGICA DE ESPAÑA

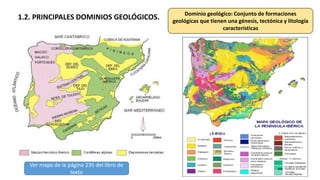

7. 1.2. PRINCIPALES DOMINIOS GEOLÓGICOS. Dominio geológico: Conjunto de formaciones
geológicas que tienen una génesis, tectónica y litología
características
Ver mapa de la página 235 del libro de
texto

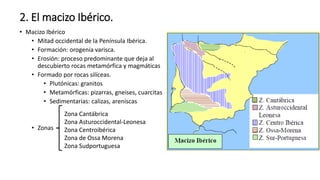

9. 2. El macizo Ibérico.
• Macizo Ibérico
• Mitad occidental de la Península Ibérica.
• Formación: orogenia varisca.
• Erosión: proceso predominante que deja al
descubierto rocas metamórfica y magmáticas
• Formado por rocas silíceas.
• Plutónicas: granitos
• Metamórficas: pizarras, gneises, cuarcitas
• Sedimentarias: calizas, areniscas
• Zonas
Zona Cantábrica
Zona Asturoccidental-Leonesa
Zona Centroibérica
Zona de Ossa Morena
Zona Sudportuguesa

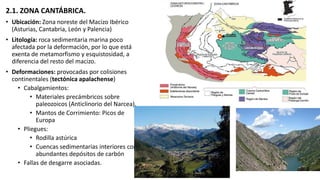

10. 2.1. ZONA CANTÁBRICA.
• Ubicación: Zona noreste del Macizo Ibérico
(Asturias, Cantabria, León y Palencia)
• Litología: roca sedimentaria marina poco
afectada por la deformación, por lo que está
exenta de metamorfismo y esquistosidad, a
diferencia del resto del macizo.
• Deformaciones: provocadas por colisiones
continentales (tectónica apalachense)
• Cabalgamientos:
• Materiales precámbricos sobre
paleozoicos (Anticlinorio del Narcea).
• Mantos de Corrimiento: Picos de
Europa
• Pliegues:
• Rodilla astúrica
• Cuencas sedimentarias interiores con
abundantes depósitos de carbón
• Fallas de desgarre asociadas.

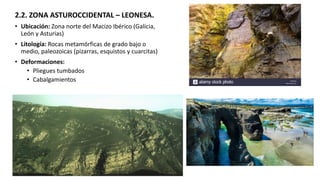

11. 2.2. ZONA ASTUROCCIDENTAL – LEONESA.
• Ubicación: Zona norte del Macizo Ibérico (Galicia,
León y Asturias)
• Litología: Rocas metamórficas de grado bajo o
medio, paleozoicas (pizarras, esquistos y cuarcitas)
• Deformaciones:
• Pliegues tumbados
• Cabalgamientos

12. 2.3. Zona Centroibérica
• Ubicación: Zona norte y central del Macizo Ibérico
(Galicia, Castilla y León, Cáceres y Portugal).
• Litología: Rocas magmáticas y metamórficas
• Deformaciones: fuertes plegamientos de
materiales
• Dominios:
• Dominio de pliegues recumbentes: ollo de
sapo (gneises).
• Dominio de pliegues verticales (pizarras,
grauvacas, cuarcita)
• Dominio de Galicia-Tras-os-Montes (ofiolitas)
Gneis glandular del Dominio “ollo de sapo”

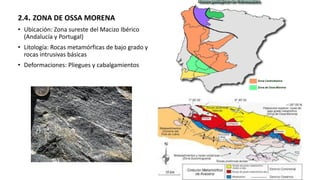

13. 2.4. ZONA DE OSSA MORENA
• Ubicación: Zona sureste del Macizo Ibérico
(Andalucía y Portugal)
• Litología: Rocas metamórficas de bajo grado y
rocas intrusivas básicas
• Deformaciones: Pliegues y cabalgamientos

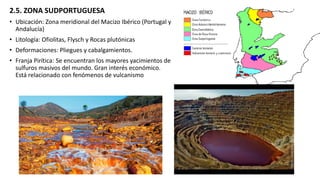

14. 2.5. ZONA SUDPORTUGUESA
• Ubicación: Zona meridional del Macizo Ibérico (Portugal y
Andalucía)
• Litología: Ofiolitas, Flysch y Rocas plutónicas
• Deformaciones: Pliegues y cabalgamientos.
• Franja Pirítica: Se encuentran los mayores yacimientos de
sulfuros masivos del mundo. Gran interés económico.
Está relacionado con fenómenos de vulcanismo

15. 3. Orógenos recientes.
• Mitad oriental de la Península Ibérica
• Formación: orogenia alpina
• Formados por rocas sedimentarias
• Sedimentarias: calizas, dolomías, areniscas
• Plutónicas
• Metamórficas
• Zonas
Pirineos y cordillera Cantábrica
Cordilleras Béticas e islas Baleares
Cordillera Ibérica
Cordillera Costero-Catalana
Sistema Central Pirineos
Alpes
Sistema
Ibérico
Ver imágenes de páginas 242 y 243 del libro de
texto.

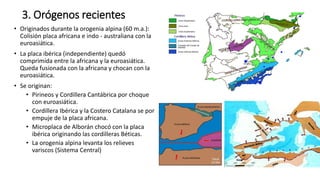

16. 3. Orógenos recientes
• Originados durante la orogenia alpina (60 m.a.):
Colisión placa africana e indo - australiana con la
euroasiática.
• La placa ibérica (independiente) quedó
comprimida entre la africana y la euroasiática.
Queda fusionada con la africana y chocan con la
euroasiática.
• Se originan:
• Pirineos y Cordillera Cantábrica por choque
con euroasiática.
• Cordillera Ibérica y la Costero Catalana se por
empuje de la placa africana.
• Microplaca de Alborán chocó con la placa
ibérica originando las cordilleras Béticas.
• La orogenia alpina levanta los relieves
variscos (Sistema Central)

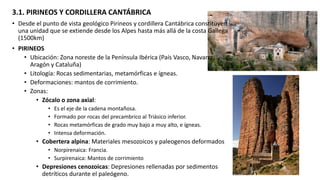

17. 3.1. PIRINEOS Y CORDILLERA CANTÁBRICA
• Desde el punto de vista geológico Pirineos y cordillera Cantábrica constituyen
una unidad que se extiende desde los Alpes hasta más allá de la costa Gallega
(1500km)
• PIRINEOS
• Ubicación: Zona noreste de la Península Ibérica (País Vasco, Navarra,
Aragón y Cataluña)
• Litología: Rocas sedimentarias, metamórficas e ígneas.
• Deformaciones: mantos de corrimiento.
• Zonas:
• Zócalo o zona axial:
• Es el eje de la cadena montañosa.
• Formado por rocas del precambrico al Triásico inferior.
• Rocas metamórficas de grado muy bajo a muy alto, e ígneas.
• Intensa deformación.
• Cobertera alpina: Materiales mesozoicos y paleogenos deformados
• Norpirenaica: Francia.
• Surpirenaica: Mantos de corrimiento
• Depresiones cenozoicas: Depresiones rellenadas por sedimentos
detríticos durante el paleógeno.

19. • CORDILLERA CANTÁBRICA
• Ubicación: Zona norte de la Península Ibérica (Galicia, Asturias, Cantabria, CyL y País Vasco)
• Litología: Rocas metamórficas, ígneas y sedimentarias
• Deformaciones: Doble subducción → Empuje vertical considerable. Deformación por compresión
y reactivación de fallas variscas. Hacia el sur, cabalgamientos.
• Zonas:
• Parte oriental: rocas del Mesozoico.
• Parte central y occidental: rocas del Precámbrico-Paleozoico
Ver imagen de página 247 del libro de texto.

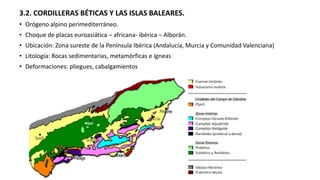

20. 3.2. CORDILLERAS BÉTICAS Y LAS ISLAS BALEARES.
• Orógeno alpino perimediterráneo.
• Choque de placas euroasiática – africana- ibérica – Alborán.
• Ubicación: Zona sureste de la Península Ibérica (Andalucía, Murcia y Comunidad Valenciana)
• Litología: Rocas sedimentarias, metamórficas e ígneas
• Deformaciones: pliegues, cabalgamientos

21. • Zonas:
• Zonas externas:
• Norte de cordilleras Béticas hasta
Baleares (excepto Menorca)
• Rocas sedimentarias del Triásico al
Mioceno depositadas en el margen
meridional de la placa ibérica.
• Intensa deformación.
• Se diferencian:
• Prebética: Zona septentrional.
Rocas sedimentarias poco
deformadas
• Subbética: Zona meriodional. Alta
deformación.
• Unidad intermedia: Campo de Gibraltar.
Turbiditas, flysch.
Flysch de Gibraltar
Sierra de Segura (Prebética)

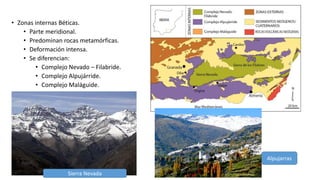

22. • Zonas internas Béticas.
• Parte meridional.
• Predominan rocas metamórficas.
• Deformación intensa.
• Se diferencian:
• Complejo Nevado – Filabride.
• Complejo Alpujárride.
• Complejo Maláguide.
Sierra Nevada
Alpujarras

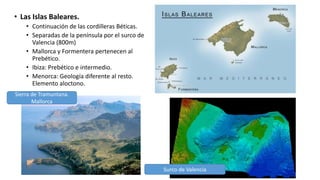

23. • Las Islas Baleares.
• Continuación de las cordilleras Béticas.
• Separadas de la península por el surco de
Valencia (800m)
• Mallorca y Formentera pertenecen al
Prebético.
• Ibiza: Prebético e intermedio.
• Menorca: Geología diferente al resto.
Elemento aloctono.
Sierra de Tramuntana.
Mallorca
Surco de Valencia

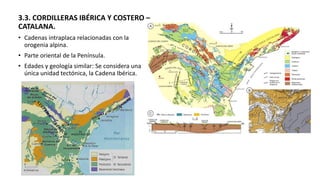

24. 3.3. CORDILLERAS IBÉRICA Y COSTERO –
CATALANA.
• Cadenas intraplaca relacionadas con la
orogenia alpina.
• Parte oriental de la Península.
• Edades y geología similar: Se considera una
única unidad tectónica, la Cadena Ibérica.

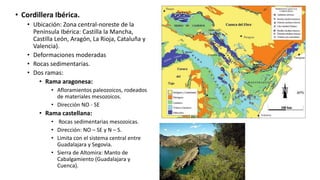

25. • Cordillera Ibérica.
• Ubicación: Zona central-noreste de la
Península Ibérica: Castilla la Mancha,
Castilla León, Aragón, La Rioja, Cataluña y
Valencia).
• Deformaciones moderadas
• Rocas sedimentarias.
• Dos ramas:
• Rama aragonesa:
• Afloramientos paleozoicos, rodeados
de materiales mesozoicos.
• Dirección NO - SE
• Rama castellana:
• Rocas sedimentarias mesozoicas.
• Dirección: NO – SE y N – S.
• Limita con el sistema central entre
Guadalajara y Segovia.
• Sierra de Altomira: Manto de
Cabalgamiento (Guadalajara y
Cuenca).

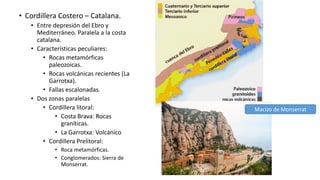

26. • Cordillera Costero – Catalana.
• Entre depresión del Ebro y
Mediterráneo. Paralela a la costa
catalana.
• Características peculiares:
• Rocas metamórficas
paleozoicas.
• Rocas volcánicas recientes (La
Garrotxa).
• Fallas escalonadas.
• Dos zonas paralelas
• Cordillera litoral:
• Costa Brava: Rocas
graníticas.
• La Garrotxa: Volcánico
• Cordillera Prelitoral:
• Roca metamórficas.
• Conglomerados: Sierra de
Monserrat.
Macizo de Monserrat

27. Costa Brava La Garrotxa

28. 3.4. SISTEMA CENTRAL.
• Geológicamente pertenece al
macizo ibérico.
• Reactivación del relieve varisco
durante la orogenia alpina.
• Ubicación: Zona central de la
Península Ibérica (Extremadura,
Castilla León, Castilla la Mancha
y Madrid). Sierras de
Guadarrama y Gredos.
• Está formado por una
alineación de bloques variscos
levantados, con fallas inversas.
Dirección: ENE – OSO.
• Litología: Rocas plutónicas,
metamórficas y sedimentarias

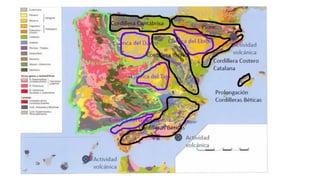

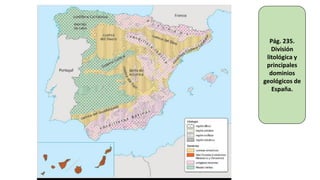

30. Pág. 235.
División
litológica y
principales
dominios
geológicos de
España.

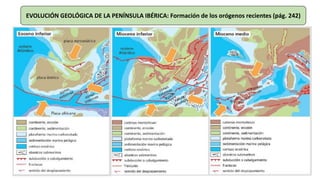

32. EVOLUCIÓN GEOLÓGICA DE LA PENÍNSULA IBÉRICA: Formación de los orógenos recientes (pág. 242)

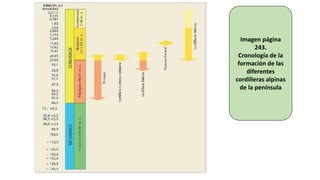

33. Imagen página
243.
Cronología de la
formación de las
diferentes
cordilleras alpinas
de la península

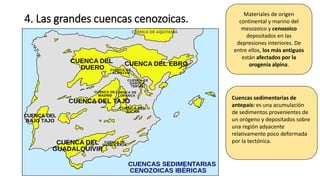

34. 4. Las grandes cuencas cenozoicas.
Materiales de origen
continental y marino del
mesozoico y cenozoico
depositados en las
depresiones interiores. De
entre ellos, los más antiguos
están afectados por la
orogenia alpina.

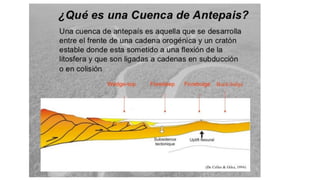

Cuencas sedimentarias de
antepaís: es una acumulación
de sedimentos provenientes de
un orógeno y depositados sobre
una región adyacente
relativamente poco deformada
por la tectónica.

36. 4. Las grandes cuencas
cenozoicas.
• Formación: orogenia alpina
• Formado por sedimentos
• Zonas:
• Cuenca del Duero.
• Cuenca del Tajo.
• Cuenca del Ebro.
• Cuenca del Guadalquivir.

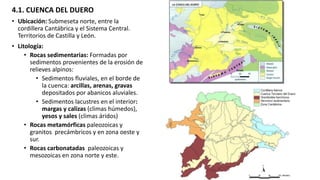

37. 4.1. CUENCA DEL DUERO
• Ubicación: Submeseta norte, entre la
cordillera Cantábrica y el Sistema Central.
Territorios de Castilla y León.
• Litología:
• Rocas sedimentarias: Formadas por
sedimentos provenientes de la erosión de
relieves alpinos:
• Sedimentos fluviales, en el borde de
la cuenca: arcillas, arenas, gravas
depositados por abanicos aluviales.
• Sedimentos lacustres en el interior:
margas y calizas (climas húmedos),
yesos y sales (climas áridos)
• Rocas metamórficas paleozoicas y
granitos precámbricos y en zona oeste y
sur.
• Rocas carbonatadas paleozoicas y
mesozoicas en zona norte y este.

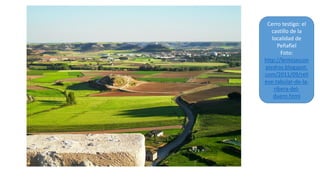

38. Cerro testigo: el
castillo de la
localidad de
Peñafiel
Foto:
http://lentejascon
piedras.blogspot.
com/2011/09/reli
eve-tabular-de-la-
ribera-del-
duero.html

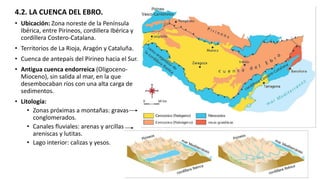

39. 4.2. LA CUENCA DEL EBRO.
• Ubicación: Zona noreste de la Península
Ibérica, entre Pirineos, cordillera Ibérica y
cordillera Costero-Catalana.
• Territorios de La Rioja, Aragón y Cataluña.
• Cuenca de antepaís del Pirineo hacia el Sur.
• Antigua cuenca endorreica (Oligoceno-
Mioceno), sin salida al mar, en la que
desembocaban ríos con una alta carga de
sedimentos.
• Litología:
• Zonas próximas a montañas: gravas
conglomerados.
• Canales fluviales: arenas y arcillas
areniscas y lutitas.
• Lago interior: calizas y yesos.

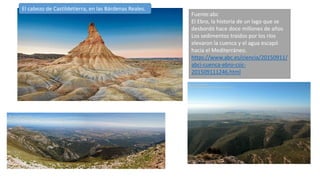

40. El cabezo de Castildetierra, en las Bárdenas Reales.
Fuente:abc
El Ebro, la historia de un lago que se
desbordó hace doce millones de años
Los sedimentos traídos por los ríos
elevaron la cuenca y el agua escapó
hacia el Mediterráneo.
https://www.abc.es/ciencia/20150911/
abci-cuenca-ebro-csic-
201509111246.html

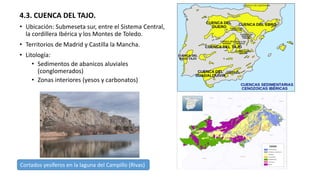

41. 4.3. CUENCA DEL TAJO.
• Ubicación: Submeseta sur, entre el Sistema Central,
la cordillera Ibérica y los Montes de Toledo.
• Territorios de Madrid y Castilla la Mancha.
• Litología:
• Sedimentos de abanicos aluviales
(conglomerados)
• Zonas interiores (yesos y carbonatos)
Cortados yesíferos en la laguna del Campillo (Rivas)

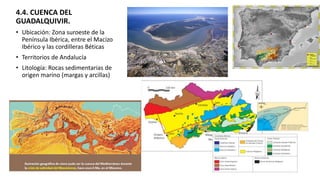

42. 4.4. CUENCA DEL
GUADALQUIVIR.
• Ubicación: Zona suroeste de la
Península Ibérica, entre el Macizo
Ibérico y las cordilleras Béticas
• Territorios de Andalucía
• Litología: Rocas sedimentarias de
origen marino (margas y arcillas)

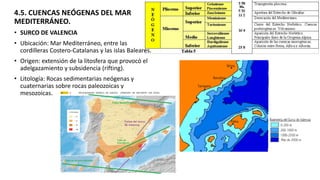

43. 4.5. CUENCAS NEÓGENAS DEL MAR
MEDITERRÁNEO.
• SURCO DE VALENCIA
• Ubicación: Mar Mediterráneo, entre las
cordilleras Costero-Catalanas y las islas Baleares.
• Origen: extensión de la litosfera que provocó el
adelgazamiento y subsidencia (rifting).
• Litología: Rocas sedimentarias neógenas y
cuaternarias sobre rocas paleozoicas y
mesozoicas.

44. • LA CUENCA DE ALBORÁN.
• Ubicación: Mar de Alborán, al
sureste de la Península
Ibérica.
• Dividida en dos por la dorsal
de Alborán
• Litología: Rocas
sedimentarias marinas
neógenas y cuaternarias
sobre materiales paleozoicos.
Isla de Alborán

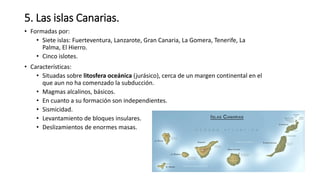

45. 5. Las islas Canarias.
• Formadas por:
• Siete islas: Fuerteventura, Lanzarote, Gran Canaria, La Gomera, Tenerife, La
Palma, El Hierro.
• Cinco islotes.
• Características:
• Situadas sobre litosfera oceánica (jurásico), cerca de un margen continental en el
que aun no ha comenzado la subducción.
• Magmas alcalinos, básicos.
• En cuanto a su formación son independientes.
• Sismicidad.
• Levantamiento de bloques insulares.
• Deslizamientos de enormes masas.

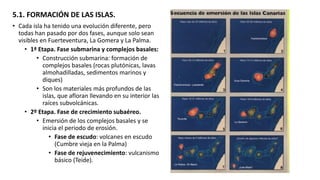

46. 5.1. FORMACIÓN DE LAS ISLAS.
• Cada isla ha tenido una evolución diferente, pero
todas han pasado por dos fases, aunque solo sean
visibles en Fuerteventura, La Gomera y La Palma.
• 1ª Etapa. Fase submarina y complejos basales:
• Construcción submarina: formación de
complejos basales (rocas plutónicas, lavas
almohadilladas, sedimentos marinos y
diques)
• Son los materiales más profundos de las
islas, que afloran llevando en su interior las
raíces subvolcánicas.
• 2º Etapa. Fase de crecimiento subaéreo.
• Emersión de los complejos basales y se
inicia el periodo de erosión.
• Fase de escudo: volcanes en escudo
(Cumbre vieja en la Palma)
• Fase de rejuvenecimiento: vulcanismo
básico (Teide).

47. 5.2. ORIGEN DE LAS ISLAS
CANARIAS.
• Teoría del punto caliente
• Formadas por el
desplazamiento de la placa
africana sobre un penacho
térmico.
• Puntos en contra:
• Las islas no aumentan
su edad hacia el este.
• Falta el característico
domo formado por la
ascensión de material.
Tres teorías sobre su formación:
• Punto Caliente
• Tectónica.
• Modelo de síntesis

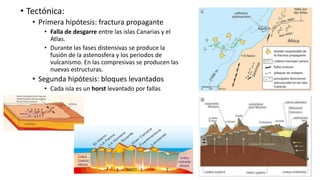

48. • Tectónica:
• Primera hipótesis: fractura propagante
• Falla de desgarre entre las islas Canarias y el
Atlas.
• Durante las fases distensivas se produce la
fusión de la astenosfera y los periodos de
vulcanismo. En las compresivas se producen las
nuevas estructuras.
• Segunda hipótesis: bloques levantados
• Cada isla es un horst levantado por fallas
inversas

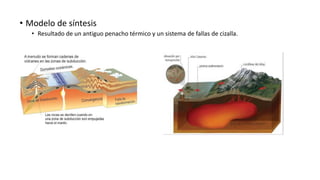

49. • Modelo de síntesis
• Resultado de un antiguo penacho térmico y un sistema de fallas de cizalla.

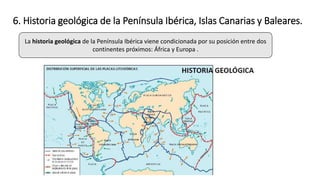

50. 6. Historia geológica de la Península Ibérica, Islas Canarias y Baleares.
La historia geológica de la Península Ibérica viene condicionada por su posición entre dos
continentes próximos: África y Europa .

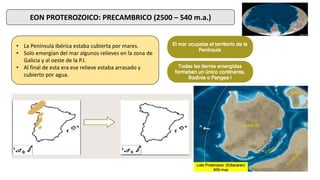

51. EON PROTEROZOICO: PRECAMBRICO (2500 – 540 m.a.)
• La Península Ibérica estaba cubierta por mares.
• Solo emergían del mar algunos relieves en la zona de
Galicia y al oeste de la P.I.
• Al final de esta era ese relieve estaba arrasado y
cubierto por agua.

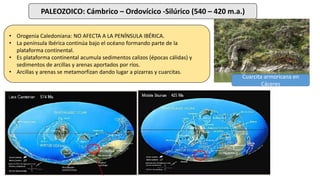

52. PALEOZOICO: Cámbrico – Ordovícico -Silúrico (540 – 420 m.a.)
• Orogenia Caledoniana: NO AFECTA A LA PENÍNSULA IBÉRICA.
• La península Ibérica continúa bajo el océano formando parte de la
plataforma continental.
• Es plataforma continental acumula sedimentos calizos (épocas cálidas) y
sedimentos de arcillas y arenas aportados por ríos.
• Arcillas y arenas se metamorfizan dando lugar a pizarras y cuarcitas.
Cuarcita armoricana en
Cáceres

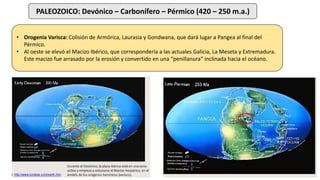

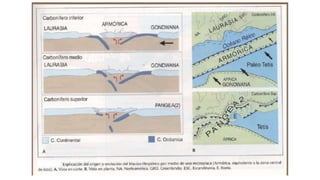

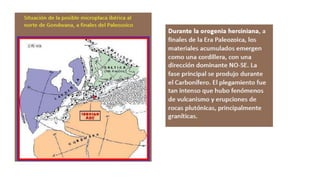

53. PALEOZOICO: Devónico – Carbonífero – Pérmico (420 – 250 m.a.)
• Orogenia Varisca: Colisión de Armórica, Laurasia y Gondwana, que dará lugar a Pangea al final del
Pérmico.
• Al oeste se elevó el Macizo Ibérico, que correspondería a las actuales Galicia, La Meseta y Extremadura.
Este macizo fue arrasado por la erosión y convertido en una “penillanura” inclinada hacia el océano.

58. MESOZOICO: Triásico (250 – 200 m.a.)
Tectónica
• Separación de Iberia de
Gondwana y Armórica
• Formación del Tetis, futuro
Mediterráneo.
• Erosión del Macizo.
Litología
• En las cuencas
sedimentarias oceánicas se
depositaron diferentes
tipos de sedimentos:
• Arcillas, arenas y
gravas fluviales.
• Calizas y dolomías
• Yesos y sales.

59. Areniscas rojas del Triásico
Chequilla (Guadalajara)
Yesos rojos del Triásico
Valencia

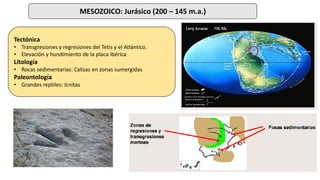

60. MESOZOICO: Jurásico (200 – 145 m.a.)
Tectónica
• Transgresiones y regresiones del Tetis y el Atlántico.
• Elevación y hundimiento de la placa ibérica
Litología
• Rocas sedimentarias: Calizas en zonas sumergidas
Paleontología
• Grandes reptiles: Icnitas

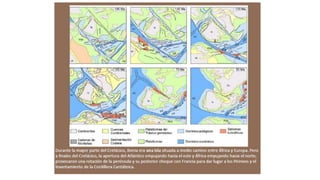

61. MESOZOICO: Cretácico (145 – 60 m.a.)
Tectónica
• Transgresiones y regresiones de hasta 250 m de
desnivel (ambientes sedimentarios continentales
y de transición).
• Orógenos variscos reducidos a colinas.
• Giro de la placa ibérica en sentido antihorario.
Litología
• Rocas sedimentarias:
• Flysch de la costa cantábrica.
• Calizas de gran espesor.
Impacto de un meteorito:
• La placa ibérica se cubre de polvo y cenizas.
• Límite Cretácico - Peleógeno (Terciario K/T):
Arcillas con enorme cantidad de Iridio

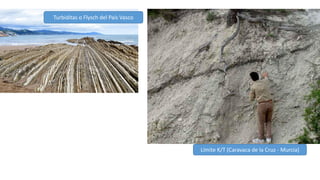

62. Turbiditas o Flysch del País Vasco
Límite K/T (Caravaca de la Cruz - Murcia)

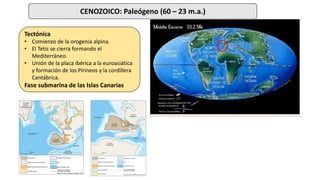

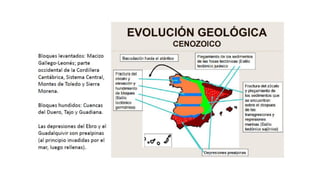

64. CENOZOICO: Paleógeno (60 – 23 m.a.)
Tectónica
• Comienzo de la orogenia alpina.
• El Tetis se cierra formando el
Mediterráneo.
• Unión de la placa ibérica a la euroasiática
y formación de los Pirineos y la cordillera
Cantábrica.
Fase submarina de las Islas Canarias

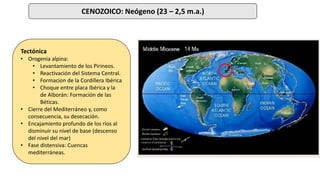

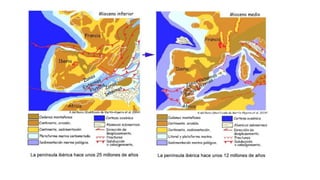

65. CENOZOICO: Neógeno (23 – 2,5 m.a.)
Tectónica
• Orogenia alpina:
• Levantamiento de los Pirineos.
• Reactivación del Sistema Central.
• Formacion de la Cordillera Ibérica
• Choque entre placa Ibérica y la
de Alborán: Formación de las
Béticas.

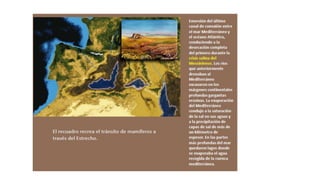

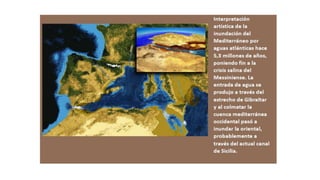

• Cierre del Mediterráneo y, como
consecuencia, su desecación.
• Encajamiento profundo de los ríos al
disminuir su nivel de base (descenso
del nivel del mar)
• Fase distensiva: Cuencas
mediterráneas.

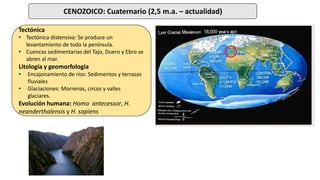

71. CENOZOICO: Cuaternario (2,5 m.a. – actualidad)
Tectónica
• Tectónica distensiva: Se produce un
levantamiento de toda la península.
• Cuencas sedimentarias del Tajo, Duero y Ebro se
abren al mar.
Litología y geomorfología
• Encajonamiento de ríos: Sedimentos y terrazas
fluviales

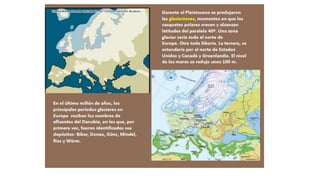

• Glaciaciones: Morrenas, circos y valles
glaciares.
Evolución humana: Homo antecessor, H.
neanderthalensis y H. sapiens

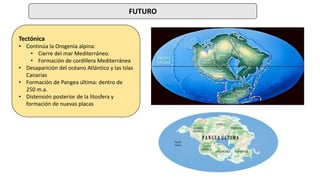

74. FUTURO
Tectónica
• Continúa la Orogenia alpina:
• Cierre del mar Mediterráneo.
• Formación de cordillera Mediterránea
• Desaparición del océano Atlántico y las Islas
Canarias
• Formación de Pangea última: dentro de
250 m.a.
• Distensión posterior de la litosfera y
formación de nuevas placas
