Vibraciones

Autor: Ricardo Vasquez
Descarga ofrecida por: www.prevention-world.com
VIBRACIONES

INTRODUCCIÓN
La exposición a vibraciones se produce cuando se
transmite a alguna parte del cuerpo el movimiento
oscilante de una estructura, ya sea el suelo, una
empuñadura o un asiento.
Dependiendo de la frecuencia del movimiento
oscilatorio y de su intensidad, la vibración puede
causar sensaciones muy diversas que van desde el
simple disconfort hasta alteraciones graves de la
salud, pasando por la interferencia con la ejecución
de ciertas tareas como la lectura, la pérdida de
precisión al ejecutar movimientos o la pérdida de
rendimiento debido a la fatiga.

VIBRACIONES
Las vibraciones se definen como el
movimiento oscilante que hace una
partícula alrededor de un punto fijo. Este
movimiento, puede ser regular en
dirección, frecuencia y/o intensidad, o bien
aleatorio, que es lo más corriente.

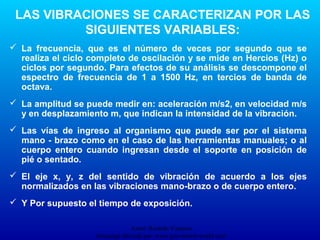

LAS VIBRACIONES SE CARACTERIZAN POR LAS
SIGUIENTES VARIABLES:
 La frecuencia, que es el número de veces por segundo que se
realiza el ciclo completo de oscilación y se mide en Hercios (Hz) o
ciclos por segundo. Para efectos de su análisis se descompone el
espectro de frecuencia de 1 a 1500 Hz, en tercios de banda de
octava.
 La amplitud se puede medir en: aceleración m/s2, en velocidad m/s
y en desplazamiento m, que indican la intensidad de la vibración.
 Las vías de ingreso al organismo que puede ser por el sistema
mano - brazo como en el caso de las herramientas manuales; o al
cuerpo entero cuando ingresan desde el soporte en posición de
pié o sentado.
 El eje x, y, z del sentido de vibración de acuerdo a los ejes
normalizados en las vibraciones mano-brazo o de cuerpo entero.
 Y Por supuesto el tiempo de exposición.

VALORACIÓN DE LAS VIBRACIONES
Su valoración se hace por instrumentos de medida,
conocidos como vibrómetros que contienen en su
interior unos filtros de ponderación que integran de
acuerdo al potencial lesivo las siguientes variables:
frecuencia, amplitud, eje X, Y o Z de entrada por mano-
brazo o por cuerpo entero. Los equipos consisten en:
 Transductor o acelerómetro.
 Integrador de la señal del acelerómetro.
 Analizador de frecuencias.
 Sistema de lectura.

VALORES LÍMITES PERMISIBLES DE LAS
VIBRACIONES (T.L.V)
Su efecto depende de su intensidad, frecuencia y tiempo
de exposición. Para Colombia, por no haberse dictado
normas sobre valores permisibles para vibraciones por
parte del Ministerio de Salud, se toman los valores
establecidos por la “ACGIH” Conferencia Americana de
Higienistas Industriales Gubernamentales de los Estados
Unidos, institución cuyos valores son adoptados de
acuerdo con la Resolución 2400 de 1.979, cuando en el
país no exista norma específica sobre el particular. En
este caso se le da aplicabilidad a las Tablas (Adaptadas
según la norma ISO 2631 para cuerpo entero y 5349 para
mano-brazo) de acuerdo al eje X, Y o Z.

VIBRACIONES (T.L.V)
En el caso del cuerpo entero se determinan
valores de:
 Confort reducido.
 Capacidad reducida por fatiga.
 Límite de exposición.

VIBRACIONES (T.L.V)
TABLA TLV para exposición de la mano a vibración
Duración de la
exposición
diaria
Valores cuadráticos medios dominantes
(m/s
2
4 horas y < de 8 horas 4
2 horas y < de 4 horas 6
1 hora y < de 2 horas 8
Menos de 1 hora 12

Las Vibraciones se dividen en
dos grandes grupos:
 vibraciones mano brazo
 vibraciones globales de todo el
cuerpo
CLASES DE VIBRACIONES

A menudo son el resultado del contacto de los dedos o
la mano con algún elemento vibrante (por ejemplo: una
empuñadura de herramienta portátil, un objeto que se
mantenga contra una superficie móvil o un ando de
una máquina).
Los efectos adversos se manifiestan normalmente en
la zona de contacto con la fuente vibración, pero
también puede existir una transmisión importante al
resto del cuerpo.
Una motosierra, un taladro, un martillo neumático, por
producir vibraciones de alta frecuencia, dan lugar a
problemas en las articulaciones, en las extremidades y
en la circulación sanguínea.
VIBRACIONES MANO -
BRAZO (PARCIALES)

La transmisión de vibraciones al cuerpo y los
efectos sobre el mismo dependen mucho de la
postura y no todos los individuos presentan la
misma sensibilidad, es decir, la exposición a
vibraciones puede no tener las mismas
consecuencias en todas las situaciones.
VIBRACIONES EN TODO
EL CUERPO (GLOBALES)

Los efectos más usuales son:
Traumatismos en la columna vertebral.
Dolores abdominales y digestivos.
Problemas de equilibrio.
Dolores de cabeza.
Trastornos visuales.
VIBRACIONES EN TODO EL
CUERPO (GLOBALES)

De acuerdo con la frecuencia de la vibración, pueden ocasionar
los siguientes efectos:
Alta frecuencia:
 Trastornos osteo-articulares identificables radiológicamente
como artrosis hiperostosante del codo.
 Lesiones de muñeca como malacia del semilunar o osteonecrosis
de escafoides carpiano.
 Afecciones angioneuróticas de la mano, calambres, trastornos de
la sensibilidad.
 Expresión vascular manifestada por crisis del tipo de dedos
muertos llamado Síndrome de Raynaud.
 Aumento de la incidencia de enfermedades estomacales.
EFECTO DE LAS VIBRACIONES EN EL
ORGANISMO HUMANO

De acuerdo con la frecuencia de la vibración, pueden ocasionar
los siguientes efectos:
Baja Frecuencia:
 Lumbalgias, lumbociáticas, hernias, pinzamientos discales.
 Agravamiento de lesiones raquídeas menores e incidencia sobre
trastornos debidos a vicios posturales.
 Síntomas neurológicos: variación del ritmo cerebral, alteraciones
del equilibrio.
 Trastornos de visión por resonancia.
ORGANISMO HUMANO

De acuerdo con la frecuencia de la vibración, pueden
ocasionar los siguientes efectos:
Muy Baja Frecuencia:
 Estimulación del laberinto del oído interno.
 Trastornos del sistema nervioso central.
 Mareos y vómitos (el mareo del viajero)
ORGANISMO HUMANO

Se origina en la oscilación de equipos
destinados a transporte, perforación,
abrasión, sedimentación.
Los movimientos rotatorios o
alternativos, motores de combustión
interna, superficies de rodadura de
vehículos.
Vibración de estructuras.
Herramientas manuales eléctricas,
neumáticas, hidráulicas y en general
las asistidas mecánicamente y las que
ocasionen golpes.
FUENTE DE LAS VIBRACIONES

CRITERIOS PREVENTIVOS BÁSICOS
1. Se disminuirá el tiempo de
exposición.
2. Se establecerá un sistema de
rotación de lugares de trabajo.
3. Se establecerá un sistema de
pausas durante la jornada
laboral.
4. Habrá una adecuación de los
trabajos a las diferencias
individuales.
5. Se intentará, siempre que sea
posible, minimizar la intensidad
de las vibraciones.

CRITERIOS PREVENTIVOS BÁSICOS
6. Se reducirán las vibraciones entre las
piezas de las máquinas y los elementos
que vayan a ser transformados.
7. Se reducirán las vibraciones a causa del
funcionamiento de la maquinaria o
materiales, y de los motores,
alternadores, etc.
8. Se mejorarán, en lo posible, las
irregularidades del terreno por el cual
circulen los medios de transporte.
9. Se utilizarán equipos de protección
individual: guantes anti-vibración,
zapatos, botas, etc., cuando sea
necesario.

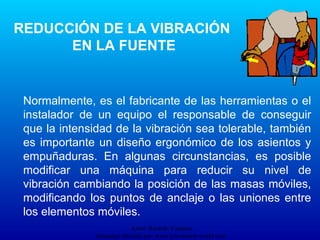

Normalmente, es el fabricante de las herramientas o el
instalador de un equipo el responsable de conseguir
que la intensidad de la vibración sea tolerable, también
es importante un diseño ergonómico de los asientos y
empuñaduras. En algunas circunstancias, es posible
modificar una máquina para reducir su nivel de
vibración cambiando la posición de las masas móviles,
modificando los puntos de anclaje o las uniones entre
los elementos móviles.
REDUCCIÓN DE LA VIBRACIÓN
EN LA FUENTE

El uso de aislantes de vibración, tales como muelles o
elementos elásticos en los apoyos de las máquinas,
masas de inercia, plataformas aisladas del suelo,
manguitos absorbentes de vibración en las
empuñaduras de las herramientas, asientos montados
sobre soportes elásticos, etc. son acciones que,
aunque no disminuyen la vibración original, impiden
que pueda transmitirse al cuerpo, con lo que se evita el
riesgo de daños a la salud.
AISLAMIENTO DE
VIBRACIONES

Si no es posible reducir la vibración transmitida al
cuerpo, o como medida de precaución suplementaria,
se debe recurrir al uso de equipos de protección
individual (guantes, cinturones, botas) que aíslen la
transmisión de vibraciones. Al seleccionar estos
equipos, hay que tener en cuenta su eficacia frente al
riesgo, educar a los trabajadores en su forma correcta
de uso y establecer un programa de mantenimiento y
sustitución.
ELEMENTOS DE
PROTECCIÓN PERSONAL

Es conveniente la realización de un reconocimiento
médico específico anual para conocer el estado de
afectación de las personas expuestas a vibraciones y
así poder actuar en los casos de mayor susceptibilidad.
Así mismo, debe informarse a los trabajadores de los
niveles de vibración a que están expuestos y de las
medidas de protección disponibles, también es útil
mostrar a los trabajadores cómo pueden optimizar su
esfuerzo muscular y postura para realizar su trabajo.
OTRAS MEDIDAS DE
PROTECCIÓN

 Evitar la generación de vibraciones ocasionadas por desgaste de
superficies, holguras, rodamientos desgastados o averiados, giro
de ejes, desbalanceo dinámico de piezas de giro, entre otras.
 Diseño ergonómico de las herramientas.
 Adquirir herramientas y equipos de vibración reducida.
 Desfasar o desintonizar las vibraciones, modificando la frecuencia
de resonancia por variación de masa o rigidez de partes.
 Mandos o controles a distancia o de control remoto.
 Sistema de suspensión de vehículos, en buen estado.
 Superficies de rodadura sin discontinuidades.
PREVENCIÓN Y CONTROL DE VIBRACIONES EN
LA FUENTE

 Se puede atenuar la transmisión de la vibración al
hombre, interponiendo materiales aislantes y/o
absorbentes de la vibración entre la fuente o sitio en que
se genera y el receptor o trabajador.
 Instalando plataformas o sillas, según el caso, con
sistemas amortiguados para el trabajador.
 Instalando columpios, tapetes, plataformas
amortiguantes.
 Estructuras independientes o discontinuas.
EL MEDIO

 Atenuar su transmisión al hombre colocando manijas o asas de
material elástico o absorbente de las vibraciones.
 Reducción del tiempo de exposición y pausas aplicadas en igual
forma a las utilizadas para control del ruido.
 Uso de guantes, cinturones, plantillas de calzado y muñequeras
antivibración.
 Establecer procedimientos para mantener calientes las manos del
trabajador.
 Instruir sobre la forma de asir la empuñadura de las herramientas,
que debe ser con la menor fuerza que permita ejecutar el trabajo.
 Colocar señales ordenativas (circunferencia azul claro con símbolo
en blanco) indicando los equipos de protección personal que deben
utilizarse.
EL TRABAJADOR
