El documento proporciona una guía para desarrollar un cronograma de proyectos de manera estructurada. Explica cómo crear un WBS (Plan de Trabajo Estructurado) a varios niveles de detalle dividiendo el proyecto en paquetes de trabajo. Luego, utiliza un diagrama de red para secuenciar los paquetes de trabajo y finalmente genera un cronograma basado en el WBS y el diagrama de red.

1. “Como desarrollar un Cronograma de manera
facil y estructurada”
Guía practica de Administración de
Proyectos
Ejemplo practico

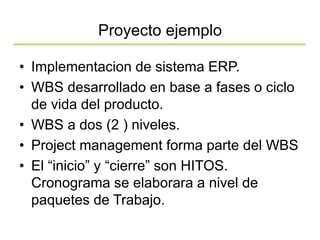

2. Proyecto ejemplo
• Implementacion de sistema ERP.
• WBS desarrollado en base a fases o ciclo
de vida del producto.
• WBS a dos (2 ) niveles.
• Project management forma parte del WBS
• El “inicio” y “cierre” son HITOS.
Cronograma se elaborara a nivel de
paquetes de Trabajo.

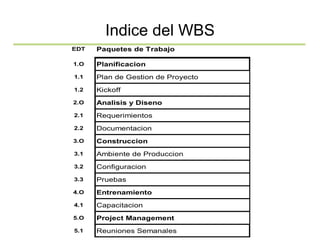

3. Indice del WBS
EDT Paquetes de Trabajo
1.O Planificacion
1.1 Plan de Gestion de Proyecto
1.2 Kickoff
2.O Analisis y Diseno
2.1 Requerimientos
2.2 Documentacion
3.O Construccion
3.1 Ambiente de Produccion
3.2 Configuracion
3.3 Pruebas
4.O Entrenamiento
4.1 Capacitacion
5.O Project Management
5.1 Reuniones Semanales

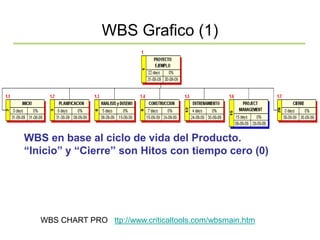

4. WBS Grafico (1)
WBS en base al ciclo de vida del Producto.
“Inicio” y “Cierre” son Hitos con tiempo cero (0)
WBS CHART PRO ttp://www.criticaltools.com/wbsmain.htm

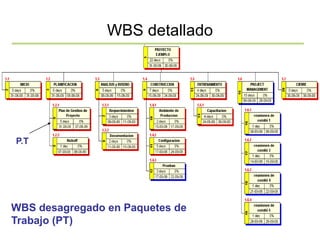

5. WBS detallado
WBS desagregado en Paquetes de
Trabajo (PT)
P.T

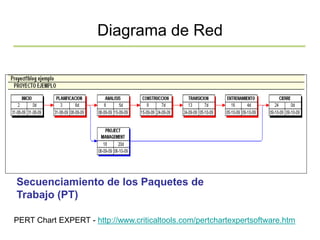

6. Diagrama de Red
Secuenciamiento de los Paquetes de
Trabajo (PT)
PERT Chart EXPERT - http://www.criticaltools.com/pertchartexpertsoftware.htm

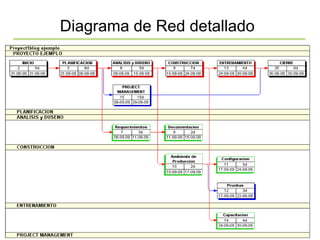

7. Diagrama de Red detallado

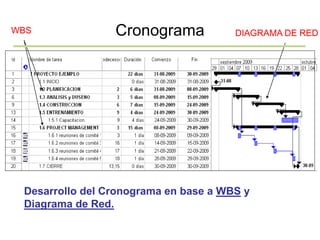

8. Cronograma
Desarrollo del Cronograma en base a WBS y
Diagrama de Red.
WBS DIAGRAMA DE RED
