Este documento presenta tres ejemplos para usar mBlocks con Arduino. El primer ejemplo enciende y apaga un LED conectado al pin 13. El segundo ejemplo repite el primero usando una placa de prototipo. El tercer ejemplo enciende un LED cuando se presiona un botón. Se analiza el código generado por mBlocks y se sugieren tareas como modificar los puertos y combinar varios LEDs.

1. 3.- Primeros pasos
con mBlocks.
Fernando Ureña Herrero
Alberto Bernabeu Lorente

2. ÍNDICE
1. Placa Arduino Uno Rev.3
2. Placa de prototipo.

3. 1.-Ejemplo 1

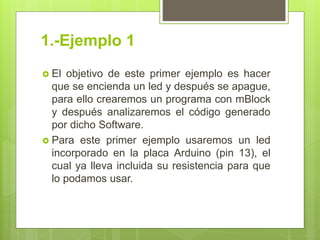

 El objetivo de este primer ejemplo es hacer
que se encienda un led y después se apague,
para ello crearemos un programa con mBlock
y después analizaremos el código generado
por dicho Software.
 Para este primer ejemplo usaremos un led
incorporado en la placa Arduino (pin 13), el
cual ya lleva incluida su resistencia para que
lo podamos usar.

4. 1.-Ejemplo 1
 Materiales necesarios:
 Placa Arduino UNO.
 Cable USB.

5. 1.-Ejemplo 1
 Ejecutaremos el programa mBlock:

6. 1.-Ejemplo 1

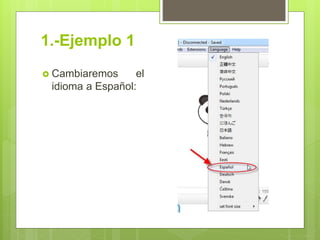

 Cambiaremos el
idioma a Español:

7. 1.-Ejemplo 1

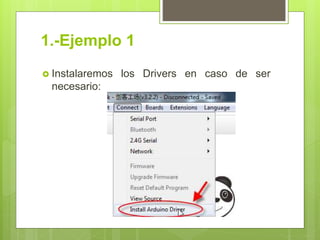

 Instalaremos los Drivers en caso de ser
necesario:

8. 1.-Ejemplo 1

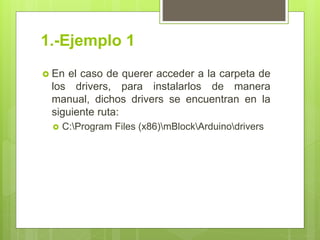

 En el caso de querer acceder a la carpeta de
los drivers, para instalarlos de manera
manual, dichos drivers se encuentran en la
siguiente ruta:
 C:Program Files (x86)mBlockArduinodrivers

9. 1.-Ejemplo 1
 Elección de la placa:

10. 1.-Ejemplo 1
 Elección del puerto de conexión:
 Este puerto siempre será un puerto COM,
pero el número puede variar.

11. 1.-Ejemplo 1

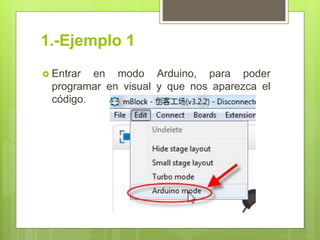

 Entrar en modo Arduino, para poder
programar en visual y que nos aparezca el
código.

12. 1.-Ejemplo 1

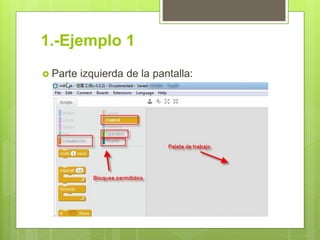

 Parte izquierda de la pantalla:

13. 1.-Ejemplo 1

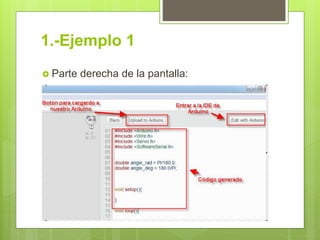

 Parte derecha de la pantalla:

14. 1.-Ejemplo 1

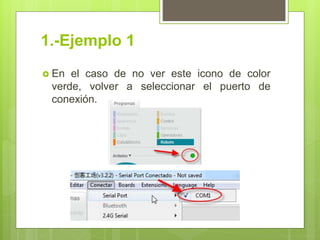

 En el caso de no ver este icono de color
verde, volver a seleccionar el puerto de
conexión.

15. 1.-Ejemplo 1

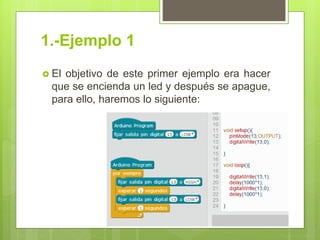

 El objetivo de este primer ejemplo era hacer
que se encienda un led y después se apague,
para ello, haremos lo siguiente:

16. 1.-Ejemplo 1

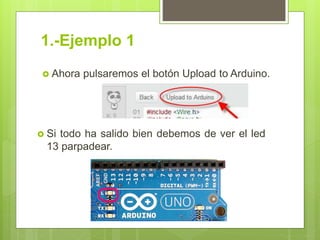

 Ahora pulsaremos el botón Upload to Arduino.
 Si todo ha salido bien debemos de ver el led
13 parpadear.

17. 1.-Ejemplo 1

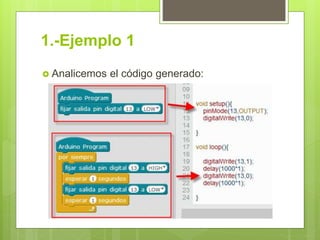

 Analicemos el código generado:

18. 1.-Ejemplo 1

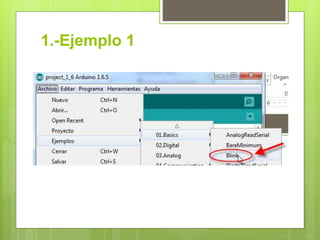

 Este mismo ejemplo lo podemos encontrar en
el IDE de Arduino en la parte de los ejemplos.
 Para poder acceder a la IDE de Arduino
mBlocks lleva un botón el cual te lleva a la
IDE de Arduino.

19. 1.-Ejemplo 1

20. 1.-Ejemplo 1

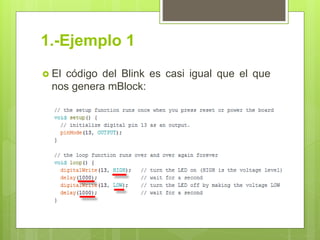

 El código del Blink es casi igual que el que
nos genera mBlock:

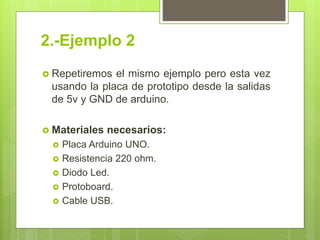

21. 2.-Ejemplo 2

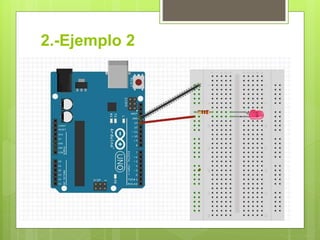

 Repetiremos el mismo ejemplo pero esta vez
usando la placa de prototipo desde la salidas
de 5v y GND de arduino.
 Materiales necesarios:
 Placa Arduino UNO.
 Resistencia 220 ohm.
 Diodo Led.
 Protoboard.
 Cable USB.

22. 2.-Ejemplo 2

23. 2.-Ejemplo 2
 La programación seria la misma que la
anterior:

24. TAREA
 Modifiquemos el ejemplo anterior de forma
que:
 Cambia el puerto de salida.
 Modifica el tiempo de retardo.
 Incluye varios leds.
 Observa el pin 13.

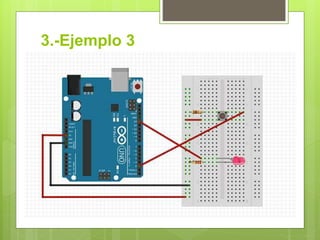

25. 3.-Ejemplo 3

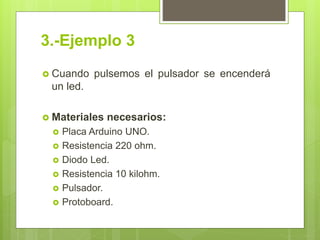

 Cuando pulsemos el pulsador se encenderá
un led.
 Materiales necesarios:
 Placa Arduino UNO.
 Resistencia 220 ohm.
 Diodo Led.
 Resistencia 10 kilohm.
 Pulsador.
 Protoboard.

26. 3.-Ejemplo 3

27. 3.-Ejemplo 3

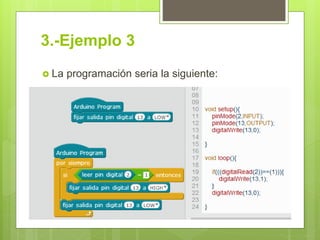

 La programación seria la siguiente:

28. TAREA
 Modifiquemos el ejemplo anterior de forma
que:
 Cambia los puertos de salida y entrada.
 Combina varios Leds.
