El documento presenta un resumen del curso en diseño de cimentaciones. El curso enseña cómo diseñar cimentaciones reconociendo cómo se distribuyen las cargas a la cimentación y cómo se comportan los suelos. Explica conceptos como la capacidad de carga última de Terzaghi y cómo esta se ve afectada por factores como el tipo de suelo y el nivel freático.

1. CURSO EN DISEÑO
DE CIMENTACIONES
DOCENTE ORIEL MORALES
INGENIERO CONSTRUCTOR
MAGISTER EN GESTION INTEGRADA DE
PROYECTOS
1

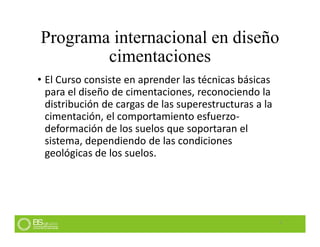

2. Programa internacional en diseño
cimentaciones
• El Curso consiste en aprender las técnicas básicas
para el diseño de cimentaciones, reconociendo la
distribución de cargas de las superestructuras a la
cimentación, el comportamiento esfuerzo-
deformación de los suelos que soportaran el
sistema, dependiendo de las condiciones
geológicas de los suelos.
2

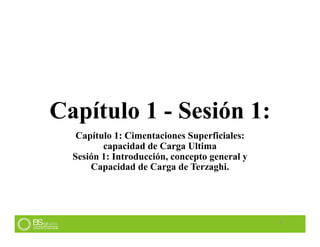

3. Capítulo 1 - Sesión 1:
Capítulo 1: Cimentaciones Superficiales:
capacidad de Carga Ultima
Sesión 1: Introducción, concepto general y
Capacidad de Carga de Terzaghi.
3

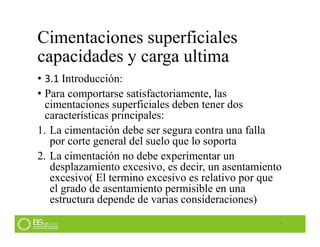

4. Cimentaciones superficiales
capacidades y carga ultima
• 3.1 Introducción:
• Para comportarse satisfactoriamente, las
cimentaciones superficiales deben tener dos
características principales:
1. La cimentación debe ser segura contra una falla
por corte general del suelo que lo soporta
2. La cimentación no debe experimentar un
desplazamiento excesivo, es decir, un asentamiento
excesivo( El termino excesivo es relativo por que
el grado de asentamiento permisible en una
estructura depende de varias consideraciones)
4

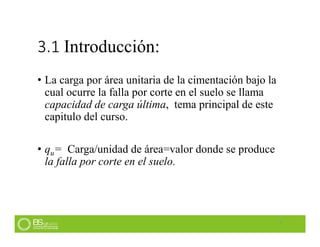

5. 3.1 Introducción:
• La carga por área unitaria de la cimentación bajo la
cual ocurre la falla por corte en el suelo se llama
capacidad de carga última, tema principal de este
capitulo del curso.
• qu= Carga/unidad de área=valor donde se produce
la falla por corte en el suelo.
5

6. 6

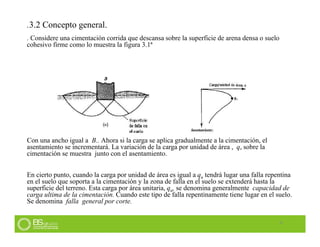

.3.2 Concepto general.
. Considere una cimentación corrida que descansa sobre la superficie de arena densa o suelo
cohesivo firme como lo muestra la figura 3.1ª
Con una ancho igual a B.. Ahora si la carga se aplica gradualmente a la cimentación, el
asentamiento se incrementará. La variación de la carga por unidad de área , q, sobre la
cimentación se muestra junto con el asentamiento.
En cierto punto, cuando la carga por unidad de área es igual a qu tendrá lugar una falla repentina
en el suelo que soporta a la cimentación y la zona de falla en el suelo se extenderá hasta la
superficie del terreno. Esta carga por área unitaria, qu, se denomina generalmente capacidad de
carga ultima de la cimentación. Cuando este tipo de falla repentinamente tiene lugar en el suelo.
Se denomina falla general por corte.

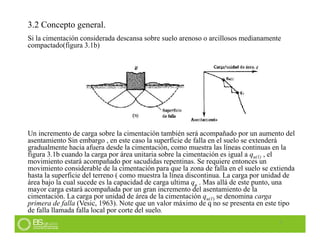

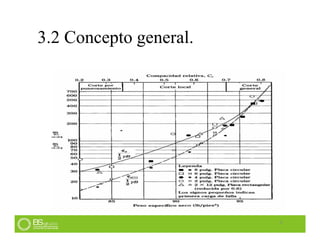

7. 7
3.2 Concepto general.
Si la cimentación considerada descansa sobre suelo arenoso o arcillosos medianamente
compactado(figura 3.1b)
Un incremento de carga sobre la cimentación también será acompañado por un aumento del
asentamiento Sin embargo , en este caso la superficie de falla en el suelo se extenderá
gradualmente hacia afuera desde la cimentación, como muestra las líneas continuas en la
figura 3.1b cuando la carga por área unitaria sobre la cimentación es igual a qu(1) , el
movimiento estará acompañado por sacudidas repentinas. Se requiere entonces un
movimiento considerable de la cimentación para que la zona de falla en el suelo se extienda
hasta la superficie del terreno ( como muestra la línea discontinua. La carga por unidad de
área bajo la cual sucede es la capacidad de carga ultima qu . Mas allá de este punto, una
mayor carga estará acompañada por un gran incremento del asentamiento de la
cimentación. La carga por unidad de área de la cimentación qu(1) se denomina carga
primera de falla (Vesic, 1963). Note que un valor máximo de q no se presenta en este tipo
de falla llamada falla local por corte del suelo.

8. 8

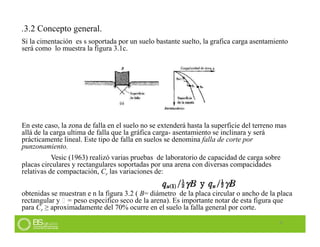

Si la cimentación es s soportada por un suelo bastante suelto, la grafica carga asentamiento
será como lo muestra la figura 3.1c.
En este caso, la zona de falla en el suelo no se extenderá hasta la superficie del terreno mas
allá de la carga ultima de falla que la gráfica carga- asentamiento se inclinara y será
prácticamente lineal. Este tipo de falla en suelos se denomina falla de corte por
punzonamiento.

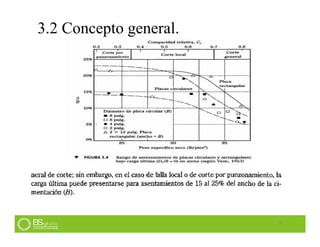

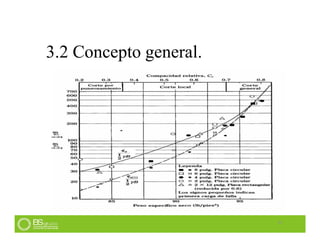

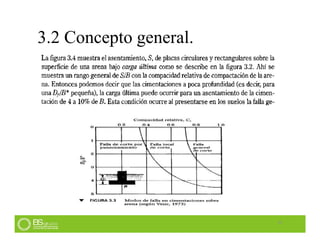

Vesic (1963) realizó varias pruebas de laboratorio de capacidad de carga sobre
placas circulares y rectangulares soportadas por una arena con diversas compacidades
relativas de compactación, Cr las variaciones de:
obtenidas se muestran e n la figura 3.2 ( B= diámetro de la placa circular o ancho de la placa
rectangular y ɣ = peso especifico seco de la arena). Es importante notar de esta figura que
para Cr ≥ aproximadamente del 70% ocurre en el suelo la falla general por corte.
.3.2 Concepto general.

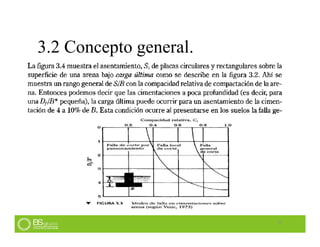

9. 3.2 Concepto general.
9

10. 3.2 Concepto general.
10

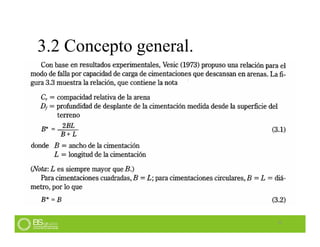

11. 11
3.2 Concepto general.

12. 12
3.2 Concepto general.

13. 3.2 Concepto general.
13

14. 3.2 Concepto general.
14

15. 3.2 Concepto general.
15

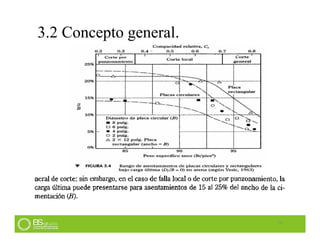

16. 3.2 Concepto general.
16

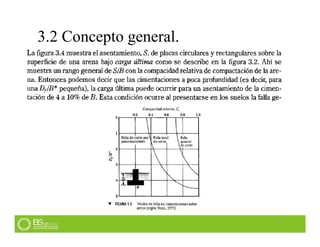

17. 3.2 Concepto general.
17

18. 3.2 Concepto general.
18

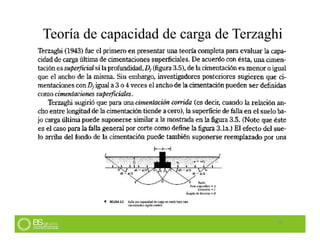

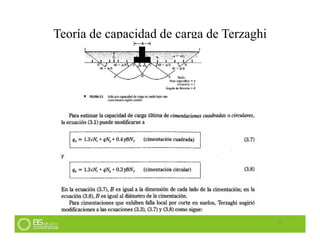

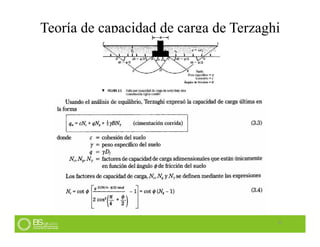

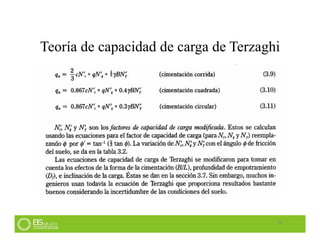

19. Teoría de capacidad de carga de Terzaghi
19

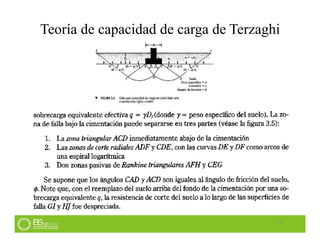

20. Teoría de capacidad de carga de Terzaghi
20

21. Teoría de capacidad de carga de Terzaghi
21

22. Teoría de capacidad de carga de Terzaghi
22

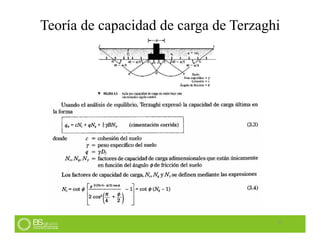

23. Teoría de capacidad de carga de Terzaghi
• 3.2 CONCEPTO GENERAL.
23

24. Teoría de capacidad de carga de Terzaghi
24

25. 25

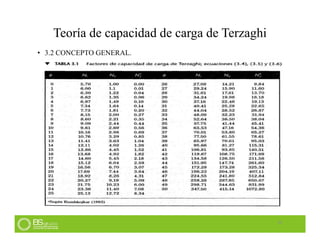

Teoría de capacidad de carga de Terzaghi
• 3.2 CONCEPTO GENERAL.

26. Teoría de capacidad de carga de Terzaghi
26

27. Teoría de capacidad de carga de Terzaghi
27

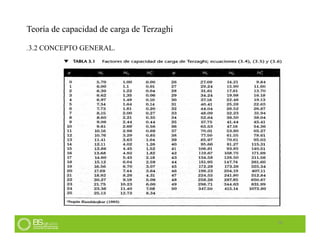

28. 28
Teoría de capacidad de carga de Terzaghi
.3.2 CONCEPTO GENERAL.

29. Teoría de capacidad de carga de Terzaghi
29

30. Teoría de capacidad de carga de Terzaghi
30

31. Teoría de capacidad de carga de Terzaghi
31

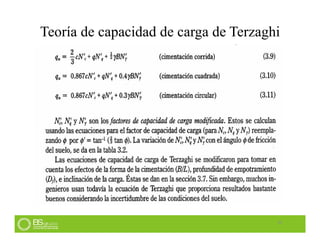

32. Teoría de capacidad de carga de Terzaghi
32

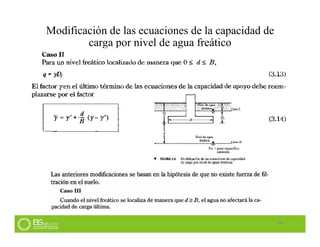

33. Modificación de las ecuaciones de la capacidad de
carga por nivel de agua freático
33

34. Modificación de las ecuaciones de la capacidad de
carga por nivel de agua freático
34

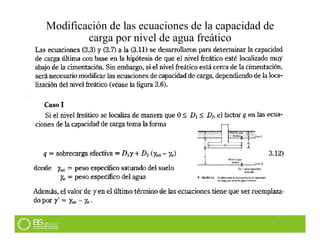

35. 35
Modificación de las ecuaciones de la capacidad de
carga por nivel de agua freático

36. 36
Modificación de las ecuaciones de la capacidad de
carga por nivel de agua freático
