El documento describe los componentes principales de un microscopio óptico. Explica que tiene una parte óptica que incluye el ocular, el tubo y los objetivos, y una parte mecánica que incluye la platina, el soporte y los tornillos de desplazamiento. Cada componente cumple una función específica como ampliar la imagen, sostener el preparado o permitir el movimiento y enfoque de la muestra.

1. EL MICROSCOPIO
ÓPTICO

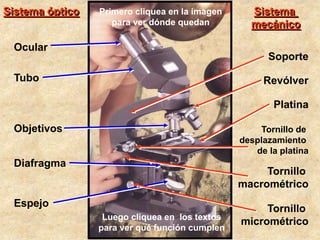

2. Sistema óptico Sistema
mecánico
Ocular
Tubo
Objetivos
Diafragma
Espejo
Revólver
Soporte
Platina
Tornillo de
desplazamiento
de la platina
Tornillo
macrométrico
Tornillo
micrométrico
Primero cliquea en la imagen
para ver dónde quedan
Luego cliquea en los textos
para ver qué función cumplen

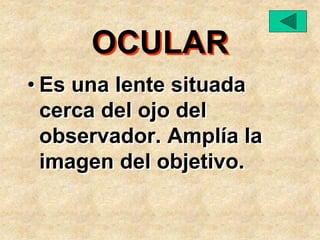

3. OCULAR
• Es una lente situada
cerca del ojo del
observador. Amplía la
imagen del objetivo.

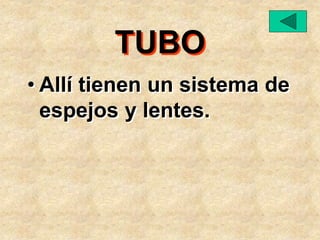

4. TUBO
• Allí tienen un sistema de
espejos y lentes.

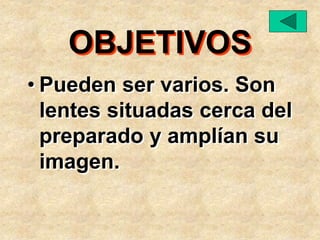

5. OBJETIVOS
• Pueden ser varios. Son
lentes situadas cerca del
preparado y amplían su
imagen.

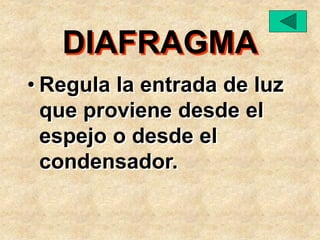

6. DIAFRAGMA
• Regula la entrada de luz
que proviene desde el
espejo o desde el
condensador.

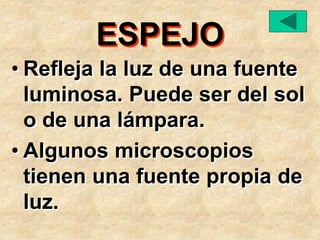

7. ESPEJO
• Refleja la luz de una fuente
luminosa. Puede ser del sol
o de una lámpara.
• Algunos microscopios
tienen una fuente propia de
luz.

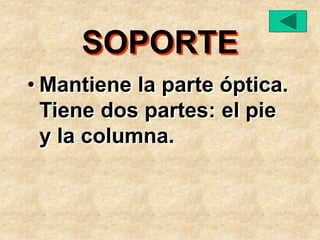

8. SOPORTE
• Mantiene la parte óptica.
Tiene dos partes: el pie
y la columna.

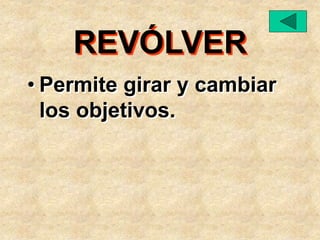

9. REVÓLVER
• Permite girar y cambiar
los objetivos.

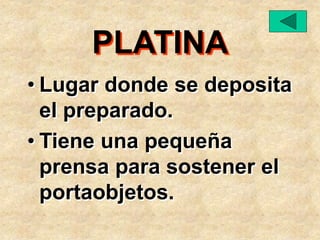

10. PLATINA
• Lugar donde se deposita
el preparado.
• Tiene una pequeña
prensa para sostener el
portaobjetos.

11. TORNILLO DE
DESPLAZAMIENTO
• Es doble. Uno mueve la
platina de izquierda a
derecha y el otro hacia
adelante y hacia atrás.

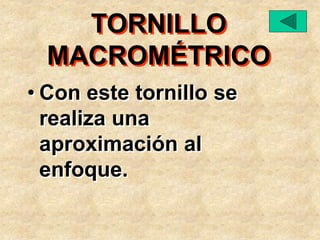

12. • Con este tornillo se
realiza una
aproximación al
enfoque.
TORNILLO
MACROMÉTRICO

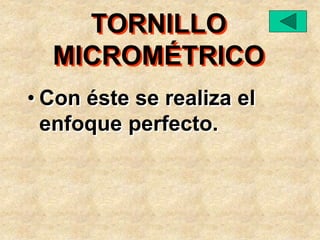

13. • Con éste se realiza el
enfoque perfecto.
TORNILLO
MICROMÉTRICO
