Análisis de muestras de mineral en laboratorio químico
1. LAB.
QUÍMICO
FUNDICIÓN
UEA EL COFRE
Fecha de elaboración:
2008, junio 01
VERSIÓN: 02 Código: PETS Nº LABQ - 01 Páginas: 01
1. TRABAJO Realizar la preparación de los minerales de mina y concentrado de
Planta, por vía seca previo a la copelación y titulación.
2. PERSONAL 1 Trabajador: Analista.
3. EPP UTILIZADO • Estándar de Trabajador de Laboratorio/ Planta Concentradora.
• Guantes, Mandil y máscara facial de Rayón
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• Horno a Petróleo, • Extractor de Gases.
• Tenazas y pinza, • Martillo, yunque y lingoteras, • Espátula y brocha.
5. TRABAJOS PREVIOS
• Se enciende el Extractor y se mantiene la ventilación durante todo el trabajo.
• Realiza el Check List de los hornos. Deben estar 100% operativos.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Prepara la muestra de
mineral con el
fundente.
• Inhalación o
ingestión de plomo,
sílice y otros.
• Usar el respirador obligatoriamente.
• Abrir las ventanas (mejor
ventilación).
2. Ingresa la muestra
dentro de un crisol, al
horno.
• Quemadura.
• Incendio por alta
Temperatura.
• Gasificación y humo.
• Usar el EPP completo.
• Usar las tenazas.
• Temperatura máxima: 1200 ºC.
• Si hay corte de energía, apagar los
equipos.
3. Extrae las muestras
del horno y los vierte
en la lingotera.
• Quemadura.
• Derrame y salpica-
dura de material
fundido al cuerpo.
• Usar los controles del paso anterior.
• Verificar la limpieza del piso.
•
•
4. Recupera el régulo de
plomo separándolo de
la escoria.
• Salpicadura de
escoria a la vista.
• Inhalación de polvo.
• Se utiliza los anteojos
obligatoriamente, junto con el
respirador contra polvo.
5. Limpieza de la mesa
de trabajo.
• Contaminación
ambiental por
escorias con plomo.
• Las escorias se depositan en la
cancha de relaves.
7. SE PARALIZA LA OPERACIÓN
• Cuando hay corte de energía.
• Cuando se nota el mal funcionamiento de los equipos.
Preparado por:
Téc. Douglas Muñoz Vilca
ANALISTA QUÍMICO
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE
SEGURIDAD Y MEDIO AMBIENTE
Aprobado por:
Ing. Henry R. Montalvo Tola
JEFE DE LABORATORIO
QUÍMICO
2. LAB.
QUÍMICO
COPELACIÓN
UEA EL COFRE
Fecha de elaboración:
2008, junio 01
VERSIÓN: 02 Código: PETS Nº LABQ - 02 Páginas: 01
1. TRABAJO Realizar el análisis por vía seca de las muestras preparadas en
fundición obteniendo los valores de plata y oro al 99,99 %.
2. PERSONAL 1 Trabajador: Analista.
3. EPP UTILIZADO • Estándar de Trabajador de Laboratorio/ Planta Concentradora.
• Guantes, Mandil y máscara facial de Rayón aluminizado.
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• Horno Eléctrico, • Extractor de Gases. • Bandeja de fierro en porcelana.
• Tenazas y pinza, • Espátula y brocha. • Balanza electrónica.
5. TRABAJOS PREVIOS
• Realiza el Check List del horno eléctrico. Debe estar 100% operativo.
• Se enciende el Extractor y se mantiene la ventilación durante todo el trabajo.
• El régulo de plomo está limpio y listo para copelar.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Calienta las copelas a
600 ºC.
• Quemadura.
• Incendio.
• Gasificación y humo.
• Usa el respirador permanente.
• Abre las ventanas para una mejor
ventilación.
2. Ingresa el régulo a la,
dentro del horno
caliente.
• Quemadura.
• Gasificación y humo.
• Volatilización de Ag.
• Usar el EPP de rayón aluminizado.
• Usar las tenazas.
• Temperatura máxima: 900 ºC.
3. A partir de 40 minutos
se verifica que se
volatiliza el plomo.
• Quemadura de la
cara.
• Inhalación de plomo.
• Usa el respirador permanente, los
anteojos y la máscara de rayón.
4. Al terminar de
volatilizar el plomo
retira las copelas.
• Quemadura de la
cara.
• Inhalación de plomo.
• Mantiene los controles del paso 3.
• Usa las tenazas y los guantes de
rayón.
5. Las copelas enfrían
por 10 minutos y se
llevan a pesar.
• Quemadura.
• Caída de persona y
pérdida de muestra.
• Se llevan las copelas en la bandeja.
• Se mantiene orden y limpieza
permanente en todo el Laboratorio.
6. Ataque del doré con
ácido sulfúrico.
• Inhalación de
vapores sulfurosos.
• Usa su respirador y guantes de
nitrilo.
7. Se seca el Au y se
pesa.
• Pérdida de muestra. • Trabaja con delicadeza.
7. SE PARALIZA LA OPERACIÓN
• Cuando hay corte de energía.
• Cuando se nota el mal funcionamiento de los equipos.
3. Preparado por:
Tec. Douglas Muñoz Vilca
ANALISTA QUÍMICO
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE SEGURIDAD
Aprobado por:
Ing. Henry R. Montalvo Tola
JEFE LABORATORIO QUÍMICO

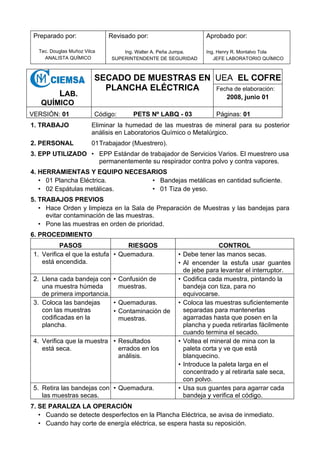

LAB.
QUÍMICO
SECADO DE MUESTRAS EN
PLANCHA ELÉCTRICA
UEA EL COFRE
Fecha de elaboración:
2008, junio 01
VERSIÓN: 01 Código: PETS Nº LABQ - 03 Páginas: 01
1. TRABAJO Eliminar la humedad de las muestras de mineral para su posterior
análisis en Laboratorios Químico o Metalúrgico.
2. PERSONAL 01Trabajador (Muestrero).
3. EPP UTILIZADO • EPP Estándar de trabajador de Servicios Varios. El muestrero usa
permanentemente su respirador contra polvo y contra vapores.
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• 01 Plancha Eléctrica. • Bandejas metálicas en cantidad suficiente.
• 02 Espátulas metálicas. • 01 Tiza de yeso.
5. TRABAJOS PREVIOS
• Hace Orden y limpieza en la Sala de Preparación de Muestras y las bandejas para
evitar contaminación de las muestras.
• Pone las muestras en orden de prioridad.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Verifica el que la estufa
está encendida.
• Quemadura. • Debe tener las manos secas.
• Al encender la estufa usar guantes
de jebe para levantar el interruptor.
2. Llena cada bandeja con
una muestra húmeda
de primera importancia.
• Confusión de
muestras.
• Codifica cada muestra, pintando la
bandeja con tiza, para no
equivocarse.
3. Coloca las bandejas
con las muestras
codificadas en la
plancha.
• Quemaduras.
• Contaminación de
muestras.
• Coloca las muestras suficientemente
separadas para mantenerlas
agarradas hasta que posen en la
plancha y pueda retirarlas fácilmente
cuando termina el secado.
4. Verifica que la muestra
está seca.
• Resultados
errados en los
análisis.
• Voltea el mineral de mina con la
paleta corta y ve que está
blanquecino.
• Introduce la paleta larga en el
concentrado y al retirarla sale seca,
con polvo.
5. Retira las bandejas con
las muestras secas.
• Quemadura. • Usa sus guantes para agarrar cada
bandeja y verifica el código.
7. SE PARALIZA LA OPERACIÓN
• Cuando se detecte desperfectos en la Plancha Eléctrica, se avisa de inmediato.
• Cuando hay corte de energía eléctrica, se espera hasta su reposición.
4. Preparado por:
Trab. Lorenzo Pedro Mamani Cabana
MUESTRERO DE LABORATORIO
QUÍMICO
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE
SEGURIDAD
Aprobado por:
Ing. Henry René Montalvo Tola
JEFE DE LABORATORIO
QUÍMICO
LAB.
QUÍMICO
TRITURACIÓN DE
MUESTRAS DE MINERAL
EN CHANCADORA 5X6
UEA EL COFRE
Fecha de elaboración:
2008, junio 01
VERSIÓN: 01 Código: PETS Nº LABQ - 04 Páginas: 01
1. TRABAJO Reducir de tamaño al mineral en un 70% malla 10 para su posterior
Cuarteado y Pulverizado.
2. PERSONAL 01 Trabajador (Muestrero).
3. EPP UTILIZADO • EPP Estándar de trabajador de Servicios Varios. El muestrero usa
permanentemente su respirador contra polvo.
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• 01 Chancadora de Quijadas 5x6. • 01 Cuarteadora.
• 01 Picadora de alambre. • 01 Martillo de 6 libras.
• 01 Yunque de forro de Molino. • .
5. TRABAJOS PREVIOS
• Hace la revisión PRE USO de la Chancadora verificando la limpieza de la misma.
• Verifica que la muestra tenga una granulometría menor de dos (02) pulgadas, en caso
contrario debe chancarlo con el martillo.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Enciende la
Chancadora.
• Electrocución. • Debe tener las manos secas y usar sus
guantes de jebe.
2. Vierte la muestra
seca a la
Chancadora.
• Inhalación de polvo.
• Atoro de la mandíbula.
• Trozos de mineral
pueden saltar fuera de la
chancadora.
• Usa su respirador con filtro P-100 en
forma permanente.
• La muestra debe estar seca.
• Si se atora usa la picadora.
• Se vierte sosteniendo la tapa como
escudo y usar anteojos de seguridad.
• Durante el proceso debe mantener
tapada la boca de la Chancadora.
3. Verifica que la
muestra ha sido bien
triturada.
• Perjuicio a la
Pulverizadora.
• Si la muestra tiene granulometría mayor
de media (1/2) pulgada se vierte de
nuevo a la Chancadora.
4. Retira el mineral ya
chancado y lo vierte
sobre la Cuarteadora.
• Análisis de una muestra
no representativa.
• Se agita la muestra prudentemente para
hacerla homogénea.
• Se vierte repetidas veces hasta lograr la
cantidad necesaria: 100 gr.
7. SE PARALIZA LA OPERACIÓN
• Cuando se detecte desperfectos mecánicos en la Chancadora.
• Cuando se recibe energía eléctrica intermitente o desabastecimiento.

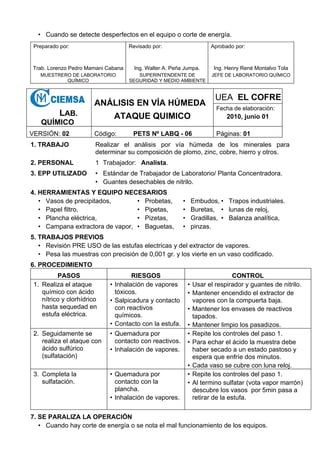

5. Preparado por:
Trab. Lorenzo Pedro Mamani Cabana
MUESTRERO DE LABORATORIO Q.
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE
SEGURIDAD Y MEDIO AMBIENTE
Aprobado por:
Ing. Henry René Montalvo Tola
JEFE DE LABORATORIO QUÍMICO
LAB.
QUÍMICO
PULVERIZADO DE
MUESTRAS DE MINERAL
EN LABORATORIO
UEA EL COFRE
Fecha de elaboración:
2010, junio 01
VERSIÓN: 01 Código: PETS Nº LABQ - 05 Páginas: 01
1. TRABAJO Reducción de las muestras chancadas a 100% malla 325 para su
análisis.
2. PERSONAL 01Trabajador (Muestrero).
3. EPP UTILIZADO • EPP Estándar de trabajador de Servicios Varios. El muestrero usa
permanentemente su respirador contra polvo.
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• 01 Pulverizadora de Anillos. • 01 Bandeja.
• 01 Kit de anillos y plato de acero. • 01 Espátula metálica.
• 01 Brocha. • 01 muestra de crisol recuperado.
5. TRABAJOS PREVIOS
• Hace la revisión PRE USO del equipo verificando la limpieza de los accesorios.
• Verifica que la muestra tenga una granulometría menor de media (1/2) pulgada y su
codificación no se haya perdido.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Vierte la muestra
triturada de la bandeja
entre los anillos.
• Inhalación de polvo.
• Pérdida de la
muestra en polvo.
• Usa su respirador con filtro P-100 en
forma permanente.
• El kit de anillos debe estar tapado.
• Se mantiene la puerta del equipo bien
cerrada durante el proceso.
3. Verifica que la muestra
ha sido bien
pulverizada.
• Perjuicio en el
análisis que se vaya
realizar.
• El equipo se gradúa para apagado
automático según la calidad de la
muestra.
• Se prueba con el tacto, si hubiera
deficiencia se vuelve a pulverizar.
4. Retira la muestra de
mineral y se llena en un
sobre.
• Análisis de una
muestra no
representativa.
• Se usa la espátula para llenar el sobre y
se limpia completamente con la brocha.
5. Limpia los anillos y el
plato receptor.
• Análisis de una
muestra no
representativa.
• Cada vez que se cambia el tipo de
mineral se hace un pulverizado de las
muestras de crisol recuperado.
• Nuevamente se limpia exhaustivamente
los anillos y el plato con la brocha.
7. SE PARALIZA LA OPERACIÓN
6. • Cuando se detecte desperfectos en el equipo o corte de energía.
Preparado por:
Trab. Lorenzo Pedro Mamani Cabana
MUESTRERO DE LABORATORIO
QUÍMICO
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE
SEGURIDAD Y MEDIO AMBIENTE
Aprobado por:
Ing. Henry René Montalvo Tola
JEFE DE LABORATORIO QUÍMICO
LAB.
QUÍMICO
ANÁLISIS EN VÍA HÚMEDA
ATAQUE QUIMICO
UEA EL COFRE
Fecha de elaboración:
2010, junio 01
VERSIÓN: 02 Código: PETS Nº LABQ - 06 Páginas: 01
1. TRABAJO Realizar el análisis por vía húmeda de los minerales para
determinar su composición de plomo, zinc, cobre, hierro y otros.
2. PERSONAL 1 Trabajador: Analista.
3. EPP UTILIZADO • Estándar de Trabajador de Laboratorio/ Planta Concentradora.
• Guantes desechables de nitrilo.
4. HERRAMIENTAS Y EQUIPO NECESARIOS
• Vasos de precipitados, • Probetas, • Embudos, • Trapos industriales.
• Papel filtro, • Pipetas, • Buretas, • lunas de reloj,
• Plancha eléctrica, • Pizetas, • Gradillas, • Balanza analítica,
• Campana extractora de vapor, • Baguetas, • pinzas.
5. TRABAJOS PREVIOS
• Revisión PRE USO de las estufas electricas y del extractor de vapores.
• Pesa las muestras con precisión de 0,001 gr. y los vierte en un vaso codificado.
6. PROCEDIMIENTO
PASOS RIESGOS CONTROL
1. Realiza el ataque
químico con ácido
nítrico y clorhídrico
hasta sequedad en
estufa eléctrica.
• Inhalación de vapores
tóxicos.
• Salpicadura y contacto
con reactivos
químicos.
• Contacto con la estufa.
• Usar el respirador y guantes de nitrilo.
• Mantener encendido el extractor de
vapores con la compuerta baja.
• Mantener los envases de reactivos
tapados.
• Mantener limpio los pasadizos.
2. Seguidamente se
realiza el ataque con
ácido sulfúrico
(sulfatación)
• Quemadura por
contacto con reactivos.
• Inhalación de vapores.
• Repite los controles del paso 1.
• Para echar el ácido la muestra debe
haber secado a un estado pastoso y
espera que enfríe dos minutos.
• Cada vaso se cubre con luna reloj.
3. Completa la
sulfatación.
• Quemadura por
contacto con la
plancha.
• Inhalación de vapores.
• Repite los controles del paso 1.
• Al termino sulfatar (vota vapor marrón)
descubre los vasos por 5min pasa a
retirar de la estufa.
7. SE PARALIZA LA OPERACIÓN
• Cuando hay corte de energía o se nota el mal funcionamiento de los equipos.
7. • Cuando no se cuenta con el EPP adecuado.
Preparado por:
Ing. Bartolomé N. Flores R.
ASISTENTE JEFE
LABORATORIO QUIMICO.
Revisado por:
Ing. Walter A. Peña Jumpa.
SUPERINTENDENTE DE
SEGURIDAD
Aprobado por:
Ing. Henry Montalvo Tola
JEFE DE LABORATORIO
QUIMICO.
LAB.
QUÍMICO
ANALISIS POR VIA HUMEDA
PREPARACION Y
TITULACION DE MUESTRAS
UEA EL COFRE
Fecha de elaboración:
2010, junio 01
VERSIÓN: 02 Código: PETS Nº LABQ - 07 Páginas: 01
1. TRABAJO: Realizar la titulación de muestras para determinar sus leyes en
plomo, zinc, cobre, hierro y otros.
2. PERSONAL. 01 Trabajador, Analista.
3. EPP UTILIZADO.
• Estándar de Trabajador de Laboratorio/ Planta Concentradora.
• Guantes desechables de nitrilo
4. HERRAMIENTAS Y EQUIPO NECESARIOS.
• Vasos de precipitados, • Bureta,
• Baguetas.
5. TRABAJOS PREVIOS.
• Enfriar las muestras (Soluciones) hasta los 0º C
• Llenar la Bureta con la solución titulante EDTA.
• Verificación de reactivos y soluciones
6. PROCEDIMIENTO.
ACTIVIDAD RIESGO CONTROL
1. Preparación y
carguío de
soluciones a la
bureta.
• Inhalación, ingestión de
vapores y gases tóxicos.
• Contacto con las
soluciones a titular.
• Contar con respirador contra gases y
polvos.
• Contar con guantes de nitrilo.
• Mantener cerrado o tapados los
envases de reactivos antes y después
de usarlos.
2. Titulación gota a
gota hasta que se
observe el
cambio de color.
• Inhalación, ingestión de
vapores y gases tóxicos.
• Contar con respirador contra gases y
polvos.
• Contar con guantes de nitrilo.
• Contar con anteojos
• Anotación y verificación del gasto
realizado por la solución titulante en la
bureta.
• Mantener limpio y ordenado el área de
8. trabajo.
7. SE PARALIZA LA OPERACIÓN.
• Corte de fluido eléctrico.
Preparado Por:
Ing. Bartolomé N. Flores R.
ASISTENTE JEFE DE
LABORATORIO QUIMICO
Revisado Por:
Ing. Walter A. Peña Jumpa
SUPERINTENDENTE DE
SEGURIDAD
Aprobado por:
Ing. Henry Montalvo Tola
JEFE DE LABORATORIO
QUIMICO
