Este documento describe los conceptos básicos de las redes TCP/IP, incluyendo direcciones IP, máscaras de subred, DHCP y DNS. Explica cómo configurar las direcciones IP y comprobar la conectividad de red usando herramientas como ipconfig. El documento también detalla un procedimiento experimental para configurar una red entre dos computadoras usando un cable cruzado y asignando direcciones IP.

1. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

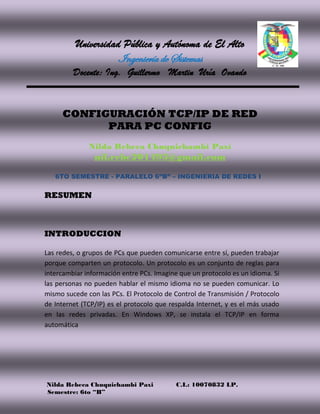

Universidad Pública y Autónoma de El Alto
Ingeniería de Sistemas
Docente: Ing. Guillermo Martin Uría Ovando
CONFIGURACIÓN TCP/IP DE RED
PARA PC CONFIG
Nilda Rebeca Chuquichambi Paxi
nil.rebe201493@gmail.com
6TO SEMESTRE - PARALELO 6”B” – INGENIERIA DE REDES I
RESUMEN
INTRODUCCION
Las redes, o grupos de PCs que pueden comunicarse entre sí, pueden trabajar
porque comparten un protocolo. Un protocolo es un conjunto de reglas para
intercambiar información entre PCs. Imagine que un protocolo es un idioma. Si
las personas no pueden hablar el mismo idioma no se pueden comunicar. Lo
mismo sucede con las PCs. El Protocolo de Control de Transmisión / Protocolo
de Internet (TCP/IP) es el protocolo que respalda Internet, y es el más usado
en las redes privadas. En Windows XP, se instala el TCP/IP en forma
automática

2. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

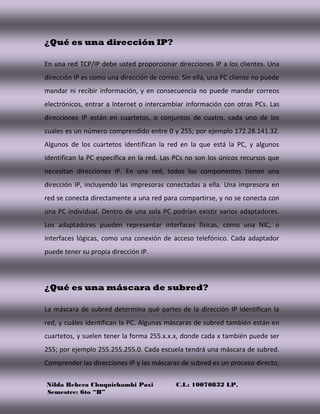

¿Qué es una dirección IP?
En una red TCP/IP debe usted proporcionar direcciones IP a los clientes. Una
dirección IP es como una dirección de correo. Sin ella, una PC cliente no puede
mandar ni recibir información, y en consecuencia no puede mandar correos
electrónicos, entrar a Internet o intercambiar información con otras PCs. Las
direcciones IP están en cuartetos, o conjuntos de cuatro, cada uno de los
cuales es un número comprendido entre 0 y 255; por ejemplo 172.28.141.32.
Algunos de los cuartetos identifican la red en la que está la PC, y algunos
identifican la PC específica en la red. Las PCs no son los únicos recursos que
necesitan direcciones IP. En una red, todos los componentes tienen una
dirección IP, incluyendo las impresoras conectadas a ella. Una impresora en
red se conecta directamente a una red para compartirse, y no se conecta con
una PC individual. Dentro de una sola PC podrían existir varios adaptadores.
Los adaptadores pueden representar interfaces físicas, como una NIC, o
interfaces lógicas, como una conexión de acceso telefónico. Cada adaptador
puede tener su propia dirección IP.
¿Qué es una máscara de subred?
La máscara de subred determina qué partes de la dirección IP identifican la
red, y cuáles identifican la PC. Algunas máscaras de subred también están en
cuartetos, y suelen tener la forma 255.x.x.x, donde cada x también puede ser
255; por ejemplo 255.255.255.0. Cada escuela tendrá una máscara de subred.
Comprender las direcciones IP y las máscaras de subred es un proceso directo,

3. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

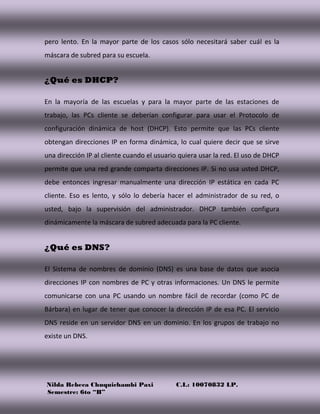

pero lento. En la mayor parte de los casos sólo necesitará saber cuál es la
máscara de subred para su escuela.
¿Qué es DHCP?
En la mayoría de las escuelas y para la mayor parte de las estaciones de
trabajo, las PCs cliente se deberían configurar para usar el Protocolo de
configuración dinámica de host (DHCP). Esto permite que las PCs cliente
obtengan direcciones IP en forma dinámica, lo cual quiere decir que se sirve
una dirección IP al cliente cuando el usuario quiera usar la red. El uso de DHCP
permite que una red grande comparta direcciones IP. Si no usa usted DHCP,
debe entonces ingresar manualmente una dirección IP estática en cada PC
cliente. Eso es lento, y sólo lo debería hacer el administrador de su red, o
usted, bajo la supervisión del administrador. DHCP también configura
dinámicamente la máscara de subred adecuada para la PC cliente.
¿Qué es DNS?
El Sistema de nombres de dominio (DNS) es una base de datos que asocia
direcciones IP con nombres de PC y otras informaciones. Un DNS le permite
comunicarse con una PC usando un nombre fácil de recordar (como PC de
Bárbara) en lugar de tener que conocer la dirección IP de esa PC. El servicio
DNS reside en un servidor DNS en un dominio. En los grupos de trabajo no
existe un DNS.

4. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

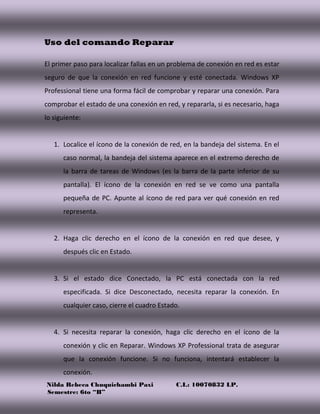

Uso del comando Reparar
El primer paso para localizar fallas en un problema de conexión en red es estar
seguro de que la conexión en red funcione y esté conectada. Windows XP
Professional tiene una forma fácil de comprobar y reparar una conexión. Para
comprobar el estado de una conexión en red, y repararla, si es necesario, haga
lo siguiente:
1. Localice el ícono de la conexión de red, en la bandeja del sistema. En el
caso normal, la bandeja del sistema aparece en el extremo derecho de
la barra de tareas de Windows (es la barra de la parte inferior de su
pantalla). El ícono de la conexión en red se ve como una pantalla
pequeña de PC. Apunte al ícono de red para ver qué conexión en red
representa.
2. Haga clic derecho en el ícono de la conexión en red que desee, y
después clic en Estado.
3. Si el estado dice Conectado, la PC está conectada con la red
especificada. Si dice Desconectado, necesita reparar la conexión. En
cualquier caso, cierre el cuadro Estado.
4. Si necesita reparar la conexión, haga clic derecho en el ícono de la
conexión y clic en Reparar. Windows XP Professional trata de asegurar
que la conexión funcione. Si no funciona, intentará establecer la
conexión.

5. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

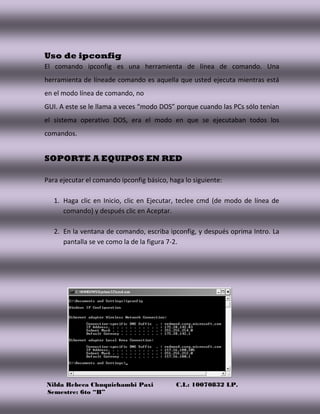

Uso de ipconfig
El comando ipconfig es una herramienta de línea de comando. Una
herramienta de líneade comando es aquella que usted ejecuta mientras está
en el modo línea de comando, no
GUI. A este se le llama a veces “modo DOS” porque cuando las PCs sólo tenían
el sistema operativo DOS, era el modo en que se ejecutaban todos los
comandos.
SOPORTE A EQUIPOS EN RED
Para ejecutar el comando ipconfig básico, haga lo siguiente:
1. Haga clic en Inicio, clic en Ejecutar, teclee cmd (de modo de línea de
comando) y después clic en Aceptar.
2. En la ventana de comando, escriba ipconfig, y después oprima Intro. La
pantalla se ve como la de la figura 7-2.

6. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

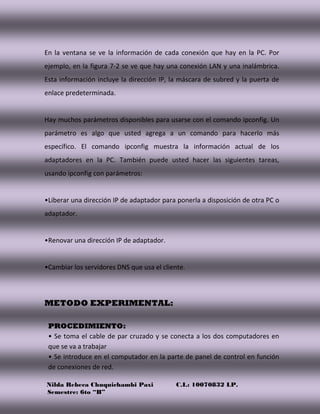

En la ventana se ve la información de cada conexión que hay en la PC. Por
ejemplo, en la figura 7-2 se ve que hay una conexión LAN y una inalámbrica.
Esta información incluye la dirección IP, la máscara de subred y la puerta de
enlace predeterminada.
Hay muchos parámetros disponibles para usarse con el comando ipconfig. Un
parámetro es algo que usted agrega a un comando para hacerlo más
específico. El comando ipconfig muestra la información actual de los
adaptadores en la PC. También puede usted hacer las siguientes tareas,
usando ipconfig con parámetros:
•Liberar una dirección IP de adaptador para ponerla a disposición de otra PC o
adaptador.
•Renovar una dirección IP de adaptador.
•Cambiar los servidores DNS que usa el cliente.
METODO EXPERIMENTAL:
PROCEDIMIENTO:
• Se toma el cable de par cruzado y se conecta a los dos computadores en
que se va a trabajar
• Se introduce en el computador en la parte de panel de control en función
de conexiones de red.

7. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

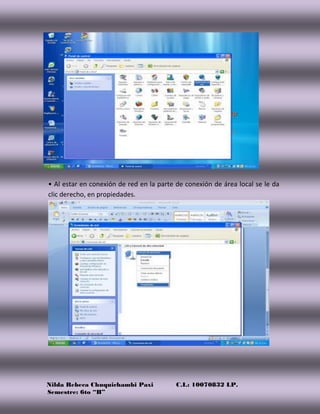

• Al estar en conexión de red en la parte de conexión de área local se le da
clic derecho, en propiedades.

8. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

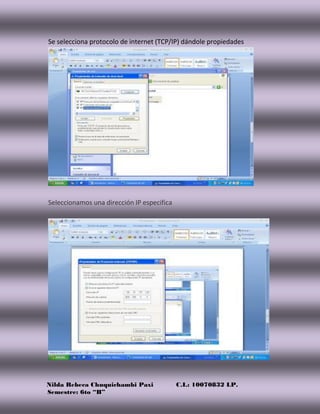

Se selecciona protocolo de internet (TCP/IP) dándole propiedades
Seleccionamos una dirección IP especifica

9. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

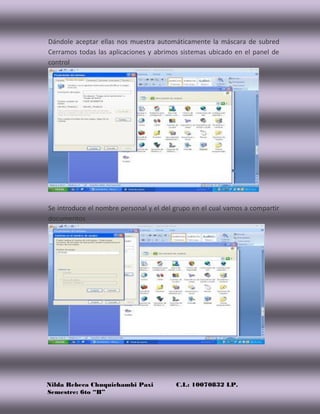

Dándole aceptar ellas nos muestra automáticamente la máscara de subred
Cerramos todas las aplicaciones y abrimos sistemas ubicado en el panel de
control
Se introduce el nombre personal y el del grupo en el cual vamos a compartir
documentos

10. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
Se ingresa a inicio en la opción de ejecutar
Después de haber entrado le damos el símbolo del sistema

11. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

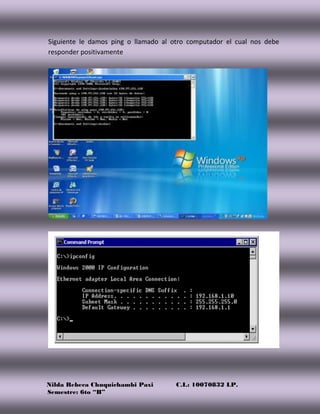

Siguiente le damos ping o llamado al otro computador el cual nos debe
responder positivamente

12. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
CONCLUSION
Se instaló y configuró una red mediante el uso del protocolo TCP/IP con el fin de
identificar sus componentes principales. Con esto se pudo analizar la correcta operación
del esquema de red mediante las herramientas ofrecidas por el protocolo TCP/IP.
BIBLIOGRAFIA
[1]Titulo: “APUNTES DE REDES”. http:
//www.ignside.net/man/redes._junio, 2005
[2]Titulo: “REDES DE COMPUTADORAS”. La Habana: Ed. Félix Varela,
2002.
[3]Titulo: “REDES COMUNICACIÓN Y
EL LABORATORIO DE INFORMÁTICA.”. YÁNEZ MENDEZ, JOSÉ 2002.
[4]Titulo: RED P2P, www.wikipedia.com
[5]Titulo: “Shaughnessy”, Tom. Manual de Cisco. MCGRAW HILL 2000.
