Este documento describe los principales componentes de un sistema de comunicación digital, incluyendo los tipos de canales, modelos de canal, características como atenuación, ancho de banda limitado, ruido y distorsión por retardo. Explica cómo estos factores afectan la capacidad del canal y la tasa de transmisión de datos, y presenta ejemplos para ilustrar conceptos como relación señal-ruido y energía por bit sobre densidad de ruido.

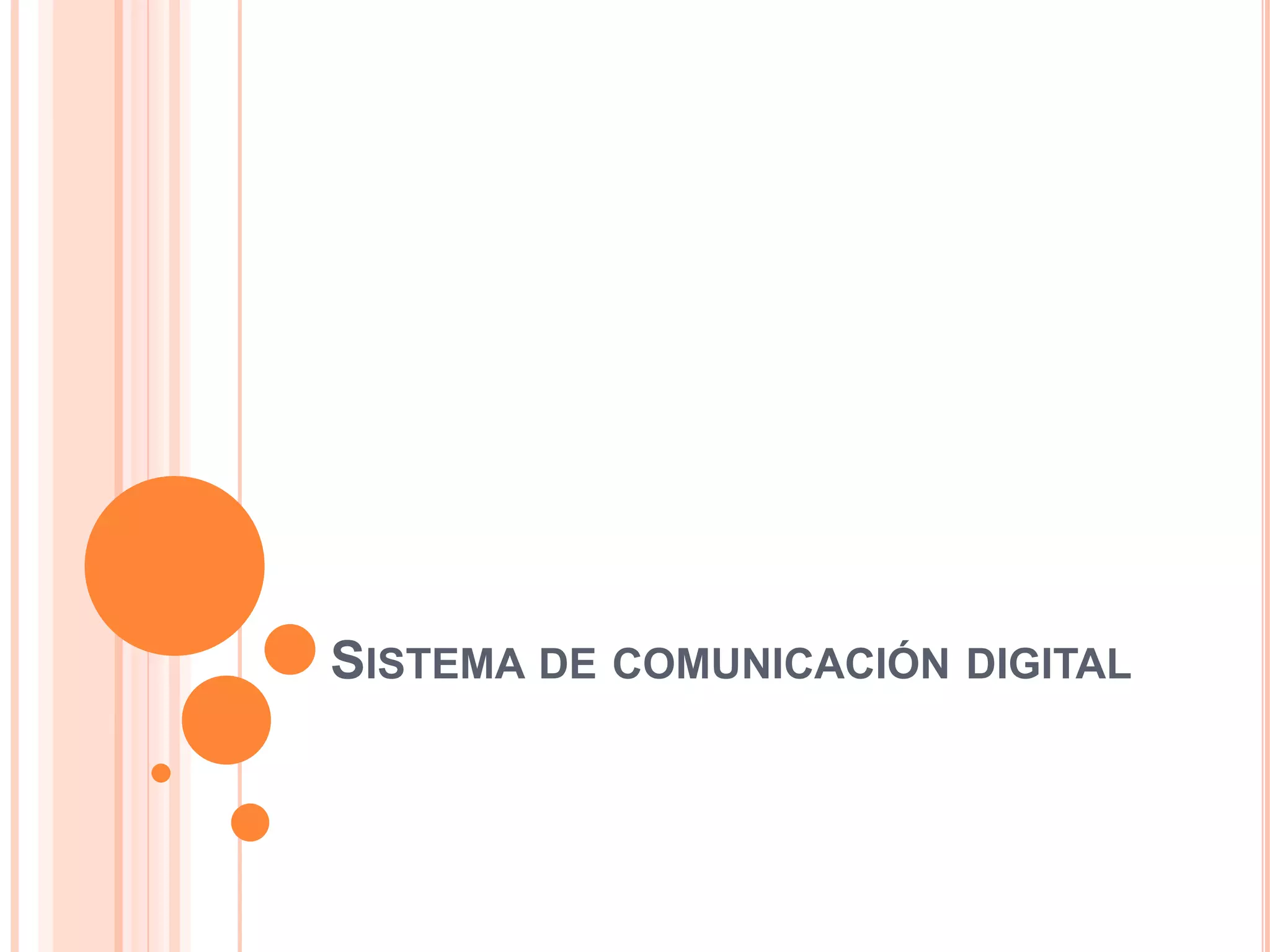

1. Sistema de comunicación digital

4. Canal de Comunicación

5. Tipos de canal AWGN. Ruido blanco gaussiano. Distribución gaussiana. Pdf .

6. Rayleigh Multitrayectoria. Rician Multitrayectoria más línea directa.

7. Modelos de canal Banda angosta Clima. Sombras Banda ancha Banda angosta Multitrayectoria Modelo de Suzuki

8. Banda ancha

9. Características Atenuación Ancho de banda limitado Ruido Distorsión por retardo.

10. Atenuación Disminución de amplitud o potencia de la señal. Solución. Amplificadores Reforzadores. Problema: La atenuación no se presenta de forma homogénea. Solución: Ecualizadores

11. Potencia A=10log10(P1/P2) Ganancia G=10log10(P2/P1) Ejemplo: Un canal de transmisión entre dos DTE en comunicación consta de tres secciones. La primera introduce una atenuación de 14 dB, la segunda una amplificación de 19 dB y la tercera una atenuación de 9dB. Si suponemos un nivel de potencia media de 250mW. Calcule el nivel de potencia medio del canal.

12. Ancho de banda limitado Todo medio de transmisión tiene un ancho de banda limitado. Telefónico. UTP. Coaxial. TDMA. CDMA. Fibra óptica. Al transmitir datos se requiere cuantificar el ancho de banda requerido.

13. Análisis de fourier. Señal periódica. Serie infinita de frecuencias senoidales. Peor secuencia posible. Frecuencia más alta.

14. Unipolar Bipolar. Frecuencia fundamental Armónicos

15. Es satisfactorio el rendimiento de un canal con un ancho de banda desde 0Hz hasta una frecuencia igual a la mitad de la tasa de bits. Canal que deje pasar solo componentes de frecuencia hasta la frecuencia de la secuencia binaria 10101010 Ejemplo: Una señal binaria con tasa de 500bps se va a transmitir por un canal de comunicación. Calcule el ancho de banda mínimo requerido suponiendo que se va a recibir. Solo la fo. La fundamental y la tercera armónica. La fundamental, la tercera y la quinta armónica.

16. De una señal cuadrada generada por un transmisor binario considera para en su generación 20 armónicos impares. Si la señal se propaga por un canal de transmisión, UTP cuyo ancho de banda es de 100MHZ y frecuencias de operación desde 100MHz hasta 200MHz. Cuales serán los armónicos que se atenuarán al pasar por éste, si: A) la tasa de bits de la señal es de 200Mbps, 300Mbps, 400Mbps.

17. ruido Perturbación parásita agregado al canal de datos o a una señal. Cuantificación del nivel de ruido: Relación señal a ruido La tasa de información máxima teórica se relaciona con la SNR. Capacidad del canal. Ley de Shannon Hartley.

18. Con la finalidad de conseguir una mínima BER (tasa de error de bit) es necesario considerar el nivel de señal (energía) mínimo que debe usarse respecto del ruido. Relación Energía de Bit con respecto a densidad de ruido. EbNo. Siendo: k. constante de boltzmann. 1.3803X10-23 joules/K T. temperatura en grados Kelvin. K=C+273

19. Considerando el ancho de banda de la PSTN de 3KHz y una relación señal a ruido de 20dB, calcule la tasa máxima de información que puede obtenerse. Si el equipo transmisor envía una señal de 250mW, cual es la densidad de ruido del canal? Se tiene que transmitir datos por la PSTN. Si la relación señal a ruido en el receptor es de 12dB. Calcule la tasa de datos que puede obtenerse suponiendo una EbNo de a) 15dB b) 9dB. Si la potencia de la señal es de 250mW, cual es la energía de bit necesaria para su propagación en cada caso.

20. Distorsión por retardo La tasa de propagación de una señal varía con la frecuencia de la señal. La magnitud de la distorsión aumenta conforme se incrementa la tasa de bits. Algunas de las componentes de frecuencia asociadas a cada transición de bit se retrasan y comienzan a interferir las componentes de frecuencia asociadas a un bit posterior. Interferencia intersímbolos. Genera errores de bit – muestreo erróneo. Monitoreo – Diagrama de ojo.

21. Tasas Capacidad del canal. Transmisiones multinivel - Nyquist Tasa de bit. Tasa de baudios o tasa de señalización Eficiencia del canal
