1. LOSAS DE ENTREPISO,
CUBIERTAS,
MUROS DIVISORIOS Y
PARAPETOS

2.  Losa Elemento de concreto o mortero con
arena o grava colocado sobre material de
afirmado y que sirve de
 soporte al piso acabado.

3. El entrepiso debe diseñarse para las cargas
verticales establecidas en el Título B del
presente Reglamento. Debe poseer suficiente rigidez en
su propio plano para garantizar su trabajo como
diafragma.
— REQUISITOS
Los esfuerzos de contacto por las cargas
concentradas de dinteles, vigas o elementos de
placa, no
pueden exceder el 40 % de la resistencia bruta
especificada para las unidades de mampostería.

4. Cuando se utilicen placas prefabricadas el espesor real
mínimo del muro debe ser de 120 mm y el apoyo
de la placa no puede ser inferior a 20 mm. Para
considerarla como diafragma se debe utilizar un
recubrimiento con espesor mínimo 25 mm con resistencia a
la compresión al menos de 7,5 MPa a los 28
días y reforzado al menos en la dirección transversal a
la de carga. Los elementos de la losa deben
apuntalarse provisionalmente hasta que se garantice el
trabajo de conjunto de losa y de muro.

5. ESPESOR MÍNIMO DE LOSAS El espesor mínimo
de una losa depende del sistema de entrepiso
utilizado y del tipo de apoyo o elementos de soporte de
acuerdo con la tabla E.5.1-1
Tabla E.5.1-1
TIPO DE
LOSA
CONDICIÓN DE APOYO
Simplemente
apoyada
Un apoyo
continuo
Continuo con
voladizo
Maciza L/20 L/24 L/10
Aligerada
(Viguetas en
una dirección)
L/16 L/18.5 L/8
Si la losa se construye con elementos prefabricados, estos deben unirse
entre ellos y deben conectarse a las vigas que rodean la vivienda

6. Las losas macizas están conformadas por una sola sección
de concreto, el cual se
encuentra reforzado en ambas direcciones. La losa debe
tener por lo menos dos muros de apoyo y estos siempre
deben ser opuestos.

7. Refuerzo mínimo — El refuerzo mínimo de acero
que debe colocarse en la losa maciza será el
estipulado por la tabla E.5.1-2. El refuerzo indicado
solo puede ser utilizado para condiciones de carga
estructuras del grupo de uso I.
Tabla E.5.1-2 Refuerzo mínimo en losas macizas
Luz de Diseño
(m)
Espesor
Mínimo
(mm)
Refuerzo Mínimo
Principal Secundario
1.0 – 2.0 80 1 N° 4 cada 300 mm 1 N° 2 cada 200 mm
2.1 – 2.5 100 1 N° 4 cada 300 mm 1 N° 2 cada 150 mm
2.6 – 3.0 120 1 N° 4 cada 250 mm 1 N° 3 cada 250 mm
3.1 – 3.5 150 1 N° 4 cada 250 mm 1 N° 3 cada 200 mm

8. LOSAS ALIGERADAS — Las losas aligeradas
son utilizadas para salvar luces más grandes que
las losas macizas. Este sistema reemplaza parte de la
sección de concreto por material aligerarte, el cual pude
ser de cajones de madera, casetones de esterilla de
guadua, ladrillos o bloques.

9. Componentes de una losa aligerada —
Generalmente una losa aligerada esta
conformada por cuatro componentes principales. Una
torta inferior de concreto, los elementos aligerantes la
placa superior y las viguetas en concreto reforzado.
La torta inferior — La torta inferior se construye
con un mortero de arena y cemento con una
dosificación mínima de un aparte de cemento por tres
de arena. Debe tener un espesor
mínimo de 20 mm y máximo de 30 mm. Se debe
reforzar con alambrón cada 300 mm en ambas
direcciones o con malla de gallinero con ojo de 25 mm

10. Los elementos aligerantes — Estos elementos
se colocan de tal manera que formen las
cavidades de las viguetas.
La placa superior — Es un concreto fundido
monolíticamente con el sistema de piso.
El espesor de la placa debe ser de 50 mm. La placa se
debe reforzar con varilla N° 2 cada 300 mm
en ambas direcciones o con malla electro-soldada
equivalente a la cuantía anterior.
Las viguetas — Son los elementos que contienen
el refuerzo principal de la losa. El
ancho de las viguetas debe ser mínimo de 80 mm y su
espaciamiento máximo entre ejes será de 600
mm.

11. Refuerzo mínimo — El refuerzo mínimo de
acero que debe colocarse en la losa aligerada
será
el estipulado por la tabla E.5.1-3. El refuerzo indicado
solo puede ser utilizado para condiciones de carga para
estructuras del grupo de uso I.

12. Tabla E.5.1-3
Refuerzo mínimo para viguetas
de losas aligeradas
Luz (m)+
Espesor
total
placa
(mm)
Refuerzo
inferior
continuo
Refuerzo
inferior
complement
ario
en el centro
de la
luz
Refuerzo
superior
continuo
Refuerzo
superior
complementa
rio para vigas
de varias
luces en los
apoyos
internos
Estribos
1.0– 2.5 150 1 N° 4 1 N° 4 N° 2 cada
80 mm
2.6 – 3.5 200 1 N° 4 1 N° 4
N° 2 cada
80 mm
4.5 3.6 – 280 1 N° 4 1 N° 3 1 N° 4 1 N° 3 N° 2 cada
120 mm
4.6 – 5.5 350 1 N° 4 1 N° 3 1 N° 4 1 N° 3 N° 2 cada
150 mm
Los refuerzos especificados en la tabla E.5.1-3, solo son aplicables para una
carga muerta de muros y acabados de máximo 1 kN/m2, y una carga viva de 1.8
kN/m2

13. E.5.2 — CUBIERTAS
Los elementos portantes de cubierta, de cualquier
material, deben conformar un conjunto estable para
cargas laterales. Por lo tanto, se deben disponer
sistemas de anclaje en los apoyos y suficientes
elementos de arriostramiento como tirantes,
contravientos, riostras, etc. que garanticen la estabilidad
del conjunto.

14. SOLERAS — Las correas o los elementos que
transmitan las cargas de cubierta a los muros
estructurales de carga, deben diseñarse para que puedan
transferir las cargas tanto verticales como horizontales y
deben anclarse en la solera que sirve de amarre al muro
confinado (viga o cinta de amarre).

15. CUBIERTAS EN CONCRETO — Cuando la
cubierta sea construida en concreto reforzado
debe cumplir los requisitos de E.5.1. Deben tomarse
precauciones para evitar que la exposición directa a la
radiación solar produzca expansiones y contracciones
que lesionen la integridad de los muros estructurales.

16. SECCIONES Y ESPACIAMIENTOS DE
ELEMENTOS PORTANTES DE CUBIERTAS —
Pueden utilizarse
los valores dados en las tablas E.9.2-1 y E.9.2-2, para
construcción de cubiertas con correas de guadua y correas
de madera, respectivamente.

17. E.5.3 — MUROS DIVISORIOS
Los muros divisorios sólo cumplen la función de separar
espacios dentro de la edificación y por lo tanto no se
consideran estructurales. Deben ser capaces de resistir las
fuerzas que el sismo les impone bajo su
propio peso.

18. Cuando el muro divisorio consista en un solo paño aislado,
debe anclarse al diafragma superior
por medio de refuerzos resistentes a tracción, que
impidan su vuelco. Los elementos divisorios en materiales
más
flexibles (madera, canceles, cartón y yeso, plástico, etc.) se
deben anclar a la estructura principal.
Los muros divisorios de mampostería deben estar
adheridos a la estructura general de la edificación
mediante mortero de pega en los bordes de contacto
con los diafragmas superior e inferior y con los muros
estructurales adyacentes.

19. E.5.4 — PARAPETOS Y ANTEPECHOS
Los parapetos actúan como elementos en
voladizo sometidos a una fuerza horizontal
perpendicular a su propio plano
Todo tipo de parapeto de altura igual o inferior a
1.5 m se debe anclar al diafragma
inmediatamente inferior mediante una cinta de remate
y columnas de amarre ubicadas a distancias no
mayores de 3 m, teniendo siempre una columna de
amarre en cada extremo. Los parapetos de alturas
mayores a la indicada deben diseñarse siguiendo las
prescripciones del Título D.

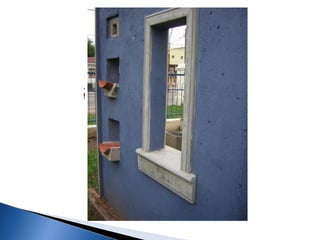

20. Antepechos — Los antepechos de mampostería
para balcones se deben anclar al diafragma
inferior mediante una cinta de remate y columnas
ubicadas en las esquinas, en los extremos y a distancias
intermedias no mayores de 1.5 m.

21. .
!
