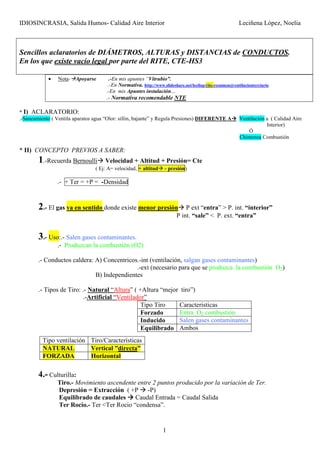

1. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
1
Sencillos aclaratorios de DIÁMETROS, ALTURAS y DISTANCIAS de CONDUCTOS.
En los que existe vacío legal por parte del RITE, CTE-HS3
• Nota- Apoyarse .-En mis apuntes “Vitrubio”.
.-En Normativa. http://www.slideshare.net/lecilop/rite-resumenejventilacionterciario
.-En mis Apuntes instalación…
.- Normativa recomendable NTE
* I) ACLARATORIO:
.-Saneamiento ( Ventila aparatos agua “Olor: sifón, bajante” y Regula Presiones) DIFERENTE A Ventilación a ( Calidad Aire
Interior)
Ó
Chimenea Combustión
* II) CONCEPTO PREVIOS A SABER:
1.-Recuerda Bernoulli Velocidad + Altitud + Presión= Cte
( Ej: A= velocidad, + altitud - presión)
.- + Ter = +P = -Densidad
2.- El gas va en sentido donde existe menor presión P ext “entra” > P. int. “interior”
P int. “sale” < P. ext. “entra”
3.- Uso:.- Salen gases contaminantes.
.- Produzcan la combustión (O2)
.- Conductos caldera: A) Concentricos.-int (ventilación, salgan gases contaminantes)
.-ext (necesario para que se produzca la combustión O2)
B) Independientes
.- Tipos de Tiro: .- Natural “Altura” ( +Altura “mejor tiro”)
.-Artificial “Ventilador”
Tipo Tiro Caracteristicas
Forzado Entra O2 combustión
Inducido Salen gases contaminantes
Equilibrado Ambos
4.- Culturilla:
Tiro.- Movimiento ascendente entre 2 puntos producido por la variación de Ter.
Depresión = Extracción ( +P -P)
Equilibrado de caudales Caudal Entrada = Caudal Salida
Ter Rocio.- Ter <Ter Rocio “condensa”.
Tipo ventilación Tiro/Características
NATURAL Vertical ”directa”
FORZADA Horizontal

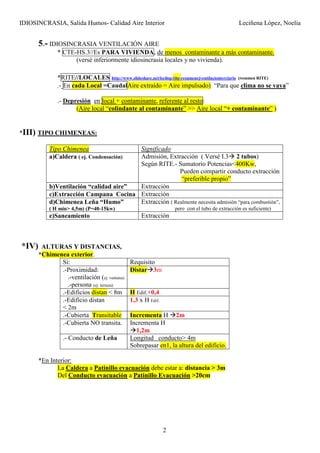

2. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
2
5.- IDIOSINCRASIA VENTILACIÓN AIRE
* CTE-HS.3//Es PARA VIVIENDA, de menos contaminante a más contaminante.
(versé inferiormente idiosincrasia locales y no vivienda).
*RITE//LOCALES http://www.slideshare.net/lecilop/rite-resumenejventilacionterciario (resumen RITE)
.- En cada Local =CaudalAire extraído = Aire impulsado) “Para que clima no se vaya”
.- Depresión en local + contaminante, referente al resto:
(Aire local “colindante al contaminante” >> Aire local “+ contaminante” )
*III) TIPO CHIMENEAS:
*IV) ALTURAS Y DISTANCIAS,
*Chimenea exterior.
Si: Requisito
.-Proximidad:
.-ventilación (ej: ventana)
.-persona (ej: terraza)
Distar 3m
.-Edificios distan < 8m H Edif.+0,4
.-Edificio distan
< 2m
1,3 x H Edif.
.-Cubierta Transitable Incrementa H 2m
.-Cubierta NO transita. Incrementa H
1,2m
.- Conducto de Leña Longitud conducto> 4m
Sobrepasar en1, la altura del edificio.
*En Interior:
La Caldera a Patinillo evacuación debe estar a: distancia > 3m
Del Conducto evacuación a Patinillo Evacuación >20cm
Tipo Chimenea Significado
a)Caldera ( ej. Condensación) Admisión, Extracción ( Versé I.3 2 tubos)
Según RITE.- Sumatorio Potencias<400Kw,
Pueden compartir conducto extracción
“preferible propio”
b)Ventilación “calidad aire” Extracción
c)Extracción Campana Cocina Extracción
d)Chimenea Leña “Humo”
( H mín> 4,5m) (P=40-15kw)
Extracción ( Realmente necesita admisión “para combustión”,
pero con el tubo de extracción es suficiente)
e)Saneamiento Extracción

3. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
3

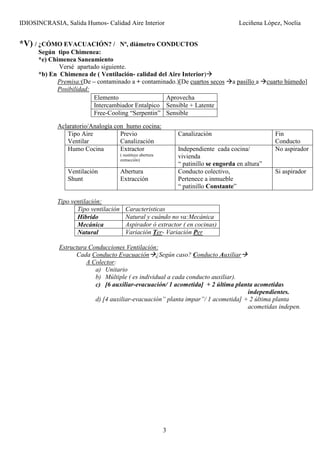

*V) / ¿CÓMO EVACUACIÓN? / Nº, diámetro CONDUCTOS
Según tipo Chimenea:
*e) Chimenea Saneamiento
Versé apartado siguiente.
*b) En Chimenea de ( Ventilación- calidad del Aire Interior)
Premisa:(De – contaminado a + contaminado.)[De cuartos secos a pasillo a cuarto húmedo]
Posibilidad:
Aclaratorio/Analogía con humo cocina:
Tipo Aire
Ventilar
Previo
Canalización
Canalización Fin
Conducto
Humo Cocina Extractor
( sustituye abertura
extracción)
Independiente cada cocina/
vivienda
“ patinillo se engorda en altura”
No aspirador
Ventilación
Shunt
Abertura
Extracción
Conducto colectivo,
Pertenece a inmueble
“ patinillo Constante”
Si aspirador
Tipo ventilación:
Tipo ventilación Caracteristicas
Hibrido Natural y cuándo no va:Mecánica
Mecánica Aspirador ó extractor ( en cocinas)
Natural Variación Ter- Variación Per
Estructura Conducciones Ventilación:
Cada Conducto Evacuación ¿Según caso? Conducto Auxiliar
A Colector:
a) Unitario
b) Múltiple ( es individual a cada conducto auxiliar).
c) [6 auxiliar-evacuación/ 1 acometida] + 2 última planta acometidas
independientes.
d) [4 auxiliar-evacuación” planta impar”/ 1 acometida] + 2 última planta
acometidas indepen.
Elemento Aprovecha
Intercambiador Entalpico Sensible + Latente
Free-Cooling “Serpentin” Sensible

4. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
4
CasoB.C
Sección Conductos/ cada tramo
V. Hibrida (Caudal “tabla 2.1” CTE.HS.3.2 ) + ( versé –CTE.HS.3---4.2)
V. Mecánica A.- Si contigua habitable ( 2,5x”) + ( “ )
B.-Si cubierta (1,5 x “ ) + ( “ )
* Caso Chimenea a) Caldera, c) Campana Cocina d) chimenea leña“humo”
Versé V.b, “ analogía: calidad aire-campana”

5. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
5
Nota Campana.- La potencia se mide en m3/h en vez w.
Potencia= Presión x Caudal
( bar) ( l/ h)
“ Profundizar cuando sea en + cantidad”

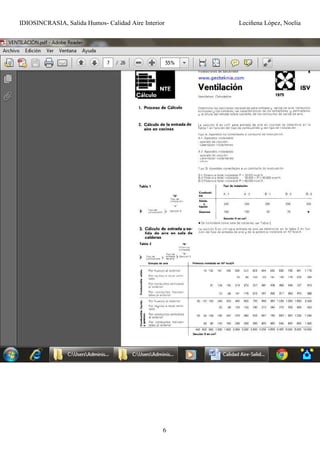

6. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
6

7. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
7

8. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
8
*Caso Chimenea b) Chimenea “leña”
Dimensionar con: NTE

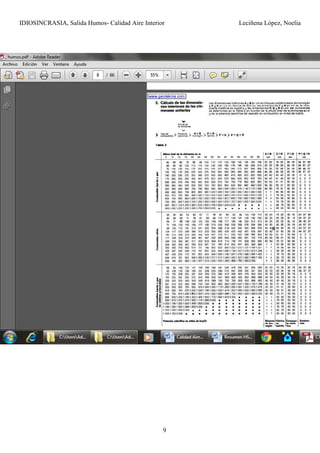

9. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
9

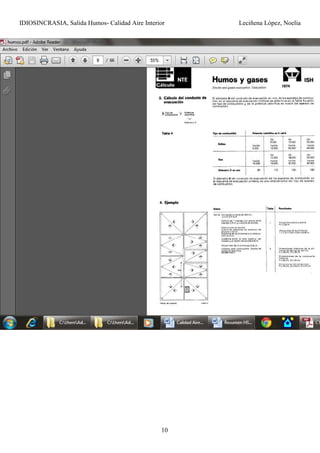

10. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
10

11. IDIOSINCRASIA, Salida Humos- Calidad Aire Interior Leciñena López, Noelia
11

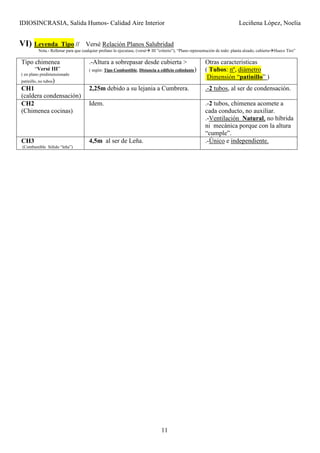

VI) Leyenda Tipo // Versé Relación Planos Salubridad
Nota.- Rellenar para que cualquier profano lo ejecutase, (versé III ”criterio”), “Plano representación de todo: planta alzado, cubierta Hueco Tiro”
Tipo chimenea
“Versé III”
( en plano predimensionado
patinillo, no tubos)
.-Altura a sobrepasar desde cubierta >
( según: Tipo Combustible, Distancia a edificio colindante)
Otras caracteristicas
( Tubos: nº, diámetro
Dimensión “patinillo” )
CH1
(caldera condensación)
2,25m debido a su lejania a Cumbrera. .-2 tubos, al ser de condensación.
CH2
(Chimenea cocinas)
Idem. .-2 tubos, chimenea acomete a
cada conducto, no auxiliar.
.-Ventilación Natural, no híbrida
ni mecánica porque con la altura
“cumple”.
CH3
(Combustible Sólido “leña”)
4,5m al ser de Leña. .-Único e independiente.
