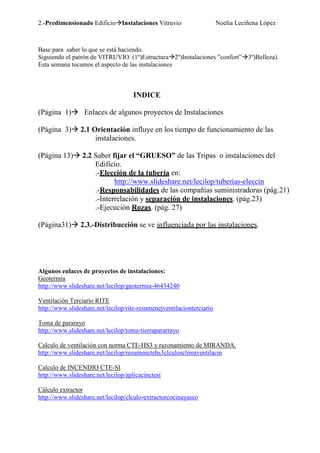

2instalacionesVitruvio

2.-Predimensionado Edificio Instalaciones Vitruvio Noelia Leciñena López
Base para saber lo que se está haciendo.
Siguiendo el patrón de VITRUVIO. (1º)Estructura 2º)Instalaciones ”confort” 3º)Belleza).
Esta semana tocamos el aspecto de las instalaciones
INDICE
(Página 1) Enlaces de algunos proyectos de Instalaciones
(Página 3) 2.1 Orientación influye en los tiempo de funcionamiento de las
instalaciones.

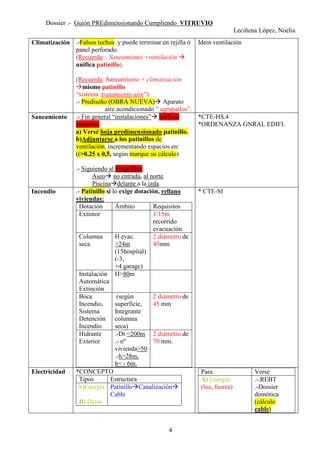

(Página 13) 2.2 Saber fijar el “GRUESO” de las Tripas o instalaciones del
Edificio.
.-Elección de la tubería en:
http://www.slideshare.net/lecilop/tuberias-eleccin

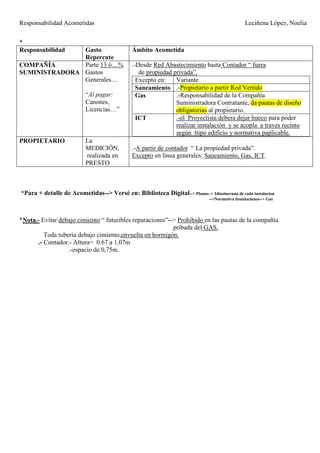

.-Responsabilidades de las compañías suministradoras (pág.21)

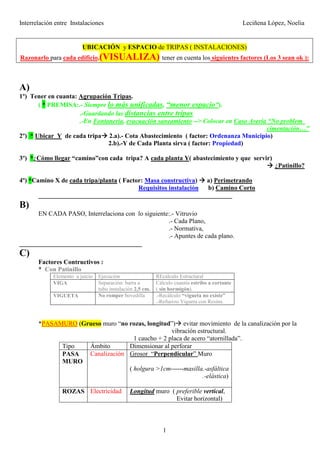

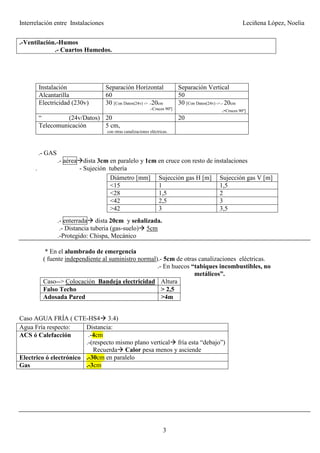

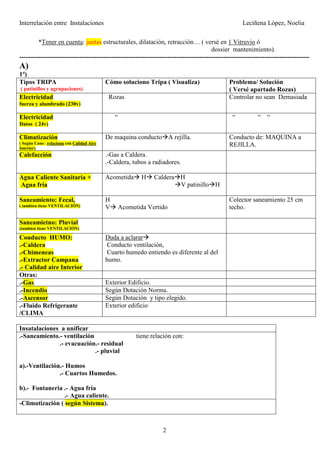

.-Interrelación y separación de instalaciones. (pág.23)

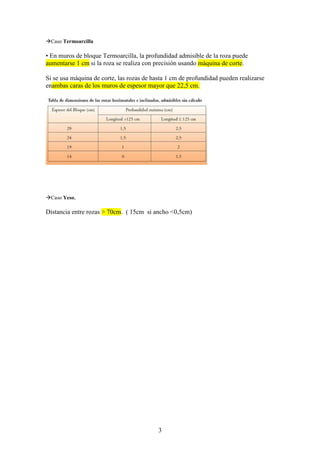

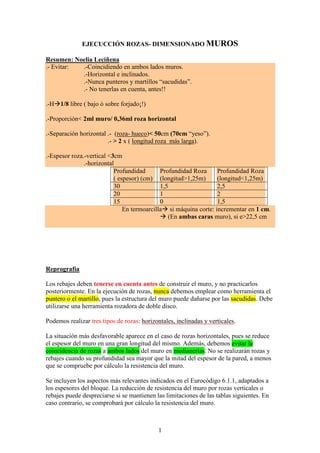

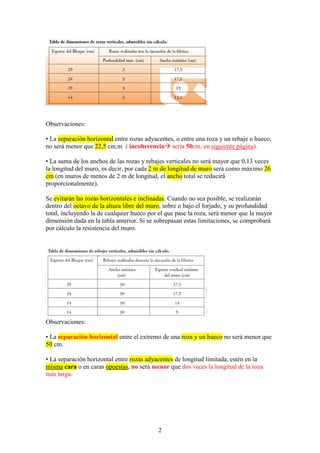

.-Ejecución Rozas. (pág. 27)

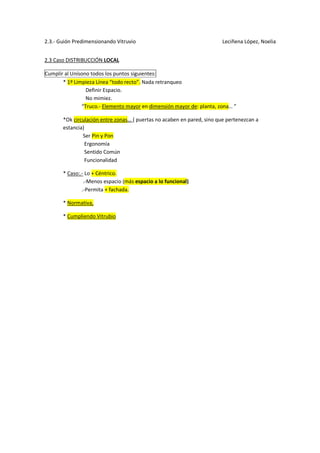

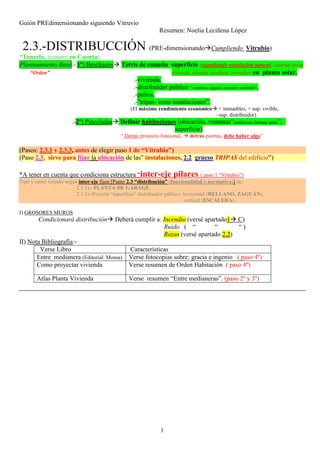

(Página31) 2.3.-Distribucción se ve influenciada por las instalaciones.
Algunos enlaces de proyectos de instalaciones:
Geotermia
http://www.slideshare.net/lecilop/geotermia-46434240
Ventilación Terciario RITE
http://www.slideshare.net/lecilop/rite-resumenejventilacionterciario
Toma de pararayo
http://www.slideshare.net/lecilop/toma-tierrapararrayo
Calculo de ventilación con norma CTE-HS3 y razonamiento de MIRANDA.
http://www.slideshare.net/lecilop/resumenctehs3clculosclimaventilacin
Calculo de INCENDIO CTE-SI
http://www.slideshare.net/lecilop/aplicacinctesi
Cálculo extractor
http://www.slideshare.net/lecilop/clculo-extractorcocinayaseo

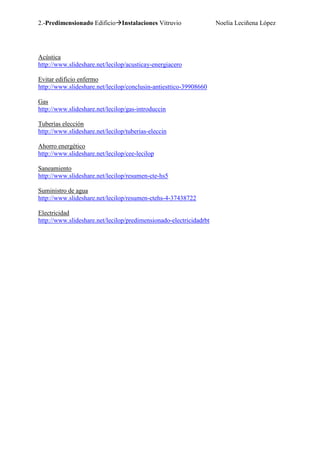

2.-Predimensionado Edificio Instalaciones Vitruvio Noelia Leciñena López
Acústica
http://www.slideshare.net/lecilop/acusticay-energiacero
Evitar edificio enfermo
http://www.slideshare.net/lecilop/conclusin-antiesttico-39908660
Gas
http://www.slideshare.net/lecilop/gas-introduccin
Tuberías elección
http://www.slideshare.net/lecilop/tuberias-eleccin
Ahorro energético
http://www.slideshare.net/lecilop/cee-lecilop
Saneamiento
http://www.slideshare.net/lecilop/resumen-cte-hs5
Suministro de agua
http://www.slideshare.net/lecilop/resumen-ctehs-4-37438722
Electricidad
http://www.slideshare.net/lecilop/predimensionado-electricidadrbt

Guión PREdimensionando siguiendo Vitruvio
Resumen: Noelia Leciñena López
1

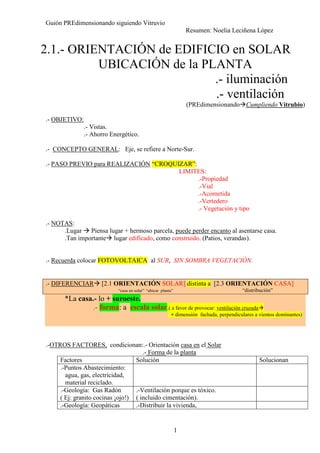

2.1.- ORIENTACIÓN de EDIFICIO en SOLAR
UBICACIÓN de la PLANTA
.- iluminación
.- ventilación
(PREdimensionando Cumpliendo Vitrubio)
.- OBJETIVO:
.- Vistas.
.- Ahorro Energético.
.- CONCEPTO GENERAL: Eje, se refiere a Norte-Sur.
.- PASO PREVIO para REALIZACIÓN “CROQUIZAR”:
LIMITES:
.-Propiedad
.-Vial
.-Acometida
.-Vertedero
.- Vegetación y tipo
.- NOTAS:
.Lugar Piensa lugar + hermoso parcela, puede perder encanto al asentarse casa.
.Tan importante lugar edificado, como construido. (Patios, verandas).
.- Recuerda colocar FOTOVOLTAICA al SUR, SIN SOMBRA VEGETACIÓN.
.- DIFERENCIAR [2.1 ORIENTACIÓN SOLAR] distinta a [2.3 ORIENTACIÓN CASA]
“casa en solar” “ubicar planta” “distribución”
*La casa.- lo + suroeste.
.- forma: a escala solar.( a favor de provocar: ventilación cruzada
+ dimensión fachada, perpendiculares a vientos dominantes)
.-OTROS FACTORES, condicionan:.- Orientación casa en el Solar
.- Forma de la planta
Factores Solución Solucionan
.-Puntos Abastecimiento:
agua, gas, electricidad,
material reciclado.
.-Geología: Gas Radón
( Ej: granito cocinas ¡ojo!)
.-Ventilación porque es tóxico.
( incluido cimentación).
.-Geología: Geopáticas .-Distribuir la vivienda,

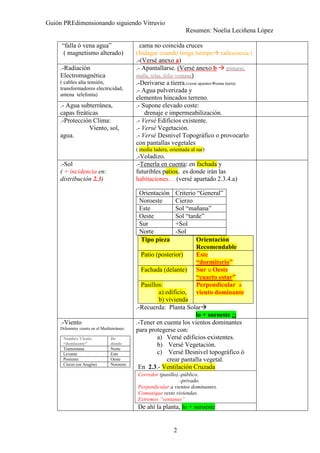

2
“falla ó vena agua”
( magnetismo alterado)
cama no coincida cruces
(Indagar cuando tenga tiempo radioestesia.)
.-(Versé anexo a)
.-Radiación
Electromagnética
( cables alta tensión,
transformadores electricidad,
antena telefonía)
.- Apantallarse. (Versé anexo b pinturas,
malla, telas, folio ventana)
.-Derivarse a tierra.(versé apuntes toma tierra)
.- Agua pulverizada y
elementos hincados terreno.
.- Agua subterránea,
capas freáticas
.- Supone elevado coste:
drenaje e impermeabilización.
.-Protección Clima:
Viento, sol,
agua.
.- Versé Edificios existente.
.- Versé Vegetación.
.- Versé Desnivel Topográfico o provocarlo
con pantallas vegetales
( media ladera, orientada al sur)
.-Voladizo.
.-Sol
( + incidencia en:
distribución 2.3)
.-Tenerla en cuenta: en fachada y
futuribles patios, es donde irán las
habitaciones… (versé apartado 2.3.4.a)

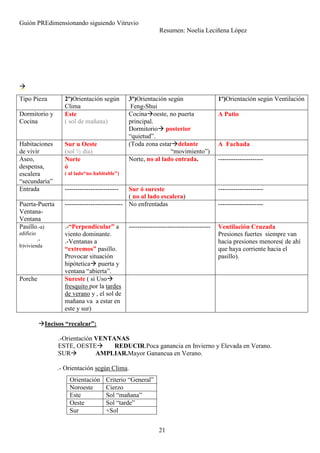

Tipo pieza Orientación
Recomendable
Patio (posterior) Este
“dormitorio”
Fachada (delante) Sur u Oeste
“cuarto estar”
Pasillos:
a) edificio,
b) vivienda
Perpendicular a
viento dominante
.-Recuerda: Planta Solar
lo + suroeste ¡¡
Orientación Criterio “General”
Noroeste Cierzo
Este Sol “mañana”
Oeste Sol “tarde”
Sur +Sol
Norte -Sol
.-Viento
Diferentes viento en el Mediterráneo:
Nombre Viento
“dominante”
De
dónde
Tramontana Norte
Levante Este
Poniente Oeste
Cierzo (en Aragón) Noroeste
.-Tener en cuenta los vientos dominantes
para protegerse con:
a) Versé edificios existentes.
b) Versé Vegetación.
c) Versé Desnivel topográfico ó
crear pantalla vegetal.
En 2.3.- Ventilación Cruzada
Corredor (pasillo).-público.
.-privado.
Perpendicular a vientos dominantes.
Comunique resto viviendas.
Extremos ”ventanas”
De ahí la planta, lo + suroeste

3
.- Hielo .- La cimentación, lo suficiente
profunda no se vea afectada.
“Según ATM (Armada Norteamericana), profundidad
>1,2m”
.-Desnivel Topográfico. .-
Caso Solución
Relieve
Accidentado
Media ladera hacia sur.
( espacio abrigado orientado al
sur)
Ciudades Avenidas,
Canalizan vientos
Bosques Frescor día y ambiente
templado.
Lago y Río Atraen masas de aire
frío.
Océano Brisas y temporales
.-Ruidos .-Apantallamiento.
a) Material prefabricado.
“absorbente”
b) Barrera vegetal
c) Diques tierra.
( versé en 2.2 cómo solucionar ruido)
.-Vegetación.
a) Árboles (Caduca, no
sol verano y sol invierno)
b) vegetación
acusando media
ladera hacia sur.
.- Clima.
.- Ruidos.
.-Edificios existentes
.-Posición relativa
(entramado urbano)
.-Altura.
.-Grado ocupación.
.- Cuidado en avenidas Canalizan
vientos.
.- Pueden modificar en el futuro
¡! Previsión ¡!
.- Distancia entre edificio, a falta
especifique planeamiento:
Separación Relación
Lateral H/2
Trasera 3m
Frontal H
>H/3
>4m
Entre medianera
(bloque viviendas)
5cm
.-Ventana a medianeras> 60cm “C. Civil”
.-Entre edificio ( entre medianera) “evitar
movimientos transmitan” 2 cm

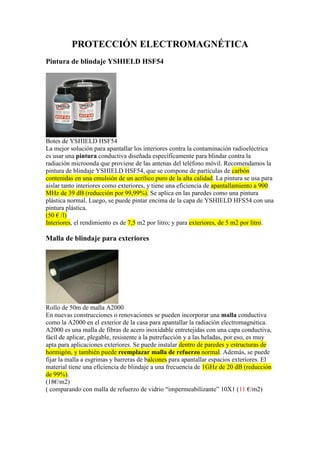

PROTECCIÓN ELECTROMAGNÉTICA
Pintura de blindaje YSHIELD HSF54
Botes de YSHIELD HSF54
La mejor solución para apantallar los interiores contra la contaminación radioeléctrica
es usar una pintura conductiva diseñada específicamente para blindar contra la
radiación microonda que proviene de las antenas del teléfono móvil. Recomendamos la
pintura de blindaje YSHIELD HSF54, que se compone de partículas de carbón
contenidas en una emulsión de un acrílico puro de la alta calidad. La pintura se usa para
aislar tanto interiores como exteriores, y tiene una eficiencia de apantallamiento a 900
MHz de 39 dB (reducción por 99,99%). Se aplica en las paredes como una pintura
plástica normal. Luego, se puede pintar encima de la capa de YSHIELD HFS54 con una
pintura plástica.
(50 € /l)
Interiores, el rendimiento es de 7,5 m2 por litro; y para exteriores, de 5 m2 por litro.
Malla de blindaje para exteriores
Rollo de 50m de malla A2000
En nuevas construcciones o renovaciones se pueden incorporar una malla conductiva
como la A2000 en el exterior de la casa para apantallar la radiación electromagnética.
A2000 es una malla de fibras de acero inoxidable entretejidas con una capa conductiva,
fácil de aplicar, plegable, resistente a la putrefacción y a las heladas, por eso, es muy
apta para aplicaciones exteriores. Se puede instalar dentro de paredes y estructuras de
hormigón, y también puede reemplazar malla de refuerzo normal. Además, se puede
fijar la malla a esgrimas y barreras de balcones para apantallar espacios exteriores. El
material tiene una eficiencia de blindaje a una frecuencia de 1GHz de 20 dB (reducción
de 99%).
(18€/m2)
( comparando con malla de refuerzo de vidrio “impermeabilizante” 10X1 (11 €/m2)

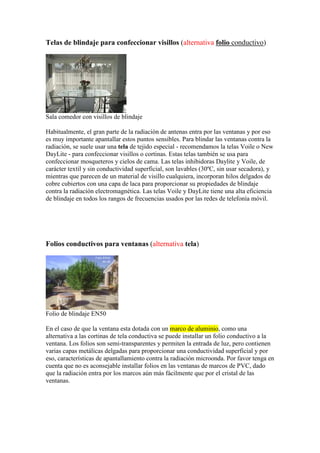

Telas de blindaje para confeccionar visillos (alternativa folio conductivo)
Sala comedor con visillos de blindaje
Habitualmente, el gran parte de la radiación de antenas entra por las ventanas y por eso
es muy importante apantallar estos puntos sensibles. Para blindar las ventanas contra la
radiación, se suele usar una tela de tejido especial - recomendamos la telas Voile o New
DayLite - para confeccionar visillos o cortinas. Estas telas también se usa para
confeccionar mosqueteros y cielos de cama. Las telas inhibidoras Daylite y Voile, de
carácter textil y sin conductividad superficial, son lavables (30ºC, sin usar secadora), y
mientras que parecen de un material de visillo cualquiera, incorporan hilos delgados de
cobre cubiertos con una capa de laca para proporcionar su propiedades de blindaje
contra la radiación electromagnética. Las telas Voile y DayLite tiene una alta eficiencia
de blindaje en todos los rangos de frecuencias usados por las redes de telefonía móvil.
Folios conductivos para ventanas (alternativa tela)
Folio de blindaje EN50
En el caso de que la ventana esta dotada con un marco de aluminio, como una
alternativa a las cortinas de tela conductiva se puede installar un folio conductivo a la
ventana. Los folios son semi-transparentes y permiten la entrada de luz, pero contienen
varias capas metálicas delgadas para proporcionar una conductividad superficial y por
eso, características de apantallamiento contra la radiación microonda. Por favor tenga en
cuenta que no es aconsejable installar folios en las ventanas de marcos de PVC, dado
que la radiación entra por los marcos aún más fácilmente que por el cristal de las
ventanas.

1

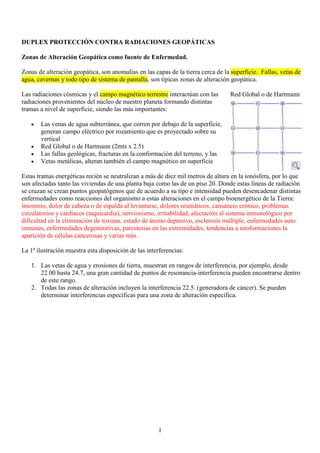

DUPLEX PROTECCIÓN CONTRA RADIACIONES GEOPÁTICAS
Zonas de Alteración Geopática como fuente de Enfermedad.
Zonas de alteración geopática, son anomalías en las capas de la tierra cerca de la superficie. Fallas, vetas de
agua, cavernas y todo tipo de sistema de pantalla, son típicas zonas de alteración geopática.
Las radiaciones cósmicas y el campo magnético terrestre interactúan con las
radiaciones provenientes del núcleo de nuestro planeta formando distintas
tramas a nivel de superficie, siendo las más importantes:
• Las venas de agua subterránea, que corren por debajo de la superficie,
generan campo eléctrico por rozamiento que es proyectado sobre su
vertical
• Red Global o de Hartmann (2mts x 2.5)
• Las fallas geológicas, fracturas en la conformación del terreno, y las
• Vetas metálicas, alteran también el campo magnético en superficie
Estas tramas energéticas recién se neutralizan a más de diez mil metros de altura en la ionósfera, por lo que
son afectadas tanto las viviendas de una planta baja como las de un piso 20. Donde estas líneas de radiación
se cruzan se crean puntos geopatógenos que de acuerdo a su tipo e intensidad pueden desencadenar distintas
enfermedades como reacciones del organismo a estas alteraciones en el campo bioenergético de la Tierra:
insomnio, dolor de cabeza o de espalda al levantarse, dolores reumáticos, cansancio crónico, problemas
circulatorios y cardíacos (taquicardia), nerviosismo, irritabilidad, afectación al sistema inmunológico por
dificultad en la eliminación de toxinas, estado de ánimo depresivo, esclerosis múltiple, enfermedades auto
inmunes, enfermedades degenerativas, parestesias en las extremidades, tendencias a neoformaciones la
aparición de células cancerosas y varias más.
La 1ª ilustración muestra esta disposición de las interferencias:
1. Las vetas de agua y erosiones de tierra, muestran en rangos de interferencia, por ejemplo, desde
22.00 hasta 24.7, una gran cantidad de puntos de resonancia-interferencia pueden encontrarse dentro
de este rango.
2. Todas las zonas de alteración incluyen la interferencia 22.5. (generadora de cáncer). Se pueden
determinar interferencias específicas para una zona de alteración específica.
Red Global o de Hartmann

2

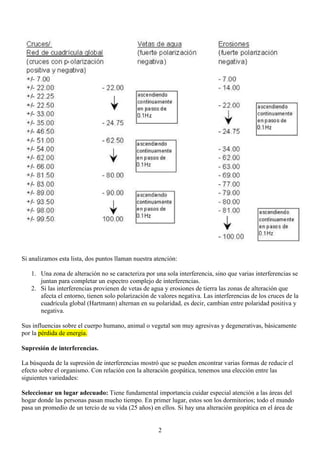

Si analizamos esta lista, dos puntos llaman nuestra atención:
1. Una zona de alteración no se caracteriza por una sola interferencia, sino que varias interferencias se
juntan para completar un espectro complejo de interferencias.
2. Si las interferencias provienen de vetas de agua y erosiones de tierra las zonas de alteración que
afecta el entorno, tienen solo polarización de valores negativa. Las interferencias de los cruces de la
cuadrícula global (Hartmann) alternan en su polaridad, es decir, cambian entre polaridad positiva y
negativa.
Sus influencias sobre el cuerpo humano, animal o vegetal son muy agresivas y degenerativas, básicamente
por la pérdida de energía.
Supresión de interferencias.
La búsqueda de la supresión de interferencias mostró que se pueden encontrar varias formas de reducir el
efecto sobre el organismo. Con relación con la alteración geopática, tenemos una elección entre las
siguientes variedades:
Seleccionar un lugar adecuado: Tiene fundamental importancia cuidar especial atención a las áreas del
hogar donde las personas pasan mucho tiempo. En primer lugar, estos son los dormitorios; todo el mundo
pasa un promedio de un tercio de su vida (25 años) en ellos. Si hay una alteración geopática en el área de

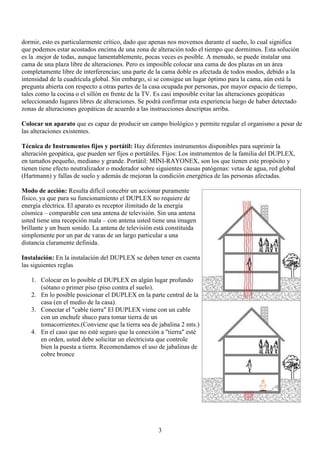

3
dormir, esto es particularmente crítico, dado que apenas nos movemos durante el sueño, lo cual significa
que podemos estar acostados encima de una zona de alteración todo el tiempo que dormimos. Esta solución
es la .mejor de todas, aunque lamentablemente, pocas veces es posible. A menudo, se puede instalar una
cama de una plaza libre de alteraciones. Pero es imposible colocar una cama de dos plazas en un área
completamente libre de interferencias; una parte de la cama doble es afectada de todos modos, debido a la
intensidad de la cuadrícula global. Sin embargo, si se consigue un lugar óptimo para la cama, aún está la
pregunta abierta con respecto a otras partes de la casa ocupada por personas, por mayor espacio de tiempo,
tales como la cocina o el sillón en frente de la TV. Es casi imposible evitar las alteraciones geopáticas
seleccionando lugares libres de alteraciones. Se podrá confirmar esta experiencia luego de haber detectado
zonas de alteraciones geopáticas de acuerdo a las instrucciones descriptas arriba.
Colocar un aparato que es capaz de producir un campo biológico y permite regular el organismo a pesar de
las alteraciones existentes.
Técnica de Instrumentos fijos y portátil: Hay diferentes instrumentos disponibles para suprimir la
alteración geopática, que pueden ser fijos o portátiles. Fijos: Los instrumentos de la familia del DUPLEX,
en tamaños pequeño, mediano y grande. Portátil: MINI-RAYONEX, son los que tienen este propósito y
tienen tiene efecto neutralizador o moderador sobre siguientes causas patógenas: vetas de agua, red global
(Hartmann) y fallas de suelo y además de mejoran la condición energética de las personas afectadas.
Modo de acción: Resulta difícil concebir un accionar puramente
físico, ya que para su funcionamiento el DUPLEX no requiere de
energía eléctrica. El aparato es receptor ilimitado de la energía
cósmica – comparable con una antena de televisión. Sin una antena
usted tiene una recepción mala – con antena usted tiene una imagen
brillante y un buen sonido. La antena de televisión está constituida
simplemente por un par de varas de un largo particular a una
distancia claramente definida.
Instalación: En la instalación del DUPLEX se deben tener en cuenta
las siguientes reglas
1. Colocar en lo posible el DUPLEX en algún lugar profundo
(sótano o primer piso (piso contra el suelo).
2. En lo posible posicionar el DUPLEX en la parte central de la
casa (en el medio de la casa).
3. Conectar el "cable tierra" El DUPLEX viene con un cable
con un enchufe shuco para tomar tierra de un
tomacorrientes.(Conviene que la tierra sea de jabalina 2 mts.)
4. En el caso que no esté seguro que la conexión a "tierra" esté
en orden, usted debe solicitar un electricista que controle
bien la puesta a tierra. Recomendamos el uso de jabalinas de
cobre bronce

4

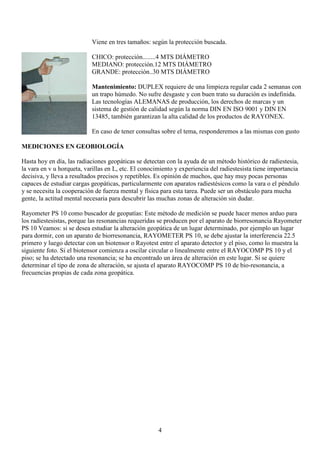

Viene en tres tamaños: según la protección buscada.
CHICO: protección........4 MTS DIÁMETRO
MEDIANO: protección.12 MTS DIÁMETRO
GRANDE: protección..30 MTS DIÁMETRO
Mantenimiento: DUPLEX requiere de una limpieza regular cada 2 semanas con
un trapo húmedo. No sufre desgaste y con buen trato su duración es indefinida.
Las tecnologías ALEMANAS de producción, los derechos de marcas y un
sistema de gestión de calidad según la norma DIN EN ISO 9001 y DIN EN
13485, también garantizan la alta calidad de los productos de RAYONEX.
En caso de tener consultas sobre el tema, responderemos a las mismas con gusto
MEDICIONES EN GEOBIOLOGÍA
Hasta hoy en día, las radiaciones geopáticas se detectan con la ayuda de un método histórico de radiestesia,
la vara en v u horqueta, varillas en L, etc. El conocimiento y experiencia del radiestesista tiene importancia
decisiva, y lleva a resultados precisos y repetibles. Es opinión de muchos, que hay muy pocas personas
capaces de estudiar cargas geopáticas, particularmente con aparatos radiestésicos como la vara o el péndulo
y se necesita la cooperación de fuerza mental y física para esta tarea. Puede ser un obstáculo para mucha
gente, la actitud mental necesaria para descubrir las muchas zonas de alteración sin dudar.
Rayometer PS 10 como buscador de geopatías: Este método de medición se puede hacer menos arduo para
los radiestesistas, porque las resonancias requeridas se producen por el aparato de biorresonancia Rayometer
PS 10 Veamos: si se desea estudiar la alteración geopática de un lugar determinado, por ejemplo un lugar
para dormir, con un aparato de biorresonancia, RAYOMETER PS 10, se debe ajustar la interferencia 22.5
primero y luego detectar con un biotensor o Rayotest entre el aparato detector y el piso, como lo muestra la
siguiente foto. Si el biotensor comienza a oscilar circular o linealmente entre el RAYOCOMP PS 10 y el
piso; se ha detectado una resonancia; se ha encontrado un área de alteración en este lugar. Si se quiere
determinar el tipo de zona de alteración, se ajusta el aparato RAYOCOMP PS 10 de bio-resonancia, a
frecuencias propias de cada zona geopática.

5

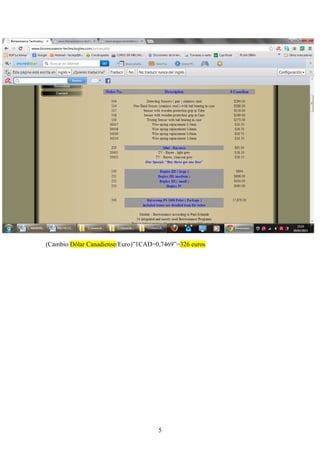

(Cambio Dólar Canadiense/Euro)”1CAD=0,7469”=326 euros

Dossier .- Guión PREdimensionando Cumpliendo VITRUVIO
Leciñena López, Noelia
1
2.2) INSTALACIONES “Tripas Edificio”
(Paso 2.3, sirve para fijar la ubicación de las” instalaciones, 2.2 grueso TRIPAS del
edificio”)
GENERAL,
Recuerda.- Patinillo = hueco para albergar instalaciones.
Unificar patinillo ( - espacio posible en planta), de ahí “planta superpuesta”.
.- (Ej: Patinillo: ventilación, saneamiento coinciden y se unifica en Cuarto Húmedo” ).
.- ( Ej: Según sistema Coincide: ventilación y climatización en el mismo conducto,
no se unifican patinillos “son el mismo” porque es tratado el aire ventilación “ahorro”).
Cuidadín con la estructura si pasa instalación:
Elemento a juicio Ejecución REcálculo Estructural
VIGA Separación: barra a
tubo instalación 2,5 cm.
Cálculo cuantía estribo a cortante
( sin hormigón).
VIGUETA No romper bovedilla .-Recálculo “vigueta no existe”
.-Refuerzo vigueta con Resina.
PASAMURO (grueso muro “no rozas, longitud”) evitar movimiento de la canalización por la
vibración estructural.
1 caucho + 2 placa de acero “atornillada”.
Tipo Ámbito Dimensionar al perforar
Pasa Muro Canalización Grosor Muro
( holgura >1cm------masilla.-asfáltica
.-elástica)
Rozas Electricidad Longitud muro ( preferible vertical,
Evitar horizontal)
Tener en cuenta: juntas estructurales, dilatación, retracción… ( versé en 1 ó dossier
mantenimiento).
** En caso junta dilatación Edificio , coincide con Canalización-
TUBO EXPANSIÓN ( junta goma flexible)
** Conductos coincide con juntas: retracción, dilatación, estructura…
de manera: 20cm manguito flexible /5 cm tubo rígido/ 20cm manguito Flexible
Nota Rascacielos No es viable a partir de : S. instalación > S. planta.
Recuerda cada: 7 plantas 1 colector individual “ventilación” (Ej.30 cm lado)
No colocar Patinillo en Medianeras Problemas.

2

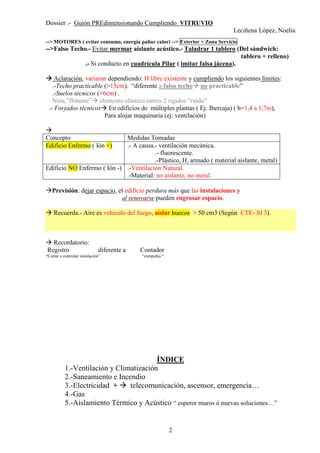

--> MOTORES ( evitar consumo, energía paliar calor) --> Exterior + Zona Servicio
-->Falso Techo.- Evitar mermar aislante acústico.- Taladrar 1 tablero (Del sándwich:
tablero + relleno)
.- Si conducto en cuadrícula Pilar ( imitar falsa jácena).
Aclaración, variaran dependiendo: H libre existente y cumpliendo los siguientes límites:
.-Techo practicable (>15cm). “diferente a falso techo no practicable”
.-Suelos técnicos (>6cm) .
Nota,”flotante” elemento elástico entres 2 rígidos “ruido”
.- Forjados técnicos En edificios de múltiples plantas ( Ej: Ibercaja) ( h=1,4 a 1,7m),
Para alojar maquinaria (ej: ventilación)
Concepto Medidas Tomadas
Edificio Enfermo ( Ión +) .- A causa.- ventilación mecánica.
.- fluorescente.
.-Plástico, H, armado ( material aislante, metal)
Edificio NO Enfermo ( Ión -) .-Ventilación Natural.
.-Material: no aislante, no metal.
Previsión: dejar espacio, el edificio perdura más que las instalaciones y
al renovarse pueden engrosar espacio.
Recuerda.- Aire es vehiculo del fuego, aislar huecos > 50 cm3 (Según CTE- SI 3).
Recordatorio:
Registro diferente a Contador
“Cortar o controlar instalación” “compañía “
ÍNDICE
1.-Ventilación y Climatización
2.-Saneamiento e Incendio
3.-Electricidad + telecomunicación, ascensor, emergencia…
4.-Gas
5.-Aislamiento Térmico y Acústico “ esperor muros ó nuevas soluciones…”

3

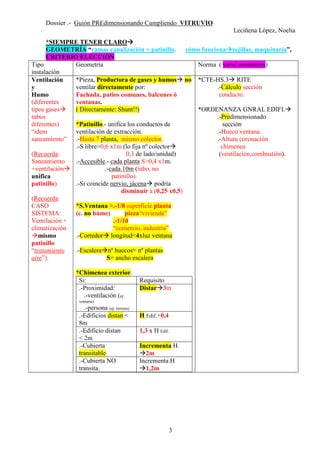

*SIEMPRE TENER CLARO
GEOMETRÍA “ramas canalización = patinillo, cómo funciona rejillas, maquinaria”,
CRITERIO ELECCIÓN
Tipo
instalación
Geometría Norma ( versé resumenes)
Ventilación
y
Humo
(diferentes
tipos gases
tubos
diferentes)
“idem
saneamiento”
(Recuerda:
Saneamiento
+ventilación
unifica
patinillo).
(Recuerda:
CASO
SISTEMA:
Ventilación +
climatización
mismo
patinillo
“tratamiento
aire”).
*Pieza, Productora de gases y humos no
ventilar directamente por:
Fachada, patios comunes, balcones ó
ventanas.
( Directamente: Shunt!!)
*Patinillo.- unifica los conductos de
ventilación de extracción.
.-Hasta 7 planta, mismo colector.
.-S libre>0,6 x1m (lo fija nº colector
0,3 de lado/unidad)
.-Accesible.- cada planta S>0,4 x1m.
.-cada 10m (tubo, no
patinillo).
.-Si coincide nervio, jácena podría
disminuir a (0,25 x0,5)
*S.Ventana >.-1/8 superficie planta
(c. no húme) pieza“vivienda”
.-1/10
“comercio, industria”
.-Corredor longitud<4xluz ventana
.-Escalera nº huecos= nº plantas
S= ancho escalera
*Chimenea exterior.
Si: Requisito
.-Proximidad:
.-ventilación (ej:
ventana)
.-persona (ej: terraza)
Distar 3m
.-Edificios distan <
8m
H Edif.+0,4
.-Edificio distan
< 2m
1,3 x H Edif.
.-Cubierta
transitable
Incrementa H
2m
.-Cubierta NO
transita.
Incrementa H
1,2m
*CTE-HS.3 RITE
.-Cálculo sección
conducto.
*ORDENANZA GNRAL EDIFI.
.-Predimensionado
sección
.-Hueco ventana
.-Altura coronación
chimenea
(ventilación,combustión).

4
Climatización .-Falsos techos y puede terminar en rejilla ó
panel perforado.
(Recuerda: Saneamiento +ventilación
unifica patinillo).
(Recuerda: Saneamiento + climatización
mismo patinillo
“sistema :tratamiento aire”).
.- Prediseño (OBRA NUEVA) Aparato
aire acondicionado “ agruparlos”.
Idem ventilación
Saneamiento .- Fin general “instalaciones” unificar
espacios.
a) Versé hoja predimensionado patinillo.
b)Adjuntarse a los patinillos de
ventilación, incrementando espacios en:
((>0,25 x 0,5, según marque su cálculo)
.- Siguiendo al Feng-Shui:
Aseo no entrada, al norte.
Piscina delante a la izda.
*CTE-HS.4
*ORDENANZA GNRAL EDIFI.
Incendio .- Patinillo si lo exige dotación, rellano
viviendas:
Dotación Ámbito Requisitos
Extintor 1/15m
recorrido
evacuación
Columna
seca
H evac.
>24m
(15hospital)
(-3,
+4 garage)
2 diámetro de
45mm
Instalación
Automática
Extinción
H>80m
Boca
Incendio,
Sistema
Detención
Incendio
(según
superficie,
Integrante
columna
seca)
2 diámetro de
45 mm
Hidrante
Exterior
.-Di <200m
.- nº
vivienda>50
.-h>28m,
h< - 6m.
2 diámetro de
70 mm.
* CTE-SI
Electricidad *CONCEPTO
Tipos Estructura
A)Energía
B) Datos
Patinillo Canalización
Cable
Para Versé
A) Energía
(luz, fuerza)
.-.REBT
.-Dossier
domótica
(cálculo
cable)

5

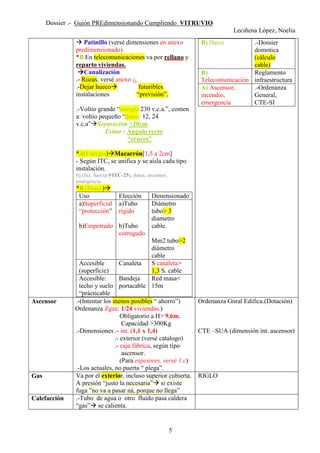

Patinillo (versé dimensiones en anexo
predimensionado).
*B En telecomunicaciones va por rellano y
reparto viviendas.
Canalización
.- Rozas, versé anexo ¡¡
.-Dejar hueco futuribles
instalaciones “previsión”.
.-Voltio grande “energía 230 v.c.a.”, comen
a: voltio pequeño “datos: 12, 24
v.c.a” Separación >20cm.
Evitar : Ángulo recto
“cruces”
*A(Energía) Macarrón[1,5 a 2cm]
- Según ITC, se unifica y se aísla cada tipo
instalación.
Ej:(luz, fuerza ITC-25), datos, ascensor,
emergencia…
*B (Datos)
Uso Elección Dimensionado
a)Superficial
“protección”
b)Empotrado
a)Tubo
rígido
b)Tubo
corrugado
Diámetro
tubo> 3
diametro
cable.
Mm2 tubo>2
diámetro
cable
Accesible
(superficie)
Canaleta S canaleta>
1,3 S. cable
Accesible:
techo y suelo
“prácticable
Bandeja
portacable
Red masa<
15m
B) Datos .-Dossier
domotica
(cálculo
cable)
B)
Telecomunicación
Reglamento
infraestructura
A) Ascensor,
incendio,
emergencia
.-Ordenanza
General,
CTE-SI
Ascensor .-(Intentar los menos posibles “ ahorro”)
Ordenanza Zgza: 1/24 viviendas.)
Obligatorio a H> 9,6m.
Capacidad >300Kg
.-Dimensiones .- int. (1,1 x 1,4)
.- exterior (versé catalogo)
.- caja fábrica, según tipo
ascensor.
(Para espesores, versé 1.c)
.-Los actuales, no puerta “ plega”.
Ordenanza Gnral Edifica.(Dotación)
CTE –SUA (dimensión int. ascensor)
Gas Va por el exterior, incluso superior cubierta.
A presión “justo la necesaria” si existe
fuga ”no va a pasar ná, porque no llega”
RIGLO
Calefacción .-Tubo de agua o otro fluido pasa caldera
“gas” se calienta.

6

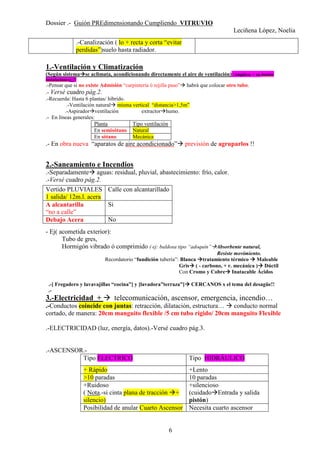

1.-Ventilación y Climatización
(Según sistema se aclimata, acondicionando directamente el aire de ventilación) (Amplíese + en dossier
instalaciones)¡¡!!
.-Pensar que si no existe Admisión “carpintería ó rejilla paso” habrá que colocar otro tubo.
.- Versé cuadro pág.2.
.-Recuerda: Hasta 6 plantas/ híbrido.
.-Ventilación natural misma vertical “distancia>1,5m”
.-Aspirador ventilación extractor humo.
.- En líneas generales:
Planta Tipo ventilación
En semisótano Natural
En sótano Mecánica
.- En obra nueva “aparatos de aire acondicionado” previsión de agruparlos !!
2.-Saneamiento e Incendios
.-Separadamente aguas: residual, pluvial, abastecimiento: frío, calor.
.-Versé cuadro pág.2.
- Ej( acometida exterior):
Tubo de gres,
Hormigón vibrado ó comprimido ( ej: baldosa tipo “adoquín” Absorbente natural,
Resiste movimiento.
Recordatorio “fundición tubería”: Blanca tratamiento térmico Maleable
Gris ( - carbono, + r. mecánica ) Dúctil
Con Cromo y Cobre Inatacable Ácidos
.-[ Fregadero y lavavajillas “cocina”] y [lavadora”terraza”] CERCANOS x el tema del desagüe!!
.-
3.-Electricidad + telecomunicación, ascensor, emergencia, incendio…
.-Conductos coincide con juntas: retracción, dilatación, estructura… conducto normal
cortado, de manera: 20cm manguito flexible /5 cm tubo rígido/ 20cm manguito Flexible
.-ELECTRICIDAD (luz, energía, datos).-Versé cuadro pág.3.
.-ASCENSOR.-
Tipo ELECTRICO Tipo HIDRÁULICO
+ Rápido +Lento
>10 paradas 10 paradas
+Ruidoso
( Nota.-si cinta plana de tracción +
silencio)
+silencioso
(cuidado Entrada y salida
pistón)
Posibilidad de anular Cuarto Ascensor Necesita cuarto ascensor
.-Canalización ( lo + recta y corta “evitar
perdidas”)suelo hasta radiador.
Vertido PLUVIALES
1 salida/ 12m.l. acera
Calle con alcantarillado
A alcantarilla
“no a calle”
Si
Debajo Acera No

7

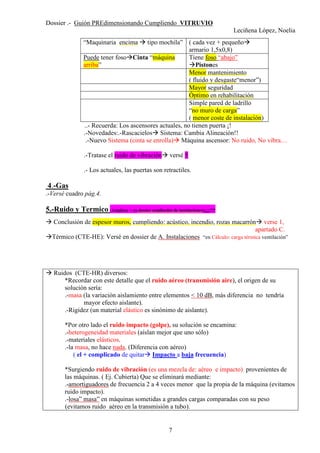

“Maquinaria encima tipo mochila” ( cada vez + pequeño
armario 1,5x0,8)
Puede tener foso Cinta “máquina
arriba”
Tiene foso “abajo”
Pistones
Menor mantenimiento
( fluido y desgaste“menor”)
Mayor seguridad
Óptimo en rehabilitación
Simple pared de ladrillo
“no muro de carga”
( menor coste de instalación)
..- Recuerda: Los ascensores actuales, no tienen puerta ¡!
.-Novedades:.-Rascacielos Sistema: Cambia Alineación!!
.-Nuevo Sistema (cinta se enrolla) Máquina ascensor: No ruido, No vibra…
.-Tratase el ruido de vibración versé 5
.- Los actuales, las puertas son retractiles.
4.-Gas
.-Versé cuadro pág.4.
5.-Ruido y Termico (Amplíese + en dossier ampliación de instalaciones)¡¡¡¡!!!!
Conclusión de espesor muros, cumpliendo: acústico, incendio, rozas macarrón verse 1,
apartado C.
Térmico (CTE-HE): Versé en dossier de A. Instalaciones “en Cálculo: carga térmica ventilación”
Ruidos (CTE-HR) diversos:
*Recordar con este detalle que el ruido aéreo (transmisión aire), el origen de su
solución sería:
.-masa (la variación aislamiento entre elementos < 10 dB, más diferencia no tendría
mayor efecto aislante).
.-Rigidez (un material elástico es sinónimo de aislante).
*Por otro lado el ruido impacto (golpe), su solución se encamina:
.-heterogeneidad materiales (aíslan mejor que uno sólo)
.-materiales elásticos.
.-la masa, no hace nada. (Diferencia con aéreo)
( el + complicado de quitar Impacto a baja frecuencia)
*Surgiendo ruido de vibración (es una mezcla de: aéreo e impacto) provenientes de
las máquinas. ( Ej. Cubierta) Que se eliminará mediante:
.-amortiguadores de frecuencia 2 a 4 veces menor que la propia de la máquina (evitamos
ruido impacto).
.-losa” masa” en máquinas sometidas a grandes cargas comparadas con su peso
(evitamos ruido aéreo en la transmisión a tubo).

8
(elementos provoquen vibración bancada hormigón)
.-Suelo flotante (material elástico entre 2 rígido: solera y forjado), así evitamos ruido
aéreo en el local debajo a la máquina.
Destacar como curiosidad que el bloque Termo arcilla es un magnifico aislante acústico…
debido además de las cualidades del material a su sección de multitud de canales “simil
avispero”, logrando el mismo efecto que la maquinaria que se coloca en conductos
“silenciadores”, los canales de aire, impermeabilizan acústicamente.
Ej: Material ABSORVENTE
• + Aísla en tipo aéreo, conseguimos que en paredes reflectantes, “no reflejen”.
Ej: Enlucido
• + Amplitud en Banda Frecuencia - Coeficiente absorción
Tipo Ruido Ocurre Causa
AÉREO Aumenta 2Db Refleja
IMPACTO Aisla 2 Db Elástico, no rígido
Frecuencia Hz
Baja “graves” ( lo + complicado de quitar) <250
Media 2000-250
Alta “agudo” >2000
Característica Absorción en Frecuencia Elección
Baja .- Huecos rellenos de materiales blandos.
.- Resonadores (cavidades) a = Hz que el ruido.
Media y Alta (Aumenta banda, disminuye coeficiente) .-Material poroso ( fibra de vidrio, lana mineral,

Responsabilidad Acometidas Leciñena López, Noelia
*
Responsabilidad Gasto
Repercute
Ámbito Acometida
COMPAÑÍA
SUMINISTRADORA
Parte 13 ó…%
Gastos
Generales…
“Al pagar:
Canones,
Licencias…”
.-Desde Red Abastecimiento hasta Contador “ fuera
de propiedad privada”.
Excepto en: Variante
Saneamiento .-Propietario a partir Red Vertido
Gas .-Responsabilidad de la Compañía
Suministradora Contratante, da pautas de diseño
obligatorias al propietario.
ICT .-el Proyectista debera dejar hueco para poder
realizar instalación y se acopla a traves recinto
según ttipo edificio y normativa paplicable.
PROPIETARIO La
MEDICIÓN,
realizada en
PRESTO
.-A partir de contador “ La propiedad privada”.
Excepto en línea generales: Saneamiento, Gas, ICT.
*Para + detalle de Acometidas--> Versé en: Biblioteca Digital--> Planos--> Idiosincrasia de cada instalacion
-->Normativa Instalaciones--> Gas
*Nota.- Evitar debajo cimiento “ futuribles reparaciones”--> Prohibido en las pautas de la compañía
pribada del GAS.
Toda tuberia debajo cimiento,envuelta en hormigón.
.- Contador.- Altura= 0.67 a 1,07m
.-espacio de 0,75m.

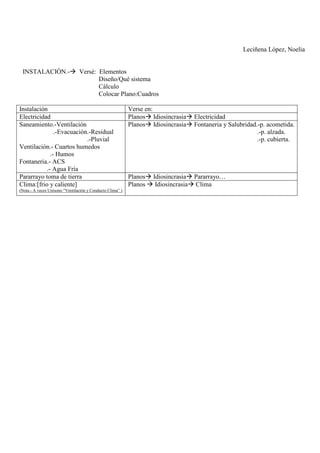

INSTALACIÓN.- Versé: Elementos
Diseño/Qué sistema
Cálculo
Colocar Plano:Cuadros
Instalación Verse en:
Electricidad Planos Idiosincrasia Electricidad
Saneamiento.-Ventilación
.-Evacuación.-Residual
.-Pluvial
Ventilación.- Cuartos humedos
.- Humos
Fontaneria.- ACS
.- Agua Fría
Planos Idiosincrasia Fontaneria y Salubridad.-p. acometida.
.-p. alzada.
.-p. cubierta.
Pararrayo toma de tierra Planos Idiosincrasia Pararrayo…
Clima:[frio y caliente]
(Nota.- A veces Unísono “Ventilación y Conducto Clima” )
Planos Idiosincrasia Clima

Interrelación entre Instalaciones Leciñena López, Noelia
1
UBICACIÓN y ESPACIO de TRIPAS ( INSTALACIONES)
Razonarlo para cada edificio,(VISUALIZA) tener en cuenta los siguientes factores (Los 3 sean ok ):
A)
1º) Tener en cuanta: Agrupación Tripas.
( * PREMISA:.- Siempre lo más unificadas, “menor espacio”).
.-Guardando las distancias entre tripas
.-En Fontanería, evacuación saneamiento --> Colocar en Caso Avería “No problem
cimentación…”
2º) * Ubicar Y de cada tripa 2.a).- Cota Abastecimiento ( factor: Ordenanza Municipio)
2.b).-Y de Cada Planta sirva ( factor: Propiedad)
3º) *¿Cómo llegar “camino”con cada tripa? A cada planta Y( abastecimiento y que servir)
¿Patinillo?
4º) *Camino X de cada tripa/planta ( Factor: Masa constructiva) a) Perimetrando
Requisitos instalación b) Camino Corto
____________________________________________________________
B)
EN CADA PASO, Interrelaciona con lo siguiente:.- Vitruvio
.- Cada Plano,
.- Normativa,
.- Apuntes de cada plano.
______________________________________
C)
Factores Contructivos :
* Con Patinillo
Elemento a juicio Ejecución REcálculo Estructural
VIGA Separación: barra a
tubo instalación 2,5 cm.
Cálculo cuantía estribo a cortante
( sin hormigón).
VIGUETA No romper bovedilla .-Recálculo “vigueta no existe”
.-Refuerzo Vigueta con Resina.
*PASAMURO (Grueso muro “no rozas, longitud”) evitar movimiento de la canalización por la
vibración estructural.
1 caucho + 2 placa de acero “atornillada”.
Tipo Ámbito Dimensionar al perforar
PASA
MURO
Canalización Grosor “Perpendicular” Muro
( holgura >1cm------masilla.-asfáltica
.-elástica)
ROZAS Electricidad Longitud muro ( preferible vertical,
Evitar horizontal)

2
*Tener en cuenta: juntas estructurales, dilatación, retracción… ( versé en 1 Vitruvio ó
dossier mantenimiento).
---------------------------------------------------------------------------------------------------------------------------------------
A)
1º)
Tipos TRIPA
( patinillos y agrupaciones)
Cómo soluciono Tripa ( Visualiza) Problema/ Solución
( Versé apartado Rozas)
Electricidad
fuerza y alumbrado (230v)
Rozas Controlar no sean Demasiada
Electricidad
Datos ( 24v)
“ “ “ “
Climatización
( Según Caso: relaciona con Calidad Aire
Interior)
De maquina conducto A rejilla. Conducto de: MAQUINA a
REJILLA.
Calefacción .-Gas a Caldera.
.-Caldera, tubos a radiadores.
Agua Caliente Sanitaria +
Agua fría
Acometida H Caldera H
V patinillo H
Saneamiento: Fecal,
( tambien tiene VENTILACIÓN)
H
V Acometida Vertido
Colector saneamiento 25 cm
techo.
Saneamietno: Pluvial
(tambien tiene VENTILACIÓN)
Conducto HUMO:
.-Caldera
.-Chimeneas
.-Extractor Campana
.- Calidad aire Interior
Duda a aclarar
Conducto ventilación,
Cuarto humedo entiendo es diferente al del
humo.
Otras:
.-Gas Exterior Edificio.
.-Incendio Según Dotación Norma.
.-Ascensor Según Dotación y tipo elegido.
.-Fluido Refrigerante
/CLIMA
Exterior edificio
Insatalaciones a unificar
.-Saneamiento.- ventilación tiene relación con:
.- evacuación.- residual
.- pluvial
a).-Ventilación.- Humos
.- Cuartos Humedos.
b).- Fontaneria .- Agua fría
.- Agua caliente.
-Climatización ( según Sistema).

3
.-Ventilación.-Humos
.- Cuartos Humedos.
Instalación Separación Horizontal Separación Vertical
Alcantarilla 60 50
Electricidad (230v) 30 [Con Datos(24v) -> .-20cm
.-Cruces 90º]
30 [Con Datos(24v) ->.- 20cm
.-Cruces 90º]
“ (24v/Datos) 20 20
Telecomunicación 5 cm,
con otras canalizaciones eléctricas.
.- GAS
.- aérea dista 3cm en paralelo y 1cm en cruce con resto de instalaciones
. - Sujeción tubería
.- enterrada dista 20cm y señalizada.
.- Distancia tuberia (gas-suelo) 5cm
.-Protegido: Chispa, Mecánico
* En el alumbrado de emergencia
( fuente independiente al suministro normal).- 5cm de otras canalizaciones eléctricas.
.- En huecos “tabiques incombustibles, no
metálicos”.
Caso--> Colocación Bandeja electricidad Altura
Falso Techo > 2,5
Adosada Pared >4m
Caso AGUA FRÍA ( CTE-HS4 3.4)
Diámetro [mm] Sujección gas H [m] Sujección gas V [m]
<15 1 1,5
<28 1,5 2
<42 2,5 3
>42 3 3,5
Agua Fría respecto: Distancia:
ACS ó Calefacción .-4cm
.-(respecto mismo plano vertical fría esta “debajo”)
Recuerda Calor pesa menos y asciende
Electrico ó electrónico .-30cm en paralelo
Gas .-3cm

4

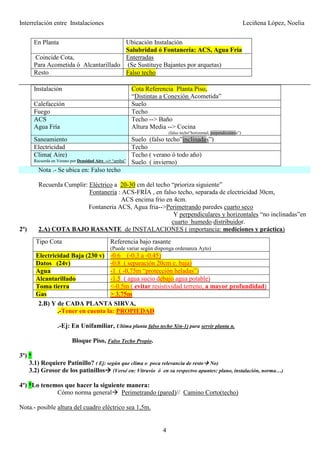

En Planta Ubicación Instalación
Salubridad ó Fontaneria: ACS, Agua Fria
Coincide Cota,
Para Acometida ó Alcantarillado
Enterradas
(Se Sustituye Bajantes por arquetas)
Resto Falso techo
Instalación Cota Referencia Planta Piso,
“Distintas a Conexión Acometida”
Calefacción Suelo
Fuego Techo
ACS
Agua Fría
Techo --> Baño
Altura Media --> Cocina
(falso techo“horizontal, perpendiculares”)
Saneamiento Suelo (falso techo”inclinadas”)
Electricidad Techo
Clima( Aire)
Recuerda en Verano por Densidad Aire --> “arriba”
Techo ( verano ó todo año)
Suelo ( invierno)
Nota .- Se ubica en: Falso techo
Recuerda Cumplir: Eléctrico a 20-30 cm del techo “prioriza siguiente”
Fontaneria : ACS-FRÍA , en falso techo, separada de electricidad 30cm,
ACS encima frio en 4cm.
Fontaneria ACS, Agua fria-->Perimetrando paredes cuarto seco
Y perpendiculares y horizontales “no inclinadas”en
cuarto humedo distribuidor.
2º) 2.A) COTA BAJO RASANTE de INSTALACIONES ( importancia: mediciones y práctica)
2.B) Y de CADA PLANTA SIRVA,
.-Tener en cuenta la: PROPIEDAD
.-Ej: En Unifamiliar, Ultima planta falso techo X(n-1) para servir planta n.
Bloque Piso, Falso Techo Propio.
3º) *
3.1) Requiere Patinillo? ( Ej: según que clima o poca relevancia de resto No)
3.2) Grosor de los patinillos (Versé en: Vitruvio ó en su respectvo apuntes: plano, instalación, norma…)
4º) *Lo tenemos que hacer la siguiente manera:
Cómo norma general Perimetrando (pared)// Camino Corto(techo)
Nota.- posible altura del cuadro eléctrico sea 1,5m.
Tipo Cota Referencia bajo rasante
(Puede variar según disponga ordenanza Ayto)
Electricidad Baja (230 v) -0.6 (-0.3 a -0.45)
Datos (24v) -0.8 ( separación 20cm e. baja)
Agua -1 ( -0,75m “protección heladas”)
Alcantarillado -1.5 ( agua sucio debajo agua potable)
Toma tierra <-0.5m ( evitar resistividad terreno, a mayor profundidad)
Gas > 3,75m

5

1
EJECUCCIÓN ROZAS- DIMENSIONADO MUROS
Resumen: Noelia Leciñena
.- Evitar: .-Coincidiendo en ambos lados muros.
.-Horizontal e inclinados.
.-Nunca punteros y martillos “sacudidas”.
.- No tenerlas en cuenta, antes!!
.-H 1/8 libre ( bajo ó sobre forjado¡!)
.-Proporción< 2ml muro/ 0,36ml roza horizontal
.-Separación horizontal .- (roza- hueco)< 50cm (70cm “yeso”).
.- > 2 x ( longitud roza más larga).
.-Espesor roza.-vertical <3cm
.-horizontal
Profundidad
( espesor) (cm)
Profundidad Roza
(longitud>1,25m)
Profundidad Roza
(longitud<1,25m)
30 1,5 2,5
20 1 2
15 0 1,5
En termoarcilla si máquina corte: incrementar en 1 cm.
(En ambas caras muro), si e>22,5 cm
Reprografía
Los rebajes deben tenerse en cuenta antes de construir el muro, y no practicarlos
posteriormente. En la ejecución de rozas, nunca debemos emplear como herramienta el
puntero o el martillo, pues la estructura del muro puede dañarse por las sacudidas. Debe
utilizarse una herramienta rozadora de doble disco.
Podemos realizar tres tipos de rozas: horizontales, inclinadas y verticales.
La situación más desfavorable aparece en el caso de rozas horizontales, pues se reduce
el espesor del muro en una gran longitud del mismo. Además, debemos evitar la
coincidencia de rozas a ambos lados del muro en medianerías. No se realizarán rozas y
rebajes cuando su profundidad sea mayor que la mitad del espesor de la pared, a menos
que se compruebe por cálculo la resistencia del muro.
Se incluyen los aspectos más relevantes indicados en el Eurocódigo 6.1.1, adaptados a
los espesores del bloque. La reducción de resistencia del muro por rozas verticales o
rebajes puede despreciarse si se mantienen las limitaciones de las tablas siguientes. En
caso contrario, se comprobará por cálculo la resistencia del muro.

2
Observaciones:
• La separación horizontal entre rozas adyacentes, o entre una roza y un rebaje o hueco,
no será menor que 22,5 cm.m ( incoherencia sería 50cm, en siguiente página).
• La suma de los anchos de las rozas y rebajes verticales no será mayor que 0,13 veces
la longitud del muro, es decir, por cada 2 m de longitud de muro será como máximo 26
cm (en muros de menos de 2 m de longitud, el ancho total se reducirá
proporcionalmente).
Se evitarán las rozas horizontales e inclinadas. Cuando no sea posible, se realizarán
dentro del octavo de la altura libre del muro, sobre o bajo el forjado, y su profundidad
total, incluyendo la de cualquier hueco por el que pase la roza, será menor que la mayor
dimensión dada en la tabla anterior. Si se sobrepasan estas limitaciones, se comprobará
por cálculo la resistencia del muro.
Observaciones:
• La separación horizontal entre el extremo de una roza y un hueco no será menor que
50 cm.
• La separación horizontal entre rozas adyacentes de longitud limitada, estén en la
misma cara o en caras opuestas, no será menor que dos veces la longitud de la roza
más larga.

3
Caso Termoarcilla
• En muros de bloque Termoarcilla, la profundidad admisible de la roza puede
aumentarse 1 cm si la roza se realiza con precisión usando máquina de corte.
Si se usa máquina de corte, las rozas de hasta 1 cm de profundidad pueden realizarse
enambas caras de los muros de espesor mayor que 22,5 cm.
Caso Yeso,
Distancia entre rozas > 70cm. ( 15cm si ancho <0,5cm)

1
2.3.-DISTRIBUCCIÓN (PRE-dimensionando Cumpliendo Vitrubio)
*Tenerlo, siempre en Cuenta:
Planteamiento Base.- 1º) Brochazos Tetris de cuantía superficie (cumpliendo ventilación natural: cuartos secos
“Orden” vivienda, plantas escalera, corredor) en planta solar.
.-vivienda,
.-distribuidor público ” escalera, zaguán, ascensor, corredor”,
.-patios,
.-”tripas- resto instalaciones”.
(El máximo rendimiento económico + inmuebles, + sup. vivible,
–sup. distribuidor)
.-2º) Pinceladas Definir habitaciones (ubicación, ventanas”condiciona fachada, patio”,
superficie)
“ Detrás proyecto funcional, detrás puertas, debe haber algo”
(Pasos: 2.3.1 y 2.3.3, antes de elegir paso 1 de “Vitrubio”)
(Paso 2.3, sirve para fijar la ubicación de las” instalaciones, 2.2 grueso TRIPAS del edificio”)
*A tener en cuenta que condiciona estructura “inter-eje pilares ( paso 1 “Vitrubio”)
Tipo y canto forjado según inter-eje fijen [Punto 2.3 “distribución” (funcionalidad y normativa)] de:
2.3.1).- PLANTA DE GARAGE,
2.3.3).-Porción “superficie” distribuidor público: horizontal (RELLANO, ZAGUÁN),
vertical (ESCALERA).
I) GROSORES MUROS
Condicionará distribución Deberá cumplir a: Incendio (versé apartado1 C)
Ruido ( “ “ “ )
Rozas (versé apartado 2.2)
II) Nota Bibliografía:-
Verse Libro Características
Entre medianera (Editorial: Monsa) Verse fotocopias sobre: gracia e ingenio ( paso 4º)
Como proyectar vivienda Verse resumen de Orden Habitación ( paso 4º)
Atlas Planta Vivienda Verse resumen “Entre medianeras”. (paso 2º y 3º)

2

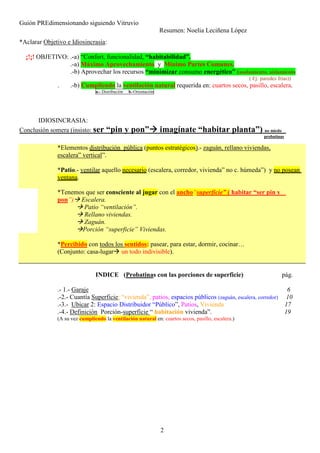

*Aclarar Objetivo e Idiosincrasia:
¡!¡! OBJETIVO: .-a) “Confort, funcionalidad, “habitabilidad”.
.-a) Máximo Aprovechamiento y Mínimo Partes Comunes.
.-b) Aprovechar los recursos “minimizar consumo energético” (asolamiento, aislamiento
( Ej: paredes frías))
. .-b) Cumpliendo la ventilación natural requerida en: cuartos secos, pasillo, escalera.
a.- Distribución b.-Orientación
IDIOSINCRASIA:
Conclusión somera (insisto: ser “pin y pon” imagínate “habitar planta”) no miedo
probatinas
*Elementos distribución pública (puntos estratégicos).- zaguán, rellano viviendas,
escalera” vertical”.
*Patio.- ventilar aquello necesario (escalera, corredor, vivienda” no c. húmeda”) y no posean
ventana.
*Tenemos que ser consciente al jugar con el ancho“superficie” ( habitar “ser pin y
pon”) Escalera.
Patio “ventilación”.
Rellano viviendas.
Zaguán.
Porción “superficie” Viviendas.
*Percibido con todos los sentidos: pasear, para estar, dormir, cocinar…
(Conjunto: casa-lugar un todo indivisible).
INDICE (Probatinas con las porciones de superficie) pág.
.- 1.- Garaje 6
.-2.- Cuantía Superficie: “vivienda”, patios, espacios públicos (zaguán, escalera, corredor) 10
.-3.- Ubicar 2: Espacio Distribuidor “Público”, Patios, Vivienda 17
.-4.- Definición Porción-superficie “ habitación vivienda”. 19
(A su vez cumpliendo la ventilación natural en: cuartos secos, pasillo, escalera.)

3

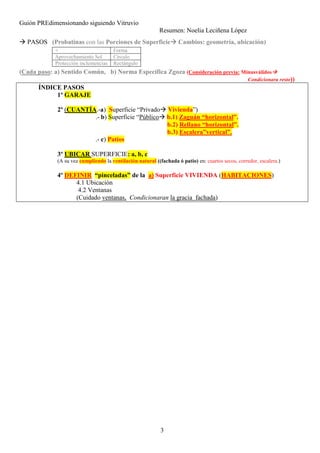

PASOS (Probatinas con las Porciones de Superficie Cambios: geometría, ubicación)
(Cada paso: a) Sentido Común, b) Norma Específica Zgoza (Consideración previa: Minusválidos
Condicionara resto))
ÍNDICE PASOS
1º GARAJE
2º (CUANTÍA.-a) Superficie “Privado Vivienda”)
.- b) Superficie “Público b.1) Zaguán “horizontal”.
b.2) Rellano “horizontal”.
b.3) Escalera”vertical”.
.- c) Patios
3º UBICAR SUPERFICIE: a, b, c
(A su vez cumpliendo la ventilación natural ((fachada ó patio) en: cuartos secos, corredor, escalera.)
4º DEFINIR “pinceladas” de la a) Superficie VIVIENDA (HABITACIONES)
4.1 Ubicación
4.2 Ventanas
(Cuidado ventanas, Condicionaran la gracia fachada)
+ Forma
Aprovechamiento Sol Círculo
Protección inclemencias Rectángulo

4

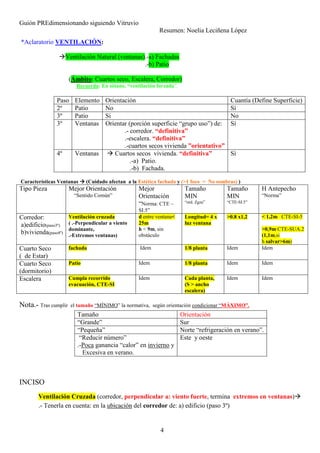

*Aclaratorio VENTILACIÓN:
Ventilación Natural (ventanas).-a) Fachadas
.-b) Patio
(Ámbito: Cuartos seco, Escalera, Corredor)
Recuerda: En sótano, “ventilación forzada”.
Paso Elemento Orientación Cuantía (Define Superficie)
2º Patio No Sí
3º Patio Si No
3º Ventanas Orientar (porción superficie “grupo uso”) de:
.- corredor. “definitiva”
.-escalera. “definitiva”
.-cuartos secos vivienda ”orientativo”
Sí
4º Ventanas Cuartos secos vivienda. “definitiva”
.-a) Patio.
.-b) Fachada.
Sí
Características Ventanas (Cuidado afectan a la Estética fachada y (>1 foco = No sombras) )
Tipo Pieza Mejor Orientación
“Sentido Común”
Mejor
Orientación
“Norma: CTE –
SI.5”
Tamaño
MIN
“ord. Zgza”
Tamaño
MIN
“CTE-SI.5”
H Antepecho
“Norma”
Corredor:
a)edificio(paso3º)
b)vivienda(paso4º)
Ventilación cruzada
( .-Perpendicular a viento
dominante,
.-Extremos ventanas)
d entre ventana<
25m
h < 9m, sin
obstáculo
Longitud= 4 x
luz ventana
>0.8 x1,2 < 1,2m CTE-SI-5
>0,9m CTE-SUA.2
(1,1m,si
h salvar>6m)
Cuarto Seco
( de Estar)
fachada Idem 1/8 planta Idem Idem
Cuarto Seco
(dormitorio)
Patio Idem 1/8 planta Idem Idem
Escalera Cumpla recorrido
evacuación, CTE-SI
Idem Cada planta,
(S > ancho
escalera)
Idem Idem
Nota.- Tras cumplir el tamaño “MÍNIMO” la normativa, según orientación condicionar “MÁXIMO”.
Tamaño Orientación
“Grande” Sur
“Pequeña” Norte “refrigeración en verano”.
“Reducir número”
.-Poca ganancia “calor” en invierno y
Excesiva en verano.
Este y oeste
INCISO
Ventilación Cruzada (corredor, perpendicular a: viento fuerte, termina extremos en ventanas)
.- Tenerla en cuenta: en la ubicación del corredor de: a) edificio (paso 3º)

5

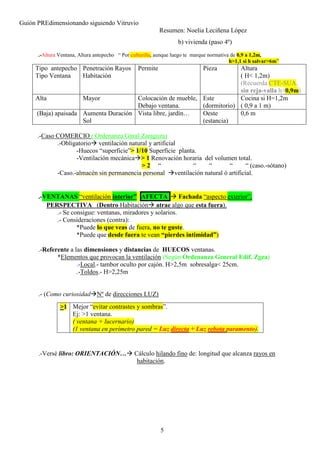

b) vivienda (paso 4º)
.-Altura Ventana, Altura antepecho “ Por culturilla, aunque luego te marque normativa de 0,9 a 1,2m,
h>1,1 si h salvar>6m”
Tipo antepecho
Tipo Ventana
Penetración Rayos
Habitación
Permite Pieza Altura
( H< 1,2m)
(Recuerda CTE-SUA,
sin reja-valla h>0,9m)
Alta Mayor Colocación de mueble,
Debajo ventana.
Este
(dormitorio)
Cocina si H=1,2m
( 0,9 a 1 m)
(Baja) apaisada Aumenta Duración
Sol
Vista libre, jardín… Oeste
(estancia)
0,6 m
.-Caso COMERCIO ( Ordenanza Gnral Zaragoza)
.-Obligatorio ventilación natural y artificial
-Huecos “superficie”> 1/10 Superficie planta.
-Ventilación mecánica > 1 Renovación horaria del volumen total.
> 2 “ “ “ “ “ (caso.-sótano)
-Caso.-almacén sin permanencia personal ventilación natural ó artificial.
.-VENTANAS “ventilación interior” AFECTA Fachada “aspecto exterior”,
PERSPECTIVA (Dentro Habitación atrae algo que esta fuera).
.- Se consigue: ventanas, miradores y solarios.
.- Consideraciones (contra):
*Puede lo que veas de fuera, no te guste.
*Puede que desde fuera te vean “pierdes intimidad”)
.-Referente a las dimensiones y distancias de HUECOS ventanas.
*Elementos que provocan la ventilación (Según Ordenanza General Edif. Zgza)
.-Local.- tambor oculto por cajón. H>2,5m sobresalga< 25cm.
.-Toldos.- H>2,25m
.- (Como curiosidad Nº de direcciones LUZ)
.-Versé libro: ORIENTACIÓN… Cálculo hilando fino de: longitud que alcanza rayos en
habitación.
>1 Mejor “evitar contrastes y sombras”.
Ej: >1 ventana.
( ventana + lucernario)
(1 ventana en perímetro pared = Luz directa + Luz rebota paramento).

6

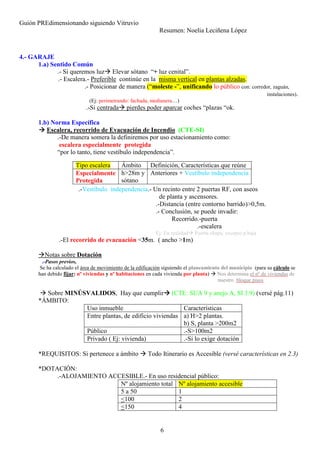

4.- GARAJE
1.a) Sentido Común
.- Si queremos luz Elevar sótano “+ luz cenital”.
.- Escalera.- Preferible continúe en la misma vertical en plantas alzadas.
.- Posicionar de manera (“moleste -”, unificando lo público con: corredor, zaguán,
instalaciones).
(Ej: perimetrando: fachada, medianera…)
.-Si centrada pierdes poder aparcar coches “plazas “ok.
1.b) Norma Específica
Escalera, recorrido de Evacuación de Incendio (CTE-SI)
.-De manera somera la definiremos por uso estacionamiento como:
escalera especialmente protegida
“por lo tanto, tiene vestíbulo independencia”.
.-Vestíbulo independencia.- Un recinto entre 2 puertas RF, con aseos
de planta y ascensores.
.-Distancia (entre contorno barrido)>0,5m.
.- Conclusión, se puede invadir:
Recorrido.-puerta
.-escalera
Ej: En realidad Puerta chapa, excepto p.baja
.-El recorrido de evacuación <35m. ( ancho >1m)
Notas sobre Dotación
.-Pasos previos,
Se ha calculado el área de movimiento de la edificación siguiendo el planeamiento del municipio (para su cálculo se
han debido fijar: nº viviendas y nº habitaciones en cada vivienda por planta) Nos determina el nº de viviendas de
nuestro bloque pisos
Sobre MINÚSVALIDOS, Hay que cumplir (CTE: SUA 9 y anejo A, SI 3.9) (versé pág.11)
*ÁMBITO:
Uso inmueble Características
Entre plantas, de edificio viviendas a) H>2 plantas.
b) S, planta >200m2
Público .-S>100m2
Privado ( Ej: vivienda) .-Si lo exige dotación
*REQUISITOS: Si pertenece a ámbito Todo Itinerario es Accesible (versé características en 2.3)
*DOTACIÓN:
.-ALOJAMIENTO ACCESIBLE.- En uso residencial público:
Nº alojamiento total Nº alojamiento accesible
5 a 50 1
<100 2
<150 4
Tipo escalera Ámbito Definición, Características que reúne
Especialmente
Protegida
h>28m y
sótano
Anteriores + Vestíbulo independencia

7

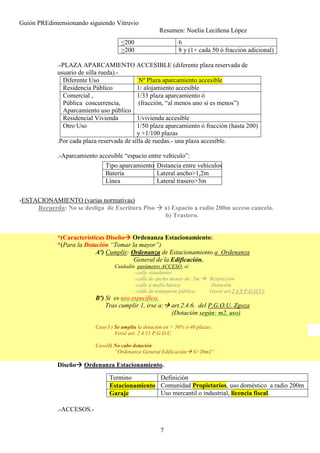

<200 6
>200 8 y (1+ cada 50 ó fracción adicional)
.-PLAZA APARCAMIENTO ACCESIBLE (diferente plaza reservada de
usuario de silla rueda).-
Diferente Uso Nº Plaza aparcamiento accesible
Residencia Público 1/ alojamiento accesible
Comercial ,
Pública concurrencia,
Aparcamiento uso público
1/33 plaza aparcamiento ó
(fracción, “al menos uno si es menos”)
Residencial Vivienda 1/vivienda accesible
Otro Uso 1/50 plaza aparcamiento ó fracción (hasta 200)
y +1/100 plazas
.Por cada plaza reservada de silla de ruedas.- una plaza accesible.
.-Aparcamiento accesible “espacio entre vehículo”:
-ESTACIONAMIENTO (varias normativas)
Recuerda: No se desliga de Escritura Piso a) Espacio a radio 200m acceso cancela.
b) Trastero.
*(Características Diseño Ordenanza Estacionamiento:
*(Para la Dotación “Tomar la mayor”)
Aº) Cumplir: Ordenanza de Estacionamiento a Ordenanza
General de la Edificación.
Cuidadín parámetro ACCESO, si:
.-calle viandantes
.-calle de ancho menor de: 5m Restricción
.-calle a malla básica Dotación
.-calle de transporte público. (versé art.2.4.9 P.G.O.U)
Bº) Si es uso específico,
Tras cumplir 1, irse a: art.2.4.6. del P.G.O.U. Zgoza
(Dotación según: m2, uso)
Caso I ) Se amplia la dotación en > 50% ó 40 plazas.
Versé art. 2.4.11 P.G.O.U
CasoII) No cabe dotación
“Ordenanza General Edificación S>20m2”
Diseño Ordenanza Estacionamiento.
.-ACCESOS.-
Tipo aparcamiento Distancia entre vehículos
Batería Lateral ancho>1,2m
Línea Lateral trasero>3m
Termino Definición
Estacionamiento Comunidad Propietarios, uso doméstico a radio 200m
Garaje Uso mercantil o industrial, licencia fiscal.

8

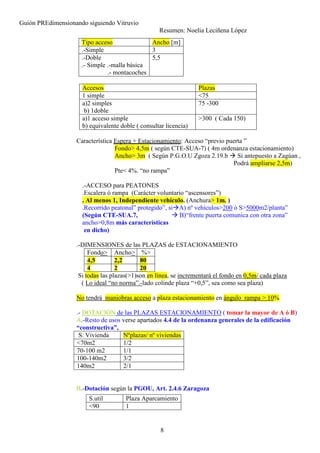

Tipo acceso Ancho [m]
.-Simple 3
.-Doble
.- Simple .-malla básica
.- montacoches
5,5
Accesos Plazas
1 simple <75
a)2 simples
b) 1doble
75 -300
a)1 acceso simple
b) equivalente doble ( consultar licencia)
>300 ( Cada 150)
Característica Espera + Estacionamiento: Acceso “previo puerta ”
Fondo> 4,5m ( según CTE-SUA-7) ( 4m ordenanza estacionamiento)
Ancho> 3m ( Según P.G.O.U Zgoza 2.19.b Si antepuesto a Zagúan ,
Podrá ampliarse 2,5m)
Pte< 4%. “no rampa”
.-ACCESO para PEATONES
.Escalera ó rampa (Carácter voluntario “ascensores”)
. Al menos 1, Independiente vehículo. (Anchura> 1m. )
.Recorrido peatonal” protegido”, si A) nº vehículos>200 ó S>5000m2/planta”
(Según CTE-SUA.7, B)“frente puerta comunica con otra zona”
ancho>0,8m más características
en dicho)
.-DIMENSIONES de las PLAZAS de ESTACIONAMIENTO
Fondo> Ancho> %>
4,5 2,2 80
4 2 20
Si todas las plazas(>1)son en línea, se incrementará el fondo en 0,5m/ cada plaza
( Lo ideal “no norma”.-lado colinde plaza “+0,5”, sea como sea plaza)
No tendrá maniobras acceso a plaza estacionamiento en ángulo rampa > 10%
.- DOTACIÓN de las PLAZAS ESTACIONAMIENTO ( tomar la mayor de A ó B)
A.-Resto de usos verse apartados 4.4 de la ordenanza generales de la edificación
“constructiva”,
S. Vivienda Nºplazas/ nº viviendas
<70m2 1/2
70-100 m2 1/1
100-140m2 3/2
140m2 2/1
B.-Dotación según la PGOU, Art. 2.4.6 Zaragoza
S.util Plaza Aparcamiento
<90 1

9

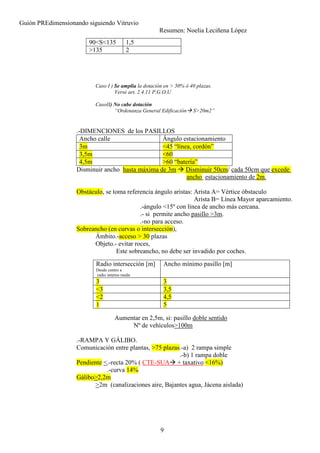

Caso I ) Se amplia la dotación en > 50% ó 40 plazas.
Versé art. 2.4.11 P.G.O.U
CasoII) No cabe dotación
“Ordenanza General Edificación S>20m2”
.-DIMENCIONES de los PASILLOS
Ancho calle Ángulo estacionamiento
3m <45 “línea, cordón”
3,5m <60
4,5m >60 “batería”
Disminuir ancho hasta máxima de 3m Disminuir 50cm/ cada 50cm que excede
ancho estacionamiento de 2m.
Obstáculo, se toma referencia ángulo aristas: Arista A= Vértice óbstaculo
Arista B= Línea Mayor aparcamiento.
.-ángulo <15º con línea de ancho más cercana.
.- si permite ancho pasillo >3m.
.-no para acceso.
Sobreancho (en curvas o intersección),
Ámbito.-acceso > 30 plazas
Objeto.- evitar roces,
Este sobreancho, no debe ser invadido por coches.
Aumentar en 2,5m, si: pasillo doble sentido
Nº de vehículos>100m
.-RAMPA Y GÁLIBO.
Comunicación entre plantas, >75 plazas.-a) 2 rampa simple
.-b) 1 rampa doble
Pendiente <.-recta 20% ( CTE-SUA + taxativo <16%)
.-curva 14%
Gálibo>2,2m
>2m (canalizaciones aire, Bajantes agua, Jácena aislada)
90<S<135 1,5
>135 2
Radio intersección [m]
Desde centro a
radio interno rueda
Ancho mínimo pasillo [m]
3 3
<3 3,5
<2 4,5
1 5

10

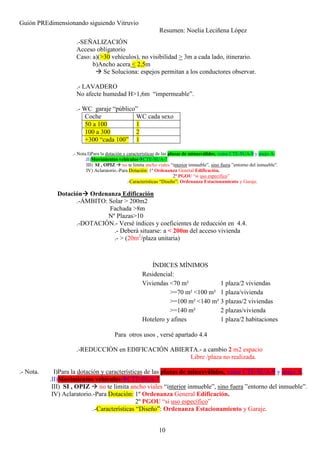

.-SEÑALIZACIÓN
Acceso obligatorio
Caso: a)(>30 vehículos), no visibilidad > 3m a cada lado, itinerario.
b)Ancho acera < 2,5m
Se Soluciona: espejos permitan a los conductores observar.
.- LAVADERO
No afecte humedad H>1,6m “impermeable”.
.- WC garaje “público”
Coche WC cada sexo
50 a 100 1
100 a 300 2
+300 “cada 100” 1
.- Nota.I)Para la dotación y características de las plazas de minusválidos, veáse CTE-SUA-9 y anejo A.
.II)Movimientos vehículos CTE-SUA-7
III) SI , OPIZ no te limita ancho viales “interior inmueble”, sino fuera ”entorno del inmueble”.
IV) Aclaratorio.-Para Dotación: 1º Ordenanza General Edificación.
2º PGOU “si uso específico”
.-Características “Diseño”: Ordenanza Estacionamiento y Garaje.
Dotación Ordenanza Edificación
.-ÁMBITO: Solar > 200m2
Fachada >8m
Nº Plazas>10
.-DOTACIÓN.- Versé índices y coeficientes de reducción en 4.4.
.- Deberá situarse: a < 200m del acceso vivienda
.- > (20m2
/plaza unitaria)
Para otros usos , versé apartado 4.4
.-REDUCCIÓN en EDIFICACIÓN ABIERTA.- a cambio 2 m2 espacio
Libre /plaza no realizada.
.- Nota. I)Para la dotación y características de las plazas de minusválidos, veáse CTE-SUA-9 y anejo A.
.II)Movimientos vehículos CTE-SUA-7
III) SI , OPIZ no te limita ancho viales “interior inmueble”, sino fuera ”entorno del inmueble”.
IV) Aclaratorio.-Para Dotación: 1º Ordenanza General Edificación.
2º PGOU “si uso específico”
.-Características “Diseño”: Ordenanza Estacionamiento y Garaje.
ÍNDICES MÍNIMOS
Residencial:
Viviendas <70 m² 1 plaza/2 viviendas
>=70 m² <100 m² 1 plaza/vivienda
>=100 m² <140 m² 3 plazas/2 viviendas
>=140 m² 2 plazas/vivienda
Hotelero y afines 1 plaza/2 habitaciones

11

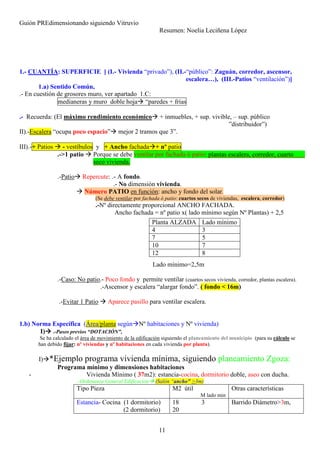

1.- CUANTÍA: SUPERFICIE [ (I.- Vivienda “privado”), (II.-“público”: Zaguán, corredor, ascensor,
escalera…), (III.-Patios “ventilación”)]
1.a) Sentido Común,
.- En cuestión de grosores muro, ver apartado 1.C:
medianeras y muro doble hoja “paredes + frías
.- Recuerda: (El máximo rendimiento económico + inmuebles, + sup. vivible, – sup. público
”distribuidor”)
II).-Escalera “ocupa poco espacio” mejor 2 tramos que 3”.
III).-+ Patios - vestíbulos y + Ancho fachada + nº patio
.->1 patio Porque se debe ventilar por fachada ó patio: plantas escalera, corredor, cuarto
seco vivienda.
.-Patio Repercute: .- A fondo.
.- No dimensión vivienda.
Número PATIO en función: ancho y fondo del solar.
(Se debe ventilar por fachada ó patio: cuartos secos de viviendas, escalera, corredor)
.-Nº directamente proporcional ANCHO FACHADA.
Ancho fachada = nº patio x( lado mínimo según Nº Plantas) + 2,5
Lado mínimo=2,5m
.-Caso: No patio.- Poco fondo y permite ventilar (cuartos secos vivienda, corredor, plantas escalera).
.-Ascensor y escalera “alargar fondo”. ( fondo < 16m)
.-Evitar 1 Patio Aparece pasillo para ventilar escalera.
1.b) Norma Específica (Área/planta según Nº habitaciones y Nº vivienda)
I) .-Pasos previos “DOTACIÓN”,
Se ha calculado el área de movimiento de la edificación siguiendo el planeamiento del municipio (para su cálculo se
han debido fijar: nº viviendas y nº habitaciones en cada vivienda por planta).
I) *Ejemplo programa vivienda mínima, siguiendo planeamiento Zgoza:
Programa mínimo y dimensiones habitaciones
- Vivienda Mínimo ( 37m2): estancia-cocina, dormitorio doble, aseo con ducha.
.-Ordenanza General Edificación (Salón “ancho” >3m)
Tipo Pieza M2 útil
M lado min
Otras características
Estancia- Cocina (1 dormitorio)
(2 dormitorio)
18 3
20
Barrido Diámetro>3m,
Planta ALZADA Lado mínimo
4 3
7 5
10 7
12 8

12

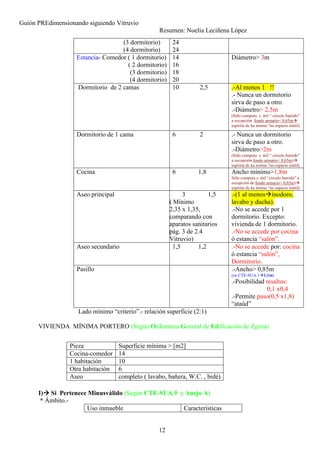

(3 dormitorio)
(4 dormitorio)
24
24
Estancia- Comedor ( 1 dormitorio)
( 2 dormitorio)
(3 dormitorio)
(4 dormitorio)
14
16
18
20
Diámetro> 3m
Dormitorio de 2 camas 10 2,5 .-Al menos 1 !!
.- Nunca un dormitorio
sirva de paso a otro.
.-Diámetro> 2,5m
(Sólo computa s. útil “ circulo barrido”
a excepción fondo armario< 0,65m
espíritu de ka norma “no espacio inútil)
Dormitorio de 1 cama 6 2 .- Nunca un dormitorio
sirva de paso a otro.
.-Diámetro>2m
(Sólo computa s. útil “ circulo barrido”
a excepción fondo armario< 0,65m)
Cocina 6 1,8 Ancho mínimo>1,8m
Sólo computa s. útil “circulo barrido” a
excepción de fondo armario< 0,65m)
Aseo principal 3 1,5
( Mínimo
2,35 x 1,35,
comparando con
aparatos sanitarios
pág. 3 de 2.4
Vitruvio)
.-(1 al menos inodoro,
lavabo y ducha).
.-No se accede por 1
dormitorio. Excepto:
vivienda de 1 dormitorio.
.-No se accede por cocina
ó estancia “salón”.
Aseo secundario 1,5 1,2 .-No se accede por: cocina
ó estancia “salón”,
Dormitorio.
Pasillo .-Ancho> 0,85m
(en CTE-SUA.1 1,1m)
.-Posibilidad resaltos:
0,1 x0,4
.-Permite paso(0,5 x1,8)
“ataúd”
Lado mínimo “criterio”.- relación superficie (2:1)
VIVIENDA MÍNIMA PORTERO (Según Ordenanza General de Edificación de Zgoza)
I) Si Pertenece Minusválido (Según CTE-SUA.9 y Anejo A)
* Ámbito.-
Uso inmueble Características
Pieza Superficie mínima > [m2]
Cocina-comedor 14
1 habitación 10
Otra habitación 6
Aseo completo ( lavabo, bañera, W.C. , bidé)

13

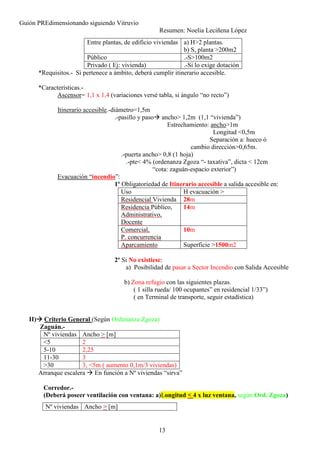

Entre plantas, de edificio viviendas a) H>2 plantas.
b) S, planta >200m2
Público .-S>100m2
Privado ( Ej: vivienda) .-Si lo exige dotación
*Requisitos.- Si pertenece a ámbito, deberá cumplir itinerario accesible.
*Características.-
Ascensor= 1,1 x 1,4 (variaciones versé tabla, si ángulo “no recto”)
Itinerario accesible.-diámetro=1,5m
.-pasillo y paso ancho> 1,2m (1,1 “vivienda”)
Estrechamiento: ancho>1m
Longitud <0,5m
Separación a: hueco ó
cambio dirección>0,65m.
.-puerta ancho> 0,8 (1 hoja)
.-pte< 4% (ordenanza Zgoza “- taxativa”, dicta < 12cm
“cota: zaguán-espacio exterior”)
Evacuación “incendio”:
1º Obligatoriedad de Itinerario accesible a salida accesible en:
Uso H evacuación >
Residencial Vivienda 28m
Residencia Público,
Administrativo,
Docente
14m
Comercial,
P. concurrencia
10m
Aparcamiento Superficie >1500m2
2º Si No existiese:
a) Posibilidad de pasar a Sector Incendio con Salida Accesible
b) Zona refugio con las siguientes plazas.
( 1 silla rueda/ 100 ocupantes” en residencial 1/33”)
( en Terminal de transporte, seguir estadística)
II) Criterio General (Según Ordenanza Zgoza)
Zaguán.-
Nº viviendas Ancho > [m]
<5 2
5-10 2,25
11-30 3
>30 3, <5m ( aumento 0,1m/3 viviendas)
Arranque escalera En función a Nº viviendas “sirva”
Corredor.-
(Deberá poseer ventilación con ventana: a)Longitud < 4 x luz ventana, según Ord. Zgoza)
Nº viviendas Ancho > [m]

14

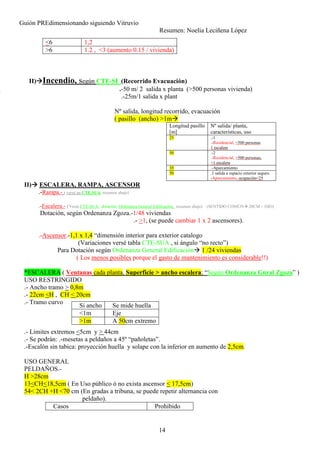

II) Incendio, según CTE-SI (Recorrido Evacuación)
.-50 m/ 2 salida x planta (>500 personas vivienda)
.-25m/1 salida x plant
Nº salida, longitud recorrido, evacuación
( pasillo (ancho) >1m
Longitud pasillo
[m]
Nº salida/ planta,
características, uso
25 .-1
.-Residencial, <500 personas
1 escalera
50 .-2
.-Residencial, >500 personas,
>1 escalera
35 .-Aparcamiento
50 .1 salida a espacio exterior seguro.
-Aparcamiento, ocupación<25
II) ESCALERA, RAMPA, ASCENSOR
.-Rampa.- ( versé en CTE.SUA, resumen abajo)
.-Escalera.- (Versé CTE-SUA, dotación: Ordenanza General Edificación, resumen abajo) (SENTIDO COMÚN 20CM = OJO)
Dotación, según Ordenanza Zgoza.-1/48 viviendas
.- >1, (se puede cambiar 1 x 2 ascensores).
.-Ascensor.-1,1 x 1,4 “dimensión interior para exterior catalogo
(Variaciones versé tabla CTE-SUA , si ángulo “no recto”)
Para Dotación según Ordenanza General Edificación 1 /24 viviendas
( Los menos posibles porque el gasto de mantenimiento es considerable!!)
*ESCALERA ( Ventanas cada planta, Superficie > ancho escalera; “Según Ordenanza Gnral Zgoza” )
USO RESTRINGIDO
.- Ancho tramo > 0,8m
.- 22cm <H , CH < 20cm
.- Tramo curvo
.- Limites extremos <5cm y > 44cm
.- Se podrán: .-mesetas a peldaños a 45º “pañoletas”.
.-Escalón sin tabica: proyección huella y solape con la inferior en aumento de 2,5cm.
USO GENERAL
PELDAÑOS.-
H >28cm
13<CH<18,5cm ( En Uso público ó no exista ascensor < 17,5cm)
54< 2CH +H <70 cm (En gradas a tribuna, se puede repetir alternancia con
peldaño).
Casos Prohibido
<6 1,2
>6 1.2 , <3 (aumento 0.15 / vivienda)
Si ancho Se mide huella
<1m Eje
>1m A 50cm extremo

15

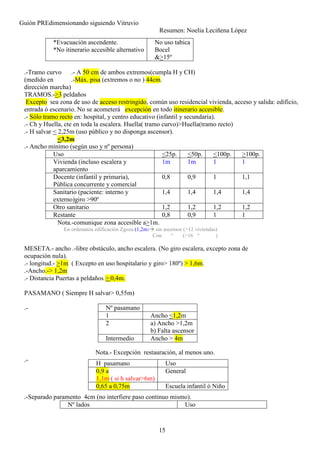

*Evacuación ascendente.
*No itinerario accesible alternativo
No uso tabica
Bocel
&>15º
.-Tramo curvo .- A 50 cm de ambos extremos(cumpla H y CH)
(medido en .-Máx. pisa (extremos o no ) 44cm.
dirección marcha)
TRAMOS.->3 peldaños
Excepto sea zona de uso de acceso restringido, común uso residencial vivienda, acceso y salida: edificio,
entrada ó escenario. No se acometerá excepción en todo itinerario accesible.
.- Sólo tramo recto en: hospital, y centro educativo (infantil y secundaria).
.- Ch y Huella, cte en toda la escalera. Huella( tramo curvo)>Huella(tramo recto)
.- H salvar < 2,25m (uso público y no disponga ascensor).
<3,2m
.- Ancho mínimo (según uso y nº persona)
Uso <25p. <50p. <100p. >100p.
Vivienda (incluso escalera y
aparcamiento
1m 1m 1 1
Docente (infantil y primaria),
Pública concurrente y comercial
0,8 0,9 1 1,1
Sanitario (paciente: interno y
externo)giro >90º
1,4 1,4 1,4 1,4
Otro sanitario 1,2 1,2 1,2 1,2
Restante 0,8 0,9 1 1
Nota.-comunique zona accesible a>1m.
En ordenanza edificación Zgoza (1,2m) sin ascensor (>12 viviendas)
Con “ (>16 “ )
MESETA.- ancho .-libre obstáculo, ancho escalera. (No giro escalera, excepto zona de
ocupación nula).
.- longitud.- >1m ( Excepto en uso hospitalario y giro> 180º) > 1,6m.
.-Ancho.-> 1,2m
.- Distancia Puertas a peldaños > 0,4m.
PASAMANO ( Siempre H salvar> 0,55m)
.-
Nota.- Excepción restauración, al menos uno.
.-
.-Separado paramento 4cm (no interfiere paso continuo mismo).
Nº lados Uso
Nº pasamano
1 Ancho <1,2m
2 a) Ancho >1,2m
b) Falta ascensor
Intermedio Ancho > 4m
H pasamano Uso
0,9 a
1,1m ( si h salvar>6m)
General
0,65 a 0,75m Escuela infantil ó Niño

16

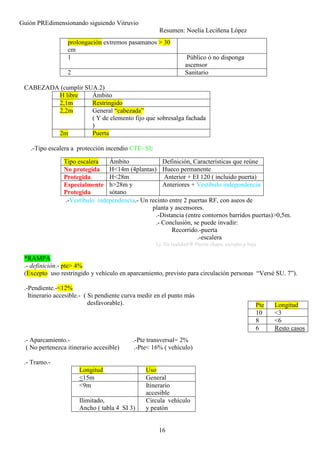

prolongación extremos pasamanos > 30
cm
1 Público ó no disponga
ascensor
2 Sanitario
CABEZADA (cumplir SUA.2)
H libre Ámbito
2,1m Restringido
2,2m General “cabezada”
( Y de elemento fijo que sobresalga fachada
)
2m Puerta
.-Tipo escalera a protección incendio CTE- SI:
.-Vestíbulo independencia.- Un recinto entre 2 puertas RF, con aseos de
planta y ascensores.
.-Distancia (entre contornos barridos puertas)>0,5m.
.- Conclusión, se puede invadir:
Recorrido.-puerta
.-escalera
Ej: En realidad Puerta chapa, excepto p.baja
*RAMPA.
.- definición.- pte> 4%
(Excepto uso restringido y vehículo en aparcamiento, previsto para circulación personas “Versé SU. 7”).
.-Pendiente.-<12%
Itinerario accesible.- ( Si pendiente curva medir en el punto más
desfavorable).
.- Aparcamiento.- .-Pte transversal= 2%
( No pertenezca itinerario accesible) .-Pte< 16% ( vehículo)
.- Tramo.-
Longitud Uso
<15m General
<9m Itinerario
accesible
Ilimitado,
Ancho ( tabla 4 SI 3)
Circula vehículo
y peatón
Tipo escalera Ámbito Definición, Características que reúne
No protegida H<14m (4plantas) Hueco permanente
Protegida H<28m Anterior + EI 120 ( incluido puerta)
Especialmente
Protegida
h>28m y
sótano
Anteriores + Vestíbulo independencia
Pte Longitud
10 <3
8 <6
6 Resto casos

17

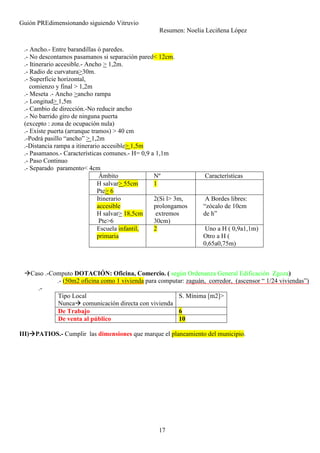

.- Ancho.- Entre barandillas ó paredes.
.- No descontamos pasamanos si separación pared< 12cm.
.- Itinerario accesible.- Ancho > 1,2m.
.- Radio de curvatura>30m.
.- Superficie horizontal,
comienzo y final > 1,2m
.- Meseta .- Ancho >ancho rampa
.- Longitud> 1,5m
.- Cambio de dirección.-No reducir ancho
.- No barrido giro de ninguna puerta
(excepto : zona de ocupación nula)
.- Existe puerta (arranque tramos) > 40 cm
.-Podrá pasillo “ancho” > 1,2m
.-Distancia rampa a itinerario accesible> 1,5m
.- Pasamanos.- Características comunes.- H= 0,9 a 1,1m
.- Paso Continuo
.- Separado paramento< 4cm
Ámbito Nº Características
H salvar> 55cm
Pte> 6
1
Itinerario
accesible
H salvar> 18,5cm
Pte>6
2(Si l> 3m,
prolongamos
extremos
30cm)
A Bordes libres:
“zócalo de 10cm
de h”
Escuela infantil,
primaria
2 Uno a H ( 0,9a1,1m)
Otro a H (
0,65a0,75m)
Caso .-Computo DOTACIÓN: Oficina, Comercio. ( según Ordenanza General Edificación Zgoza)
.- (50m2 oficina como 1 vivienda para computar: zaguán, corredor, (ascensor “ 1/24 viviendas”)
.-
Tipo Local
Nunca comunicación directa con vivienda
S. Mínima [m2]>
De Trabajo 6
De venta al público 10
III) PATIOS.- Cumplir las dimensiones que marque el planeamiento del municipio.

18
.-3.- UBICAR cuantía superficie (2) [ (I) Vivienda “privado”), (II)“público”: Zaguán, corredor,
ascensor, escalera…), (III)Patios “ventilación”)]
y sus HUECOS de VENTILACIÓN (II) (A su vez cumpliendo la ventilación natural (huecos ventanas
a: fachada ó patio en: cuartos secos, distribuidor, escalera) )
3.a) Sentido Común
I) ESQUEMA VIVIENDA según CLIMA
(Tener en cuenta porción superficie horizontal privado “vivienda”, antes definir
horizontal público)
I)
II).- Si se puede corredor Ventilación Cruzada.- (Perpendicular a vientos dominantes).
.- Extremos ventanas.
II) Por simpleza “proyecto” SIMETRIA en modelo INMUEBLE, en planta alzada.
II).- Ponerse en situación del usuario Circulación: viviendas, edificio.
Tipo Clima y Topografía Elementos distribución y su ubicación a Considerar
Frío “crudo invierno” .-Chimenea Central, alrededor habitaciones.
Calor extremo en verano .- Ventilación cruzada =Perpendicular a la dirección ppal del viento.
(En Zgoza noroeste).
Recordatorio
Nombre Viento “dominante” De dónde
Tramontana Norte
Levante Este
Poniente Oeste
Cierzo (en Aragón) Noroeste
(Ej: Pasillo distribuidor: habitaciones, viviendas.
En la dirección perpendicular al viento, cuyos extremos colmatan en
ventanas)
Calor durante todo el año
( viento predominante del sur)
.-Casa orientada al lado mayor parcela.
.- Se alinean habitaciones, con la finalidad que paralelamente se
comunique con porche alineado (incluso porche llega a ser habitable)
Pantanoso .-Planta noble.- habitación ppal casa.
.-P. baja.- comodidad menos importante.
Cálido polvoriento “desierto”
“viento sudoeste”
.- Habitación dispuesta alrededor de patio (hierva ”frescura”)
.- Material Pesado:- Protejan del viento.
.-Retienen en el interior “frescor”
(no deja paso – aislamiento) Ej, adobe
Límite A Ubicar el espacio a Distribuir
Privado ( Ej medianera) Privado ( Ej. pasillo vivienda)
Público ( Ej calle) Público ( Ej. distribuidor vivienda, zaguán, escalera)

19

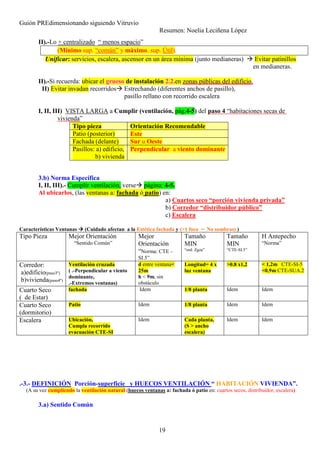

II).-Lo + centralizado “ menos espacio”
(Mínimo sup. “común” y máximo. sup. Útil).
Unificar: servicios, escalera, ascensor en un área mínima (junto medianeras) Evitar patinillos
en medianeras.
II).-Si recuerda: ubicar el grueso de instalación 2.2.en zonas públicas del edificio.
II) Evitar invadan recorridos Estrechando (diferentes anchos de pasillo),
pasillo rellano con recorrido escalera
I, II, III) VISTA LARGA a Cumplir (ventilación, pág.4-5) del paso 4 “habitaciones secas de
vivienda”
Tipo pieza Orientación Recomendable
Patio (posterior) Este
Fachada (delante) Sur u Oeste
Pasillos: a) edificio,
b) vivienda
Perpendicular a viento dominante
3.b) Norma Específica
I, II, III).- Cumplir ventilación, verse página: 4-5.
Al ubicarlos, (las ventanas a: fachada ó patio) en:
a) Cuartos seco “porción vivienda privada”
b) Corredor “distribuidor público”
c) Escalera
Características Ventanas (Cuidado afectan a la Estética fachada y (>1 foco = No sombras) )
Tipo Pieza Mejor Orientación
“Sentido Común”
Mejor
Orientación
“Norma: CTE –
SI.5”
Tamaño
MIN
“ord. Zgza”
Tamaño
MIN
“CTE-SI.5”
H Antepecho
“Norma”
Corredor:
a)edificio(paso3º)
b)vivienda(paso4º)
Ventilación cruzada
( .-Perpendicular a viento
dominante,
.-Extremos ventanas)
d entre ventana<
25m
h < 9m, sin
obstáculo
Longitud= 4 x
luz ventana
>0.8 x1,2 < 1,2m CTE-SI-5
<0,9m CTE-SUA.2
Cuarto Seco
( de Estar)
fachada Idem 1/8 planta Idem Idem
Cuarto Seco
(dormitorio)
Patio Idem 1/8 planta Idem Idem
Escalera Ubicación,
Cumpla recorrido
evacuación CTE-SI
Idem Cada planta,
(S > ancho
escalera)
Idem Idem
.-3.- DEFINICIÓN Porción-superficie y HUECOS VENTILACIÓN “ HABITACIÓN VIVIENDA”.
(A su vez cumpliendo la ventilación natural (huecos ventanas a: fachada ó patio en: cuartos secos, distribuidor, escalera)
3.a) Sentido Común

20

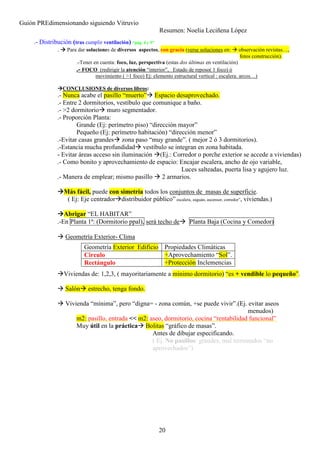

.- Distribución (tras cumplir ventilación) “pág. 4 y 5”
. Para dar soluciones de diversos aspectos, con gracia (verse soluciones en: observación revistas…,
fotos construcción).
.-Tener en cuenta: foco, luz, perspectiva (estas dos últimas en ventilación)
.- FOCO (redirigir la atención “interior”, Estado de reposo( 1 foco) ó
movimiento ( >1 foco) Ej: elemento estructural vertical : escalera. arcos…)
CONCLUSIONES de diversos libros:
.- Nunca acabe el pasillo “muerto” Espacio desaprovechado.
.- Entre 2 dormitorios, vestíbulo que comunique a baño.
.- >2 dormitorio muro segmentador.
.- Proporción Planta:
Grande (Ej: perímetro piso) “dirección mayor”
Pequeño (Ej: perímetro habitación) “dirección menor”
.-Evitar casas grandes zona paso “muy grande”. ( mejor 2 ó 3 dormitorios).
.-Estancia mucha profundidad vestíbulo se integran en zona habitada.
- Evitar áreas acceso sin iluminación (Ej.: Corredor o porche exterior se accede a viviendas)
.- Como bonito y aprovechamiento de espacio: Encajar escalera, ancho de ojo variable,
Luces salteadas, puerta lisa y agujero luz.
.- Manera de emplear; mismo pasillo 2 armarios.
Más fácil, puede con simetría todos los conjuntos de masas de superficie.
( Ej: Eje centrador distribuidor público” escalera, zaguán, ascensor, corredor”, viviendas.)
Abrigar “EL HABITAR”
.-En Planta 1ª: (Dormitorio ppal), será techo de Planta Baja (Cocina y Comedor)
Geometría Exterior- Clima
Viviendas de: 1,2,3, ( mayoritariamente a mínimo dormitorio) “es + vendible lo pequeño”.
Salón estrecho, tenga fondo.
Vivienda “mínima”, pero “digna= - zona común, +se puede vivir”.(Ej. evitar aseos
menudos)
m2: pasillo, entrada << m2: aseo, dormitorio, cocina “rentabilidad funcional”
Muy útil en la práctica Bolitas “gráfico de masas”.
Antes de dibujar especificando.
( Ej. No pasillos: grandes, mal terminados “no
aprovechados”)
Geometría Exterior Edificio Propiedades Climáticas
Circulo +Aprovechamiento “Sol”.
Rectángulo +Protección Inclemencias

21
Incisos “recalcar”:
.-Orientación VENTANAS
ESTE, OESTE REDUCIR.Poca ganancia en Invierno y Elevada en Verano.
SUR AMPLIAR.Mayor Ganancua en Verano.
.- Orientación según Clima.
Tipo Pieza 2º)Orientación según
Clima
3º)Orientación según
Feng-Shui
1º)Orientación según Ventilación
Dormitorio y
Cocina
Este
( sol de mañana)
Cocina oeste, no puerta
principal.
Dormitorio posterior
“quietud”.
A Patio
Habitaciones
de vivir
Sur u Oeste
(sol ½ día)
(Toda zona estar delante
“movimiento”)
A Fachada
Aseo,
despensa,
escalera
“secundaria”
Norte
ó
( al lado“no habitable”)
Norte, no al lado entrada. ---------------------
Entrada ------------------------- Sur ó sureste
( no al lado escalera)
---------------------
Puerta-Puerta
Ventana-
Ventana
--------------------------- No enfrentadas ---------------------
Pasillo.-a)
edificio
.-
b)vivienda
.-“Perpendicular” a
viento dominante.
.-Ventanas a
“extremos” pasillo.
Provocar situación
hipótetica puerta y
ventana “abierta”.
-------------------------------------- Ventilación Cruzada
Presiones fuertes siempre van
hacia presiones menores( de ahí
que haya corriente hacia el
pasillo).
Porche Sureste ( si Uso
fresquito por la tardes
de verano y , el sol de
mañana va a estar en
este y sur)
Orientación Criterio “General”
Noroeste Cierzo
Este Sol “mañana”
Oeste Sol “tarde”
Sur +Sol

22

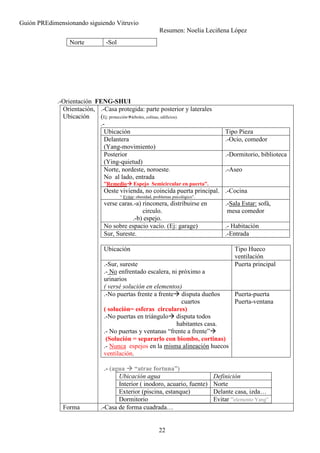

.-Orientación FENG-SHUI
Orientación,
Ubicación
.-Casa protegida: parte posterior y laterales
(Ej: protección árboles, colinas, edificios).
.-
Ubicación Tipo Pieza
Delantera
(Yang-movimiento)
.-Ocio, comedor
Posterior
(Ying-quietud)
.-Dormitorio, biblioteca
Norte, nordeste, noroeste.
No al lado, entrada
”Remedio Espejo Semicircular en puerta”.
.-Aseo
Oeste vivienda, no coincida puerta principal.
“ Evitar: obesidad, problemas psicológico”.
.-Cocina
verse caras.-a) rinconera, distribuirse en
circulo.
.-b) espejo.
.-Sala Estar: sofá,
mesa comedor
No sobre espacio vacío. (Ej: garage) .- Habitación
Sur, Sureste. .-Entrada
Ubicación Tipo Hueco
ventilación
.-Sur, sureste
.- No enfrentado escalera, ni próximo a
urinarios
( versé solución en elementos)
Puerta principal
.-No puertas frente a frente disputa dueños
cuartos
( solución= esferas circulares)
.-No puertas en triángulo disputa todos
habitantes casa.
.- No puertas y ventanas “frente a frente”
(Solución = separarlo con biombo, cortinas)
.- Nunca espejos en la misma alineación huecos
ventilación.
Puerta-puerta
Puerta-ventana
.- (agua “atrae fortuna”)
Ubicación agua Definición
Interior ( inodoro, acuario, fuente) Norte
Exterior (piscina, estanque) Delante casa, izda…
Dormitorio Evitar “elemento Yang”
Forma .-Casa de forma cuadrada…
Norte -Sol

23

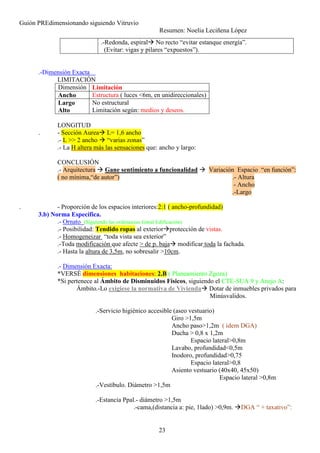

.-Redonda, espiral No recto “evitar estanque energía”.
(Evitar: vigas y pilares “expuestos”).
.-Dimensión Exacta
LIMITACIÓN
Dimensión Limitación
Ancho Estructura ( luces <6m, en unidireccionales)
Largo
Alto
No estructural
Limitación según: medios y deseos.
LONGITUD
. - Sección Aurea L= 1,6 ancho
.- L >> 2 ancho “varias zonas”
.- La H altera más las sensaciones que: ancho y largo:
CONCLUSIÓN
.- Arquitectura Gane sentimiento a funcionalidad Variación Espacio “en función”:
( no mínima,“de autor”) .- Altura
- Ancho
.-Largo
. - Proporción de los espacios interiores:2:1 ( ancho-profundidad)
3.b) Norma Específica.
.- Ornato (Siguiendo las ordenanzas Gnral Edificación)
.- Posibilidad: Tendido ropas al exterior protección de vistas.
.- Homogeneizar “toda vista sea exterior”
.-Toda modificación que afecte > de p. baja modificar toda la fachada.
.- Hasta la altura de 3,5m, no sobresalir >10cm.
.- Dimensión Exacta:
*VERSÉ dimensiones habitaciones: 2.B ( Planeamiento Zgoza)
*Si pertenece al Ámbito de Disminuidos Físicos, siguiendo el CTE-SUA 9 y Anejo A:
Ámbito.-Lo exigiese la normativa de Vivienda Dotar de inmuebles privados para
Minúsvalidos.
.-Servicio higiénico accesible (aseo vestuario)
Giro >1,5m
Ancho paso>1,2m ( idem DGA)
Ducha > 0,8 x 1,2m
Espacio lateral>0,8m
Lavabo, profundidad<0,5m
Inodoro, profundidad>0,75
Espacio lateral>0,8
Asiento vestuario (40x40, 45x50)
Espacio lateral >0,8m
.-Vestíbulo. Diámetro >1,5m
.-Estancia Ppal.- diámetro >1,5m
.-cama,(distancia a: pie, 1lado) >0,9m. DGA “ + taxativo”:

24

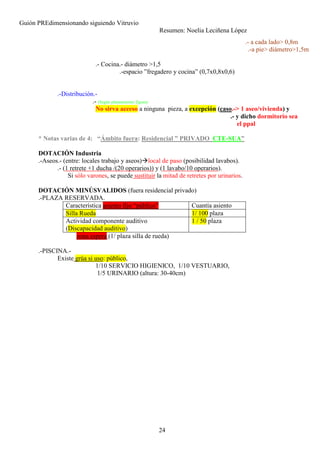

.- a cada lado> 0,8m
.-a pie> diámetro>1,5m
.- Cocina.- diámetro >1,5
.-espacio ”fregadero y cocina” (0,7x0,8x0,6)
.-Distribución.-
.- (Según planeamiento Zgoza)
No sirva acceso a ninguna pieza, a excepción (caso.-> 1 aseo/vivienda) y
.- y dicho dormitorio sea
el ppal
* Notas varias de 4: “Ámbito fuera: Residencial ” PRIVADO CTE-SUA”
DOTACIÓN Industria
.-Aseos.- (entre: locales trabajo y aseos) local de paso (posibilidad lavabos).
.- (1 retrete +1 ducha /(20 operarios)) y (1 lavabo/10 operarios).
Si sólo varones, se puede sustituir la mitad de retretes por urinarios.
DOTACIÓN MINÚSVALIDOS (fuera residencial privado)
.-PLAZA RESERVADA.
Característica asiento fijo “público” Cuantía asiento
Silla Rueda 1/ 100 plaza
Actividad componente auditivo
(Discapacidad auditivo)
1 / 50 plaza
zona espera (1/ plaza silla de rueda)
.-PISCINA.-
Existe grúa si uso: público,
1/10 SERVICIO HIGIENICO, 1/10 VESTUARIO,
1/5 URINARIO (altura: 30-40cm)

2.3.- Guión Predimensionando Vitruvio Leciñena López, Noelia
2.3 Caso DISTRIBUCCIÓN LOCAL
Cumplir al Unísono todos los puntos siguientes:
* 1º Limpieza Línea “todo recto”. Nada retranqueo
Definir Espacio.
No mimiez.
“Truco.- Elemento mayor en dimensión mayor de: planta, zona… ”
*Ok circulación entre zonas… ( puertas no acaben en pared, sino que pertenezcan a
estancia)
Ser Pin y Pon
Ergonomía
Sentido Común
Funcionalidad
* Caso:.- Lo + Céntrico.
.-Menos espacio (más espacio a lo funcional)
.-Permita + fachada.
* Normativa,
* Cumpliendo Vitrubio

2instalacionesVitruvio

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 2instalacionesVitruvio

Más de Noelia Leciñena López

Último

2instalacionesVitruvio
