Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
1

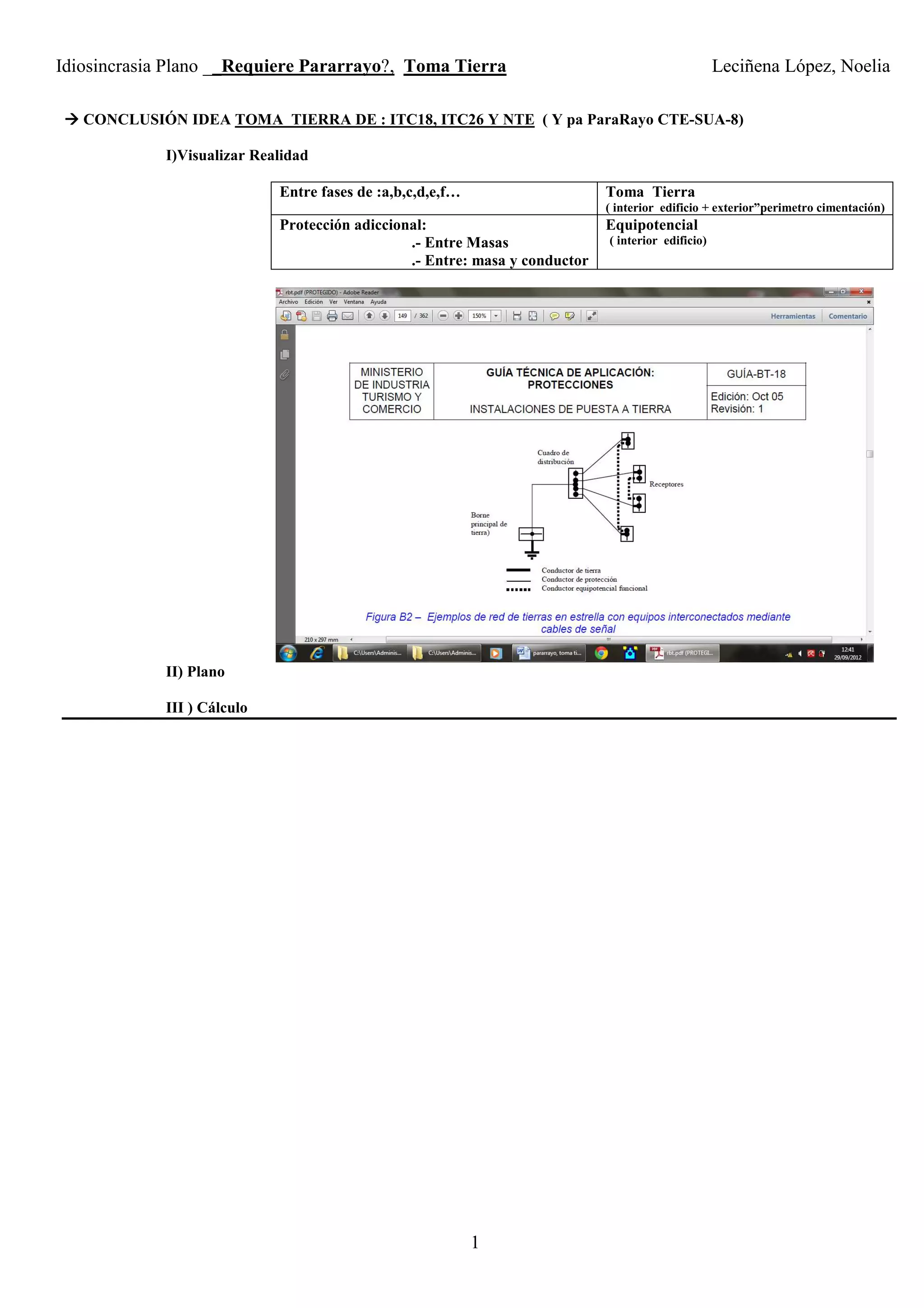

CONCLUSIÓN IDEA TOMA TIERRA DE : ITC18, ITC26 Y NTE ( Y pa ParaRayo CTE-SUA-8)
I)Visualizar Realidad
Entre fases de :a,b,c,d,e,f… Toma Tierra
( interior edificio + exterior”perimetro cimentación)
Protección adiccional:
.- Entre Masas
.- Entre: masa y conductor
Equipotencial
( interior edificio)
II) Plano
III ) Cálculo
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
2

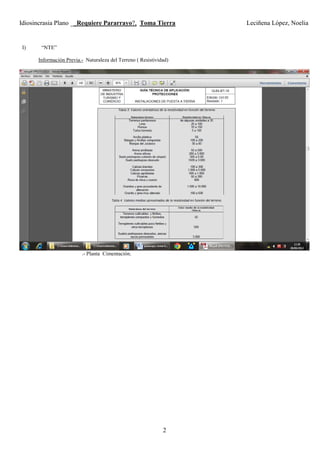

I) “NTE”
Información Previa.- Naturaleza del Terreno ( Resistividad)
.- Planta Cimentación.
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
3

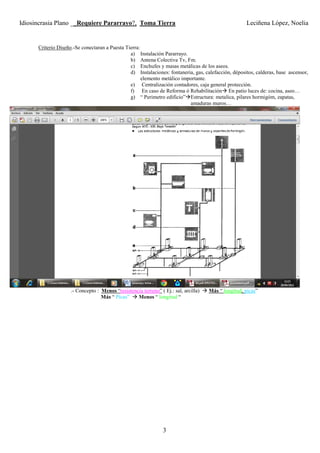

Criterio Diseño.-Se conectaran a Puesta Tierra:
a) Instalación Pararrayo.
b) Antena Colectiva Tv, Fm.
c) Enchufes y masas metálicas de los aseos.
d) Instalaciones: fontaneria, gas, calefacción, dépositos, calderas, base ascensor,
elemento metálico importante.
e) Centralización contadores, caja general protección.
f) En caso de Reforma ó Rehabilitación En patio luces de: cocina, aseo…
g) “ Perimetro edificio” Estructura: metalica, pilares hormigóm, zapatas,
amaduras muros…
.- Concepto : Menos “resistencia terreno” ( Ej.: sal, arcilla) Más “ longitud, picas”
Más “ Picas” Menos “ longitud “
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
4

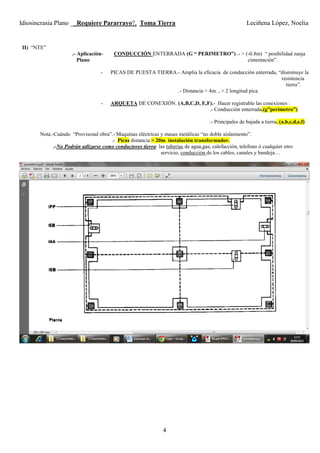

II) “NTE”
.- Aplicación- CONDUCCIÓN ENTERRADA (G “ PERIMETRO”) .- > (-0.8m) “ posibilidad zanja
Plano cimentación”.
- PICAS DE PUESTA TIERRA.- Amplia la eficacia de conducción enterrada, “disminuye la
resistencia
tierra”.
.- Distancia < 4m. , > 2 longitud pica
- ARQUETA DE CONEXIÓN. (A,B,C,D, E,F).- Hacer registrable las conexiones :
.- Conducción enterrada.(g”perimetro”)
.- Principales de bajada a tierra. (a,b,c,d,e,f)
Nota.-Cuándo “Provisonal obra”.- Maquinas eléctricas y masas metálicas “no doble aislamiento”.
.- Picas distancia > 20m instalación transformador.
.-No Podrán utlizarse como conductores tierra: las tuberias de agua,gas, calefacción, telefono ó cualquier otro
servicio, conducción de los cables, canales y bandeja…
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
5

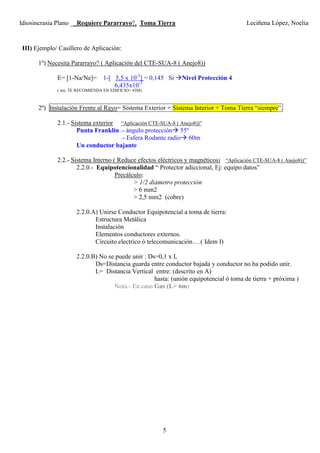

III) Ejemplo/ Casillero de Aplicación:
1º) Necesita Pararrayo? ( Aplicación del CTE-SUA-8 ( Anejo8))
E= [1-Na/Ne]= 1-[ 5,5 x 10-3
] = 0,145 Sí Nivel Protección 4
6,435x10-3
( nte, TE RECOMIENDA EN EDIFICIO> 43M)
2º) Instalación Frente al Rayo= Sistema Exterior + Sistema Interior + Toma Tierra “siempre”.
2.1.- Sistema exterior “Aplicación CTE-SUA-8 ( Anejo8))”
Punta Franklin .- ángulo protección 55º
.- Esfera Rodante radio 60m
Un conductor bajante
2.2.- Sistema Interno ( Reduce efectos eléctricos y magnéticos) “Aplicación CTE-SUA-8 ( Anejo8))”
2.2.0.- Equipotencionalidad “ Protector adiccional, Ej: equipo datos”
Precálculo:
> 1/2 diámetro protección
> 6 mm2
> 2,5 mm2 (cobre)
2.2.0.A) Unirse Conductor Equipotencial a toma de tierra:
Estructura Metálica
Instalación
Elementos conductores externos.
Circuito electrico ó telecomunicación….( Idem I)
2.2.0.B) No se puede unir : Ds=0,1 x L
Ds=Distancia guarda entre conductor bajada y conductor no ha podido unir.
L= Distancia Vertical entre: (descrito en A)
hasta: (unión equipotencial ó toma de tierra + próxima )
Nota.- En caso Gas (L> 6m)
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
6

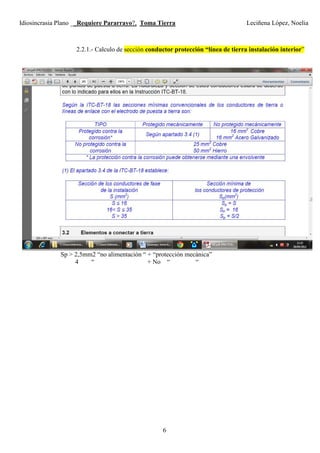

2.2.1.- Calculo de sección conductor protección “línea de tierra instalación interior”
Sp > 2,5mm2 “no alimentación “ + “protección mecánica”
4 “ + No “ “
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
7

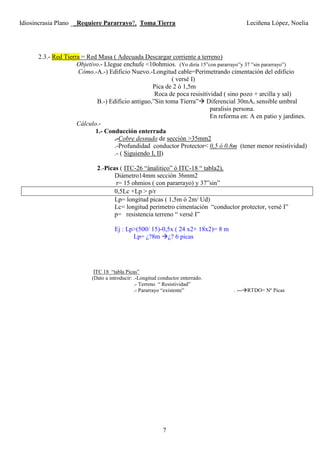

2.3.- Red Tierra = Red Masa ( Adecuada Descargar corriente a terreno)
Objetivo.- Llegue enchufe <10ohmios. (Yo diría 15”con pararrayo”y 37 ”sin pararrayo”)
Cómo.-A.-) Edificio Nuevo.-Longitud cable=Perimetrando cimentación del edificio
( versé I)
Pica de 2 ó 1,5m
Roca de poca resisitividad ( sino pozo + arcilla y sal)
B.-) Edificio antiguo,”Sin toma Tierra” Diferencial 30mA, sensible umbral
paralisis persona.
En reforma en: A en patio y jardines.
Cálculo.-
1.- Conducción enterrada
.-Cobre desnudo de sección >35mm2
.-Profundidad conductor Protector< 0,5 ó 0.8m (tener menor resistividad)
.- ( Siguiendo I, II)
2.-Picas ( ITC-26 “ánalitico” ó ITC-18 “ tabla2),
Diámetro14mm sección 36mm2
r= 15 ohmios ( con pararrayo) y 37”sin”
0,5Lc +Lp > p/r
Lp= longitud picas ( 1,5m ó 2m/ Ud)
Lc= longitud perimetro cimentación “conductor protector, versé I”
p= resistencia terreno “ versé I”
Ej : Lp>(500/ 15)-0,5x ( 24 x2+ 18x2)= 8 m
Lp= ¿?8m ¿? 6 picas
ITC 18 “tabla Picas”
(Dato a introducir: .-Longitud conductor enterrado.
.- Terreno “ Resistividad”
.- Pararrayo “existente” . --- RTDO= Nº Picas
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
8
-------------------------------------------------------------------------------__________________________________
Otras Notas a tener en cuenta (ITC-18):
Resistencia Tierra “instalación” ( podemos despejar la longitud del
Electrodo Resistencia Tierra
Placa Enterrada R= 0,8 p/L (vertical) , ( 1,6 si horizontal)
Pica Vertical R=p/L
Conductor enterrado Horizontal R=2 p/L
R= resistencia terreno
P = perímetro placa
L= longitud pica, conductor.
Idiosincrasia Plano __Requiere Pararrayo?, Toma Tierra Leciñena López, Noelia
9

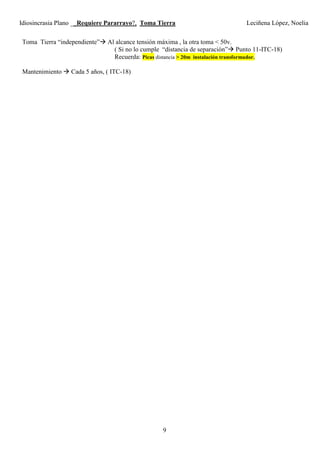

Toma Tierra “independiente” Al alcance tensión máxima , la otra toma < 50v.
( Si no lo cumple “distancia de separación” Punto 11-ITC-18)
Recuerda: Picas distancia > 20m instalación transformador.
Mantenimiento Cada 5 años, ( ITC-18)

Toma tierra.pararrayo
