1) El documento presenta los requisitos técnicos para el cálculo y dimensionado de sistemas solares térmicos para agua caliente sanitaria (ACS) y climatización de piscinas cubiertas según el CTE. 2) Se especifican las exigencias mínimas de contribución solar, el procedimiento de verificación, y los criterios para el cálculo de la demanda y zona climática. 3) Se detallan las condiciones generales para la instalación, incluyendo el fluido de trabajo, protección contra heladas, sobre

1. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
1
COMENTARIO PREVIO.- CTE, te exige unos mínimos. Puede ordenanza del lugar sea + taxativa.
.- No implementar libremente, puede sobrecalentamientos en verano.
INDICE
1.- ÁMBITO y PROCEDIMIENTO (generalidades) 2
2.-EXIGENCIAS (caracterización, cuantificación) 3
3.- CÁLCULO / DIMENSIONADO 4
3.1.- Datos Previos
3.2.- Condición General Instalación
3.3.-Criterios Generales cálculo 7
3.4.-Componente 11
3.5.-Cálculo Pérdida por: ordenación, acumulación 14
3.6.- “ “ “ Sombra 15
4.-MANTENIMIENTO ( Vigilancia “ operacionalidad correcta” Mantenimiento “ condiciones para que dure”)
VOCABULARIO/ RECORDATORIO y Notas del apendice A “Terminología”
.-COGENERACIÓN.- Se obtiene simúltaneamente: a) energia eléctica ó mecánica
b) energía térmica útil, forma calor
.- Nota Trigeneración: si además frio.
Tipo Energía Caracteristicas
CONVENCIONAL Gasto fuente tradicional
RESIDUAL Del Residuo
.-“Pertenece a: Renovable”
RENOVABLE Algo Naturaleza
.- No todo residual, es renovable.
.- Latitud.- Distancia Vertical desde nivel mar
.- Circuito PRIMARIO.- Forma parte captadores y tuberias que los une.
.- “ SECUNDARIO.- Recoge energia circuito primario y distribuye a puntos consumo.
.- “ CONSUMO.- Circula agua consumo.
.-Circuito TERCIARIO= Circuito consumo con 2º intercambiador.
.- Problemática Retorno!¡ ( versé en problemática fontaneria):
A.- Válvula Equilibrado + Retorno Directo
B.- Retorno Indirecto.
.- Serie Invertida = Paralelo con el circuito Secundario equilibrado
.- Ej: Depositos solares conectados en serie invertida = Sentido circulación agua consumo , contraria a la
sentido calentamiento agua
.- Tipos Perdidas: Orientación, Inclinación, Sombras.
.-Tipo Posición Captador:
GENERAL SUPERPOSICIÓN INTEGRACIÓN
.-Captador paralelo a la envolvente. .-Captador son envolvente elemento.
Acumulador Intercambiador Interacumulador
Retorno y fria Agua fria Agua Caliente
abajo Parte inferior Arriba H(50-75%)
.- Esquemilla “somero”:
Demanda Contribucción Solar Mínima Cuídado:[ Mes Demanda < Producción Solar] Elemento.- dimensionado
“Sobrecalentamiento” .-posición
(En Dossier planos verá todo claro)

2. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
2

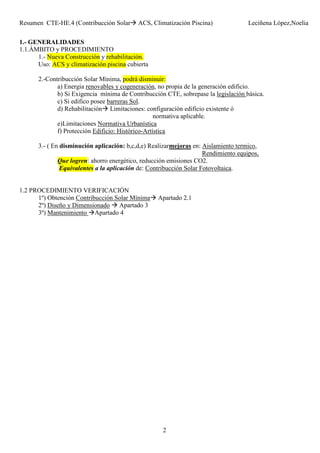

1.- GENERALIDADES
1.1.ÁMBITO y PROCEDIMIENTO
1.- Nueva Construcción y rehabilitación.
Uso: ACS y climatización piscina cubierta
2.-Contribucción Solar Mínima, podrá disminuir:
a) Energia renovables y cogeneración, no propia de la generación edificio.
b) Si Exigencia mínima de Contribucción CTE, sobrepase la legislación básica.
c) Si edifico posee barreras Sol.
d) Rehabilitación Limitaciones: configuración edificio existente ó
normativa aplicable.
e)Limitaciones Normativa Urbanística
f) Protección Edificio: Histórico-Artística
3.- ( En disminución aplicación: b,c,d,e) Realizarmejoras en: Aislamiento termico,
Rendimiento equipos,
Que logren: ahorro energético, reducción emisiones CO2.
Equivalentes a la aplicación de: Contribucción Solar Fotovoltaica.
1.2 PROCEDIMIENTO VERIFICACIÓN
1º) Obtención Contribucción Solar Mínima Apartado 2.1
2º) Diseño y Dimensionado Apartado 3
3º) Mantenimiento Apartado 4

3. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
3
2.- EXIGENCIAS ( CUANTIFICACIÓN, CARACTERISTICAS)
2.1-CONTRIBUCCIÓN SOLAR MÍNIMA
1 a 2) 1º)Según: Zona Climática ( tabla 3.3)
2º)Según:A) ACS( a 60ºC).-( función: fuente energética:I)Gasóleo, Propano,G.natural, …(tabla 2.1)
II ) Electricidad Joule.(tabla2.2)
B) Piscina Cubierta ( tabla 2.3)
3.- En Uso Residencial Turistico.-
Acercarse al: máximo nivel Contribucción Solar Mínimo.
Dimensionado (apartado 3.1.1): no sobrepasar 110% , (< 100% / 3 meses),
(No considerarse periodos: demanda<50%)
4.- Independiente uso, si sobrepasa:(>110%/ 1 mes) ( > 3meses seguidos, 100%)
a)Disipa excedentes, mediante: equipos especificos
(Ej.circulación nocturna a circuito primario = acumulador a caldera)
b) Tapado Parcial Captadores.
c) Vaciado Parcial de Captadores. “Repuesto por un fluido caracteristicas similares”
d) Desvio Excedentes energéticos a otras aplicaciones.
5.- En 4b y 4c Solo si existe servicio Mantenimiento Continuo
Deben programarse operaciones ( una antes y otra después de cada sobreproducción
energética)
6.- Uso Residencial 4d) ,4a)
7.-Todo el año Prevenir Daños ocasionados por Sobrecalentamiento.
8 a 10.- Cumplir“3 Perdidas Límites de Dotación en Contribucción Solar ACS” Tabla 2.4
a) Orientación e Inclinación
b) Sombras
c) Total
Superposición, e Integracción Instalación Solar Alinear ejes Ppal edificación con los de la
instalacion.
Integracción arquitectónica.- módulos cumplen función: arquitectónica y energética.
Superposición.- Colocación captadores paralela a la envolvente edificio.
11.- Orientación Óptima Sur
.- Inclinación Óptima En función: Latitud [B], Periodo demanda
12.- Evaluar pérdidas a) Orientación e Inclinación (según apartados 3.5 y 3.6)
b) Sombras
Periodo Demanda Inclinación Óptima
Constante Anual B
Invierno B +10º
Verano B – 10º

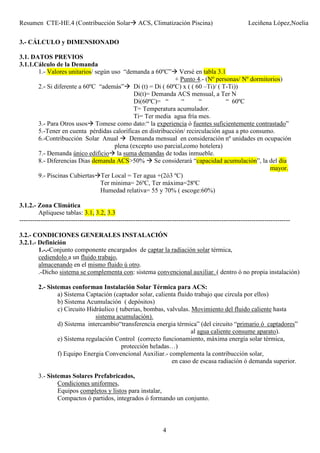

4. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
4
3.- CÁLCULO y DIMENSIONADO
3.1. DATOS PREVIOS
3.1.1.Cálculo de la Demanda
1.- Valores unitarios/ según uso “demanda a 60ºC” Versé en tabla 3.1
+ Punto 4.- (Nº personas/ Nº dormitorios)
2.- Si diferente a 60ºC “además” Di (t) = Di ( 60ºC) x ( ( 60 –Ti)/ ( T-Ti))
Di(t)= Demanda ACS mensual, a Ter N
Di(60ºC)= “ “ “ “ 60ºC
T= Temperatura acumulador.
Ti= Ter media agua fría mes.
3.- Para Otros usos Tomese como dato:“ la experiencia ó fuentes suficientemente contrastado”
5.-Tener en cuenta pérdidas caloríficas en distribucción/ recirculación agua a pto consumo.
6.-Contribucción Solar Anual Demanda mensual en consideración nº unidades en ocupación
plena (excepto uso parcial,como hotelera)
7.- Demanda único edificio la suma demandas de todas inmueble.
8.- Diferencias Dias demanda ACS>50% Se considerará “capacidad acumulación”, la del día
mayor.
9.- Piscinas Cubiertas Ter Local = Ter agua +(2ó3 ºC)
Ter minima= 26ºC, Ter máxima=28ºC
Humedad relativa= 55 y 70% ( escoge:60%)
3.1.2.- Zona Climática
Apliquese tablas: 3.1, 3.2, 3.3
------------------------------------------------------------------------------------------------------------------------------
3.2.- CONDICIONES GENERALES INSTALACIÓN
3.2.1.- Definición
1.-.-Conjunto componente encargados de captar la radiación solar térmica,
cediendolo a un fluido trabajo,
almacenando en el mismo fluido ú otro.
.-Dicho sistema se complementa con: sistema convencional auxiliar. ( dentro ó no propia instalación)
2.- Sistemas conforman Instalación Solar Térmica para ACS:
a) Sistema Captación (captador solar, calienta fluido trabajo que circula por ellos)
b) Sistema Acumulación ( depósitos)
c) Circuito Hidráulico ( tuberias, bombas, valvulas. Movimiento del fluido caliente hasta
sistema acumulación).
d) Sistema intercambio“transferencia energia térmica” (del circuito “primario ó captadores”
al agua caliente consume aparato).
e) Sistema regulación Control (correcto funcionamiento, máxima energia solar térmica,
protección heladas…)
f) Equipo Energia Convencional Auxiliar.- complementa la contribucción solar,
en caso de escasa radiación ó demanda superior.
3.- Sistemas Solares Prefabricados,
Condiciones uniformes,
Equipos completos y listos para instalar,
Compactos ó partidos, integrados ó formando un conjunto.

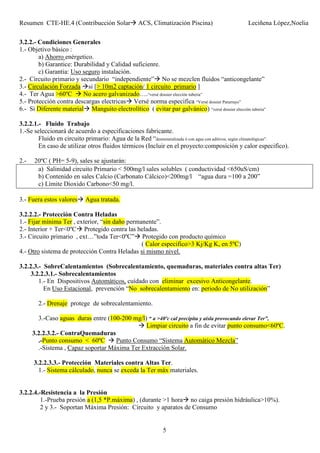

5. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
5
3.2.2.- Condiciones Generales
1.- Objetivo básico :
a) Ahorro enérgetico.
b) Garantice: Durabilidad y Calidad suficienre.
c) Garantia: Uso seguro instalación.
2.- Circuito primario y secundario “independiente” No se mezclen fluidos “anticongelante”
3.- Circulación Forzada si [> 10m2 captación/ 1 circuito primario ]
4.- Ter Agua >60ºC No acero galvanizado….“versé dossier elección tuberia”
5.- Protección contra descargas electricas Versé norma especifica “Versé dossier Pararrayo”
6.- Si Diferente material Manguito electrolítico ( evitar par galvánico) “versé dossier elección tuberia”
3.2.2.1.- Fluido Trabajo
1.-Se seleccionará de acuerdo a especificaciones fabricante.
Fluido en circuito primario: Agua de la Red “desmineralizada ó con agua con aditivos, según climatológicas”.
En caso de utilizar otros fluidos térmicos (Incluir en el proyecto:composición y calor especifico).
2.- 20ºC ( PH= 5-9), sales se ajustarán:
a) Salinidad circuito Primario < 500mg/l sales solubles ( conductividad <650uS/cm)
b) Contenido en sales Calcio (Carbonato Cálcico)<200mg/l “agua dura =100 a 200”
c) Límite Dioxido Carbono<50 mg/l.
3.- Fuera estos valores Agua tratada.
3.2.2.2.- Protección Contra Heladas
1.- Fijar mínima Ter , exterior, “sin daño permanente”.
2.- Interior + Ter<0ºC Protegido contra las heladas.
3.- Circuito primario , ext…”toda Ter<0ºC” Protegido con producto químico
( Calor especifico>3 Kj/Kg K, en 5ºC)
4.- Otro sistema de protección Contra Heladas si mismo nivel.
3.2.2.3.- SobreCalentamientos (Sobrecalentamiento, quemaduras, materiales contra altas Ter)
3.2.2.3.1.- Sobrecalentamientos
1.- En Dispositivos Automáticos, cuídado con eliminar excesivo Anticongelante.
En Uso Estacional, prevención “No sobrecalentamiento en: periodo de No utilización”
2.- Drenaje protege de sobrecalentamiento.
3.-Caso aguas duras entre (100-200 mg/l) “ a >40ºc cal precipita y aisla provocando elevar Ter”,
Limpiar circuito a fin de evitar punto consumo<60ºC.
3.2.2.3.2.- ContraQuemaduras
.-Punto consumo < 60ºC Punto Consumo “Sistema Automático Mezcla”
.-Sistema , Capaz soportar Máxima Ter Extracción Solar.
3.2.2.3.3.- Protección Materiales contra Altas Ter.
1.- Sistema cálculado, nunca se exceda la Ter máx materiales.
3.2.2.4.-Resistencia a la Presión
1.-Prueba presión a (1,5 *P.máxima) , (durante >1 hora no caiga presión hidráulica>10%).
2 y 3.- Soportan Máxima Presión: Circuito y aparatos de Consumo

6. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
6

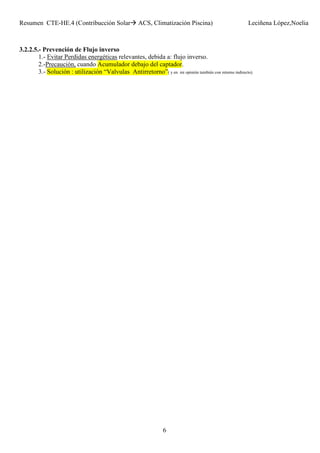

3.2.2.5.- Prevención de Flujo inverso
1.- Evitar Perdidas energéticas relevantes, debida a: flujo inverso.
2.-Precaución, cuando Acumulador debajo del captador.
3.- Solución : utilización “Valvulas Antirretorno”( y en mi opinión también con retorno indirecto).

7. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
7

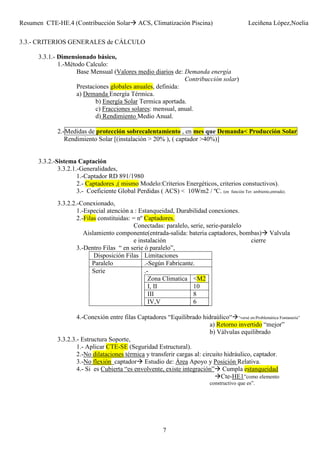

3.3.- CRITERIOS GENERALES de CÁLCULO
3.3.1.- Dimensionado básico,
1.-Método Calculo:
Base Mensual (Valores medio diarios de: Demanda energía
Contribucción solar)
Prestaciones globales anuales, definida:
a) Demanda Energía Térmica.
b) Energía Solar Termica aportada.
c) Fracciones solares: mensual, anual.
d) Rendimiento Medio Anual.
2.-Medidas de protección sobrecalentamiento , en mes que Demanda< Producción Solar
Rendimiento Solar [(instalación > 20% ), ( captador >40%)]
3.3.2.-Sistema Captación
3.3.2.1.-Generalidades,
1.-Captador RD 891/1980
2.- Captadores ,( mismo Modelo:Criterios Energéticos, criterios constuctivos).
3.- Coeficiente Global Perdidas ( ACS) < 10Wm2 / ºC. (en función Ter: ambiente,entrada).
3.3.2.2.-Conexionado,
1.-Especial atención a : Estanqueidad, Durabilidad conexiones.
2.-Filas constituidas: = nº Captadores.
Conectadas: paralelo, serie, serie-paralelo
Aislamiento componente(entrada-salida: bateria captadores, bombas) Valvula
e instalación cierre
3.-Dentro Filas “ en serie ó paralelo”,
Disposición Filas Limitaciones
Paralelo .-Según Fabricante.
Serie .-
Zona Climatica <M2
I, II 10
III 8
IV,V 6
4.-Conexión entre filas Captadores “Equilibrado hidraúlico“ “versé en:Problemática Fontaneria”
a) Retorno invertido “mejor”
b) Válvulas equilibrado
3.3.2.3.- Estructura Soporte,
1.- Aplicar CTE-SE (Seguridad Estructural).
2.-No dilataciones térmica y transferir cargas al: circuito hidráulico, captador.
3.-No flexión captador Estudio de: Área Apoyo y Posición Relativa.
4.- Si es Cubierta “es envolvente, existe integración” Cumpla estanqueidad
Cte-HE1”como elemento
constructivo que es”.

8. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
8

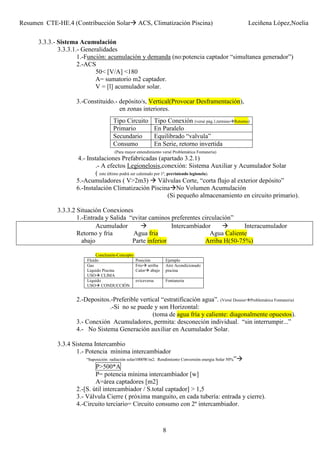

3.3.3.- Sistema Acumulación
3.3.3.1.- Generalidades
1.-Función: acumulación y demanda (no:potencia captador “simultanea generador”)
2.-ACS
50< [V/A] <180
A= sumatorio m2 captador.
V = [l] acumulador solar.
3.-Constituido.- depósito/s, Vertical(Provocar Desframentación),
en zonas interiores.
(Para mayor entendimiento versé Problemática Fontaneria)
4.- Instalaciones Prefabricadas (apartado 3.2.1)
.- A efectos Legionelosis,conexión: Sistema Auxiliar y Acumulador Solar
( este último podrá ser calentado por 1º, previniendo legionela).
5.-Acumuladores ( V>2m3) Válvulas Corte, “corta flujo al exterior depósito”
6.-Instalación Climatización Piscina No Volumen Acumulación
(Si pequeño almacenamiento en circuito primario).
3.3.3.2 Situación Conexiones
1.-Entrada y Salida “evitar caminos preferentes circulación”
Acumulador Intercambiador Interacumulador
Retorno y fria Agua fria Agua Caliente
abajo Parte inferior Arriba H(50-75%)
Conclusión-Concepto:
Fluido Posición Ejemplo
Gas
Liquido Piscina
USO CLIMA
Frio arriba
Calor abajo
Aire Acondicionado
piscina
Liquido
USO CONDUCCIÓN
eviceversa Fontaneria
2.-Depositos.-Preferible vertical “estratificación agua”. (Versé Dossier Problemática Fontaneria)
.-Si no se puede y son Horizontal:
(toma de agua fría y caliente: diagonalmente opuestos).
3.- Conexión Acumuladores, permita: desconeción individual. “sin interrumpir...”
4.- No Sistema Generación auxiliar en Acumulador Solar.
3.3.4 Sistema Intercambio
1.- Potencia mínima intercambiador
“Suposición: radiación solar1000W/m2. Rendimiento Conversión energia Solar 50%”
P>500*A
P= potencia mínima intercambiador [w]
A=área captadores [m2]
2.-[S. útil intercambiador / S.total captador] > 1,5
3.- Válvula Cierre ( próxima manguito, en cada tubería: entrada y cierre).
4.-Circuito terciario= Circuito consumo con 2º intercambiador.
Tipo Circuito Tipo Conexión (versé pág.1,termino Retorno)
Primario En Paralelo
Secundario Equilibrado “valvula”
Consumo En Serie, retorno invertida

9. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
9

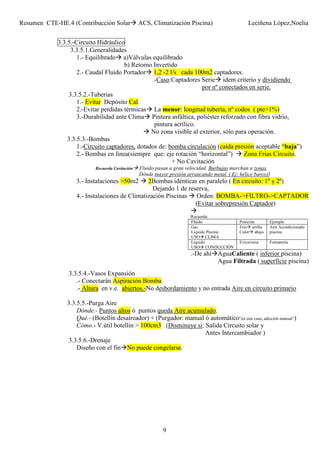

3.3.5.-Circuito Hidráulico
3.3.5.1.Generalidades
1.- Equilibrado a)Válvulas equilibrado
b) Retorno Invertido
2.- Caudal Fluido Portador 1,2 -2 l/s cada 100m2 captadores.
.-Caso:Captadores Serie idem criterio y dividiendo
por nº conectados en serie.
3.3.5.2.-Tuberias
1.- Evitar Depósito Cal.
2.-Evitar perdidas térmicas La menor: longitud tubería, nº codos ( pte>1%)
3.-Durabilidad ante Clima Pintura asfáltica, poliéster reforzado con fibra vidrio,
pintura acrílico.
No zona visible al exterior, sólo para operación.
3.3.5.3.-Bombas
1.-Circuito captadores, dotados de: bomba circulación (caída presión aceptable “baja”)
2.- Bombas en línea(siempre que: eje rotación “horizontal”) Zona Frias Circuito.
+ No Cavitación
Recuerda Cavitación Fluido pasan a gran velocidad. Burbujas marchan a zonas,
Dónde mayor presión arrancando metal. ( Ej: hélice barco)]
3.- Instalaciones >50m2 2Bombas idénticas en paralelo ( En circuito: 1º y 2º)
Dejando 1 de reserva,
4.- Instalaciones de Climatización Piscinas Orden: BOMBA->FILTRO->CAPTADOR
(Evitar sobrepresión Captador)
Recuerda:
Fluido Posición Ejemplo
Gas
Liquido Piscina
USO CLIMA
Frio arriba
Calor abajo
Aire Acondicionado
piscina
Liquido
USO CONDUCCIÓN
Eviceversa Fontaneria
.-De ahí AguaCaliente ( inferior piscina)
Agua Filtrada ( superficie piscina)
3.3.5.4.-Vasos Expansión
.- Conectarán Aspiración Bomba.
.- Altura en v.e. abiertos.-No desbordamiento y no entrada Aire en circuito primario
3.3.5.5.-Purga Aire
Dónde.- Puntos altos ó puntos queda Aire acumulado.
Qué.- (Botellín desaireador) + (Purgador: manual ó automático”en este caso, adicción manual”)
Cómo.- V.útil botellin > 100cm3 (Disminuye si: Salida Circuito solar y
Antes Intercambiador )
3.3.5.6.-Drenaje
Diseño con el fin No puede congelarse.

10. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
10

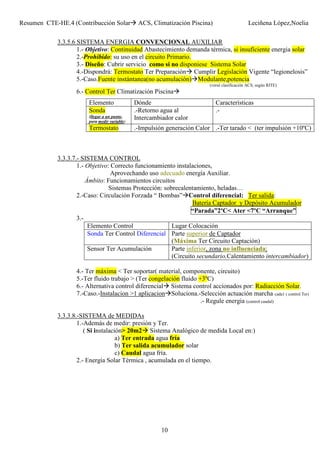

3.3.5.6 SISTEMA ENERGIA CONVENCIONAL AUXILIAR
1.- Objetivo: Continuidad Abastecimiento demanda térmica, si insuficiente energia solar
2.-Prohibido: su uso en el circuito Primario.
3.- Diseño: Cubrir servicio como si no disponiese Sistema Solar
4.-Dispondrá: Termostato Ter Preparación Cumplir Legislación Vigente “legionelosis”
5.-Caso.Fuente instántanea(no acumulación) Modulante,potencia
(versé clasificación ACS, según RITE)
6.- Control Ter Climatización Piscina
3.3.3.7.- SISTEMA CONTROL
1.- Objetivo: Correcto funcionamiento instalaciones,
Aprovechando uso adecuado energía Auxiliar.
Ámbito: Funcionamientos circuitos
Sistemas Protección: sobrecalentamiento, heladas…
2.-Caso: Circulación Forzada “ Bombas” Control diferencial: Ter salida:
Batería Captador y Depósito Acumulador
“Parada”2ºC< Ater <7ºC “Arranque”
3.-
Elemento Control Lugar Colocación
Sonda Ter Control Diferencial Parte superior de Captador
(Máxima Ter Circuito Captación)
Sensor Ter Acumulación Parte inferior, zona no influenciada:
(Circuito secundario,Calentamiento intercambiador)
4.- Ter máxima < Ter soportar( material, componente, circuito)
5.-Ter fluido trabajo > (Ter congelación fluido +3ºC)
6.- Alternativa control diferencial Sistema control accionados por: Radiacción Solar.
7.-Caso.-Instalacion >1 aplicacion Soluciona.-Selección actuación marcha cada1 ( control Ter)
.- Regule energia (control caudal)
3.3.3.8.-SISTEMA de MEDIDAs
1.-Además de medir: presión y Ter.
( Si instalación> 20m2 Sistema Analógico de medida Local en:)
a) Ter entrada agua fría
b) Ter salida acumulador solar
c) Caudal agua fría.
2.- Energía Solar Térmica , acumulada en el tiempo.
Elemento Dónde Características
Sonda
(llegar a un punto,
para medir variable)
.-Retorno agua al
Intercambiador calor
.-
Termostato .-Impulsión generación Calor .-Ter tarado < (ter impulsión +10ºC)

11. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
11

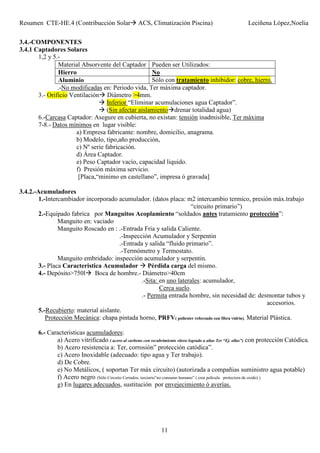

3.4.-COMPONENTES
3.4.1 Captadores Solares
1,2 y 5.-
Material Absorvente del Captador Pueden ser Utilizados:
Hierro No
Aluminio Sólo con tratamiento inhibidor: cobre, hierro.
.-No modificadas en: Periodo vida, Ter máxima captador.
3.- Orificio Ventilación Diámetro >4mm.
Inferior “Eliminar acumulaciones agua Captador”.
(Sin afectar aislamiento drenar totalidad agua)
6.-Carcasa Captador: Asegure en cubierta, no existan: tensión inadmisible, Ter máxima
7-8.- Datos mínimos en lugar visible:
a) Empresa fabricante: nombre, domicilio, anagrama.
b) Modelo, tipo,año producción,
c) Nº serie fabricación.
d) Área Captador.
e) Peso Captador vacío, capacidad liquido.
f) Presión máxima servicio.
[Placa,“minimo en castellano”, impresa ó gravada]
3.4.2.-Acumuladores
1.-Intercambiador incorporado acumulador. (datos placa: m2 intercambio termico, presión máx.trabajo
“circuito primario”)
2.-Equipado fabrica por Manguitos Acoplamiento “soldados antes tratamiento protección”:
Manguito en: vaciado
Manguito Roscado en : .-Entrada Fria y salida Caliente.
.-Inspección Acumulador y Serpentin
.-Entrada y salida “fluido primario”.
.-Termómetro y Termostato.
Manguito embridado: inspección acumulador y serpentin.
3.- Placa Caracteristica Acumulador Pérdida carga del mismo.
4.- Depósito>750l Boca de hombre.- Diámetro>40cm
.-Sita: en uno laterales: acumulador,
Cerca suelo.
.- Permita entrada hombre, sin necesidad de: desmontar tubos y
accesorios.
5.-Recubierto: material aislante.
Protección Mecánica: chapa pintada horno, PRFV( poliester reforzado con fibra vidrio), Material Plástica.
6.- Caracteristicas acumuladores:
a) Acero vitrificado ( acero al carbono con recubrimiento vítreo logrado a altas Ter “Ej. ollas”) con protección Catódica.
b) Acero resistencia a: Ter, corrosión” protección catódica”.
c) Acero Inoxidable (adecuado: tipo agua y Ter trabajo).
d) De Cobre.
e) No Metálicos, ( soportan Ter máx circuito) (autorizada a compañias suministro agua potable)
f) Acero negro (Sólo Circuito Cerrados, terciario”no consumo humano” ( crea película protectora de oxido) )
g) En lugares adecuados, sustitución por envejecimiento ó averías.

12. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
12

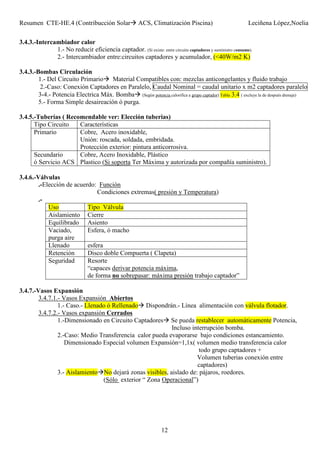

3.4.3.-Intercambiador calor
1.- No reducir eficiencia captador. (Si existe: entre circuito captadores y suministro consumo).
2.- Intercambiador entre:circuitos captadores y acumulador, (<40W/m2 K)
3.4.3.-Bombas Circulación
1.- Del Circuito Primario Material Compatibles con: mezclas anticongelantes y fluido trabajo
2.-Caso: Conexión Captadores en Paralelo, Caudal Nominal = caudal unitario x m2 captadores paralelo
3-4.- Potencia Electrica Máx. Bomba (Según potencia calorifica a grupo captador) Tabla 3.4 ( excluye la de después drenaje)
5.- Forma Simple desaireación ó purga.
3.4.5.-Tuberías ( Recomendable ver: Elección tuberias)
Tipo Circuito Características
Primario Cobre, Acero inoxidable,
Unión: roscada, soldada, embridada.
Protección exterior: pintura anticorrosiva.
Secundario
ó Servicio ACS
Cobre, Acero Inoxidable, Plástico
Plastico (Si soporta Ter Máxima y autorizada por compañía suministro).
3.4.6.-Válvulas
.-Elección de acuerdo: Función
Condiciones extremas( presión y Temperatura)
.-
Uso Tipo Válvula
Aislamiento Cierre
Equilibrado Asiento
Vaciado,
purga aire
Esfera, ó macho
Llenado esfera
Retención Disco doble Compuerta ( Clapeta)
Seguridad Resorte
“capaces derivar potencia máxima,
de forma no sobrepasar: máxima presión trabajo captador”
3.4.7.-Vasos Expansión
3.4.7.1.- Vasos Expansión Abiertos
1.- Caso.- Llenado ó Rellenado Dispondrán.- Línea alimentación con válvula flotador.
3.4.7.2.- Vasos expansión Cerrados
1.-Dimensionado en Circuito Captadores Se pueda restablecer automáticamente Potencia,
Incluso interrupción bomba.
2.-Caso: Medio Transferencia calor pueda evaporarse bajo condiciones estancamiento.
Dimensionado Especial volumen Expansión=1,1x( volumen medio transferencia calor
todo grupo captadores +
Volumen tuberias conexión entre
captadores)
3.- Aislamiento No dejará zonas visibles, aislado de: pájaros, roedores.
(Sólo exterior “ Zona Operacional”)

13. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
13

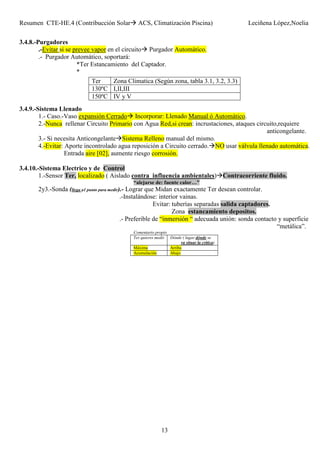

3.4.8.-Purgadores
.-Evitar si se prevee vapor en el circuito Purgador Automático.
.- Purgador Automático, soportará:
*Ter Estancamiento del Captador.
*
3.4.9.-Sistema Llenado
1.- Caso.-Vaso expansión Cerrado Incorporar: Llenado Manual ó Automático.
2.-Nunca rellenar Circuito Primario con Agua Red,si crean: incrustaciones, ataques circuito,requiere
anticongelante.
3.- Si necesita Anticongelante Sistema Relleno manual del mismo.
4.-Evitar: Aporte incontrolado agua reposición a Circuito cerrado. NO usar válvula llenado automática.
Entrada aire [02], aumente riesgo corrosión.
3.4.10.-Sistema Electrico y de Control
1.-Sensor Ter, localizado ( Aislado contra influencia ambientales) Contracorriente fluido.
“alejarse de: fuente calor…”
2y3.-Sonda (llega a1 punto para medir).- Lograr que Midan exactamente Ter desean controlar.
.-Instalándose: interior vainas.
Evitar: tuberías separadas salida captadores.
Zona estancamiento depositos.
.- Preferible de “inmersión “ adecuada unión: sonda contacto y superficie
“metálica”.
Comentario propio
Ter quieres medir Dónde ( lugar dónde se
va situar la critica)
Máxima Arriba
Acumulación Abajo
Ter Zona Climatica (Según zona, tabla 3.1, 3.2, 3.3)
130ºC I,II,III
150ºC IV y V

14. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
14

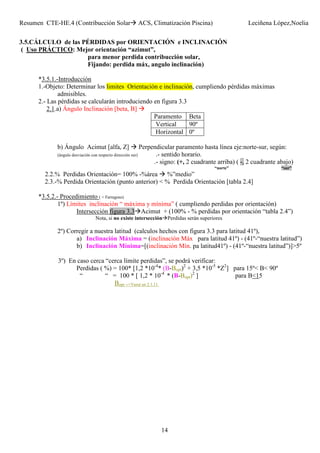

3.5.CÁLCULO de las PÉRDIDAS por ORIENTACIÓN e INCLINACIÓN
( Uso PRÁCTICO: Mejor orientación “azimut”,
para menor perdida contribucción solar,
Fijando: perdida máx, angulo inclinación)
*3.5.1.-Introducción
1.-Objeto: Determinar los limites Orientación e inclinación, cumpliendo pérdidas máximas
admisibles.
2.- Las pérdidas se calcularán introduciendo en figura 3.3
2.1.a) Ángulo Inclinación [beta, B]
Paramento Beta
Vertical 90º
Horizontal 0º
b) Ángulo Acimut [alfa, Z] Perpendicular paramento hasta línea eje:norte-sur, según:
(ángulo desviación con respecto dirección sur) .- sentido horario.
.- signo: (+, 2 cuadrante arriba) ( -, 2 cuadrante abajo)
“norte” “sur”
2.2.% Perdidas Orientación= 100% -%área %”medio”
2.3.-% Perdida Orientación (punto anterior) < % Perdida Orientación [tabla 2.4]
*3.5.2.- Procedimiento ( + Farragoso)
1º) Límites inclinación “ máxima y mínima” ( cumpliendo perdidas por orientación)
Intersección figura 3.3 Acimut + (100% - % perdidas por orientación “tabla 2.4”)
Nota, si no existe intersección Perdidas serán superiores
2º) Corregir a nuestra latitud (calculos hechos con figura 3.3 para latitud 41º),
a) Inclinación Máxima = (inclinación Máx para latitud 41º) - (41º-“nuestra latitud”)
b) Inclinación Mínima=[(inclinación Mín. pa latitud41º) - (41º-“nuestra latitud”)]>5º
3º) En caso cerca “cerca límite perdidas”, se podrá verificar:
Perdidas ( %) = 100* [1,2 *10-4
* (B-Bopt)2
+ 3,5 *10-5
*Z2
] para 15º< B< 90º
“ “ = 100 * [ 1,2 * 10-4
* (B-Bopt)2
] para B<15
Bopt -->Versé en 2.1.11.

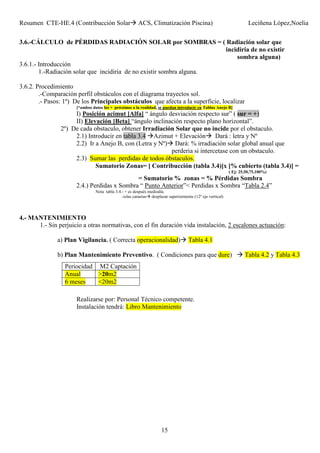

15. Resumen CTE-HE.4 (Contribucción Solar ACS, Climatización Piscina) Leciñena López,Noelia
15
3.6.-CÁLCULO de PÉRDIDAS RADIACIÓN SOLAR por SOMBRAS = ( Radiación solar que
incidiria de no existir
sombra alguna)
3.6.1.- Introducción
1.-Radiación solar que incidiria de no existir sombra alguna.
3.6.2. Procedimiento
.-Comparación perfil obstáculos con el diagrama trayectos sol.
.- Pasos: 1º) De los Principales obstáculos que afecta a la superficie, localizar
[“ambos datos los + próximos a la realidad, se puedan introducir en Tablas Anejo B]
I) Posición acimut [Alfa] “ ángulo desviación respecto sur” ( sur = +)
II) Elevación [Beta] “ángulo inclinación respecto plano horizontal”.
2º) De cada obstaculo, obtener Irradiación Solar que no incide por el obstaculo.
2.1) Introducir en tabla 3.4 Azimut + Elevación Dará : letra y Nº
2.2) Ir a Anejo B, con (Letra y Nº) Dará: % irradiación solar global anual que
perderia si intercetase con un obstaculo.
2.3) Sumar las perdidas de todos óbstaculos.
Sumatorio Zonas= [ Contribucción (tabla 3.4)]x [% cubierto (tabla 3.4)] =
( Ej: 25,50,75,100%)
= Sumatorio % zonas = % Pérdidas Sombra
2.4.) Perdidas x Sombra “ Punto Anterior”< Perdidas x Sombra “Tabla 2.4”
Nota tabla 3.4.- + es después mediodía.
.-islas canarias desplazar superiormente (12º eje vertical)
4.- MANTENIMIENTO
1.- Sin perjuicio a otras normativas, con el fin duración vida instalación, 2 escalones actuación:
a) Plan Vigilancia. ( Correcta operacionalidad) Tabla 4.1
b) Plan Mantenimiento Preventivo. ( Condiciones para que dure) Tabla 4.2 y Tabla 4.3
Realizarse por: Personal Técnico competente.
Instalación tendrá: Libro Mantenimiento
Periocidad M2 Captación
Anual >20m2
6 meses <20m2
