1. 10/05/2016 Nombre y apellido del docente.
ABDOMEN

2. ABDOMEN
Mg. Daniel Campos Briceño
dcamposb@usmp.pe
Anatomía humana I
11/05/2016

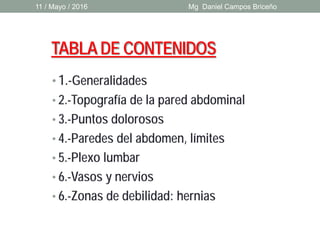

3. TABLADE CONTENIDOS
• 1.-Generalidades
• 2.-Topografía de la pared abdominal
• 3.-Puntos dolorosos
• 4.-Paredes del abdomen, límites
• 5.-Plexo lumbar
• 6.-Vasos y nervios
• 6.-Zonas de debilidad: hernias
11 / Mayo / 2016 Mg Daniel Campos Briceño

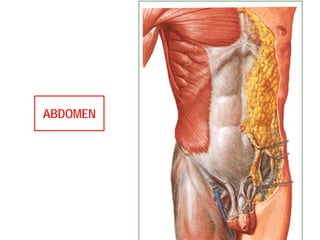

4. ABDOMEN

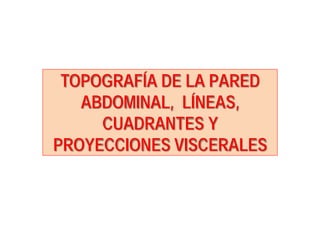

5. TOPOGRAFÍA DE LA PARED
ABDOMINAL, LÍNEAS,
CUADRANTES Y
PROYECCIONES VISCERALES

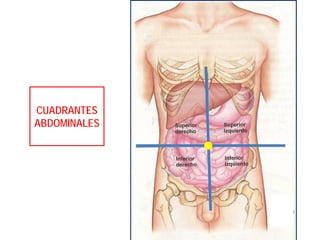

6. CUADRANTES
ABDOMINALES

7. Reborde
costal
EIASOmbligo

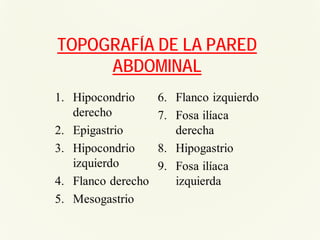

8. TOPOGRAFÍA DE LA PARED
ABDOMINAL

9. PUNTOS
DOLOROSOS

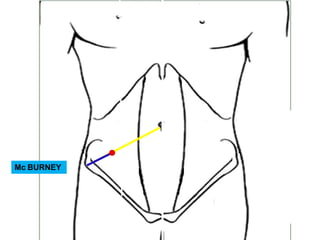

10. Mc BURNEY

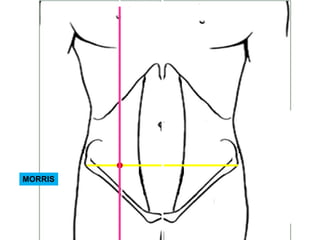

11. MORRIS

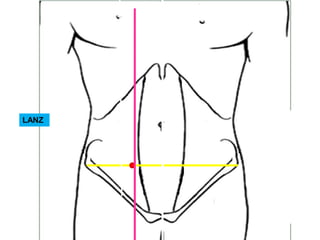

12. LANZ

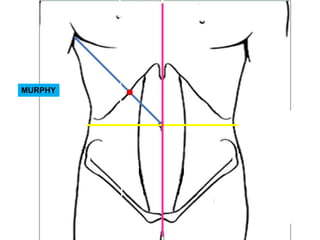

13. MURPHY

14. PARED
ABDOMINAL

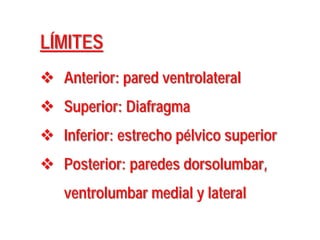

15. LÍMITES
 Anterior: pared ventrolateral
 Superior: Diafragma
 Inferior: estrecho pélvico superior
 Posterior: paredes dorsolumbar,
ventrolumbar medial y lateral

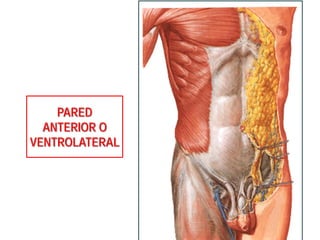

16. PARED
ANTERIOR O
VENTROLATERAL

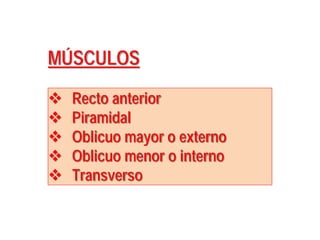

17. MÚSCULOS
 Recto anterior
 Piramidal
 Oblicuo mayor o externo
 Oblicuo menor o interno
 Transverso

18. MÚSCULO
RECTO ANTERIOR
*Inserciones:
Sup: apéndice xifoides
y cartílagos costales 5,
6 y 7
Inf: borde superior del
pubis, sínfisis y espina

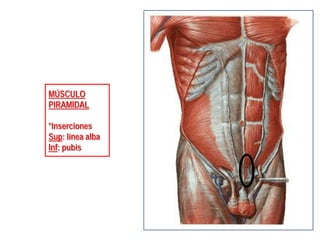

19. MÚSCULO
PIRAMIDAL
*Inserciones
Sup: línea alba
Inf: pubis

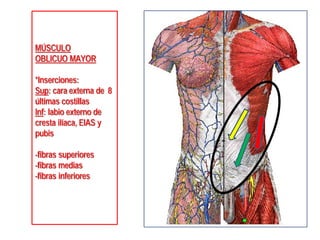

20. MÚSCULO
OBLICUO MAYOR
*Inserciones:
Sup: cara externa de 8
últimas costillas
Inf: labio externo de
cresta ilíaca, EIAS y
pubis
-fibras superiores
-fibras medias
-fibras inferiores

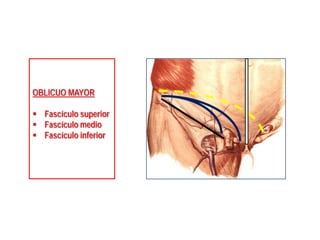

21. OBLICUO MAYOR
 Fascículo superior
 Fascículo medio
 Fascículo inferior

22. PILARES DEL OBLICUO MAYOR
Pilar
externo
Pilar
interno
Pilar
posterior
Ligamento
inguinal
Orificio inguinal
superficial

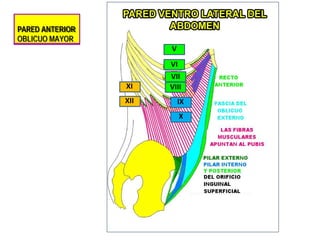

23. PARED ANTERIOR
OBLICUO MAYOR
VII
VI
V
VIII
IX
X
XI
XII

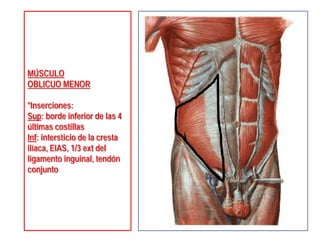

24. MÚSCULO
OBLICUO MENOR
*Inserciones:
Sup: borde inferior de las 4
últimas costillas
Inf: intersticio de la cresta
ilíaca, EIAS, 1/3 ext del
ligamento inguinal, tendón
conjunto

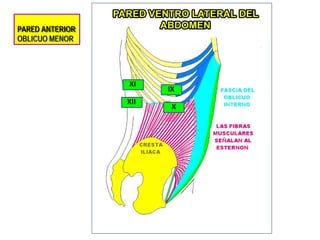

25. PARED ANTERIOR
OBLICUO MENOR
IX
X
XI
XII

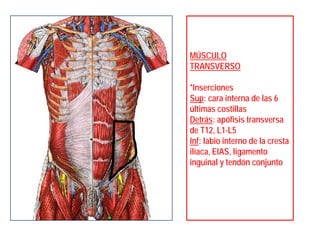

26. MÚSCULO
TRANSVERSO
*Inserciones
Sup: cara interna de las 6
últimas costillas
Detrás: apófisis transversa
de T12, L1-L5
Inf: labio interno de la cresta
ilíaca, EIAS, ligamento
inguinal y tendón conjunto

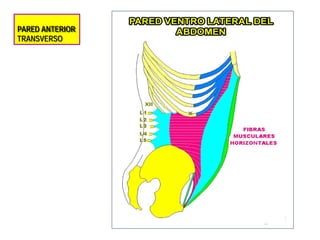

27. PARED ANTERIOR
TRANSVERSO

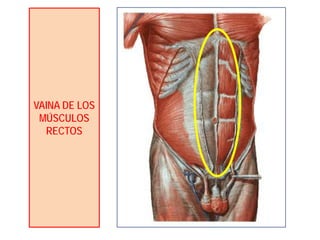

28. VAINA DE LOS
MÚSCULOS
RECTOS

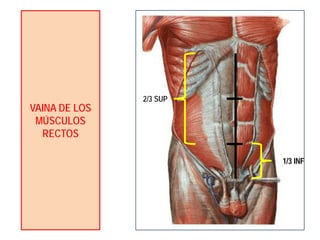

29. VAINA DE LOS
MÚSCULOS
RECTOS
2/3 SUP
1/3 INF

31. RA
LÍNEA
ALBA
OBLICUO
MENOR
OBLICUO
MAYOR
TRANSVERSO
CORTE TRANSVERSAL 1/3 SUPERIOR – 1/3 MEDIO
FASCIA
TRANSVERSALIS

33. RA
LÍNEA
ALBA
OBLICUO
MENOR
OBLICUO
MAYOR
TRANSVERSO
CORTE TRANSVERSAL 1/3 INFERIOR
FASCIA
TRANSVERSALIS

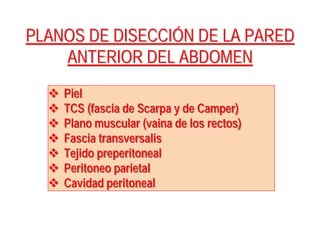

34. PLANOS DE DISECCIÓN DE LA PARED
ANTERIOR DEL ABDOMEN
 Piel
 TCS (fascia de Scarpa y de Camper)
 Plano muscular (vaina de los rectos)
 Fascia transversalis
 Tejido preperitoneal
 Peritoneo parietal
 Cavidad peritoneal

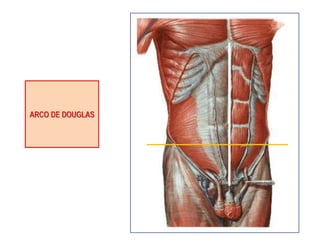

35. ARCO DE DOUGLAS

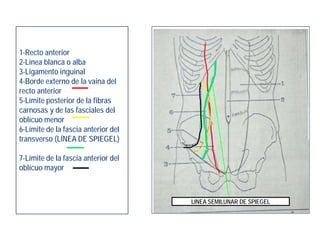

36. 1-Recto anterior
2-Línea blanca o alba
3-Ligamento inguinal
4-Borde externo de la vaina del
recto anterior
5-Límite posterior de la fibras
carnosas y de las fasciales del
oblícuo menor
6-Límite de la fascia anterior del
transverso (LÍNEA DE SPIEGEL)
7-Límite de la fascia anterior del
oblícuo mayor
LINEA SEMILUNAR DE SPIEGEL

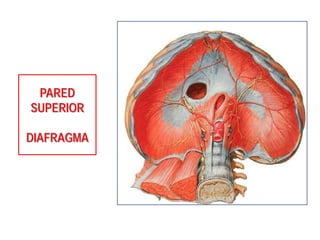

37. PARED
SUPERIOR
DIAFRAGMA

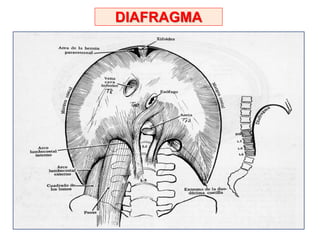

38. DIAFRAGMA

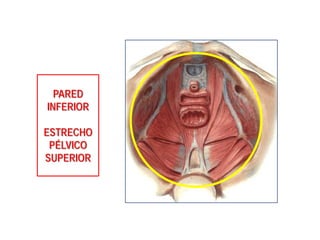

39. PARED
INFERIOR
ESTRECHO
PÉLVICO
SUPERIOR

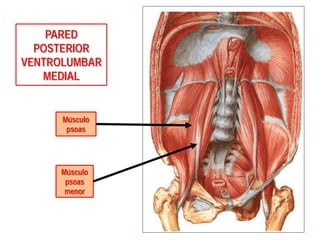

40. PARED
POSTERIOR
VENTROLUMBAR
MEDIAL
Músculo
psoas
Músculo
psoas
menor

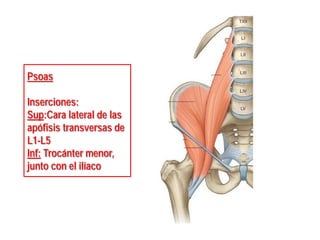

41. Psoas
Inserciones:
Sup:Cara lateral de las
apófisis transversas de
L1-L5
Inf: Trocánter menor,
junto con el ilíaco

42. PARED
VENTROLUMBAR
LATERAL
4 Planos
musculares

43. Primer plano
Músculos
Dorsal ancho
Oblicuo mayor
Inserciones del dorsal
ancho
Inf: cara externa de las 8
últimas costillas, apófisis
espinosas de L1-L5, fascia
lumboilíaca, labio externo
de la cresta ilíaca(tercio
posterior)

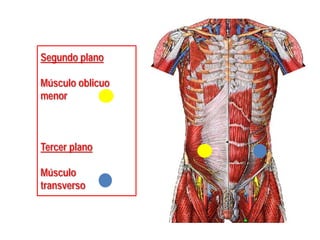

44. Segundo plano
Músculo oblicuo
menor
Tercer plano
Músculo
transverso

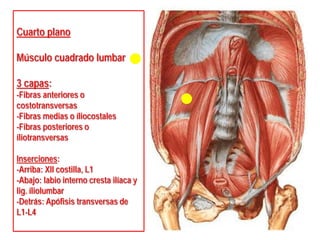

45. Cuarto plano
Músculo cuadrado lumbar
3 capas:
-Fibras anteriores o
costotransversas
-Fibras medias o íliocostales
-Fibras posteriores o
íliotransversas
Inserciones:
-Arriba: XII costilla, L1
-Abajo: labio interno cresta ilíaca y
lig. íliolumbar
-Detrás: Apófisis transversas de
L1-L4

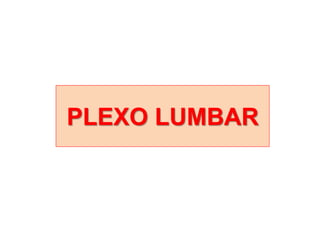

46. PLEXO LUMBAR

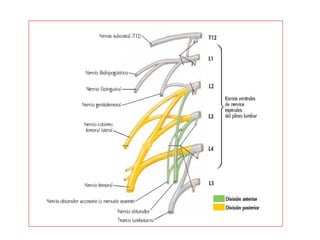

48. I H
I I
CFL
GF
FO
RAMAS DEL PLEXO
LUMBAR
1- Colaterales:
-IH, iliohipogástrico
-II, ilioinguinal
-CFL, cutáneo femoral
lateral
-GF, génitofemoral
2- Terminales:
-F, femoral
-O, obturador

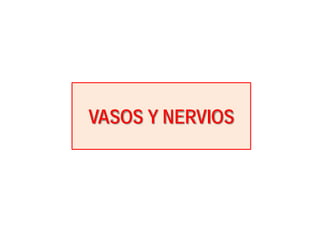

49. VASOS Y NERVIOS

50. PARTE
VENTROLATERAL
-Arteria epigástrica
-Arteria circunfleja
ilíaca superficial

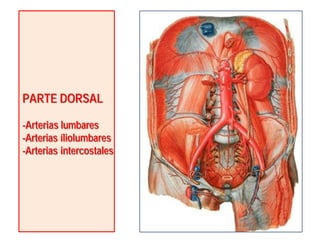

51. PARTE DORSAL
-Arterias lumbares
-Arterias íliolumbares
-Arterias intercostales

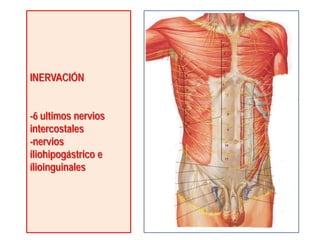

52. INERVACIÓN
-6 ultimos nervios
intercostales
-nervios
iliohipogástrico e
ílioinguinales

53. ZONAS DE DEBILIDAD DE LA
PARED ABDOMINAL:
HERNIAS

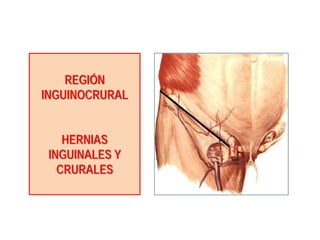

54. REGIÓN
INGUINOCRURAL
HERNIAS
INGUINALES Y
CRURALES

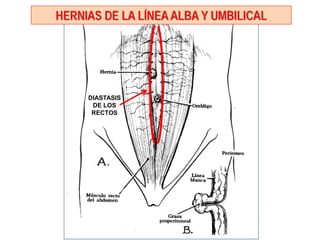

57. HERNIAS DE LA LÍNEA ALBA Y UMBILICAL
DIASTASIS
DE LOS
RECTOS

58. TRIÁNGULO DE
PETIT

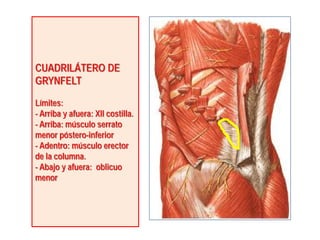

59. CUADRILÁTERO DE
GRYNFELT
Límites:
- Arriba y afuera: XII costilla.
- Arriba: músculo serrato
menor póstero-inferior
- Adentro: músculo erector
de la columna.
- Abajo y afuera: oblicuo
menor

60. LÍNEA
SEMILUNAR
DE SPIEGEL
HERNIA DE
SPIEGEL

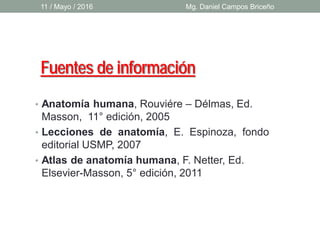

61. Fuentes de información
• Anatomía humana, Rouviére – Délmas, Ed.
Masson, 11° edición, 2005
• Lecciones de anatomía, E. Espinoza, fondo
editorial USMP, 2007
• Atlas de anatomía humana, F. Netter, Ed.
Elsevier-Masson, 5° edición, 2011
