Este documento resume un estudio para optimizar los intervalos entre mantenimientos preventivos para interruptores de alto voltaje. El objetivo general fue minimizar la indisponibilidad durante la madurez e incrementar la confiabilidad durante la vejez variando los intervalos. Los resultados mostraron que cambiando el intervalo entre 3 a 7 años se podía disminuir la indisponibilidad en la madurez y aumentar el tiempo en servicio en la vejez. Se recomienda continuar desarrollando estos modelos e implementar un formato estándar digital para registro de fallas

1. Optimización de intervalos entre mantenimientos preventivos para interruptores de alto voltajeCristián Cortés A.Gestión de Activos Físicos IMM2700 Profesor: Rodrigo Pascual – Ayudante: David GodoyII Semestre 2009

2. ContenidosMotivación e IntroducciónObjetivosObjetivo I: Análisis y Resultados Objetivo II: Análisis y ResultadosConclusionesRecomendacionesAgradecimientos

3. Motivación

4. Motivación

5. IntroducciónInterruptoresCortar la continuidad de un circuito eléctrico con carga

6. Utilizados para

7. Realizar maniobras

8. Actuar en caso de fallaObjetivo General Optimizar el intervalo entre mantenimientos preventivos (MP) para:Minimizar la indisponibilidad de los interruptores durante la madurezIncrementar la confiabilidad de los equipos durante la vejez Fuente: P. Choonhapran, Applications of HighVoltageCircuit-Breakers and Development of AgingModels, Universidad Técnica de Darmsdat, Alemania, 2007.

9. Para primeras fallas:AnálisisMadurezVejezFuente: D. Drescher, G. Balzer, and C. Neumann, “Preparing failure data to evaluate electrical equipment and results,” in Proc. 13th international symposium on high voltage engineering, 2003.

10. Objetivo I Variando el intervalo entre mantenimientos preventivos (MP) se pretende:Minimizar la indisponibilidad del equipo durante la madurez

11. Análisis

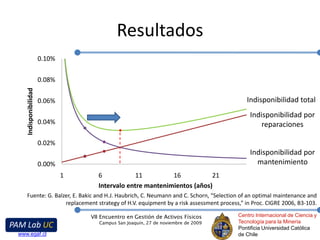

12. ResultadosIndisponibilidad totalIndisponibilidad por reparacionesIndisponibilidad por mantenimientoFuente: G. Balzer, E. Bakic and H.J. Haubrich, C. Neumann and C. Schorn, “Selection of an optimal maintenance and replacement strategy of H.V. equipment by a risk assessment process,” in Proc. CIGRE 2006, B3-103.

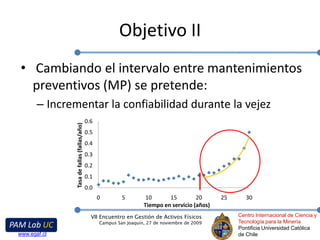

13. Objetivo II Cambiando el intervalo entre mantenimientos preventivos (MP) se pretende:

14. Incrementar la confiabilidad durante la vejez Análisis Confiabilidad de misiónDuración de la misión Probabilidad condicionalConfiabilidad en períodos entre PConfiabilidad en tiempo remanente

15. AnálisisConfiabilidad de misiónDado:Tiempo total en servicioConfiabilidad mínima del interruptorSe escoge un intervalo entre MP

16. Weibullpara la confiabilidad durante la vejezResultados

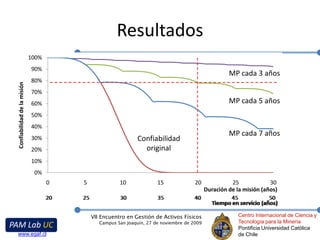

17. ResultadosMP cada 3 añosMP cada 5 añosMP cada 7 añosConfiabilidad original

18. ConclusionesResultados se fundamentan en:Relación entre la tasa de fallas y el intervalo entre MP Historial de fallas de los interruptoresSe disminuye la indisponibilidad en la madurezSe incrementa el tiempo en servicio en la vejez

19. RecomendacionesSe necesita un formato estándar de registro de fallas y digitalContinuar el desarrollo de estos modelos incluyendo costos
