Para mantener un cubo de latón de 6 pulgadas de lado y 67 libras en equilibrio bajo el agua, se necesita una boya de espuma de 1.02 pies cúbicos. La ecuación de equilibrio muestra que este volumen de boya proporcionará flotabilidad neutra para el cubo.
A través de una turbina de 0,5kW circula agua en forma permanente. Las presiones manométricas en 1 y 2 son 170kPa y -20kPa, respectivamente. ¿Cuál es el caudal del agua?
Se tiene una compuerta que contiene un volumen de agua como se muestra en la figura, Calcule las reacciones en el punto A y en el punto B si la profundidad d es igual a 3,5 pies y el ancho de la compuerta es de 1 pie. El peso específico del agua a 20°C es de 9790 N⁄m^3 .
Las superficies de agua y gasolina de la Figura P2.13 están abiertas a la atmósfera y a la misma altura. Si los dos fluidos se encuentran a 30 °C, ¿cuál es la altura h del tercer líquido del lado
derecho?
Ensayo de densidad máxima - mínima
En el ensayo se determina que en el muestreo de suelo se tiene como densidad 0.670, densidad máxima 0.680 y por ultimo su densidad minima es igual a 0.513. Según los resultados obtenidos de relación de humedades “e”, “emáx” y “emin”; podemos afirmar que el suelo in situ fue sometido cargas trascendentes o de considerable magnitud ya que su valor “e” se encuentra cerca de su “emax”. La compacidad relativa (Cr) es igual a 0.109. Según la tabla de la denominación de suelos según la compacidad relativa se concluye que: La compacidad relativa pertenece al rango de 0 a 15 por lo tanto su denominación de suelo es muy suelta ya que el contenido de humedad es bajo.
El escurrimiento de agua por debajo de una compuerta radial se estudia en un modelo a escala 1:20.
Determinar:
a.) La carga Hm que debe tener el modelo, si el prototipo Hp=4 m.
b.) El gasto Qp y velocidad Vp de la sección contraída en la compuerta del prototipo, si durante la prueba se obtuvo Qm=155 L⁄s y Vm=1,3 m⁄s.
c.) La fuerza dinámica Fp que produce el flujo sobre el prototipo, si en el modelo se midió Fm=55N.
Aplicar solamente parámetros adimensionales.
Material de estudio de la UNMSM que puede ser utilizado para practicar y así evitar jalar cursos, asimismo se recomienda practicar con bibliografía confiable, y estudiar de manera autodidacta y de manera constante, de ese modo logrará cumplir todos sus objetivos académicos y de paso podrá destacar académicamente.
A través de una turbina de 0,5kW circula agua en forma permanente. Las presiones manométricas en 1 y 2 son 170kPa y -20kPa, respectivamente. ¿Cuál es el caudal del agua?
Se tiene una compuerta que contiene un volumen de agua como se muestra en la figura, Calcule las reacciones en el punto A y en el punto B si la profundidad d es igual a 3,5 pies y el ancho de la compuerta es de 1 pie. El peso específico del agua a 20°C es de 9790 N⁄m^3 .
Las superficies de agua y gasolina de la Figura P2.13 están abiertas a la atmósfera y a la misma altura. Si los dos fluidos se encuentran a 30 °C, ¿cuál es la altura h del tercer líquido del lado
derecho?
Ensayo de densidad máxima - mínima
En el ensayo se determina que en el muestreo de suelo se tiene como densidad 0.670, densidad máxima 0.680 y por ultimo su densidad minima es igual a 0.513. Según los resultados obtenidos de relación de humedades “e”, “emáx” y “emin”; podemos afirmar que el suelo in situ fue sometido cargas trascendentes o de considerable magnitud ya que su valor “e” se encuentra cerca de su “emax”. La compacidad relativa (Cr) es igual a 0.109. Según la tabla de la denominación de suelos según la compacidad relativa se concluye que: La compacidad relativa pertenece al rango de 0 a 15 por lo tanto su denominación de suelo es muy suelta ya que el contenido de humedad es bajo.
El escurrimiento de agua por debajo de una compuerta radial se estudia en un modelo a escala 1:20.
Determinar:
a.) La carga Hm que debe tener el modelo, si el prototipo Hp=4 m.
b.) El gasto Qp y velocidad Vp de la sección contraída en la compuerta del prototipo, si durante la prueba se obtuvo Qm=155 L⁄s y Vm=1,3 m⁄s.
c.) La fuerza dinámica Fp que produce el flujo sobre el prototipo, si en el modelo se midió Fm=55N.
Aplicar solamente parámetros adimensionales.
Material de estudio de la UNMSM que puede ser utilizado para practicar y así evitar jalar cursos, asimismo se recomienda practicar con bibliografía confiable, y estudiar de manera autodidacta y de manera constante, de ese modo logrará cumplir todos sus objetivos académicos y de paso podrá destacar académicamente.
Una señal analógica es una señal generada por algún tipo de fenómeno electromagnético; que es representable por una función matemática continua en la que es variable su amplitud y periodo en función del tiempo.
Se denomina motor de corriente alterna a aquellos motores eléctricos que funcionan con alimentación eléctrica en corriente alterna. Un motor es una máquina motriz, esto es, un aparato que convierte una forma determinada de energía en energía mecánica de rotación o par.
libro conabilidad financiera, 5ta edicion.pdfMiriamAquino27
LIBRO DE CONTABILIDAD FINANCIERA, ESTE TE AYUDARA PARA EL AVANCE DE TU CARRERA EN LA CONTABILIDAD FINANCIERA.
SI ERES INGENIERO EN GESTION ESTE LIBRO TE AYUDARA A COMPRENDER MEJOR EL FUNCIONAMIENTO DE LA CONTABLIDAD FINANCIERA, EN AREAS ADMINISTRATIVAS ENLA CARREARA DE INGENERIA EN GESTION EMPRESARIAL, ESTE LIBRO FUE UTILIZADO PARA ALUMNOS DE SEGUNDO SEMESTRE
Aletas de Transferencia de Calor o Superficies Extendidas.pdfJuanAlbertoLugoMadri
Se hablara de las aletas de transferencia de calor y superficies extendidas ya que son muy importantes debido a que son estructuras diseñadas para aumentar el calor entre un fluido, un sólido y en qué sitio son utilizados estos materiales en la vida cotidiana
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
Ejercicios fluidos
1. Un cubo de latón con aristas que miden 6 pulg pesa 67 lb. Se
desea mantenerlo en equilibrio bajo el agua sujetándolo a una
boya de hule espuma ligero. Si el hule espuma tiene un peso
específico de 4.5 lb_pie3 ¿cuál es el volumen mínimo requerido
de la boya?
La ecuación de equilibrio es:
Σ𝐹𝑣 = 0
Σ𝐹𝑣 = 𝐹𝑏𝐵 + 𝐹𝑏𝐹 − 𝑤𝐵 − 𝑤𝐹
𝑤𝐵 = 67𝑙𝑏
𝐹𝑏𝐵 = γ𝑓𝑉𝑑𝐵 = (
62.4𝑙𝑏
𝑝𝑖𝑒3
) (6𝑝𝑢𝑙)3 (
𝑝𝑖𝑒3
1728𝑝𝑢𝑙𝑔3
) = 7.8𝑙𝑏
𝑤𝐹 = γ𝐹𝑉𝐹
𝐹𝑏𝐹 = γ𝑓𝑉𝐹
𝐹𝑏𝐵 + 𝐹𝑏𝐹 − 𝑤𝐵 − 𝑤𝐹 = 0
7.8𝑙𝑏 + γ𝑓𝑉𝐹 − 67𝑙𝑏 − γ𝐹𝑉𝐹 = 0
Se resuelve para 𝑉𝐹 , por medio de γ𝑓 = 62.4𝑙𝑏/ 𝑝𝑖𝑒3
y
γ𝐹 =4.5lb/ 𝑝𝑖𝑒3
:
2. γ𝑓𝑉𝐹 − γ𝐹𝑉𝐹 = 67𝑙𝑏 − 7.8𝑙𝑏 = 59.2𝑙𝑏
𝑉𝐹 (γ𝑓 − γ𝐹) = 59.2𝑙𝑏
𝑉𝐹 =
59.2𝑙𝑏
γ𝑓−γ𝐹
=
59.2𝑙𝑏/𝑝𝑖𝑒3
(62.4−4.5)𝑙𝑏
𝑉𝐹 = 1.02 𝑝𝑖𝑒3
Esto significa que si se sujeta 1.02 𝑝𝑖𝑒3
de hule espuma al cubo de
laton, la combinacion permaneceria en equilibrio dentro del agua, sin
aplicar ninguna fuerza externa.Habria flotabilidad neutra.
Calcular el porcentaje de hielo sumergido de un iceberg en agua
de mar cuya densidad es 𝟏. 𝟎𝟑𝒙𝟏𝟎𝟑
𝑲𝒈/𝒎𝟑
. La densidad del hielo
es 𝟎. 𝟗𝟏𝟔 𝒙 𝟏𝟎𝟑
𝑲𝒈/𝒎𝟑
y el iceberg esta en equilibrio.
Datos
↑=Fempuje
↓=m*g
ρAgua de Mar=ρH20=1.03x103 kg/m3
ρhielo= 0.916x103 kg/m3
Porcentaje sumergido del iceberg= Vs= ?
Femp = m*g
ρH20*g*Vs = mg
ρH20*g*Vs = ρhielo*v*g
ρH20*Vs = ρhielo*v

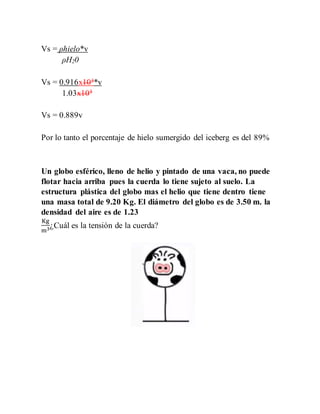

3. Vs = ρhielo*v
ρH20
Vs = 0.916x103*v
1.03x103
Vs = 0.889v
Por lo tanto el porcentaje de hielo sumergido del iceberg es del 89%
Un globo esférico, lleno de helio y pintado de una vaca, no puede
flotar hacia arriba pues la cuerda lo tiene sujeto al suelo. La
estructura plástica del globo mas el helio que tiene dentro tiene
una masa total de 9.20 Kg. El diámetro del globo es de 3.50 m. la
densidad del aire es de 1.23
Kg
m3¿Cuál es la tensión de la cuerda?
