El documento describe los perfiles topográficos, que representan gráficamente las variaciones de altitud a lo largo de un recorrido. Explica que un perfil topográfico permite establecer las diferencias altitudinales de un terreno y entender lo que muestran los mapas topográficos. Además, incluye ejemplos de perfiles topográficos y pasos para elaborarlos, así como análisis de las unidades morfoestructurales que se pueden identificar en ellos.

1. PERFILES
TOPOGRÁFICOS
ELABORACIÓN y
ANÁLISIS

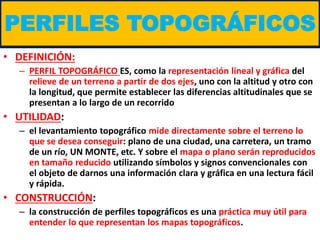

2. • DEFINICIÓN:
– PERFIL TOPOGRÁFICO ES, como la representación lineal y gráfica del
relieve de un terreno a partir de dos ejes, uno con la altitud y otro con
la longitud, que permite establecer las diferencias altitudinales que se
presentan a lo largo de un recorrido
• UTILIDAD:
– el levantamiento topográfico mide directamente sobre el terreno lo
que se desea conseguir: plano de una ciudad, una carretera, un tramo
de un río, UN MONTE, etc. Y sobre el mapa o plano serán reproducidos
en tamaño reducido utilizando símbolos y signos convencionales con
el objeto de darnos una información clara y gráfica en una lectura fácil
y rápida.
• CONSTRUCCIÓN:
– la construcción de perfiles topográficos es una práctica muy útil para
entender lo que representan los mapas topográficos.
PERFILES TOPOGRÁFICOS

3. ALTITUD
LONGITUD
PERFILES TOPOGRÁFICOS
CONSTRUCCION

4. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR
1

5. 2
ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR

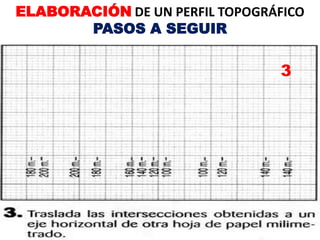

6. 3
ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR

7. 4
ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR

8. 5
ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR

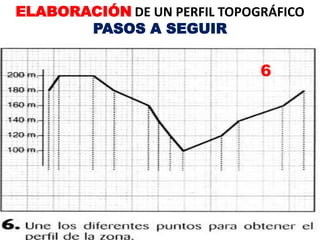

9. 6
ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
PASOS A SEGUIR

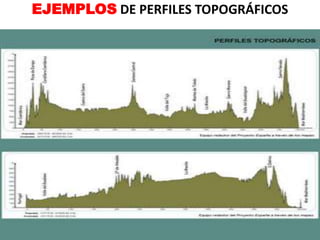

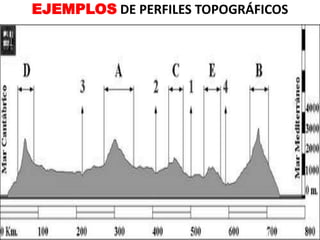

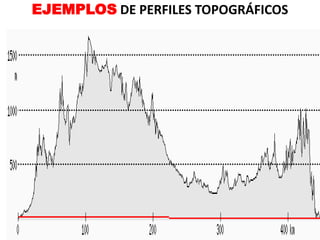

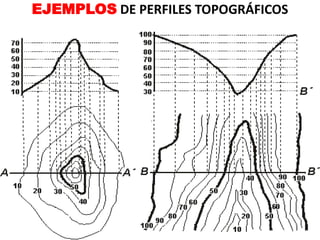

10. EJEMPLOS DE PERFILES TOPOGRÁFICOS

11. EJEMPLOS DE PERFILES TOPOGRÁFICOS

12. EJEMPLOS DE PERFILES TOPOGRÁFICOS

13. EJEMPLOS DE PERFILES TOPOGRÁFICOS

14. EJEMPLOS DE PERFILES TOPOGRÁFICOS

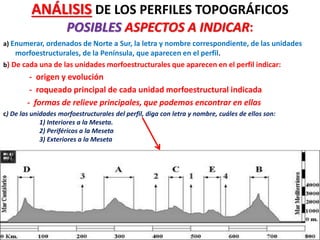

15. ANÁLISIS DE LOS PERFILES TOPOGRÁFICOS
POSIBLES ASPECTOS A INDICAR:
a) Enumerar, ordenados de Norte a Sur, la letra y nombre correspondiente, de las unidades
morfoestructurales, de la Península, que aparecen en el perfil.
b) De cada una de las unidades morfoestructurales que aparecen en el perfil indicar:
- origen y evolución
- roqueado principal de cada unidad morfoestructural indicada
- formas de relieve principales, que podemos encontrar en ellas
c) De las unidades morfoestructurales del perfil, diga con letra y nombre, cuáles de ellos son:
1) Interiores a la Meseta.
2) Periféricos a la Meseta
3) Exteriores a la Meseta

17. 17
ACTIVIDADES de SÍNTESIS PAG. 51, ACTIVIDAD 5
HAZ UN PERFIL TOPOGRÁFICO ENTRE LOS PUNTOS A Y B DEL MAPA Y COMÉNTALO:
UNIDADES MORFOESTRUCTURALES QUE ATRAVIESA, ORIGEN DEL ROQUEDO Y TIPO DE
RELIEVE.

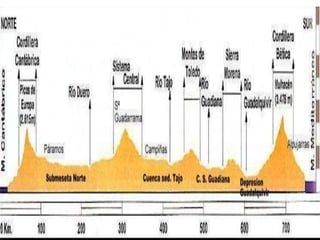

El perfil topográfico representa las formas del relieve a lo largo de la línea entre los PIRINEOS
Y LA DEPRESIÓN DEL GUADALQUIVIR. Entre los puntos A y B se suceden las siguientes
unidades del relieve:
1. – PIRINEOS: Constan de tres partes. La zona axial, de roquedo paleozoico, corresponde al
antiguo macizo herciniano de Aquitania rejuvenecido en la orogénesis alpina. Está formado
por materiales paleozoicos y tiene formas abruptas y altitudes elevadas. Los prepirineos se
formaron a partir del plegamiento en la era terciaria de los materiales secundarios
depositados por el mar en la fosa pirenaica. Son de formas más suaves y menos altos que
el Pirineo axial. La roca principal es la caliza y existen ejemplos de modelado cárstico. La
depresión media es una larga y estrecha depresión, de materiales margosos que separa las
sierras interiores y exteriores prepirenaicas.
2. – DEPRESIÓN DEL EBRO. Es una fosa prealpina de forma triangular que, tras la orogénesis terciaria,
quedó entre los Pirineos, la Cordillera Costero-Catalana y el Sistema Ibérico. La depresión estuvo
primero ocupada por el mar, pero luego se cerró, transformándose en un gran lago hasta finales de la
era terciaria. Por ello tiene depósitos marinos y continentales, gruesos en los rebordes montañosos o
somontanos (conglomerados), donde la erosión ha formado mallos y hoyas; y más finos en el centro
de la depresión (areniscas, margas, yesos, calizas y sales), donde se han constituido mesas o planas
sobre los estratos duros y badlands en los materiales más blandos.

18. 18
ACTIVIDADES de SÍNTESIS PAG. 51, ACTIVIDAD 5
HAZ UN PERFIL TOPOGRÁFICO o EFECTUA UN TRAZADO TOPOGRÁFICO, ENTRE LOS
PUNTOS A Y B DEL MAPA Y COMÉNTALO INDICANDO : UNIDADES MORFOESTRUCTURALES
QUE ATRAVIESA, ORIGEN DEL ROQUEDO Y TIPO DE RELIEVE MAS DESTACADOS:
El perfil topográfico representa las formas del relieve a lo largo de la línea entre los PIRINEOS
Y LA DEPRESIÓN DEL GUADALQUIVIR. Entre los puntos A y B se suceden las siguientes
unidades del relieve:
3.- SISTEMA IBÉRICO: Es una cordillera intermedia, formada en su mayor parte por materiales
secundarios calizos depositados por el mar en el borde oriental del zócalo de la Meseta, que
se plegaron en la orogénesis alpina. Los materiales paleozoicos solo existen en algunos
sectores donde la cobertera sedimentaria depositada sobre el zócalo era menos potente y
permitió el afloramiento de bloques del zócalo rejuvenecidos en la orogénesis alpina.
4. – SUBMESETA SUR: Es una cuenca sedimentaria, formada en la era terciaria cuando la
orogénesis alpina provocó el hundimiento de algunos bloques de la Meseta que se
rellenaron después con sedimentos terciarios. Los materiales son de diferente dureza,
arenas, arcillas, yesos, margas y calizas. Las formas del relieve predominantes son los
páramos (superficies estructurales planas y elevadas coronadas por estratos calizos);
campiñas (llanuras bajas suavemente onduladas recorridas por ríos en los lugares donde los
páramos han sido erosionados) y cuestas (zonas inclinadas entre los páramos y las
campiñas).

19. 19
ACTIVIDADES de SÍNTESIS PAG. 51, ACTIVIDAD 5
HAZ UN PERFIL TOPOGRÁFICO o EFECTUA UN TRAZADO TOPOGRÁFICO, ENTRE LOS
PUNTOS A Y B DEL MAPA Y COMÉNTALO INDICANDO : UNIDADES MORFOESTRUCTURALES
QUE ATRAVIESA, ORIGEN DEL ROQUEDO Y TIPO DE RELIEVE MAS DESTACADOS:
El perfil topográfico representa las formas del relieve a lo largo de la línea entre los PIRINEOS
Y LA DEPRESIÓN DEL GUADALQUIVIR. Entre los puntos A y B se suceden las siguientes unidades
del relieve:
5.- MONTES DE TOLEDO: Surgieron en la era terciaria por la rotura y levantamiento de un
bloque de la Meseta. El roquedo es paleozoico y las cumbres suaves y aplanadas, dado que
se trata de una superficie de erosión elevada.
6.- SIERRA MORENA: Surgió en la era terciaria como un brusco escalón flexionado y fallado en
muchos puntos que separa la Meseta del valle del Guadalquivir. Se debió a los empujes
producidos desde el sur sobre el zócalo de la Meseta al formarse las Cordilleras Béticas. El
roquedo es paleozoico y las cumbres suaves y redondeadas.
7.- DEPRESIÓN DEL GUADALQUIVIR. Se formó en la orogénesis de la era terciaria
paralelamente a las Cordilleras Béticas. Primero estuvo ocupada por el mar, luego se convirtió
en un lago litoral y más tarde, por colmatación, en marismas pantanosas. Se rellenó con arcillas,
calizas y margas marinas. El predominio de los materiales arcillosos da lugar a campiñas
suavemente onduladas. Cuando surgen los mantos de caliza se forman mesas y cerros testigo.
